随着个人计算机与服务器处理器性能的提升,主板对DDR内存的供电需求日益严格。输入电压持续降低、空间限制加剧,对稳压器芯片提出了更高要求。目前广泛应用的TPS51200虽能满足基础需求,而国产型号CYP51200N(上海宸屿电子)在兼容性、温度范围及可靠性上实现了全面超越,成为理想的替代方案。

        CYP51200N采用高效能的10引脚3×3 DFN封装(带散热垫),集成远程监控功能,满足DDR VTT总线终端的所有供电需求。该器件提供开漏PG信号用于VTT稳压指示,以及可实现DDR VTT放电的EN信号。作为专为空间受限的DDR应用设计的3A灌电流/拉电流DDR终端稳压器,CYP51200N具备快速负载瞬态响应能力,仅需20μF的最小输出电容即可满足应用需求,工作温度范围能覆盖-40°C至+125°C。

下面我们来对比下国产和进口的核心参数:

参数

CYP51200(上海宸屿)

TPS51200(TI)

技术意义

封装

DFN-10(3X3)

VSON-10(3X3)

引脚兼容,可直接替换设计,无需改板

输入电压

2.5V、3.3V、5V

2.5V、3.3V

支持5V拓展适配场景

LDOIN电压范围

1.1V~3.5V

1.1V~3.5V

保持一致

输出电压

1.25V(DDR1),

0.9V(DDR2),

0.75V(DDR3),

0.675V(DDR3L),

0.6V(DDR4)

1.25V(DDR1),

0.9V(DDR2),

0.75V(DDR3),

0.675V(DDR3L),

0.6V(DDR4)

全面覆盖主流DDR标准

支持DDR VTT种类

DDR、DDR2、DDR3、DDR3L、低功耗DDR3、DDR4

DDR、DDR2、DDR3、DDR3L、低功耗DDR3、DDR4

全面兼容主流DDR标准

ESD

±2000V(HBM)

±1500V(CDM)

±2000V(HBM)

±500V(CDM)

CDM防护提升3倍,显著增强生产与使用中的抗静电能力。

工作温度范围

-55°C ~ +125°C

-40°C ~ +85°C

适应工业/汽车级极端环境

通过对比,可见CYP51200N的优势:

  1. 更宽的电压输入范围:可以支持5V的输入电压,增加了设计适配性;
  2. 更宽温度范围:-55°C ~ +125°C,覆盖工业及汽车级应用场景;
  3. 增强ESD防护:HBM ±2000V、CDM ±1500V(TI  CDM仅±500V),提升抗静电可靠性;
  4. 封装兼容:采用10引脚3×3 DFN封装(带散热焊盘),与TPS51200的VSON-10引脚定义完全一致,支持直接替换。

CYP51200N在继承TPS51200所有核心功能的基础上,通过扩展温度范围、增强ESD防护、兼容5V输入,实现了全面技术超越。其直接替换特性可大幅降低设计迁移成本,尤其适合对可靠性要求严苛的工业、通信及新兴国产化替代项目。

CYP51200 管脚定义
标CYP51200 管脚定义题

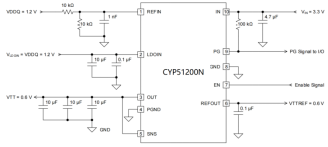

CYP51200N典型应用电路标题
