同轴线特征阻抗、电源等长与中断电阻的一次说清

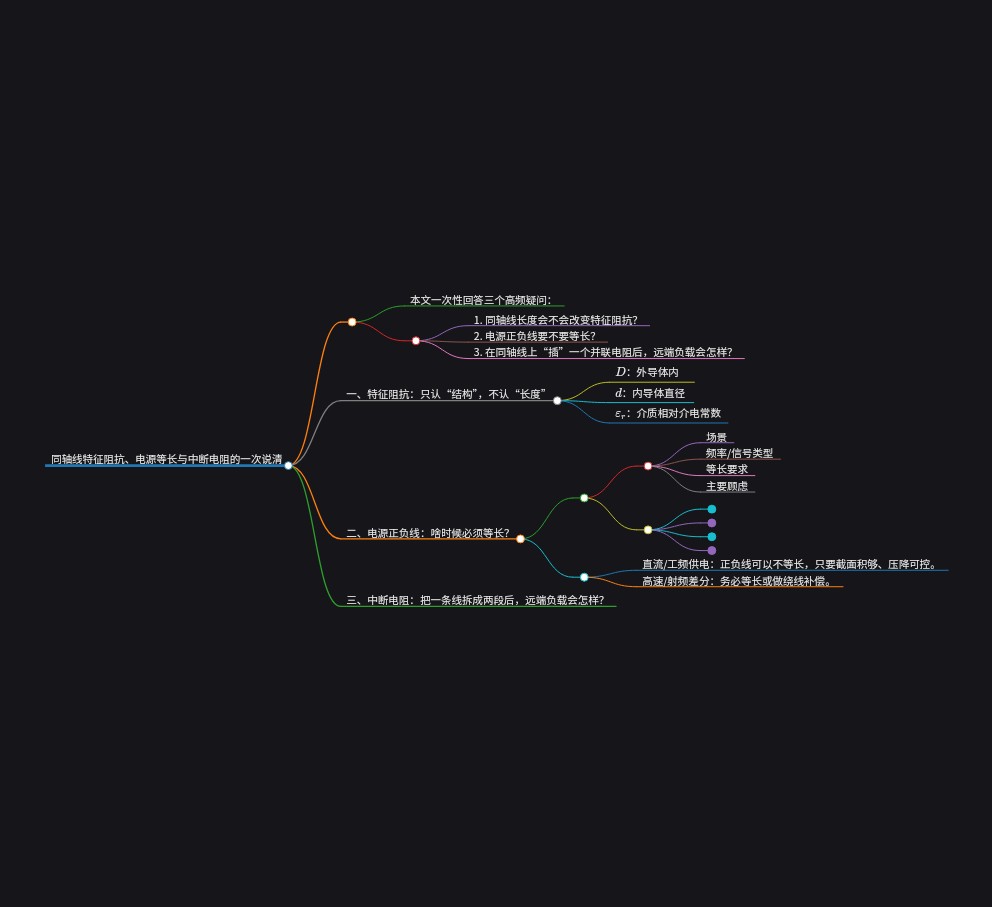

本文一次性回答三个高频疑问：

1. 同轴线长度会不会改变特征阻抗？
2. 电源正负线要不要等长？
3. 在同轴线上“插”一个并联电阻后，远端负载会怎样？

---

一、特征阻抗：只认“结构”，不认“长度”

同轴线的特征阻抗由结构公式唯一决定：

$$Z_0=\frac{60}{\sqrt{{\epsilon }_r}}\ln \frac{D}{d}$$

• $D$：外导体内径
• $d$：内导体直径
• ${\epsilon }_r$：介质相对介电常数

只要这三项不变，线长 1 cm 还是 100 m，特征阻抗始终是 50 Ω 或 75 Ω。
长度只贡献衰减和延迟，不会改变 $Z_0$。

---

二、电源正负线：啥时候必须等长？

场景	频率/信号类型	等长要求	主要顾虑
直流或 50 Hz 交流	低频	不必	压降 $I\cdot R$
大电流 DC 供电	低频	不必，但需粗线	压降与发热
高速差分信号	几十 MHz 以上	必须	相位差（skew）
射频平衡线	几百 MHz 以上	必须	驻波、共模抑制

一句话总结：

• 直流/工频供电：正负线可以不等长，只要截面积够、压降可控。
• 高速/射频差分：务必等长或做绕线补偿。

---

三、中断电阻：把一条线拆成两段后，远端负载会怎样？

抽象成 “A → T → B” 三段：

源端 ──Z0──┬──R_tap──┬──Z0── 负载
│ │
Tap点 匹配电阻

假设：

• 两段线特征阻抗均为 $Z_0$；
• 负载端已用匹配电阻调到 $Z_0$；
• 源端也匹配 ($Z_s=Z_0$)。

1. Tap 点的等效负载

向右看，第二段线输入阻抗仍是 $Z_0$，故

$$R_{\text{eq}}=R_{\text{tap}}\parallel Z_0=\frac{R_{\text{tap}}{Z}_0}{R_{\text{tap}}+Z_0}$$

2. 反射与透射系数

从 A→T 方向：

$${\Gamma }_T=\frac{R_{\text{eq}}-Z_0}{R_{\text{eq}}+Z_0},T_T=1+{\Gamma }_T$$

• 若 $R_{\text{tap}}=Z_0$ → ${\Gamma }_T=-\frac{1}{3}$，$T_T=\frac{2}{3}$
• 若 $R_{\text{tap}}\to \infty$（开路） → ${\Gamma }_T=0$，$T_T=1$

3. 负载端稳态电压

$$V_{\text{load}}=V_{\text{in}}{T}_T$$

Tap 电阻吸走一部分能量，负载得到的幅度按 $T_T$ 衰减。

4. 功率分配

分量	功率表达式（无耗线）
Tap 吸收	$P_\text{tap}= \dfrac{
负载得到	$P_\text{load}= \dfrac{

---

四、设计速查表

需求	做法	负载幅度	备注
最大功率	去掉 Tap（开路）	$V_{\text{in}}$	无反射
监测/采样	$R_{\text{tap}}\gg Z_0$	≈$V_{\text{in}}$	几乎不衰减
吸收反射	$R_{\text{tap}}=2Z_0$	$\frac{2}{3}{V}_{\text{in}}$	常用端接
刻意衰减	$R_{\text{tap}}=Z_0$	$\frac{2}{3}{V}_{\text{in}}$	功率减半

---

五、一句话结论

• 特征阻抗只由结构和介质决定，与线长无关；
• 电源正负线在直流/低频下无需等长，高速差分必须等长；
• 中断电阻把一条匹配好的线拆成两段，在 Tap 点产生一次固定比例的反射和衰减，远端负载最终看到的信号就是 Tap 点的透射波。
