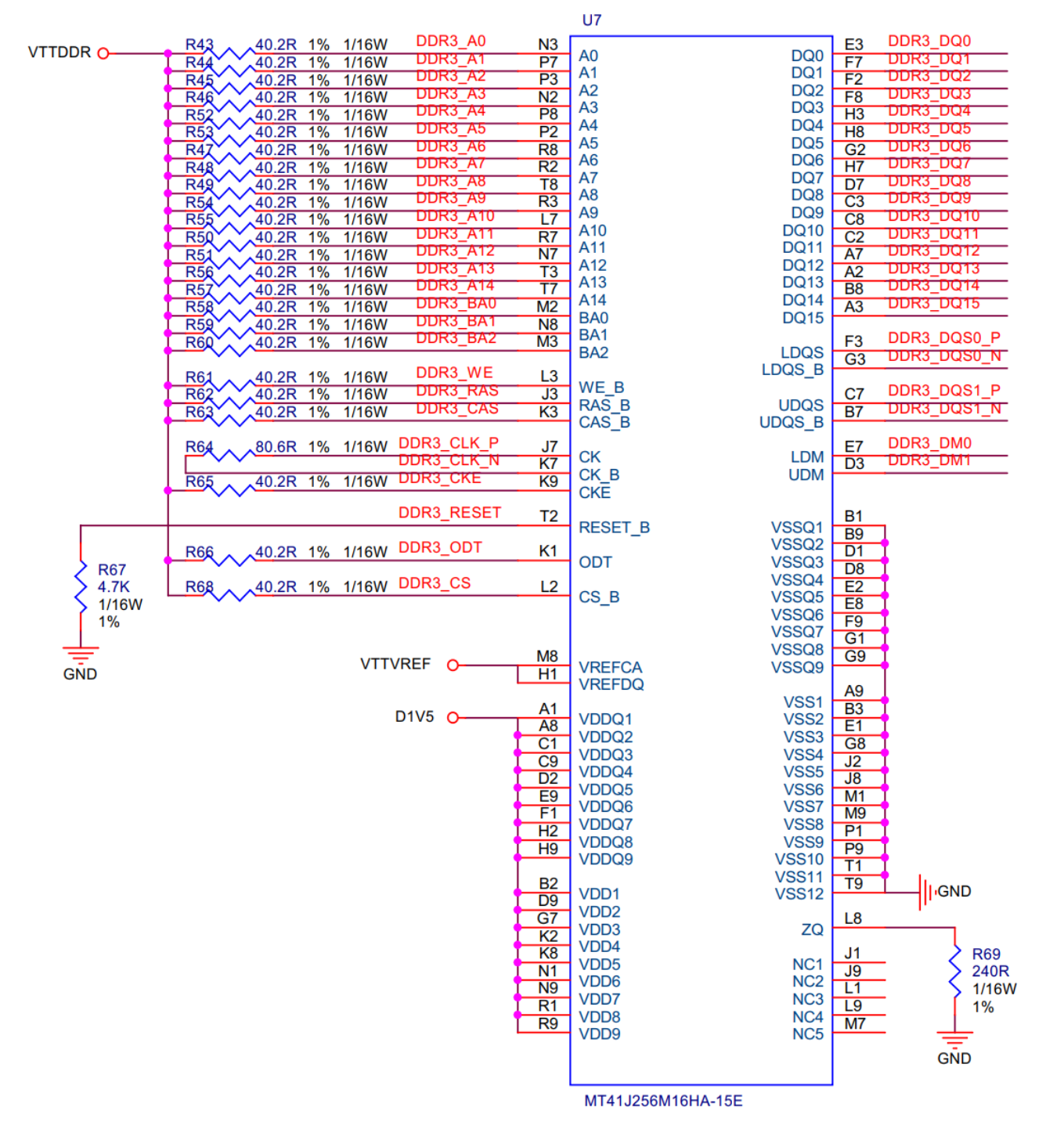

我之前设计过镁光的DDR_MT41K256M16HA-125_E

规格书：MT41K256M16HA-125

我一直有几个问题：

• 行地址15位+列地址10位，怎么用15位A[14:0]去表示？
• CL,tRCD,tRP为什么是衡量DDR性能的重要指标
• 什么是突发长度（BL），什么是突发模式，连续模式？

---

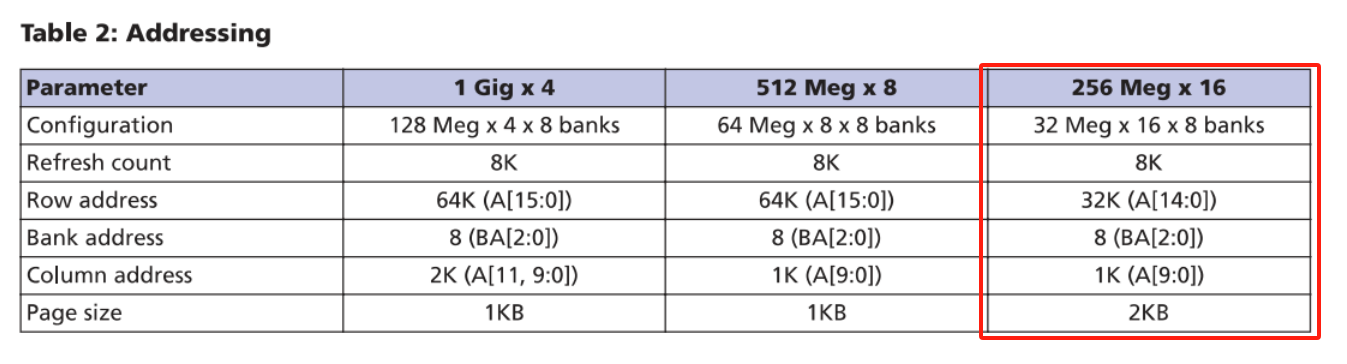

由图片Table 2可知，芯片：

Row address（行地址）      ：32K(A[14])     ------15bit

Column address（列地址） ：1K(A[9:0])      ------10bit

Bank address：8个 (BA[2:0])

---

问题一：行和列总共加起来25位，怎么用A[14:0]这15根线去表示？

DDR 内存的地址线采用时分复用（Time-Division Multiplexing） 技术，即同一组地址线分时传输行地址和列地址，而非为行和列分别设计独立的地址线（25根线太奢侈了）

• 工作流程：内存控制器先通过地址线发送行地址，由 RAS 信号锁存；间隔一定时间（tRCD，RAS 到 CAS 延迟）后，再通过同一组地址线发送列地址，由 CAS 信号锁存。
• 优势：大幅减少地址线的物理数量，降低芯片引脚和 PCB 布线复杂度，同时控制成本。
• 代价：需要严格的时序控制（如 tRCD），确保行、列地址传输不冲突。

补充一：

Bank 是独立的存储阵列，每个 Bank 有自己的行、列地址空间（我们这里是8个独立的Bank）。通过 Bank 地址线，控制器可并行操作不同 Bank（如一个 Bank 正在预充电，另一个 Bank 同时进行数据读写），提升吞吐量, 如DDR4的 Bank group。

补充二：

地址线的本质是传递二进制地址信号，告知 DRAM 芯片需要访问的具体存储单元位置。由于 DDR 内存采用二维存储阵列结构（类似表格的 “行 - 列” 矩阵），地址线需要分两步传递地址信息：

• 先传递行地址（Row Address），由 RAS（行地址选通）信号锁存；
• 再传递列地址（Column Address），由 CAS（列地址选通）信号锁存。

通过 “行 + 列” 的组合，地址线可以精确定位到 DRAM 阵列中唯一的存储单元（一个电容），实现数据的读写操作。

---

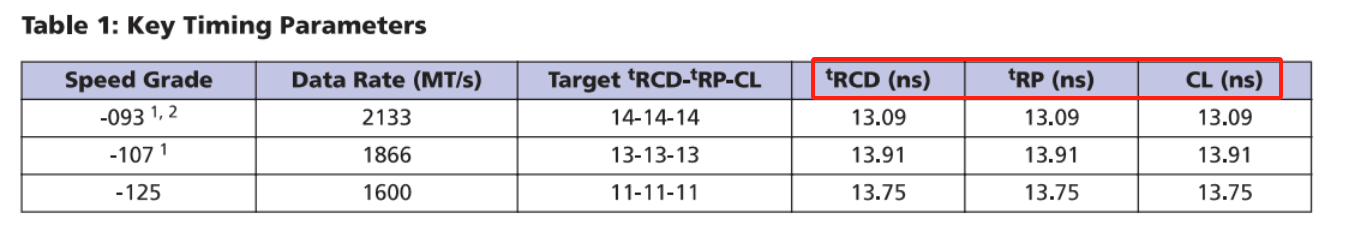

问题二：图Table1的CL,tRCD,tRP是什么？

这里就不得不说回 RAS CAS这两根信号了

---

DR 内存中的RAS（Row Address Strobe，行地址选通脉冲）和 CAS（Column Address Strobe，列地址选通脉冲）是控制内存数据读写的核心时序信号，它们的作用和工作原理直接决定了内存性能和数据访问的效率。解析：

一、RAS（行地址选通脉冲）的作用

1. 定位存储行
   RAS 的核心功能是选择 DRAM 存储阵列中的特定行（Row）。DRAM 芯片内部的数据以二维矩阵形式存储（类似表格），每个存储单元由行和列的交叉点唯一标识。当内存控制器需要访问某个数据时，首先通过 RAS 信号激活对应的行。

• 类比：RAS 就像一本书的页码，快速定位到目标数据所在的 “页面”（行）。

1. 启动行激活过程
   RAS 信号激活后，DRAM 会执行以下操作：

• 对选中的行施加电压，使该行所有存储单元（电容）的电荷被灵敏放大器（Sense Amplifier） 读取并放大到稳定状态。
• 确保该行的数据处于可访问状态，为后续列操作做准备。

1. 管理内存刷新
   RAS 参与 DRAM 的自动刷新机制。由于 DRAM 存储单元基于电容保存电荷（数据易丢失），必须周期性刷新。RAS 信号控制刷新操作的行选择，确保所有行在指定时间内被刷新一次，维持数据完整性。

二、CAS（列地址选通脉冲）的作用

1. 精准定位存储列
   CAS 的作用是在行激活后，指定具体的列（Column）进行读写操作。一旦 RAS 选定了行，CAS 信号会快速定位到该行中的目标列，锁定数据的具体位置。

• 类比：CAS 如同页内的行号，在已打开的 “页面”（行）中找到具体的 “行”（列）。

1. 控制数据传输延迟
   CAS Latency（CL 参数，如 CL=16 或 CL=34）是 DDR 性能的关键指标，表示从发出读命令到第一个数据位出现在数据总线上的时钟周期数。

• CL 值越小，内存响应越快（如 CL=16 的 DDR4 比 CL=34 的 DDR5 在相同频率下延迟更低）。
• 这个延迟主要源于内部信号放大、锁存及突发传输的预取操作。

1. 触发读写操作
   CAS 信号与读写命令（读 / 写控制信号）协同工作：

   1. 读操作：CAS 激活后，数据从选中的列通过数据总线传输到内存控制器或 CPU 缓存。
   2. 写操作：CAS 信号允许数据写入指定列的存储单元。

三、RAS 与 CAS 的协作机制

两者必须严格按顺序配合工作，缺一不可，整个流程称为行激活 + 列访问（Row Active + Column Access）：

1. RAS 先行，激活目标行
   内存控制器首先通过地址总线发送行地址（Row Address），并拉低 RAS 信号。此时 DRAM 执行行激活：

   • 该行所有存储单元的电荷被放大并保持在灵敏放大器中，以便后续快速读取。
   • 这个过程需要满足最小激活时间（tRAS）以确保数据稳定。

2. CAS 随后，定位目标列
   行激活后，控制器等待一段时间（称为 tRCD，RAS 到 CAS 的延迟），再发送列地址（Column Address）并拉低 CAS 信号：

   • CAS 锁定列地址后，直接读取或写入该行中对应的存储单元。
   • 数据传输通过突发模式（Burst Mode）进行，可连续访问相邻列的数据（如读取 64 字节的缓存行只需指定起始列和突发长度）。

3. 时序参数的重要性
   RAS 和 CAS 的协同受多个关键时序参数控制：

   • tRCD（RAS to CAS Delay）：行激活完成到列操作开始的最小间隔。tRCD 过短可能导致数据未稳定；过长则降低效率。
   • tRP（RAS Precharge Time）：预充电时间，表示关闭当前行并为下一次行激活做准备所需的时钟周期数。若后续访问同一行，可跳过预充电以节省时间。
   • tCL（CAS Latency）：从 CAS 触发到数据输出的延迟，直接影响系统响应速度。

四、工作原理的细节解析

1. 物理信号与电压控制
   RAS 和 CAS 均为低电平有效信号：

   • 当信号从高变低（下降沿）时，地址被锁存到 DRAM 内部的寄存器中。
   • 信号必须维持足够的低电平时间（tRAS 或 tCAS）以确保操作完成。

2. 突发传输优化
   DDR 内存利用突发传输模式（如 BL=8），在一次 CAS 触发后连续传输相邻列的数据：

   • 只需第一个数据位遵循 CL 延迟，后续数据每个时钟周期传输一次（提升带宽利用率）。

3. 预充电与行切换
   当需要访问另一行时：

   • 首先发送预充电（Precharge）命令关闭当前行，释放灵敏放大器资源。
   • 新的 RAS 信号再激活目标行，重复上述流程。预充电时间 tRP 决定了行切换的效率。

五、性能影响与实际应用

1. RAS 和 CAS 参数对速度的影响

   • CL（CAS Latency）：是最直观的延迟指标，低 CL 值减少 CPU 等待数据的时间，提升游戏、多任务处理等场景的响应速度。
   • tRCD/tRP/tRAS：这些参数协同决定了内存的整体访问效率。优化它们可减少空闲周期，尤其在频繁换行访问时。

2. DDR 代际差异

   • DDR5 相比 DDR4 通常具有更高的频率和更低的能耗，但CAS Latency 数值更大（如 DDR5 的 CL 多为 32~40，而 DDR4 为 16~20）。这是因为 DDR5 预取位数增加（如 16n 预取），实际性能仍显著提升

---

问题三：什么是突发长度（BL），什么是突发模式，连续模式？

在 DDR 内存中，突发长度（Burst Length, BL）、突发模式（Burst Mode） 和连续模式（Continuous Mode） 是与数据传输效率密切相关的概念，它们共同决定了内存访问的速度和带宽利用率。以下是具体解析：

一、突发长度（Burst Length, BL）

定义：突发长度是指内存一次读写操作中，从指定起始地址开始连续传输的数据单元数量（通常以 “存储字” 为单位。

MT41K256M16 的默认突发长度为 8（BL=8），且支持 “突发截断（Burst Chop, BC4）” 模式（即 BL=4），具体由模式寄存器（MR0）和命令引脚（A12）配置：

• BL=8：一次突发传输连续 8 个数据单元（每个单元 16bit，对应芯片的 x16 位宽），总传输量为 8×16bit=128bit，与 “8n-bit 预取”（8×16=128bit）的数据量完全匹配。
• BC4（BL=4）：通过模式寄存器设置或命令时 A12 引脚信号触发，将突发传输截断为 4 个数据单元，总传输量为 4×16bit=64bit，适用于小数据量传输场景。

作用：

• 减少地址线的重复操作：只需指定起始地址和 BL，无需为每个数据单元单独发送地址，大幅降低地址传输的开销。
• 提升传输效率：内存控制器与 DRAM 之间的数据总线可在连续时钟周期内持续传输数据，避免频繁的 “地址 - 数据” 切换延迟。

常见取值：

• DDR2/3 通常支持 BL=4 或 BL=8（多为固定值，由内存规格决定）；
• DDR4 默认 BL=8，DDR5 默认 BL=16（因预取位数增加，如 DDR5 为 16n 预取）。
• 部分内存支持 “突发终止” 命令，可提前结束未完成的突发传输。

二、突发模式（Burst Mode）

定义：突发模式是 DDR 内存默认的数据传输方式，指从起始地址开始，按照固定 BL 连续传输相邻地址的数据，无需重新发送后续地址。

工作原理：

1. 内存控制器发送起始列地址和读 / 写命令，并隐含指定 BL（如 BL=8）；
2. DRAM 接收到命令后，自动按顺序访问起始地址后的 BL 个连续存储单元；
3. 数据在连续时钟周期内通过数据总线传输（DDR 的 “双倍数据率” 即指每个时钟周期传输两次数据）。

优势：

• 最大化带宽利用率：数据总线在 BL 周期内保持 “满负荷” 状态，避免地址线和控制线的频繁切换导致的空闲。
• 降低延迟：相比单次传输单个数据，突发模式减少了 CAS 信号的触发次数（一次 CAS 对应 BL 个数据）。

应用场景：

• 适用于连续地址访问（如 CPU 读取数组、操作系统加载连续内存块），这是计算机中最常见的数据访问模式（局部性原理）。

三、连续模式（Continuous Mode）

定义：连续模式是指内存控制器在完成一次突发传输后，无需重新发送地址，继续对后续地址进行连续读写的模式，可视为 “突发模式的扩展”。

与突发模式的区别：

• 突发模式受限于固定 BL（如 BL=8 传输 8 个数据后终止）；
• 连续模式可突破 BL 限制，只要地址连续，就能一直传输数据（直到收到终止命令或地址不连续）。

工作原理：

• 依赖 “地址自动递增” 机制：每次传输完一个数据单元后，内存自动将地址 + 1，无需控制器干预；
• 通常用于超大规模连续数据传输（如显卡显存与 GPU 之间的帧缓冲数据交换）。

优势：

• 进一步减少命令和地址的传输开销，适合超大数据块（如视频流、大型数据集）的连续读写。

四、三者关系与实际意义

1. BL 是突发模式的 “基本单位”：突发模式必须指定 BL，而连续模式可看作 “无限 BL” 的突发传输。
2. 均服务于 “局部性原理”：计算机程序和数据通常集中在连续内存区域（如数组、结构体、指令流），突发 / 连续模式通过一次地址指定 + 连续传输，完美匹配这种访问模式。
3. 影响内存性能的关键：
   • 过小的 BL 会增加地址传输次数，降低带宽；
   • 过大的 BL 在随机访问场景（如数据库索引）中反而浪费带宽（需传输无用数据）。
   • 因此，内存设计会平衡 BL 大小（如匹配 CPU 缓存行），兼顾连续访问效率和随机访问灵活性。

总结

• 突发长度（BL）：一次操作传输的连续数据单元数，是效率与灵活性的平衡点；
• 突发模式：按固定 BL 连续传输数据，是 DDR 的默认工作方式，适配大多数连续访问场景；
• 连续模式：突破 BL 限制的超长连续传输，适用于超大规模数据块读写。

---
