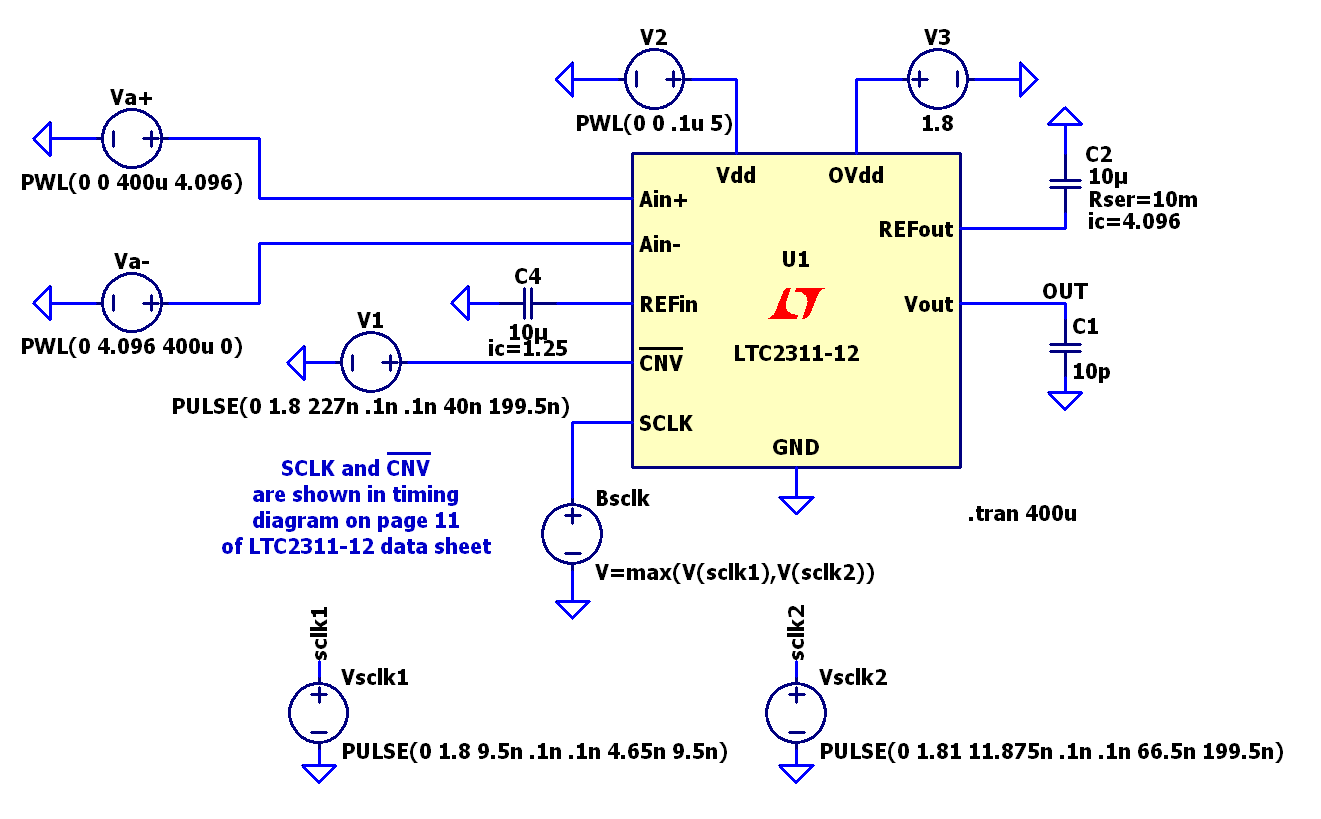

这是 LTC2311 - 12 模数转换（ADC）电路 ，实现模拟信号采集、数字化转换与输出，核心围绕 LTC2311 - 12（12 位 SAR 型 ADC）展开，以下拆解工作流程：

一、核心芯片：LTC2311 - 12（SAR ADC）
•SAR 型 ADC 原理：逐次逼近寄存器（SAR）通过 “猜测 - 验证” 迭代，将模拟电压与内部基准比较，逐位确定数字编码（12 位精度 ）。
•关键引脚功能：
◦Ain+、Ain-：差分模拟输入，采集 Va+、Va- 差分信号（PWL 定义的时变电压 ）。
◦CNV（转换使能）：低电平触发转换，图中由 V1 提供脉冲信号（控制转换启动 ）。
◦SCLK（串行时钟）：由 Vsclk1、Vsclk2 合成（Bsclk 逻辑），为 ADC 提供转换 / 数据输出的时钟节拍。
◦REFin、REFout：基准电压输入 / 输出，REFout 经 C2 滤波后稳定基准（4.096V ，由 ic=4.096 定义 ），为转换提供电压参考。
◦Vout：转换后的串行数字输出（12 位数据，随 SCLK 同步输出 ）。

二、信号与电源网络
•模拟输入（Va+、Va-）：
◦Va+：PWL(0 0 400u 4.096) ，时变电压（0 到 400μs 内从 0 升到 4.096V ）。
◦Va-：PWL(0 4.096 400u 0) ，与 Va+ 差分，构成差分输入（抑制共模噪声，提升精度 ）。
•电源与基准：
◦V2（Vdd，PWL 时变电源 ）、V3（OVdd=1.8V ）：为 ADC 内核、数字接口供电。
◦REFin 外接 C4（10μF ）：滤波稳定基准输入，保证转换精度。
•时钟与控制：
◦CNV 脉冲（V1）：触发 ADC 开始转换，时序需与 SCLK 配合（见 datasheet 第 11 页时序图 ）。
◦SCLK 时钟（Vsclk1、Vsclk2 合成）：控制 SAR 迭代节奏，同步数据输出。

三、转换流程与时序
1.触发转换：CNV 置低 → ADC 启动，进入采样期（采集 Ain+/- 差分电压 ）。
2.逐次逼近：SCLK 驱动下，SAR 寄存器从最高位（MSB）到最低位（LSB）逐位比较：
◦内部 DAC 生成参考电压，与输入模拟电压比较，结果存入 SAR。
◦12 位需 12 个 SCLK 周期完成比较，迭代出完整数字编码。
1.数据输出：转换完成后，Vout 引脚随 SCLK 输出串行数字信号（12 位 + 可能的校验位 ），供后级电路读取。

四、滤波与去耦（C1、C2、C4 ）
•C1（10pF）：Vout 引脚去耦，滤除数字输出的高频噪声，保证数据干净。
•C2（10μF）：REFout 滤波，稳定基准电压（4.096V ），提升转换线性度。
•C4（10μF）：REFin 滤波，抑制电源噪声对基准的干扰，保证参考电压精准。

典型应用与关键价值
这种电路用于 高精度模拟信号采集（如工业传感器、医疗设备 ），利用：
•差分输入：抑制共模噪声，适合复杂环境。
•12 位 SAR ADC：平衡精度与速度（适合中速、高精度场景 ）。
•时序控制：通过 CNV、SCLK 精准控制转换流程，适配单片机 / FPGA 等数字系统的串行接口。
简言之，这是 “差分模拟输入 → SAR 逐次逼近转换 → 串行数字输出” 的完整 ADC 采集链路，通过精准时序与电源 / 基准设计，实现 12 位高精度模拟 - 数字转换。
