前言

大家好，这里是 Hello_Embed。上一篇我们吃透了 GPIO 的硬件原理和工作模式，这一篇就来 “拆解” CubeMX 生成的初始化代码 —— 以点灯程序中的MX_GPIO_Init函数为例，看看这些代码是如何将硬件配置 “翻译” 成可执行的 C 语言指令的。理解这部分内容需要一定的 C 语言基础（结构体、宏定义）和寄存器知识（前面笔记提到的 CRL/CRH、BSRR 等），耐心跟着步骤拆解，就能彻底揭开 HAL 库的面纱，明白 “软件配置” 与 “硬件操作” 的对应关系。

一、从MX_GPIO_Init函数说起：整体框架

CubeMX 生成的 GPIO 初始化函数MX_GPIO_Init是配置 GPIO 的核心，我们先看完整代码，再逐句解析：

void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};  // 定义并初始化配置结构体

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();  // 使能GPIOC时钟

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 初始化为低电平

  /*Configure GPIO pin : PC13 */
  GPIO_InitStruct.Pin = GPIO_PIN_13;          // 引脚13
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出模式
  GPIO_InitStruct.Pull = GPIO_NOPULL;         // 无上下拉
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;// 低速模式
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);     // 应用配置
}

这个函数看似简短，却包含了 GPIO 配置的所有关键步骤：使能时钟→设置初始电平→配置模式参数→应用配置。下面我们一步步拆解，看看每一行代码对应底层的什么操作。

二、GPIO_InitTypeDef：配置参数的 “载体”

代码第一行GPIO_InitTypeDef GPIO_InitStruct = {0};定义了一个结构体变量，它是传递配置参数的核心。我们先通过 “F12 跳转定义” 看看这个结构体的原型：

typedef struct
{
  uint32_t Pin;    // 引脚编号
  uint32_t Mode;   // 工作模式
  uint32_t Pull;   // 上拉/下拉配置
  uint32_t Speed;  // 输出速率
} GPIO_InitTypeDef;

这四个成员正好对应上一篇笔记提到的 “操作 GPIO 的四步”：选择引脚（Pin）→设置模式（Mode）→配置上下拉（Pull）→设定速率（Speed）。= {0}表示将结构体所有成员初始化为 0，避免未赋值成员的随机值影响配置。

三、逐成员解析：结构体如何 “描述” 硬件配置？

我们通过GPIO_InitStruct的成员赋值，看看代码如何对应硬件需求（以 PC13 配置为推挽输出为例）。

1. GPIO_InitStruct.Pin = GPIO_PIN_13;：选择引脚

跳转GPIO_PIN_13的定义，发现它是一个宏：

#define GPIO_PIN_13 ((uint16_t)0x2000)

将0x2000转为二进制是0010 0000 0000 0000，第 13 位（从 0 开始数）为 1，正好对应 PC13 引脚 —— 这意味着 “选择引脚” 的本质是通过二进制位 “标记” 目标引脚，后续配置会基于这个标记操作对应位。

2. GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;：设置输出模式

跳转GPIO_MODE_OUTPUT_PP的定义，宏定义如下：

#define  GPIO_MODE_INPUT       0x00000000u  // 输入模式
#define  GPIO_MODE_OUTPUT_PP   0x00000001u  // 推挽输出
#define  GPIO_MODE_OUTPUT_OD   0x00000011u  // 开漏输出
#define  GPIO_MODE_AF_PP       0x00000002u  // 复用推挽
#define  GPIO_MODE_AF_OD       0x00000012u  // 复用开漏
#define  GPIO_MODE_AF_INPUT    GPIO_MODE_INPUT  // 复用输入

GPIO_MODE_OUTPUT_PP的值为0x00000001u（u表示无符号整型），这个值会被用于配置 CRH/CRL 寄存器的CNF位（控制模式类型），对应上一篇提到的 “推挽输出” 硬件配置。

3. GPIO_InitStruct.Pull = GPIO_NOPULL;：配置上下拉

跳转定义可知，上下拉通过宏区分：

#define  GPIO_NOPULL        0x00000000u  // 无上下拉
#define  GPIO_PULLUP        0x00000001u  // 上拉
#define  GPIO_PULLDOWN      0x00000002u  // 下拉

这里选择GPIO_NOPULL，表示不启用内部上拉 / 下拉电阻，对应 PC13 作为输出引脚时无需上下拉的需求（LED 控制无需外部电平拉拽）。

4. GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;：设定输出速率

速率宏定义如下：

#define  GPIO_SPEED_FREQ_LOW     (GPIO_CRL_MODE0_1)
#define  GPIO_SPEED_FREQ_MEDIUM  (GPIO_CRL_MODE0_0)
#define  GPIO_SPEED_FREQ_HIGH    (GPIO_CRL_MODE0)

跳转GPIO_CRL_MODE0_1发现其值为(0x2UL << GPIO_CRL_MODE0_Pos)（UL表示无符号长整型），对应 CRH/CRL 寄存器的MODE位 —— 低速模式（最大 2MHz）可减少电磁干扰，适合 LED 这类对速率无要求的场景。

四、HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);：应用配置的核心

结构体成员赋值完成后，通过HAL_GPIO_Init函数将配置应用到硬件，我们重点解析两个参数和函数内部的关键操作。

1. 第一个参数GPIOC：GPIO 组的地址

跳转GPIOC的定义：

#define GPIOC ((GPIO_TypeDef *)GPIOC_BASE)

继续跳转GPIOC_BASE：

#define GPIOC_BASE (APB2PERIPH_BASE + 0x00001000UL)

再跳转APB2PERIPH_BASE：

#define APB2PERIPH_BASE (PERIPH_BASE + 0x00010000UL)

最终PERIPH_BASE定义为：

#define PERIPH_BASE 0x40000000UL

计算可得：GPIOC_BASE = 0x40000000 + 0x10000 + 0x1000 = 0x40011000，这正是上一篇笔记提到的 GPIOC 组寄存器基地址：

因此，GPIOC本质是指向0x40011000的指针，函数通过它访问 GPIOC 的所有寄存器。

2. 函数内部关键操作：配置 CRH/CRL 寄存器

HAL_GPIO_Init函数内部逻辑复杂，我们聚焦 “配置模式” 的核心代码：

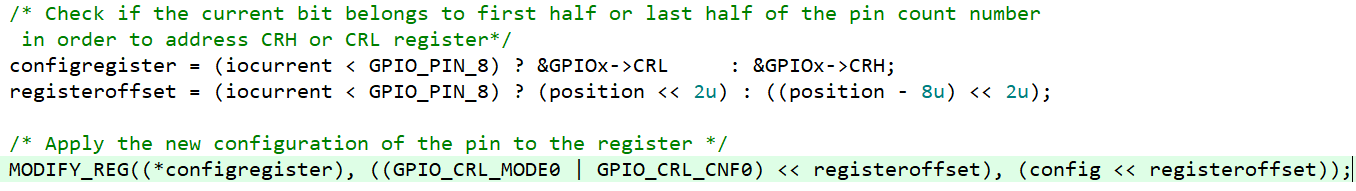

选择配置寄存器：

configregister = (iocurrent < GPIO_PIN_8) ? &GPIOx->CRL : &GPIOx->CRH;

引脚 0~7 用 CRL 寄存器，8~15 用 CRH 寄存器（PC13 是 13 号引脚，因此选择 CRH）。
修改寄存器值：

MODIFY_REG(*configregister, configmask, (config << registeroffset));

跳转MODIFY_REG宏定义：

#define MODIFY_REG(REG, CLEARMASK, SETMASK)  WRITE_REG((REG), (((READ_REG(REG)) & (~(CLEARMASK))) | (SETMASK)))

逻辑拆解：

1. READ_REG(REG)：读取寄存器当前值；
2. & (~(CLEARMASK))：清除需要修改的位（避免干扰其他位）；
3. | (SETMASK)：设置目标值；
4. WRITE_REG：将结果写回寄存器。

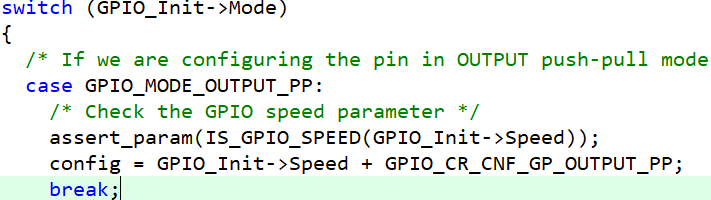

   对于 PC13，config的值由GPIO_Init->Speed + GPIO_CR_CNF_GP_OUTPUT_PP计算：

• GPIO_SPEED_FREQ_LOW对应0x2（二进制10）；
• GPIO_CR_CNF_GP_OUTPUT_PP定义为0x0（二进制00）；

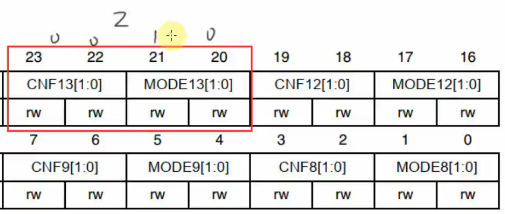

  因此config = 0x2（二进制10），写入 CRH 寄存器的对应 4 位（控制 PC13），正好对应 “推挽输出、低速” 模式（上一篇笔记的寄存器配置表可查：


五、HAL_GPIO_WritePin：初始电平的设置

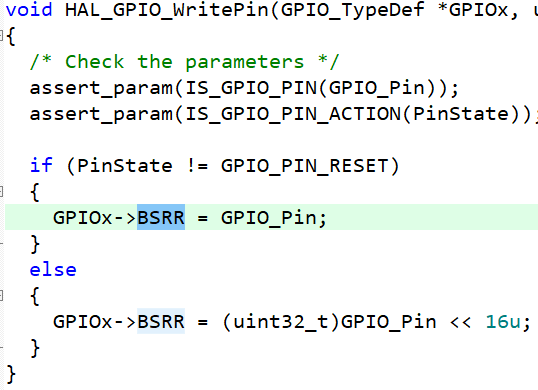

代码中HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);用于设置引脚初始电平，跳转其定义可知，它操作的是 BSRR 寄存器：

• GPIO_PIN_RESET（低电平）对应 BSRR 的高 16 位（1 << (13+16) = 1 << 29）；
• GPIO_PIN_SET（高电平）对应低 16 位（1 << 13）。
  这与我们之前直接操作 BSRR 寄存器的逻辑一致 —— 通过单独操作特定位，避免影响其他引脚电平。

六、总结：HAL 库的本质是 “寄存器操作的封装”

拆解完代码会发现：无论是MX_GPIO_Init中的结构体配置，还是HAL_GPIO_Init、HAL_GPIO_WritePin等函数，底层都是通过指针访问寄存器（CRH、BSRR 等），并通过宏定义简化位操作。
HAL 库的价值在于：将复杂的寄存器地址计算、位操作逻辑封装成 “结构体 + 函数” 的形式，让开发者无需记忆地址和位掩码，只需通过 CubeMX 图形化配置或简单的函数调用即可完成硬件配置。但理解底层原理后，无论使用 HAL 库、标准库还是直接操作寄存器，都能得心应手。

结尾

本文通过拆解MX_GPIO_Init函数，理清了 CubeMX 生成代码与 GPIO 硬件配置的对应关系，也再次验证了 “HAL 库本质是寄存器操作” 的结论。下一篇笔记，我们将把点灯与按键结合，用 GPIO 的输入模式读取按键状态，实现 “按键控制 LED” 的交互功能，进一步巩固输入输出模式的应用。
Hello_Embed 继续带你从代码到硬件，逐步掌握 STM32 的实用开发技巧，敬请期待～
