概念：片上外设
介绍一下片上外设

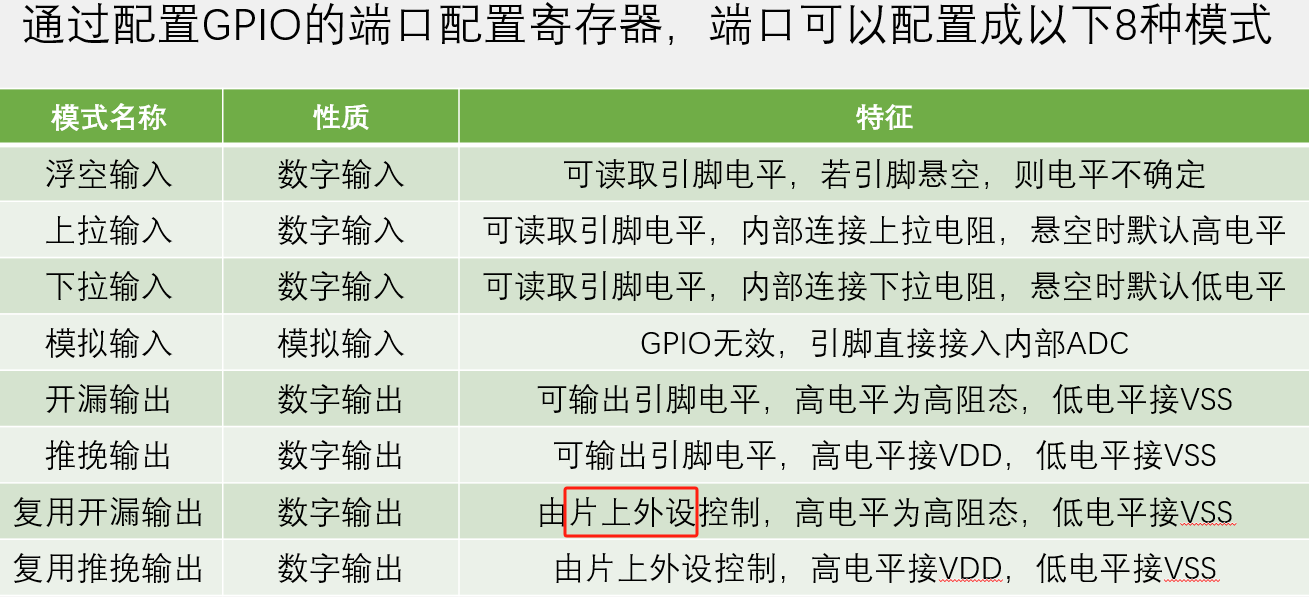

在学习STM32的GPIO配置时，遇到一些疑惑。如图，什么是片上外设呢？
此处详细解答一下这个问题：
“片上外设”（On-Chip Peripherals）也就是芯片上的非CPU设备是指集成在微控制器（MCU）或处理器芯片内部的硬件功能模块，用于扩展芯片的输入/输出、通信、控制等能力。这些外设通过芯片内部的总线与CPU核心连接，无需外部附加电路即可实现复杂功能。
1. 核心概念
-
“片上”：指功能模块直接集成在芯片内部，与CPU共享同一硅片。
-
“外设”：相对于CPU核心，这些模块属于辅助功能单元，负责特定任务（如通信、定时等）。
2. 常见片上外设类型
| 外设类型 | 功能说明 | 典型应用 |
|---|---|---|
| GPIO | 通用输入/输出引脚，可编程控制电平 | LED控制、按键检测 |
| UART/USART | 异步串行通信接口，支持全双工数据传输 | 调试打印、模块通信 |
| SPI/I2C | 同步串行通信接口，用于高速或多设备连接 | 传感器、存储器、显示屏驱动 |
| ADC/DAC | 模数/数模转换器，将模拟信号与数字信号相互转换 | 温度采集、音频输出 |
| 定时器（TIM） | 提供精确计时、PWM生成、输入捕获等功能 | 电机控制、延时触发 |
| USB/CAN | 高速通信接口，支持设备连接或工业总线 | 数据传输、汽车电子 |
| DMA | 直接内存访问控制器，无需CPU干预即可搬运数据 | 高速数据传输（如摄像头帧存储） |
3. 片上外设的优势
| 优势 | 说明 |
|---|---|
| 高集成度 | 减少外部元件数量，降低PCB复杂度和成本 |
| 低延迟 | 通过内部总线直接与CPU交互，速度快于外部扩展芯片 |
| 低功耗 | 片上信号传输距离短，功耗低于外置芯片 |
| 简化开发 | 厂商提供标准库（如STM32 HAL库），直接调用API即可配置外设 |
4. 片上 vs 片外外设
| 对比项 | 片上外设 | 片外外设（如74系列芯片） |
|---|---|---|
| 位置 | 集成在MCU内部 | 独立于MCU的额外芯片 |
| 速度 | 高速（纳秒级响应） | 受限于通信接口（如SPI速率） |
| 灵活性 | 功能固定，由芯片设计决定 | 可自由选择不同厂商/型号 |
| 成本 | 无需额外硬件成本 | 需单独采购和布局 |
5. STM32实例解析
(1) 外设访问方式
直接读写外设寄存器（底层控制）
// 手动配置GPIO引脚为输出 GPIOB->CRL |= (1 << 4); // PB0设置为推挽输出
(2) 时钟使能
片上外设需先启用时钟才能工作（STM32的APB/AHB总线架构）：
__HAL_RCC_GPIOB_CLK_ENABLE(); // 启用GPIOB时钟 __HAL_RCC_I2C1_CLK_ENABLE(); // 启用I2C1时钟
6. 关键注意事项
-
资源冲突：部分外设共享引脚（如USART2和TIM2），需避免功能重叠。
-
功耗管理：不用的外设应关闭时钟以节省功耗。
-
性能瓶颈：多个外设同时工作时，可能需优化总线优先级（如DMA vs CPU访问）
7. 常见问题解答
Q：能否增加片上外设的数量？
A：不可增加，片上外设的数量和类型由芯片设计决定（如STM32F103C8T6有2个SPI、2个I2C）。若资源不足，需通过片外扩展芯片（如IO扩展器74HC595）。
Q：如何知道芯片有哪些片上外设？
A：查阅芯片的数据手册（Datasheet）或参考手册（Reference Manual），通常以框图形式列出（如STM32的“Block Diagram”）。
Q：片上外设会占用CPU资源吗？
A：部分外设（如DMA）可独立工作，不占用CPU；而某些操作（如ADC启动）需CPU干预。具体取决于外设设计。
