嵌入式技术之CircuitJS仿真软件

菜单栏介绍

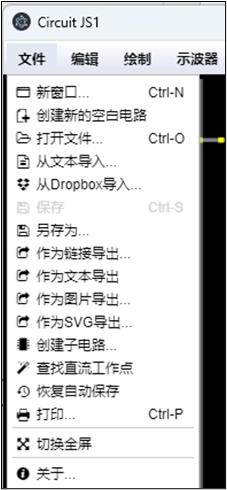

文件

可以创建空白电路、打开已保存的电路、导入电路、将当前电路保存位各种格式等。

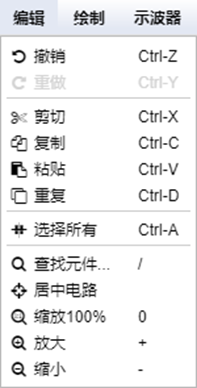

编辑

复制、粘贴、撤销、全选等快捷键

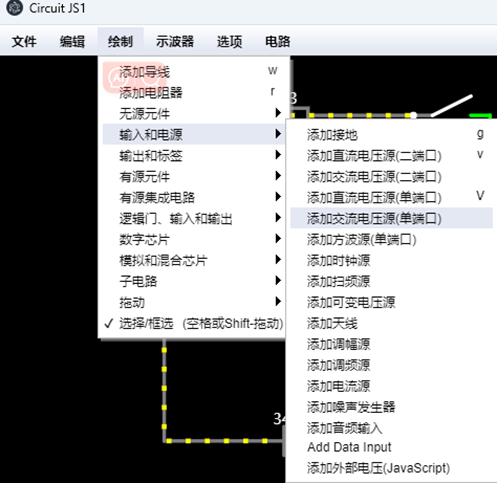

绘制

绘制电路过程中最常用的一个菜单，里面有各种电路元器件，选择拖拽即可使用。常用的元器件也有快捷键。

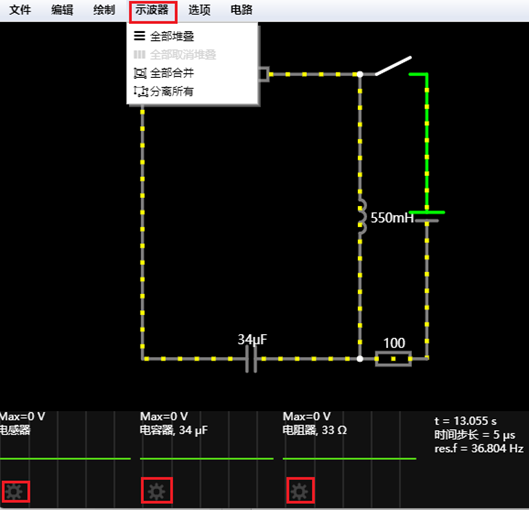

示波器

仅用于调整底部波形的显示方式，更多调整波形的设置，需要点击波形下方的齿轮设置图标进行设置。

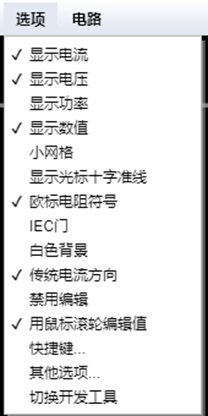

选项

根据需求设置显示参数

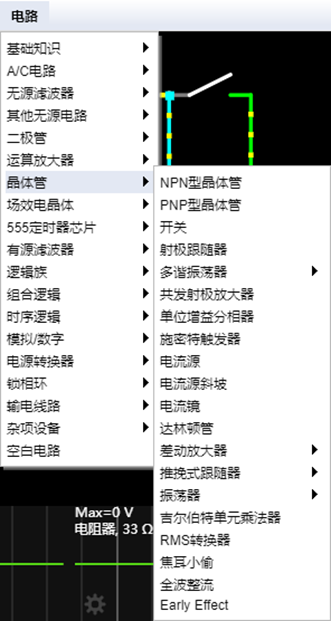

电路

该选项卡主要存放典型电路示例，通过这些示例来学习模拟/数字电路，能达到事半功倍的效果。

操作

CircuitJS的操作，多数都是通过鼠标点击和拖拽完成的。

添加元器件

可以通过绘制选项卡添加所需的元器件。当然，常用的元器件有相应的快捷键，请记住以下快捷键。
电阻 R
电容 C
电感 L
开关 S
地 G
直流电压源 v
导线 w
文本注释 t

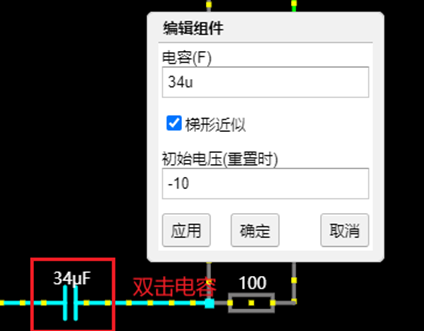

更改元件参数

更改元件参数，右键元器件选择编辑或直接双击元器件即可弹出参数窗口。

移动元器件

『按下空格键』『点击元器件并按住』『拖拽』

布线

『按快捷键w』『拖拽布线』

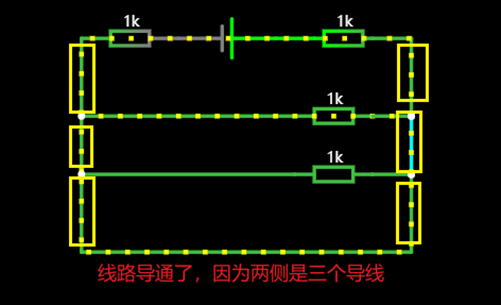

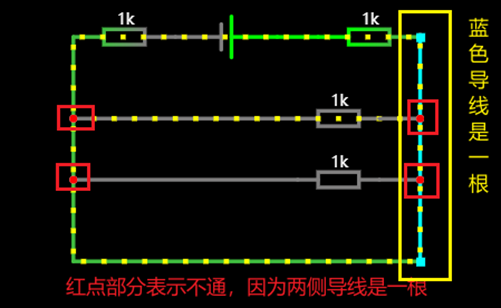

注意：每一个连线的节点，都需要分段，不能直接连，否则会被软件判定为没有导通

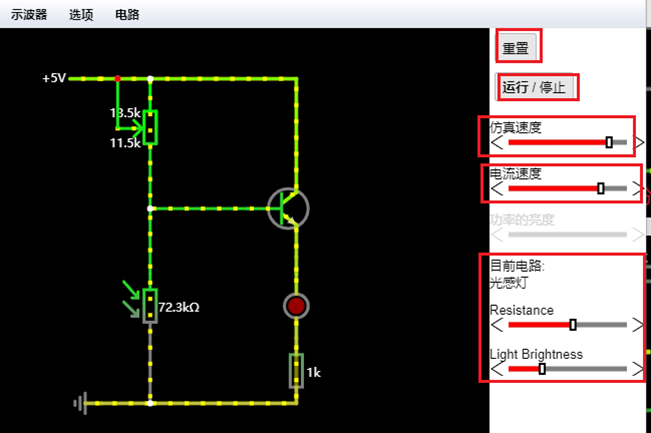

仿真与重置

运行/停止：开启仿真与结束仿真
重置：重置电路到初始状态重新仿真
仿真速度：调节仿真电路的运行速度
电流速度：调节电流的速度
目前电路：当前电路中可变元器件相关参数的调节

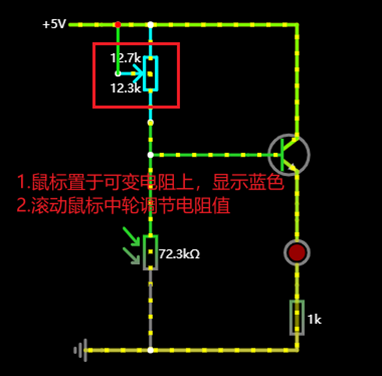

调节可变电阻的阻值

1）在开启仿真的状态下，鼠标放置于可调电阻之上，可调电阻显示为蓝色
2）滚动鼠标中轮调节电阻值

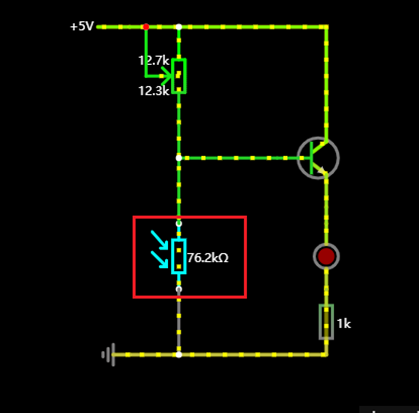

调节光敏电阻值

1）在开启仿真的状态下，鼠标放置于光敏电阻之上，光敏电阻显示为蓝色
2）滚动鼠标中轮调节光敏电阻的阻值
