缓启动引脚SS:电源芯片时序设计

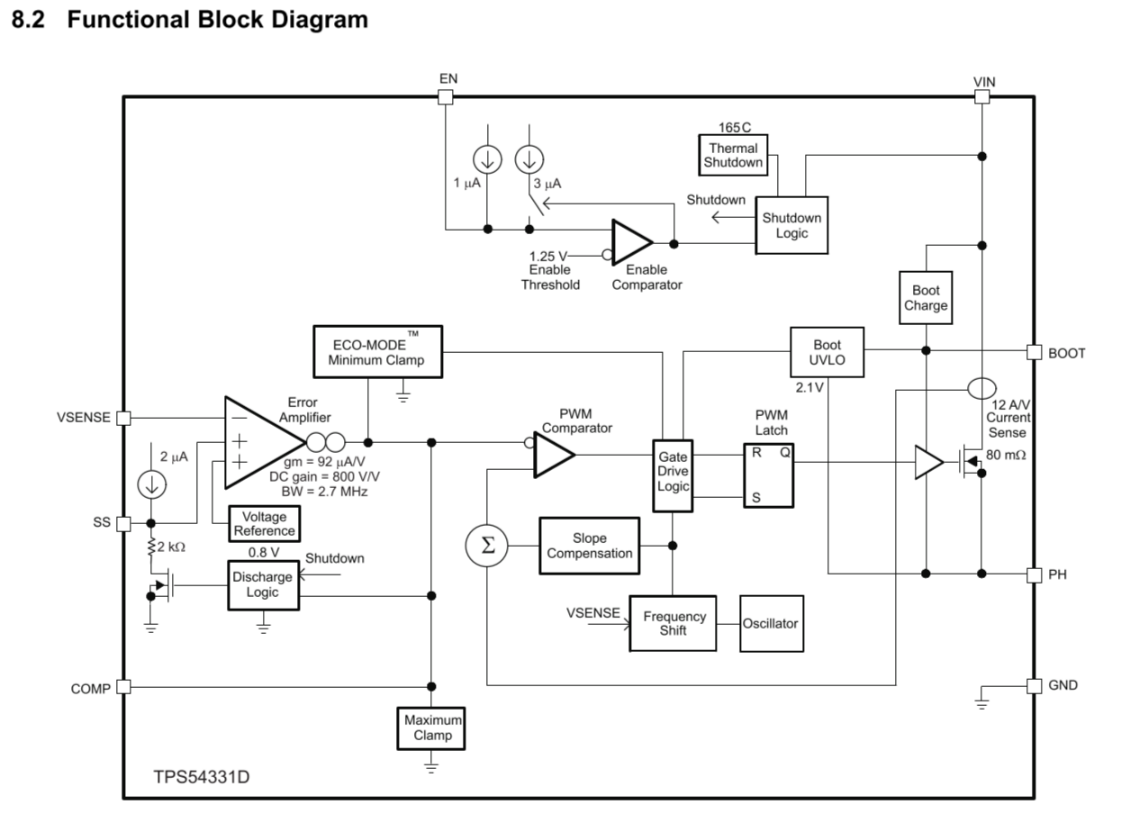

如图所示误差放大器有两个正端,一个正端由一个2uA的电流源充电,外部接一个缓启动的电容,这个正端就是SS引脚(所谓的缓启动引脚),另一个接参考电压0.8V。当SS引脚的电位上升到0.8V ,芯片启动。TPS54331使用内部电压基准或SS引脚电压这两者中的较低电压,作为误差放大器的电源的基准电压,并相应地调节输出。SS引脚接电容到地实现缓启动。内部上拉电流源2uA,用于为外部缓启动电容充电。SS引
·

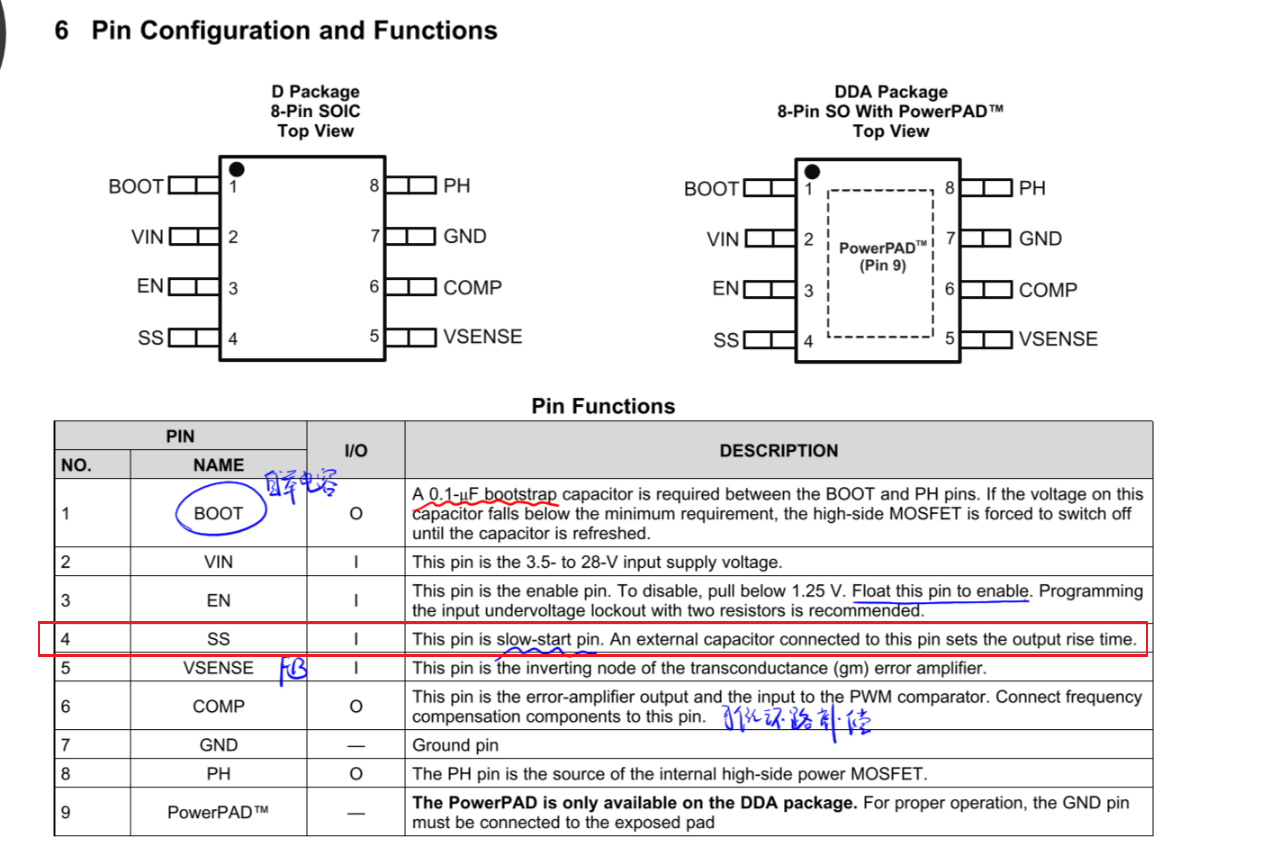

SS引脚在电源芯片中非常常见,也就是所谓的缓启动引脚,利用这个引脚可以完成电源的时序设计。下面以TPS54331这款BUCK芯片为例介绍一下缓启动引脚。


TPS54331使用内部电压基准或SS引脚电压这两者中的较低电压,作为误差放大器的电源的基准电压,并相应地调节输出。SS引脚接电容到地实现缓启动。内部上拉电流源2uA,用于为外部缓启动电容充电。
如图所示误差放大器有两个正端,一个正端由一个2uA的电流源充电,外部接一个缓启动的电容,这个正端就是SS引脚(所谓的缓启动引脚),另一个接参考电压0.8V。当SS引脚的电位上升到0.8V ,芯片启动。
