前言

距离上一次更新已经过去了两三个月，期末周叠加暑期各种事务，时间被压得很满。这次趁着空闲时间，直接将系列的（四）和（五）两篇内容一起准备好。
本篇（四）的主要内容有两个：

1. 如何运行匿名官方的 Keil 工程代码 并成功烧录到飞控。
2. 如何将 树莓派 安装到无人机平台上。

上一篇（三）中完成了无人机的基础组装和飞控连接，本篇算是向“程序控制”迈出的重要一步吧。

---

一、安装5.36版本或以上keil

1. 下载安装匿名官网给的keil安装包（如果电脑上已经有低版本，可以直接覆盖安装。）

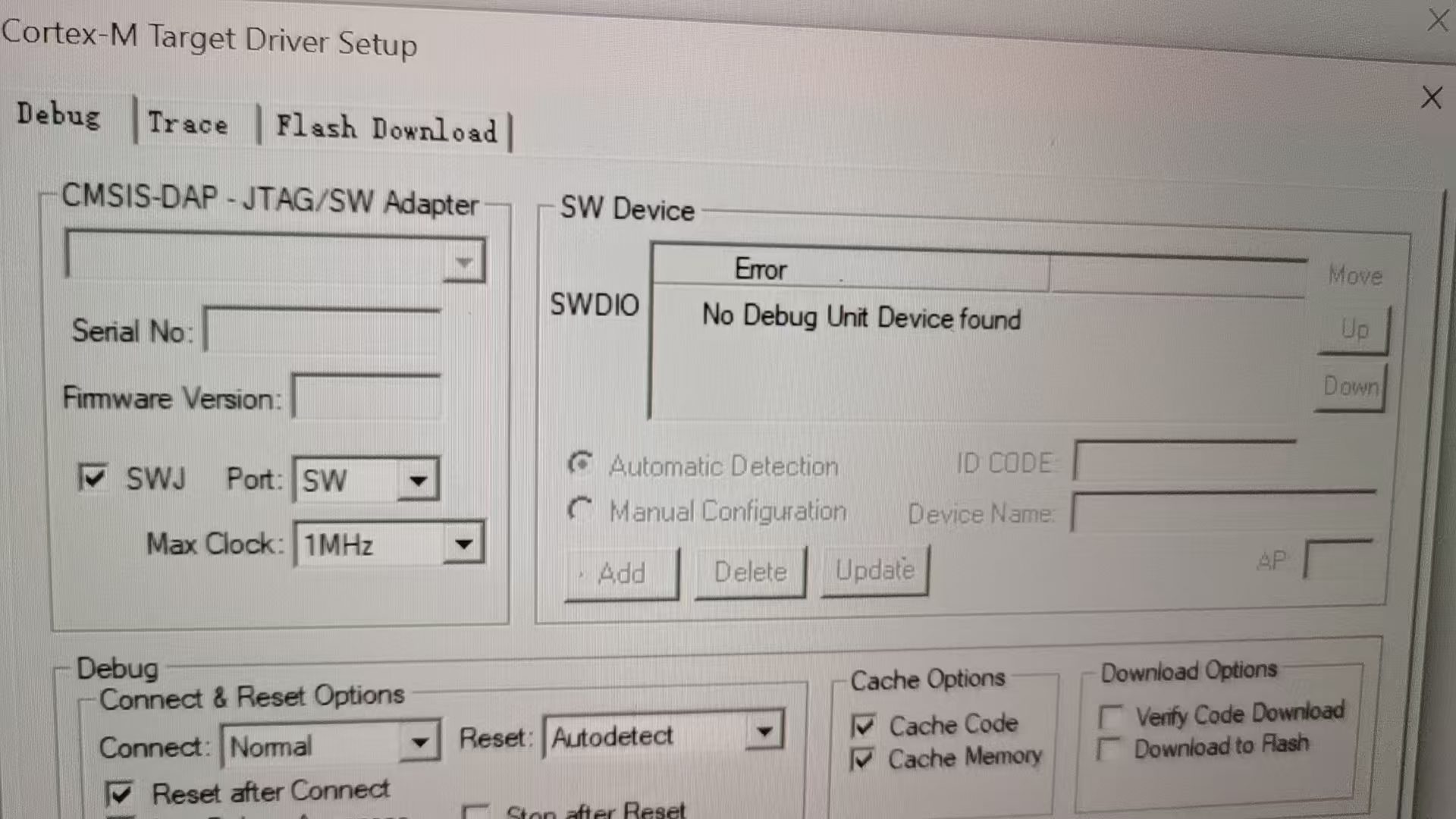

2. 由于匿名官方提供的工程文件和烧录器驱动对 Keil 版本有要求，较低版本（江协教程中的 5.24），可能会遇到 DAP-Link 烧录器无法识别 的问题。

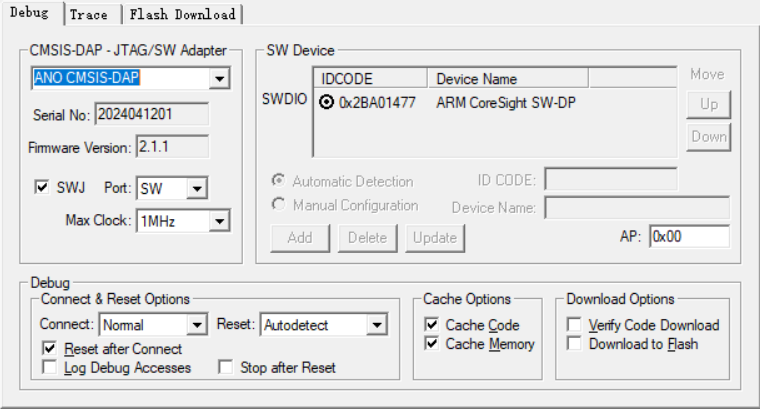

   正确装好keil后便可以打开官方给的源码工程，点击魔术棒 打开Debug，在右边栏中选择CMSIS-DAP Debugger，点击settings，便可以看到下图所示，这就说明烧录器能够被识别到。如果依旧不能识别到的话可以去 J-Link官网 下载jlink驱动，将5.X版本到8.X版本都下载一遍，随后重启keil，便可以在debug中识别到烧录器了。

二、代码烧录及运行

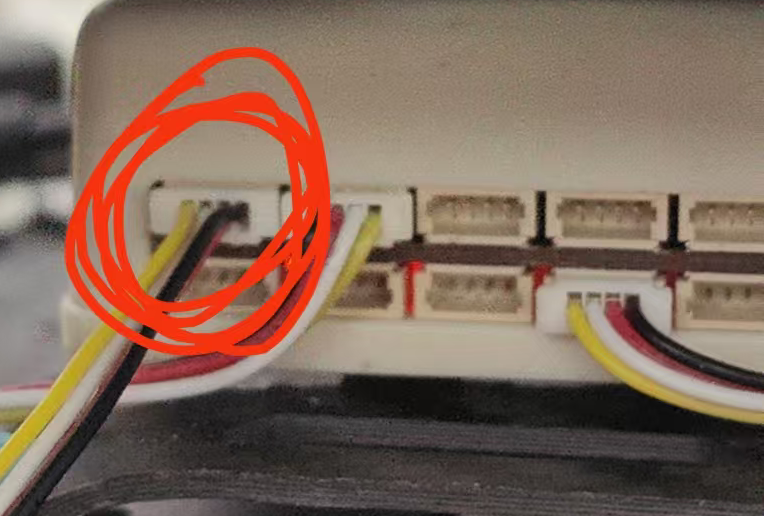

1.将烧录器接到飞控的SWD接口上。

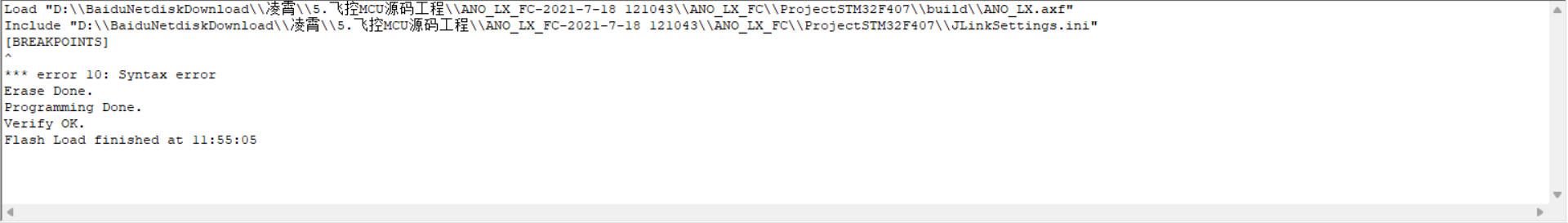

2.在 Keil 中点击 编译 → 下载 到目标板

3.打开遥控器实现User_Task.c文件中的一键起飞降落和起飞+悬停+前进+右移+降落例程

我先将User_Tack.c文件中的代码先粘上来
大概讲解一下这个文件的含义以及前置知识。在FS-I6X上一共有6个辅助通道，分别是SWA、SWB、SWC、SWD、VRA、VRB。在此之前我们已经设置了辅助通道5为SWC。

在这个代码中，需要用到的是[ch_6_aux2]，即辅助通道六，又由于需要用到800、1500、2000三个段，所以我们需要选择一个三段式通道，所以只能选择VRA或者是VRB，在遥控器上设置通道六为VRA。

调节首先先将辅助通道5调至2000，让无人机进入程控模式，随后内八启动无人机。
调节VRA将旋钮调制1300-1700这个范围内使无人机飞至距地100cm高

（ one_key_takeoff_f =OneKey_Takeoff(100); )

再将旋钮调制800-1200，使无人机降落

( one_key_land_f =OneKey_Land(); )

将旋钮调制1800-2200，无人机也会再一次进入程控模式，执行起飞+悬停+前进+右移+降落。
等10s

if(time_dly_cnt_ms<10000)
{
time_dly_cnt_ms+=20;//ms
}

前进1米

mission_step += Horizontal_Move(100,150,0);

右移1米

mission_step += Horizontal_Move(100,150,90);

#include "User_Task.h"
#include "Drv_RcIn.h"
#include "LX_FC_Fun.h"

void UserTask_OneKeyCmd(void)
{
    static u8 one_key_takeoff_f = 1, one_key_land_f = 1, one_key_mission_f = 0;
    static u8 mission_step;
    if (rc_in.no_signal == 0)
    {
        if (rc_in.rc_ch.st_data.ch_[ch_6_aux2] > 1300 && rc_in.rc_ch.st_data.ch_[ch_6_aux2] < 1700)
        {
            if (one_key_takeoff_f == 0)
            {
                one_key_takeoff_f =OneKey_Takeoff(100);
            }
        }
        else
        {
            one_key_takeoff_f = 0;
        }
        if (rc_in.rc_ch.st_data.ch_[ch_6_aux2] > 800 && rc_in.rc_ch.st_data.ch_[ch_6_aux2] < 1200)
        {
            if (one_key_land_f == 0)
            {
                one_key_land_f =OneKey_Land();
            }
        }
        else
        {
            one_key_land_f = 0;
        }
		if(rc_in.rc_ch.st_data.ch_[ch_6_aux2]>1700 && rc_in.rc_ch.st_data.ch_[ch_6_aux2]<2200)
		{
			if(one_key_mission_f ==0)
			{
				one_key_mission_f = 1;
				mission_step = 1;
			}
		}
		else
		{
			one_key_mission_f = 0;
		}
		if(one_key_mission_f==1)
		{
			static u16 time_dly_cnt_ms;
			switch(mission_step)
			{
				case 0:
				{
					time_dly_cnt_ms = 0;
				}
				break;
				case 1:
				{
					mission_step += LX_Change_Mode(3);
				}
				break;
				case 2:
				{
					mission_step += FC_Unlock();
				}
				break;
				case 3:
				{

					if(time_dly_cnt_ms<2000)
					{
						time_dly_cnt_ms+=20;
					}
					else
					{
						time_dly_cnt_ms = 0;
						mission_step += 1;
					}
				}
				break;
				case 4:
				{
					mission_step += OneKey_Takeoff(100);
				}
				break;
				case 5:
				{
					if(time_dly_cnt_ms<10000)
					{
						time_dly_cnt_ms+=20;
					}
					else
					{
						time_dly_cnt_ms = 0;
						mission_step += 1;
					}
				}
				break;
				case 6:
				{
					mission_step += Horizontal_Move(100,150,0);
				}
				break;
				case 7:
				{
					if(time_dly_cnt_ms<10000)
					{
						time_dly_cnt_ms+=20;
					}
					else
					{
						time_dly_cnt_ms = 0;
						mission_step += 1;
					}
				}
				break;
				case 8:
				{
					mission_step += Horizontal_Move(100,150,90);
				}
				break;
				case 9:
				{
					if(time_dly_cnt_ms<10000)
					{
						time_dly_cnt_ms+=20;
					}
					else
					{
						time_dly_cnt_ms = 0;
						mission_step += 1;
					}
				}
				break;
				case 10:
				{
					OneKey_Land();
				}
				break;
				default:break;
			}
		}
		else
		{
			mission_step = 0;
		}
	}
}

三、树莓派安装

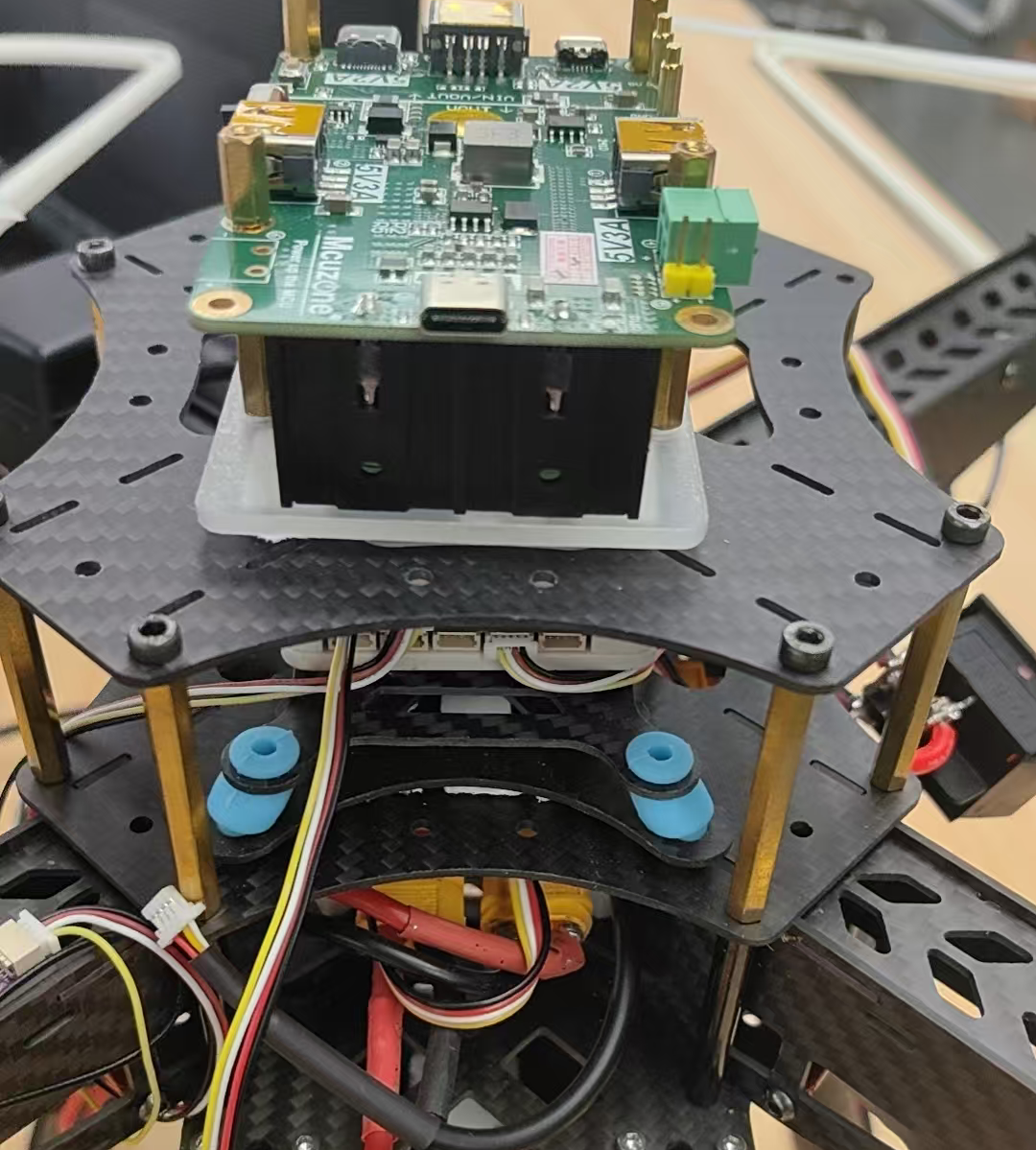

为了方便后续开发（如图传、ROS2 控制等），我在飞控平台上 3D 打印了一个额外平台用于安装树莓派和电源。
建模工具：SolidWorks（推荐 这个B站教程 入门）
安装效果：将树莓派、电源模块固定在打印平台上
后续优化：

• 目前整体重量偏大
• 下方空间利用率低
• 外观不够规整
• 计划重新设计结构并在分电板上加一个树莓派专用供电电路

总结

本篇完成了两件事：
成功运行并烧录匿名官方 Keil 工程代码，实现一键起飞、降落及完整程控任务。
在无人机平台上安装树莓派，为后续功能扩展做准备。
下一篇（五）将介绍如何在树莓派上配置环境、连接飞控以及初步实现无人机的远程控制与数据传输。

---

如有不足还请在评论区多多指教，如果有不懂的地方也可以评论区中提问，看到就会回复
ヾ(T(エ)Tヽ)
