一. 简介

本文简单来学习一下，当串口通信出现问题时，如何使用示波器调试。

二. 如何用示波器调试 uart通信问题

使用示波器调试 UART 通信问题是最直接有效的方法之一，通过观察 TX（发送）和 RX（接收）线上的波形，可以直观定位波特率、数据格式、信号质量、接线等问题。以下是具体的调试步骤和分析方法：

（一）、调试前的准备

硬件连接

将示波器探头连接到 UART 总线上：

探头 “信号端” 接发送设备的 TX 引脚（或接收设备的 RX 引脚）；

探头 “接地夹” 接系统共地（GND），确保参考电平一致。

若需对比发送和接收信号，可使用双踪示波器（两个探头分别接 TX 和 RX）。

示波器参数设置

        时基（Timebase）：根据波特率计算 “位时间”（1 / 波特率），时基设置为位时间的 1/5~1/2，方便观察单个位的波形。

例：9600bps 的位时间≈104μs，时基可设为 20~50μs/div（一屏可显示 10~20 个位，足够观察一帧数据）。

注意：“位时间”（Bit Time）它指的是传输一个数据位（bit）所需要的时间。

“时基”（Timebase）是示波器上的一个关键设置参数，它决定了示波器屏幕上水平方向每格（div）代表多长时间。

你可以把它理解为示波器的“时间尺子”——就像地图上的比例尺告诉你每厘米代表多少公里一样，时基告诉你屏幕上的每一格在时间上有多“宽”。

 举个例子：假设你设置时基为：

• 10 μs/div：表示屏幕水平方向每格代表 10 微秒。
• 如果屏幕有 10 格，那么整个屏幕显示的时间跨度就是 10 × 10 μs = 100 μs。

        电压量程（Vertical Scale）：UART 信号通常为 3.3V 或 5V，量程设为 1V/div 或 2V/div，确保波形完整显示（高电平不超出屏幕，低电平清晰可见）。

        触发方式：设置为 “边沿触发”，触发源选择接 TX/RX 的通道，触发边沿为 “下降沿”（UART 起始位为低电平，下降沿是一帧数据的开始）。

（二）、核心调试步骤与波形分析

步骤 1：确认是否有有效信号输出

        1. 观察现象：发送设备（如单片机、模块）发送数据时，示波器是否有连续的高低电平跳变？

        2. 无信号：可能是发送设备未正常工作（如未初始化 UART、引脚配置错误）、TX 引脚损坏，或线路断路。

        3. 有信号：继续分析波形细节。

步骤 2：验证波特率是否正确

UART 的波特率由 “位时间”（每个数据位的持续时间）决定，计算公式：

位时间 = 1 / 波特率（如 9600bps 的位时间≈104μs，115200bps≈8.68μs）。

      1.  调试方法：找到一帧数据中连续的高电平或低电平段（如停止位为高电平，可测量其持续时间）；用示波器的 “测量工具”（Time Measurement）测量单个位的时间（从一个边沿到下一个同边沿的间隔）；

计算实际波特率（1 / 位时间），与理论值对比（允许 ±3% 以内的偏差，否则会导致乱码）。

      2.  异常情况：实际位时间远大于理论值（如理论 104μs，实际 208μs）→ 波特率仅为理论值的一半，可能是发送方配置错误。

步骤 3：检查数据格式是否匹配（数据位、停止位、校验位）

UART 一帧数据的结构为：起始位（1 位低电平）→ 数据位（5~8 位）→ 校验位（0 或 1 位）→ 停止位（1~2 位高电平）。通过波形可直观拆解：

       1. 数据位验证：观察起始位（低电平）之后、校验位 / 停止位之前的有效位数量。

例：若配置为 8 位数据位，起始位后应连续出现 8 个高低电平（代表数据 0/1），多 1 位或少 1 位均为格式错误。

       2. 停止位验证：数据位 / 校验位之后的高电平数量即为停止位。

例：配置 1 位停止位，则数据位后应有 1 位高电平；若实际出现 2 位，说明发送方停止位配置错误。

      3.  校验位验证：若启用校验位（奇 / 偶），数据位与校验位的总 “1” 的个数应符合规则（偶校验为偶数，奇校验为奇数）。

例：数据位为 “10010110”（含 4 个 1，偶数），偶校验位应为 “0”（总 1 的个数保持偶数），若波形中校验位为 “1”，则校验方式不匹配或传输错误。

步骤 4：分析信号质量（判断干扰、硬件问题）

即使波特率和格式正确，信号质量差也会导致乱码，需重点观察以下特征：

       1. 高低电平是否达标

3.3V UART：高电平应≥2.0V（典型 3.3V），低电平应≤0.8V（典型 0V）；

5V UART：高电平应≥3.0V（典型 5V），低电平应≤1.0V。

若高电平低于阈值（如仅 1.5V）→ 可能是线路阻抗过大、发送端驱动能力不足，或电源电压异常。

       2. 波形是否畸变

        过冲 / 欠冲：信号跳变时出现超出高 / 低电平范围的尖峰（如 3.3V 信号跳变时出现 5V 尖峰）→ 可能是线路未端接、线缆过长，或附近有强干扰（如电机、继电器）。

        上升沿 / 下降沿过缓：信号从低到高（或高到低）的过渡时间过长（超过位时间的 1/10）→ 可能是线路电容过大（线缆过粗、过长），或发送端输出阻抗过高。

        3. 是否有噪声干扰

波形上出现随机的小毛刺、抖动（如高电平中突然出现短暂低电平）→ 可能是未接地、线缆未屏蔽，或附近有电磁干扰源（如变频器、射频设备）。

步骤 5：验证接线与双向通信是否正常

        1. 单向通信检查：发送方发送固定数据（如 “0x55”，二进制 “01010101”，波形应为交替高低电平），观察接收方 RX 引脚的波形是否与发送方 TX 完全一致（允许微小延迟）。

若 RX 无波形→ 可能是 TX/RX 接线反接（TX 接 TX、RX 接 RX），或线路断路。

若 RX 波形与 TX 完全不同→ 可能是共地未接（双方参考电平不一致），或接收端硬件故障。

        2. 双向通信检查：用双踪示波器同时观察 TX 和 RX，发送方发送数据后，接收方应回复预期数据（如协议规定的应答），若回复波形异常（如乱码、无应答），则需排查接收方的处理逻辑。

三、为什么说“时基设为位时间的 1/5 ~ 1/2”更好？

在调试 UART 通信时，你想清楚地看到每一个数据位（bit）的波形，比如起始位、数据位、停止位。

• 位时间 = 1 / 波特率
  比如波特率 9600 → 位时间 ≈ 104 μs

• 如果你把时基设为 20 μs/div（大约是 104 μs 的 1/5）：

  • 一个 bit 的宽度会占据约 5 格（104 ÷ 20 ≈ 5.2）
  • 这样你就能清晰地看到这个 bit 的电平是否稳定、边沿是否陡峭、有没有噪声。

• 如果时基太大（如 100 μs/div），一个 bit 几乎只占一格，细节看不清；

• 如果时基太小（如 2 μs/div），一个 bit 会拉得很长，浪费屏幕空间，看不到完整一帧。

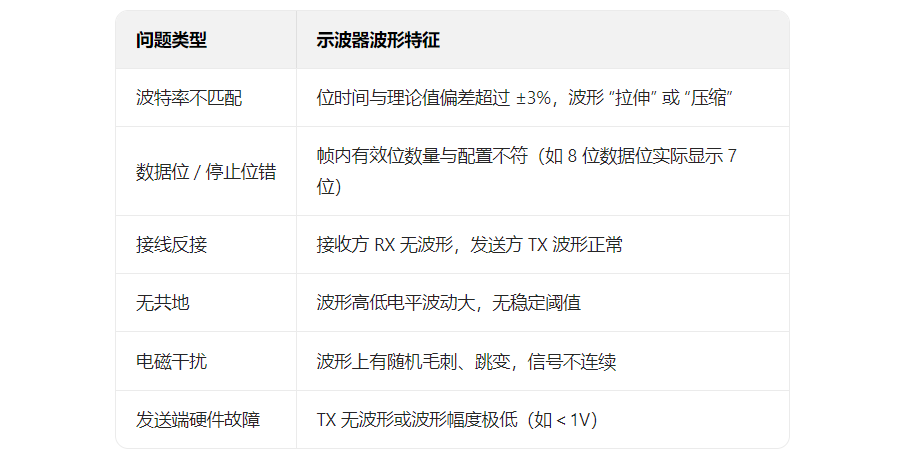

常见问题与波形对应关系：
