模块说明

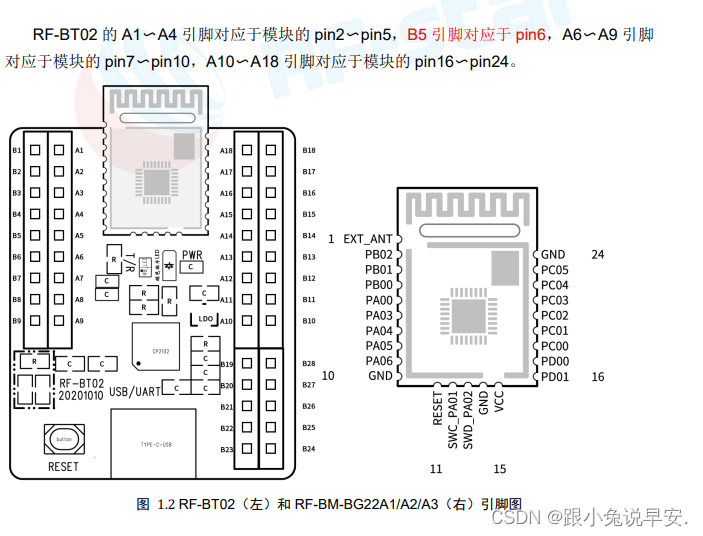

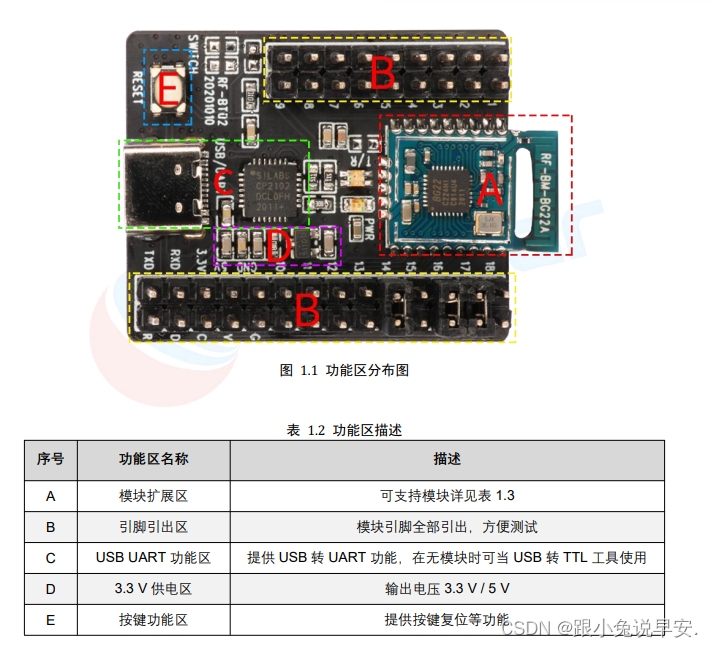

模块分区功能说明

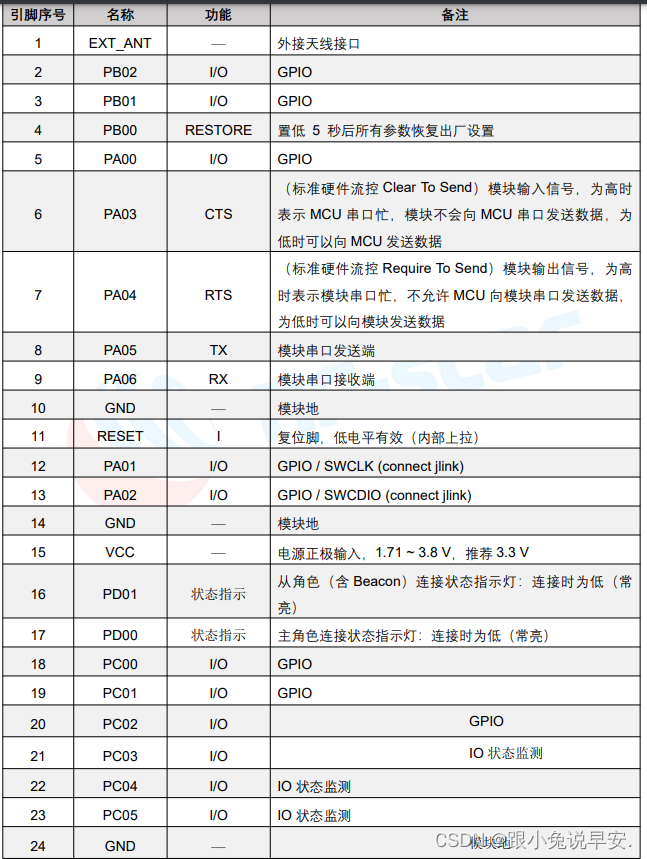

模块引脚说明

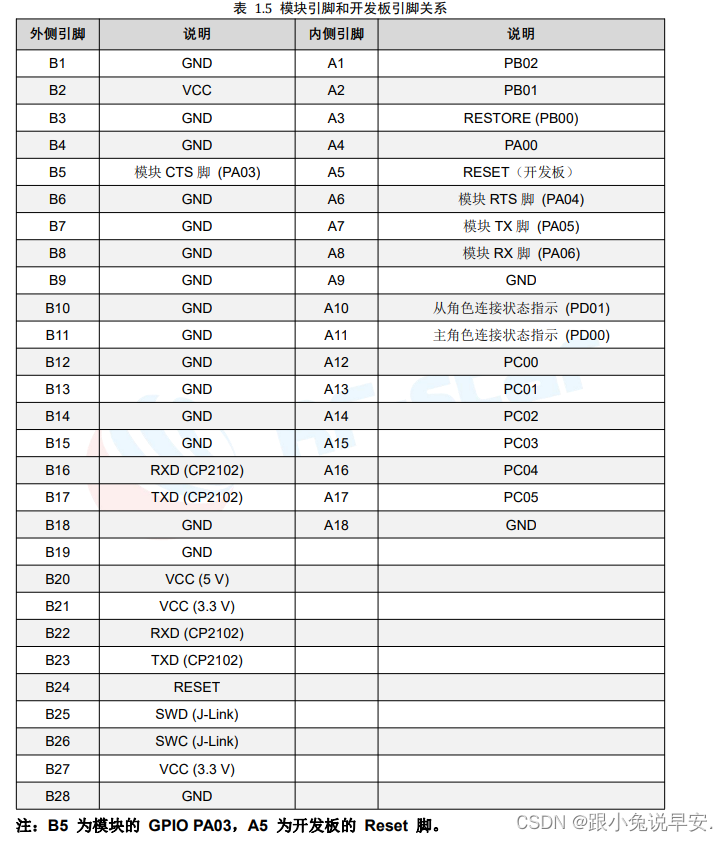

引脚引出区说明：


安装驱动：

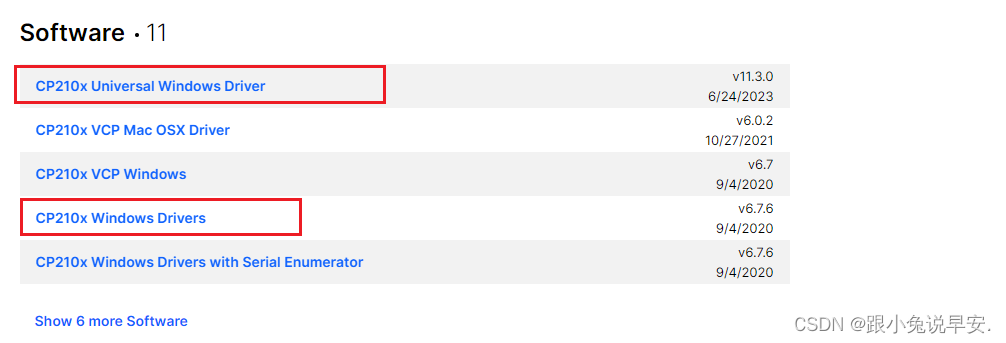

去官网下载CP210X驱动，下载一个即可。
https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers?tab=downloads

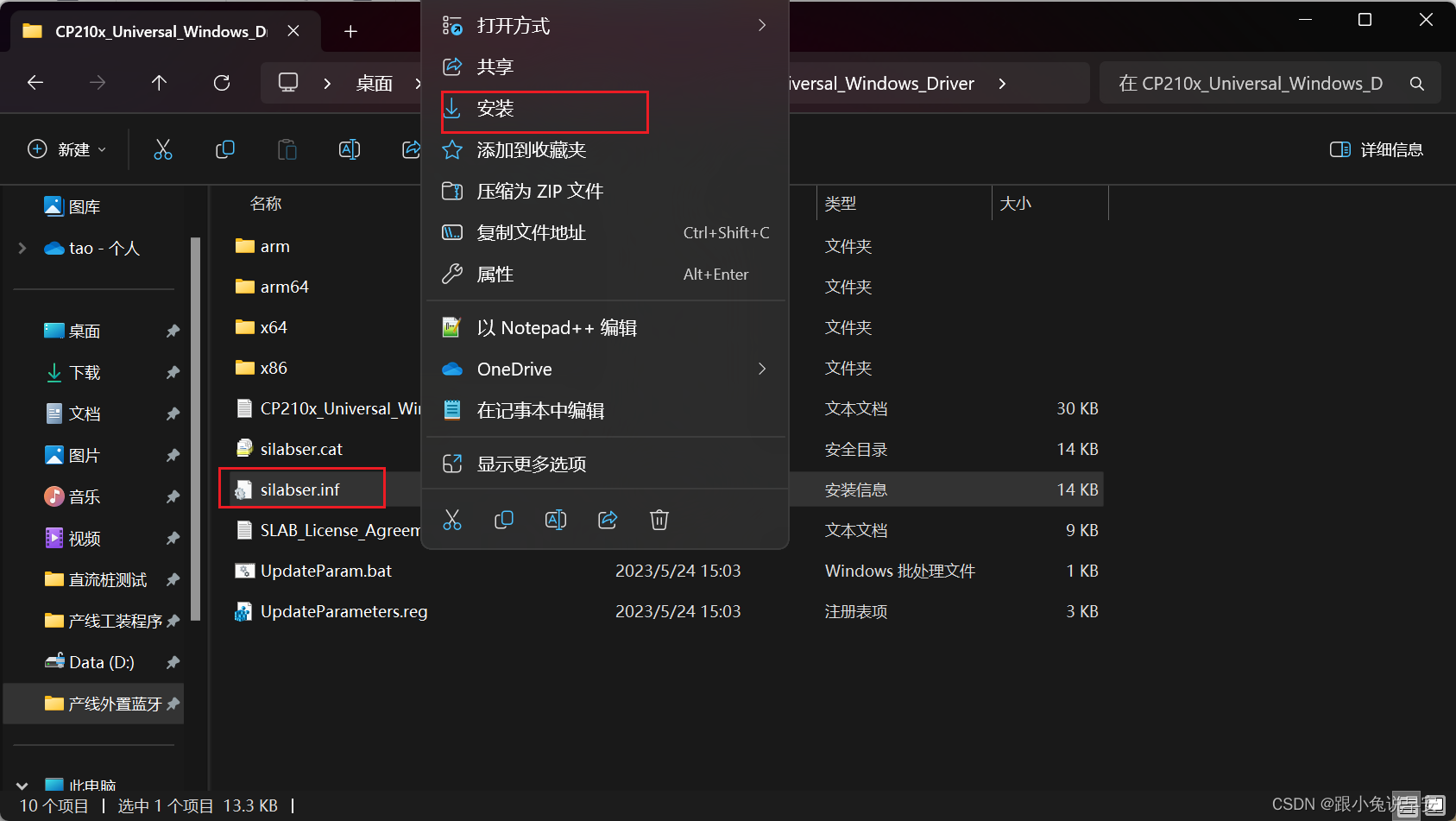

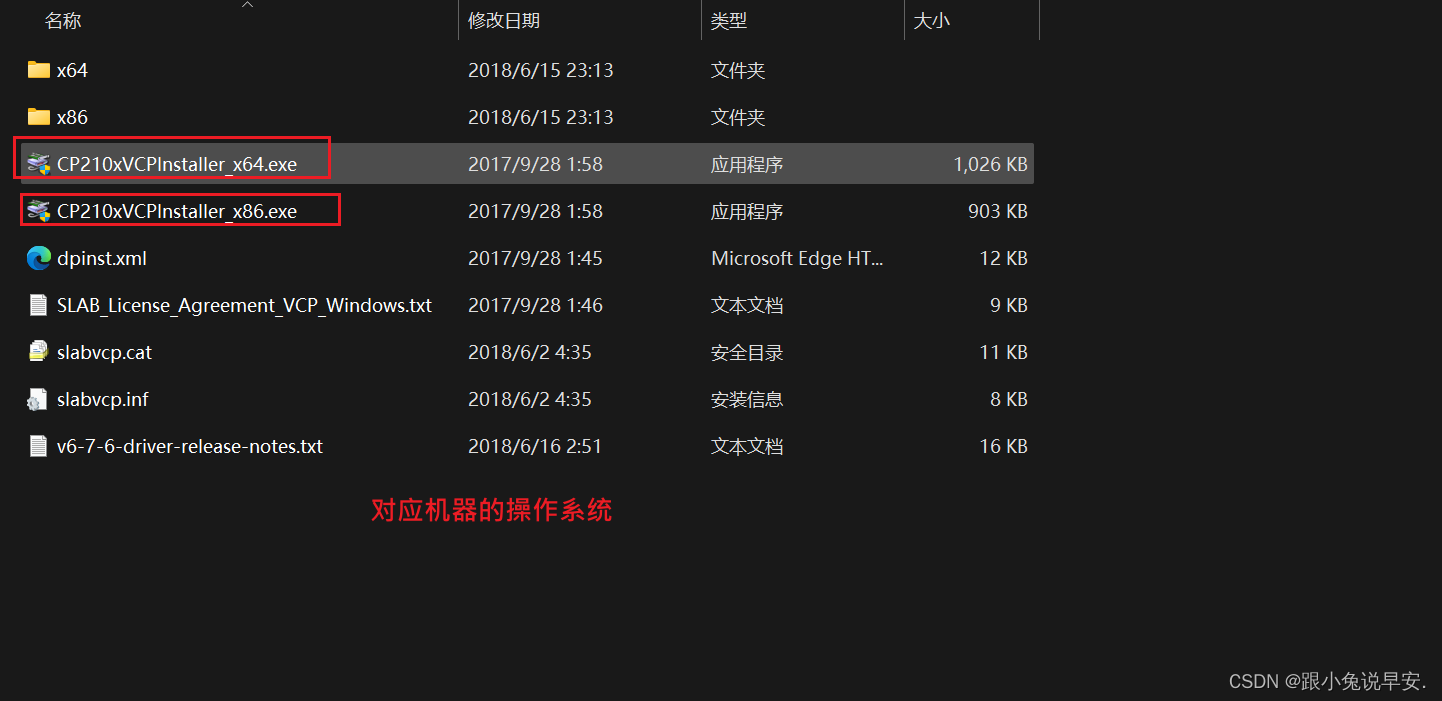

下载压缩包解压后安装（只要安装下面一种即可，win7推荐第二种安装方式）
方式一

方式二

使用配线：

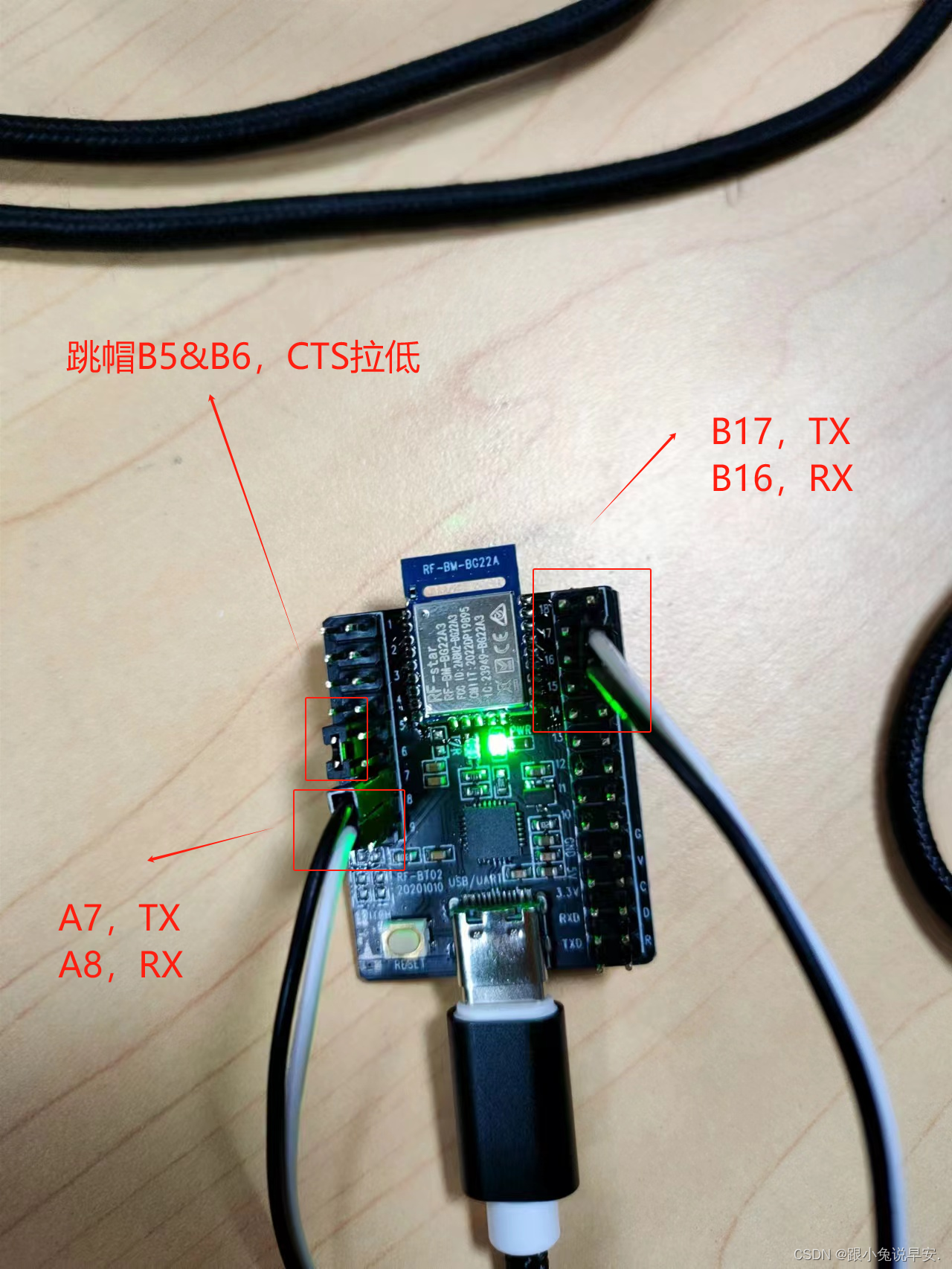

准备 RF-BT02 + RF-BM-BG22Ax，USB to Type-C 线和若干杜邦线。用杜邦线连接以下引脚： A7 连接 B22 或 B16 (TX → RXD), A8 和连接 B23 或B17 (RX →TXD)，为了透传可靠请将 CTS 拉低（B5 连接 GND）。

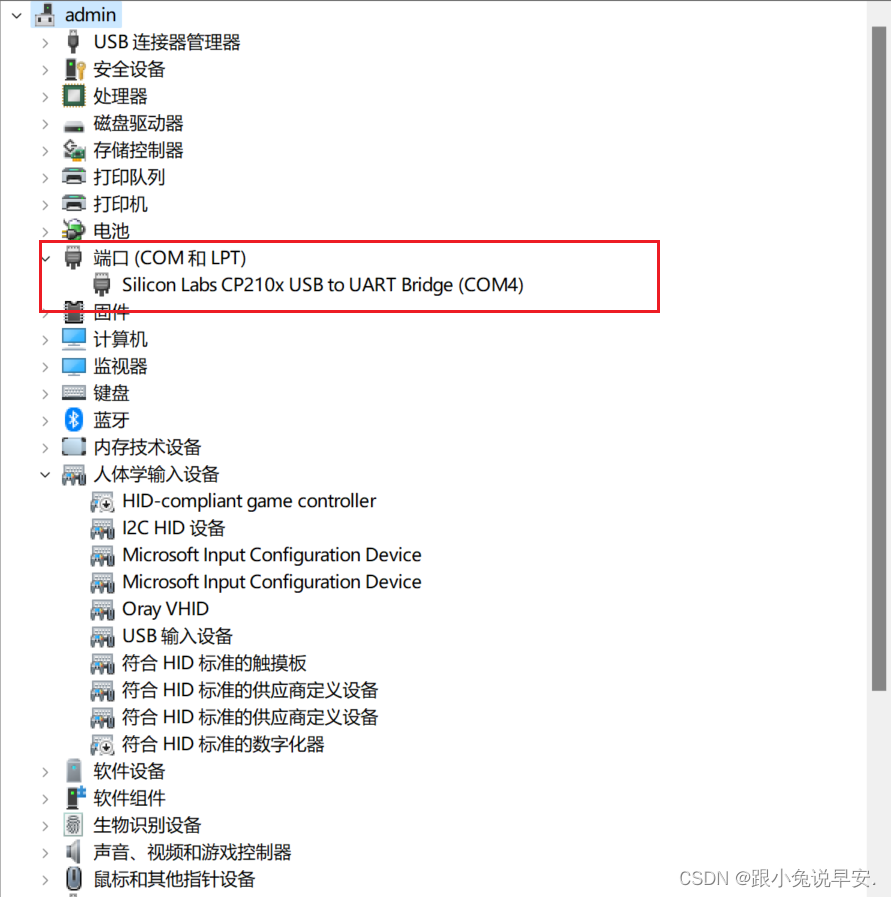

usb插入电脑，查看是否有端口

使用sscom用于串口收发

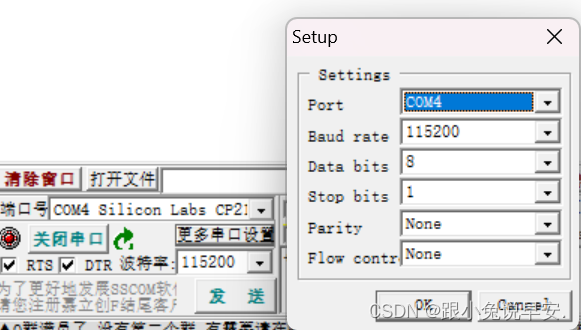

串口通信配置，使用其他串口配置一样（sscom可以自动识别USB-to-TTL 驱动程序）

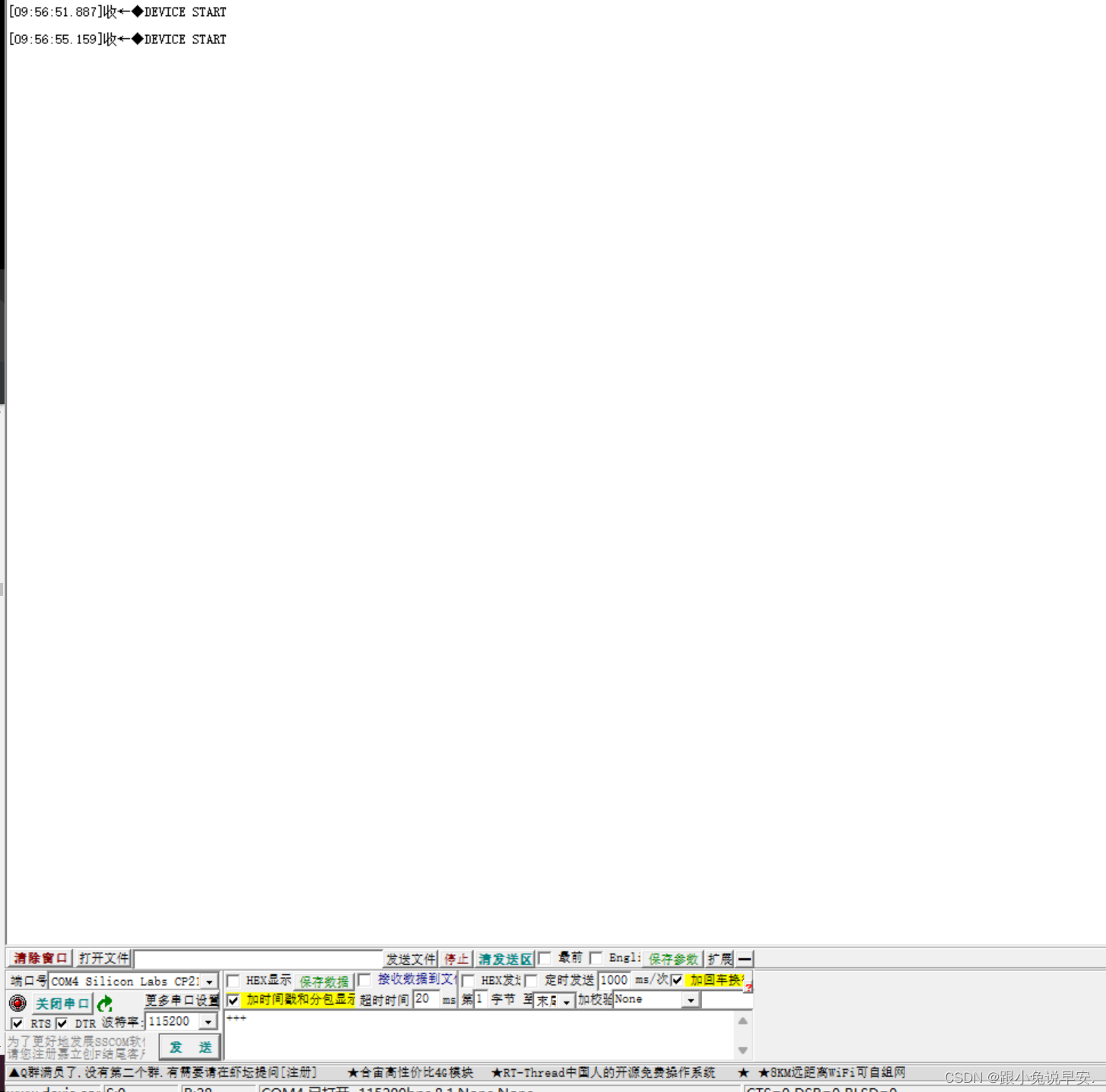

打开串口，重新插拔模块或按复位键上电打印“DEVICESTART”

到此完成简单配置。

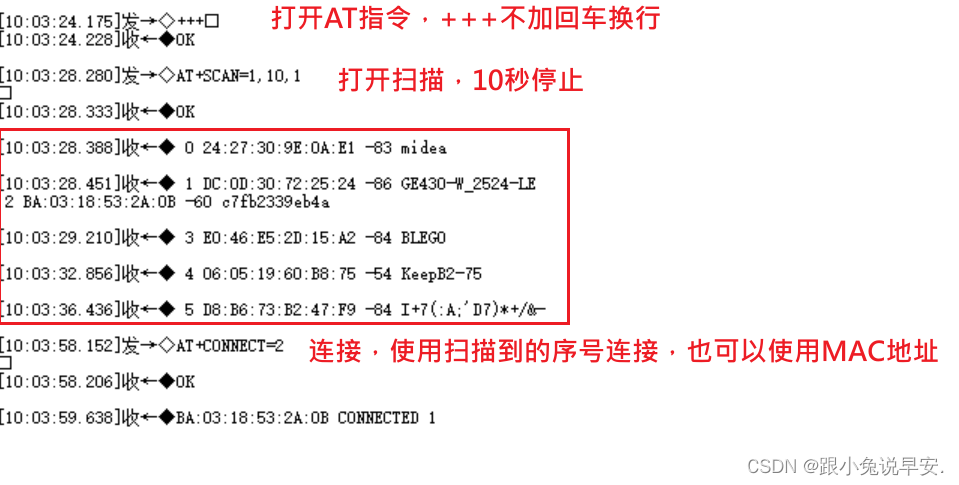

简单使用，其他指令与详细描述参考官方文档
