在嵌入式开发与传感器应用验证场景中，一套易用且可靠的测试工具往往能显著提升开发效率。谷德科技推出的 UART 接口红外测温测试套装（适配 GD60914、GD60916、GD60917、GD60920、GD60932 系列），主打 "即插即用" 的传感器调试体验。博主从某宝采购了一套GD60914UCA测试套装和一套GD60932UAC测试套装，接下来我将从硬件配置、操作流程、功能验证三个维度，对这套测试工具进行深度测评，为开发者提供选型参考。

一、硬件套装组成与接口设计解析

        该测试套装的核心优势在于谷德传感器极简的UART通讯接口，只需一个TTL-USB模块，无需额外采购配件即可完成从硬件连接到数据读取的全流程。实测包含以下组件：

• 核心传感器： GD60914U（A/B/C 型）、GD60916U、GD60920U、GD60932U 等多型号选择，均采用 UART 通信接口，搭配PCB 板便于标准化测试
• TTL-USB 转换模块：实现 UART 信号与 USB 接口的转换，支持 3.3V 供电（关键注意点：禁止接入 5V 电源，否则可能烧毁传感器）
• 配套线材：4 根杜邦线，满足引脚交叉连接需求（TX 接 RX，RX 接 TX）

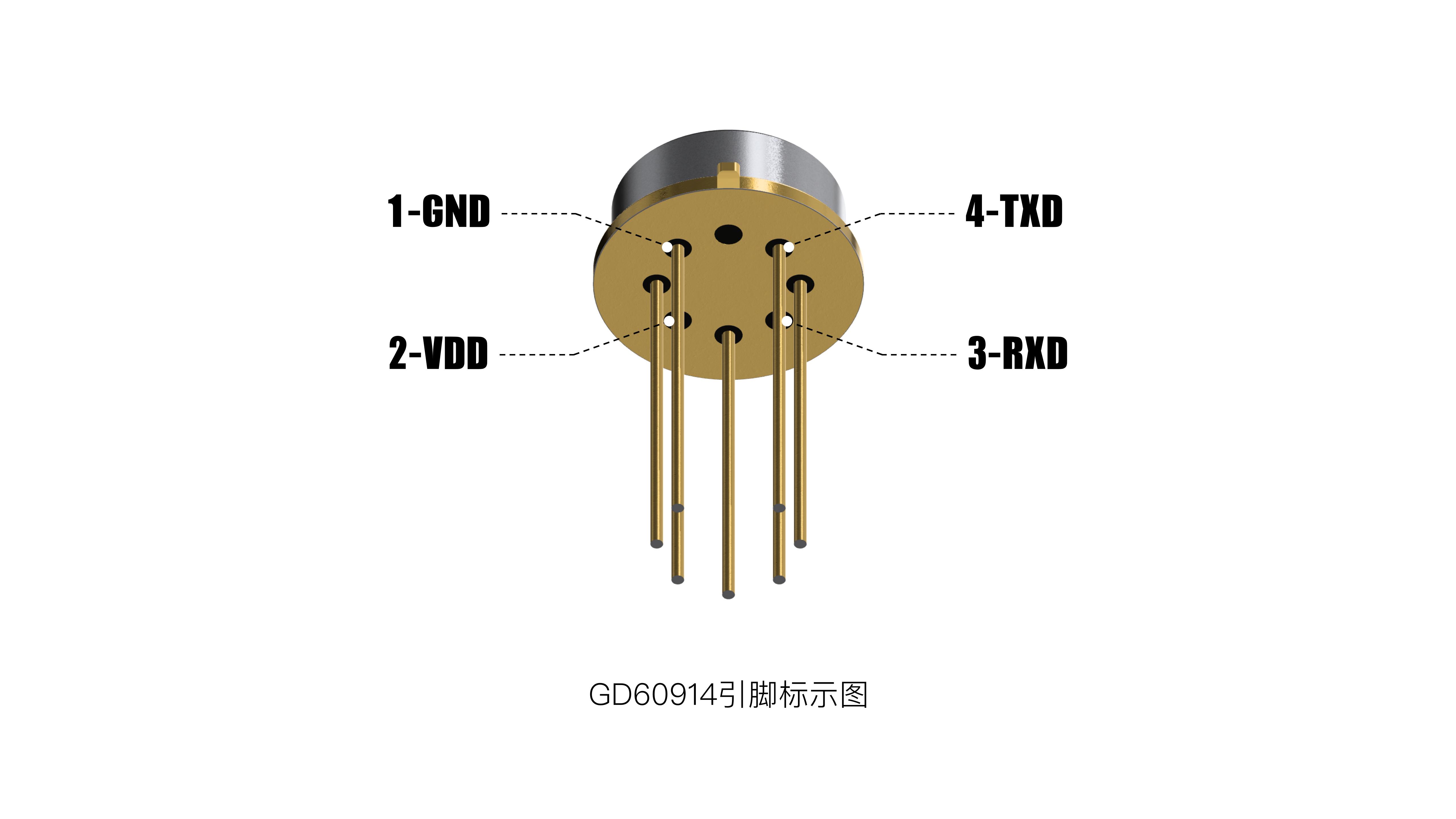

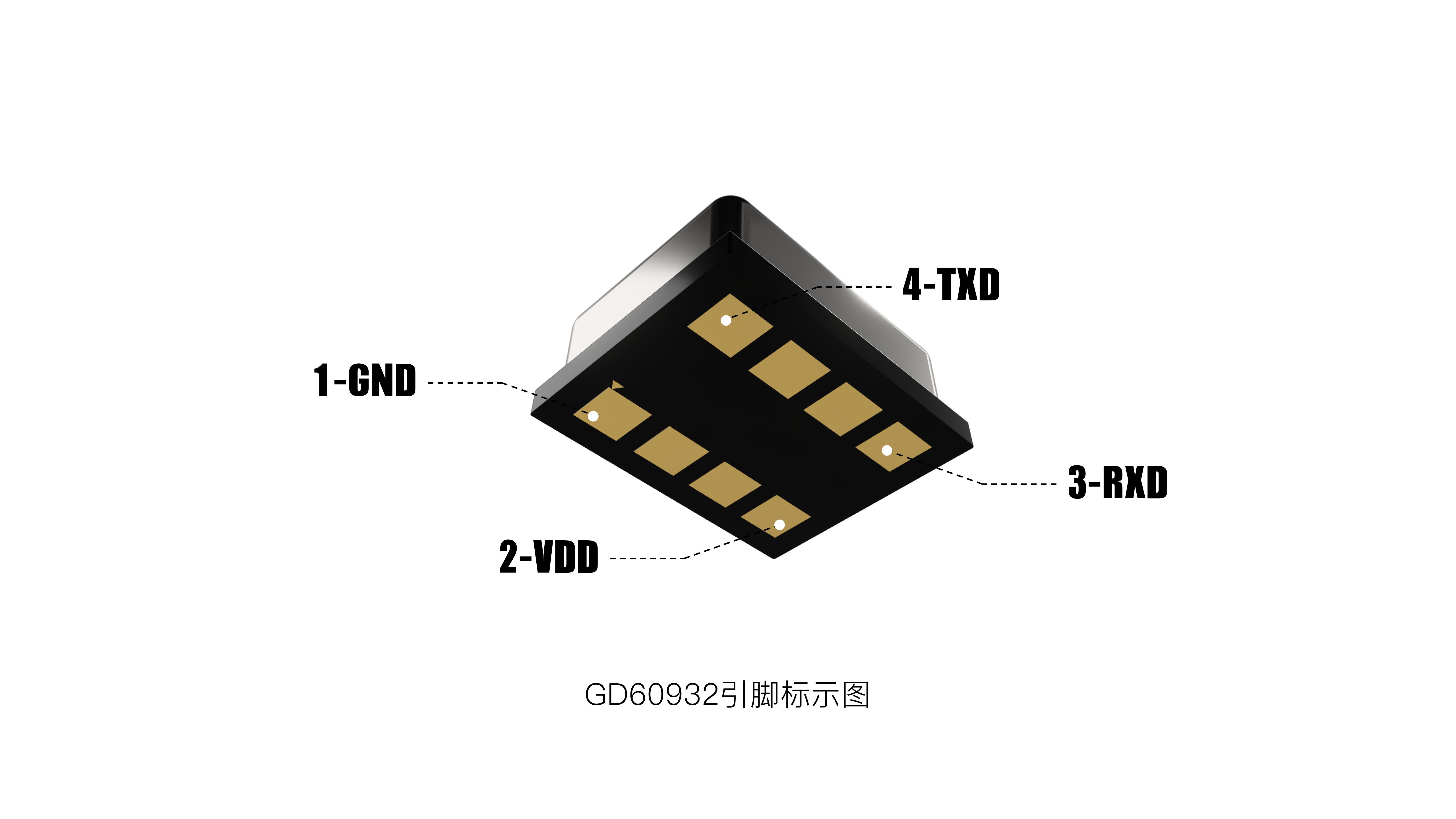

• 结构细节：传感器模块底部引脚定义清晰（如下图表）

二、测试流程与通信协议实测

        作为面向开发者的工具，操作便捷性与协议稳定性是核心评价指标。实测发现，该套装的测试流程高度简化，仅需四步即可完成温度读取：

2.1 硬件连接：交叉接线的关键细节

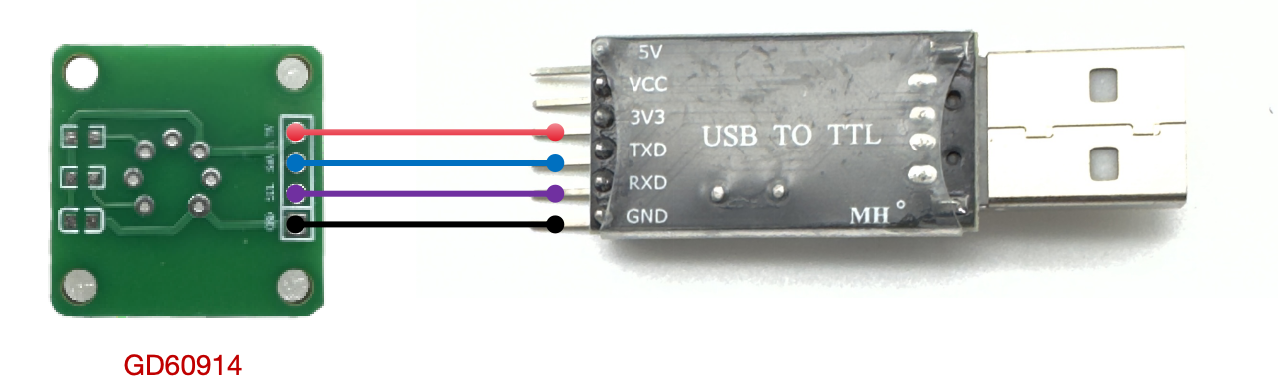

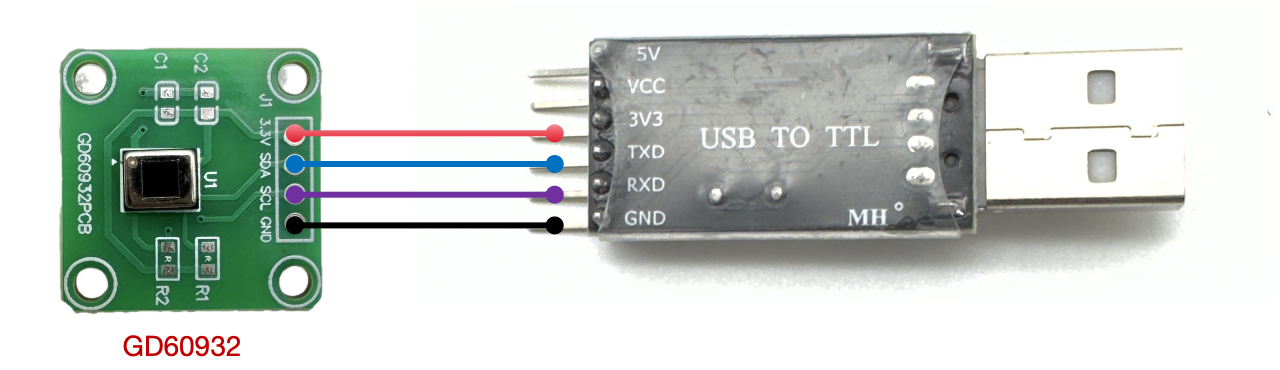

1. 使用杜邦线连接 TTL-USB 模块与传感器：

   • TTL 的 TXD → 传感器的 RXD（引脚 3）
   • TTL 的 RXD → 传感器的 TXD（引脚 4）
   • TTL 的 GND → 传感器的 GND（引脚 1）
   • TTL 的 3.3V → 传感器的 VDD（引脚 2）
     注意：必须严格遵循 "TX 对 RX" 的交叉连接原则，且电源只能接 3.3V

2.

           将 TTL-USB 模块插入电脑 USB 口，系统自动安装 CH340 驱动（未安装时需手动补充），设备管理器中可识别为 "USB-SERIAL CH340" 虚拟串口。

   • 套装的PCB测试板非常实用，开发者不需要重新设计测试夹具即可完成多型号对比验证。

2.2 软件配置：串口参数的型号适配

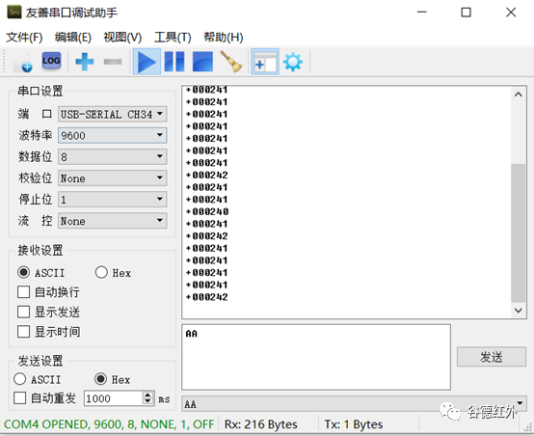

使用 "友善串口调试助手" 进行配置，关键参数需根据传感器型号调整：

• MS 型号（采样率 300ms）：波特率 9600、数据位 8、校验位 None、停止位 1、流控 OFF
• FS 型号（采样率 20ms）：波特率 115200，其他参数同上
• 接收格式设为 ASCII，发送格式设为 HEX



2.3 指令交互：极简协议的高效性

        测试发现，该套装采用无握手指令集，仅通过两条核心指令即可完成温度测量：

• 发送AA指令：切换至物温模式，返回数据格式为+000XXX（如+000242表示 24.2℃）
• 发送AB指令：切换至体温模式，返回格式相同（如+000365表示 36.5℃）

        实测数据稳定性：在 25℃室温环境下，连续发送AA指令 100 次，返回温度波动范围为 24.0℃-24.3℃，标准差 0.08℃，数据一致性良好。

三、开发场景适配性分析

        从开发者视角来看，这套测试套装的核心价值体现在三个方面：

1. 低成本验证：相比专业的红外测温校准设备，整套工具成本不到 从43元到200 元（不同传感器价格不一样），适合低成本快速进行前期传感器选型测试
2. 快速集成能力：简化的 UART 协议可直接移植到 STM32、Arduino 等嵌入式平台，官方提供的 Python 解析示例（如下）可快速验证通信逻辑：

   python

   运行

   import serial
   ser = serial.Serial('COM4', 9600, timeout=0.5)
   ser.write(b'\xAA')  # 发送物温指令
   print(ser.readline().decode().strip())  # 读取返回温度


3. 多型号兼容优势：同一测试环境下可快速切换 GD60914系列/60932系列 等不同型号，便于对比不同传感器的响应速度与精度差异

四、测评总结与建议

核心优势：

• 硬件组合完整，开箱即可测试，无需额外配件
• 通信协议极简，降低二次开发门槛
• 多型号兼容，适合传感器选型对比

改进建议：

• 建议增加引脚防呆设计，避免误接 5V 电源导致损坏
• 串口工具可集成自动解析功能，直接显示温度值（当前需手动计算）

总体而言，谷德科技 UART 接口红外测温测试套装是一套性价比极高的传感器验证工具，尤其适合中小团队与个人开发者进行红外测温技术的快速原型验证。其极简的操作流程与稳定的通信性能，能够有效降低红外传感器应用开发的入门门槛。
