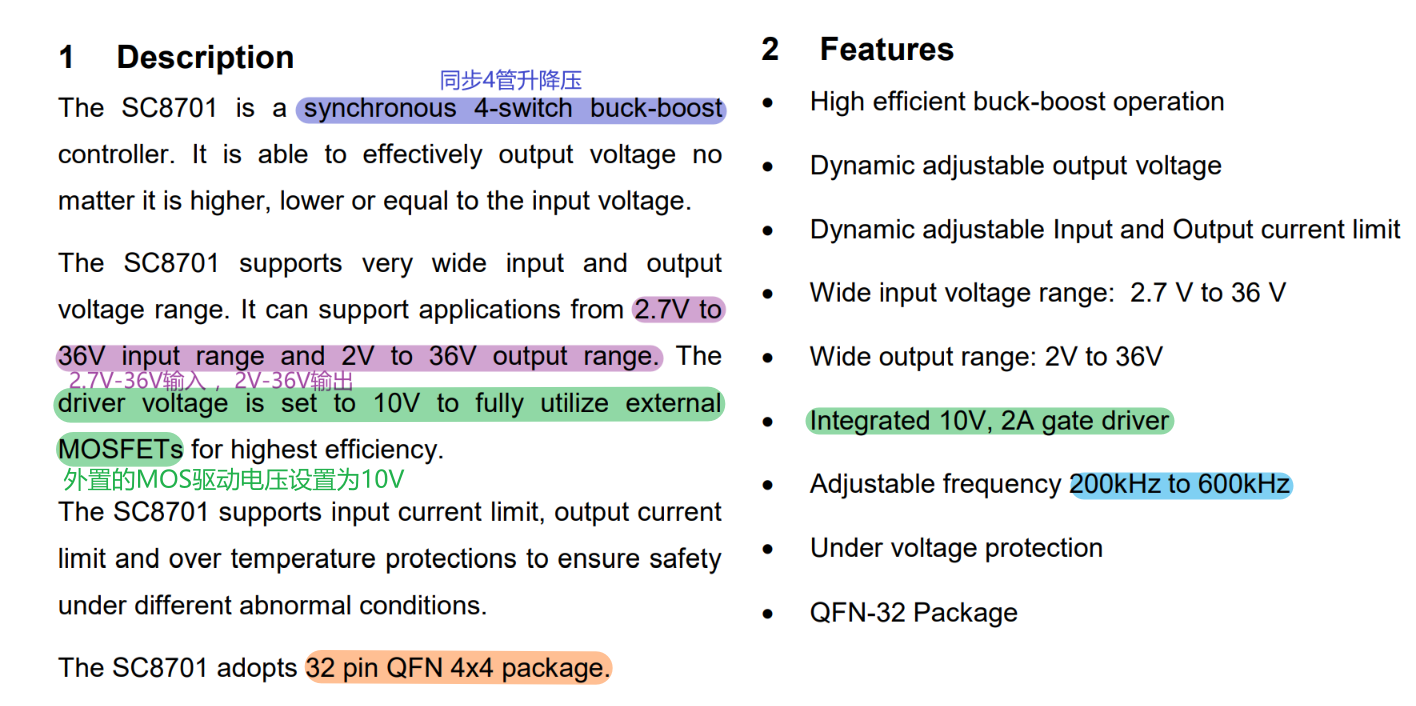

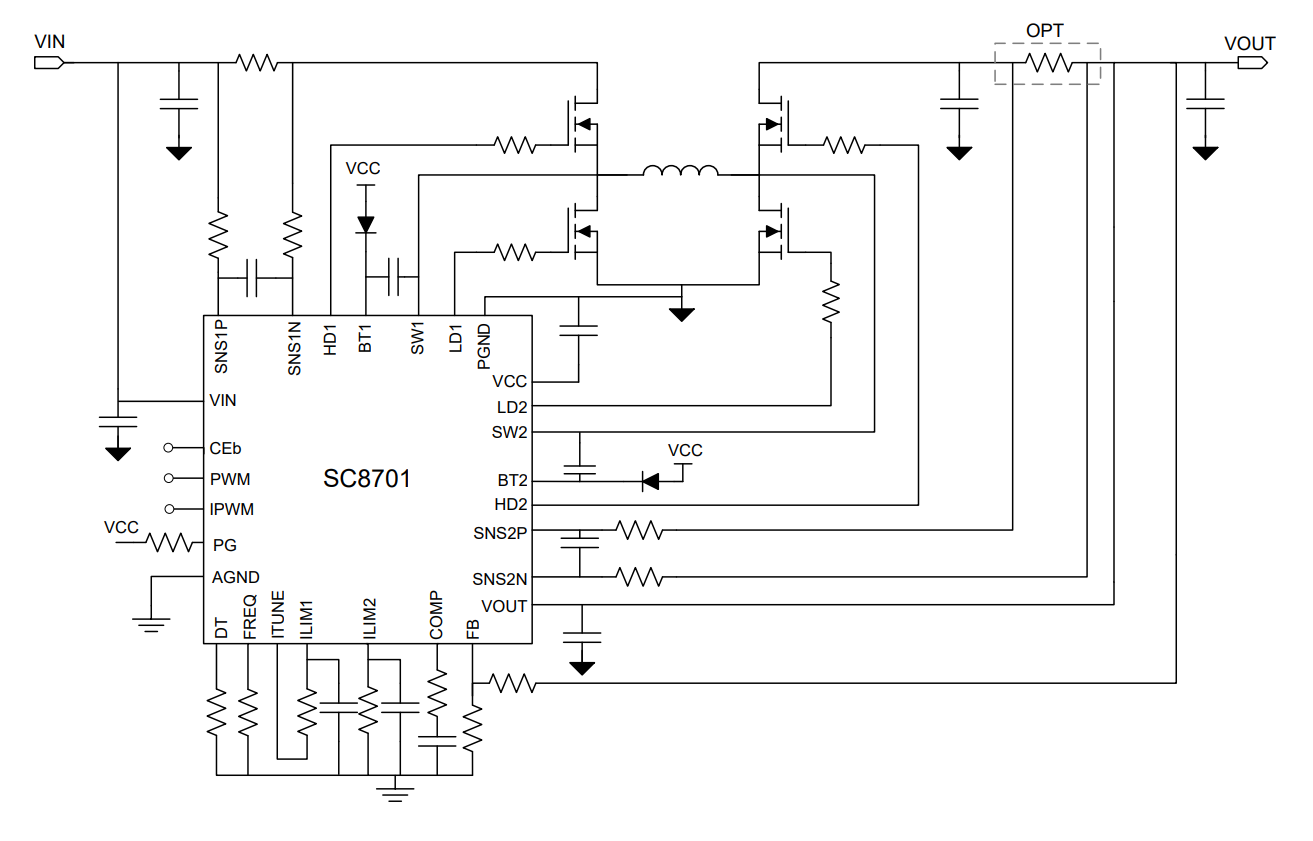

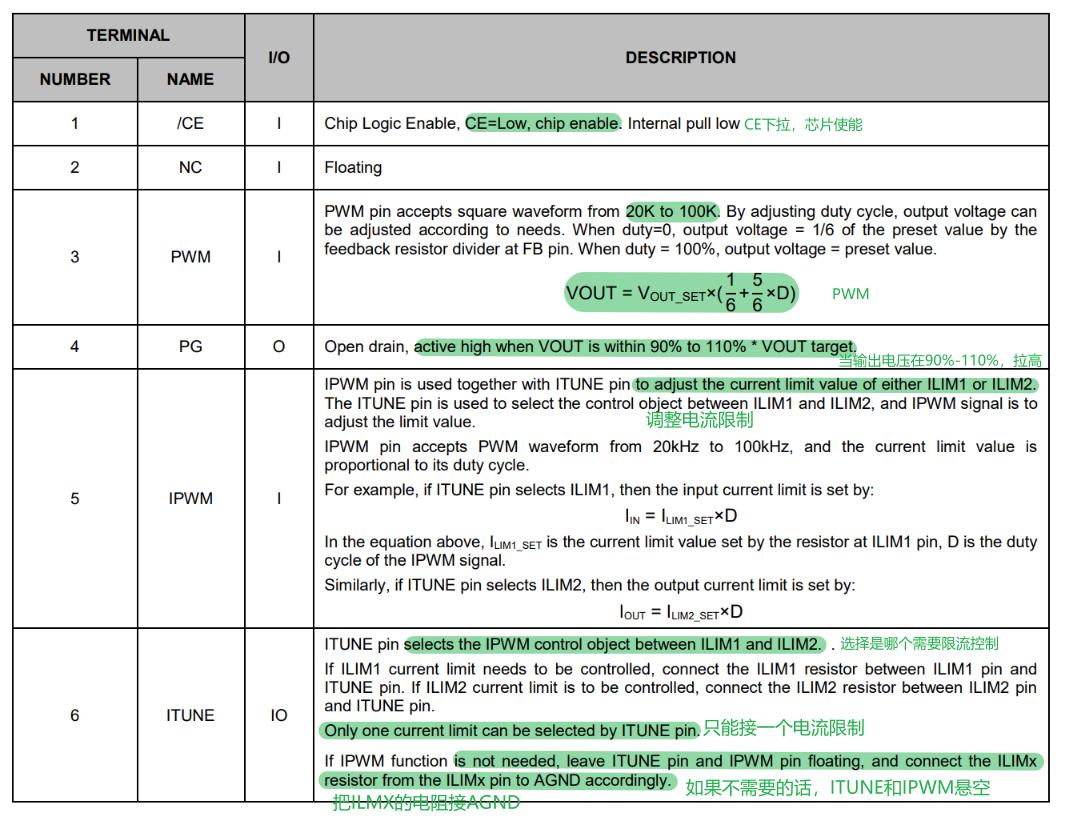

USB电源原理图二SC8701升降压芯片

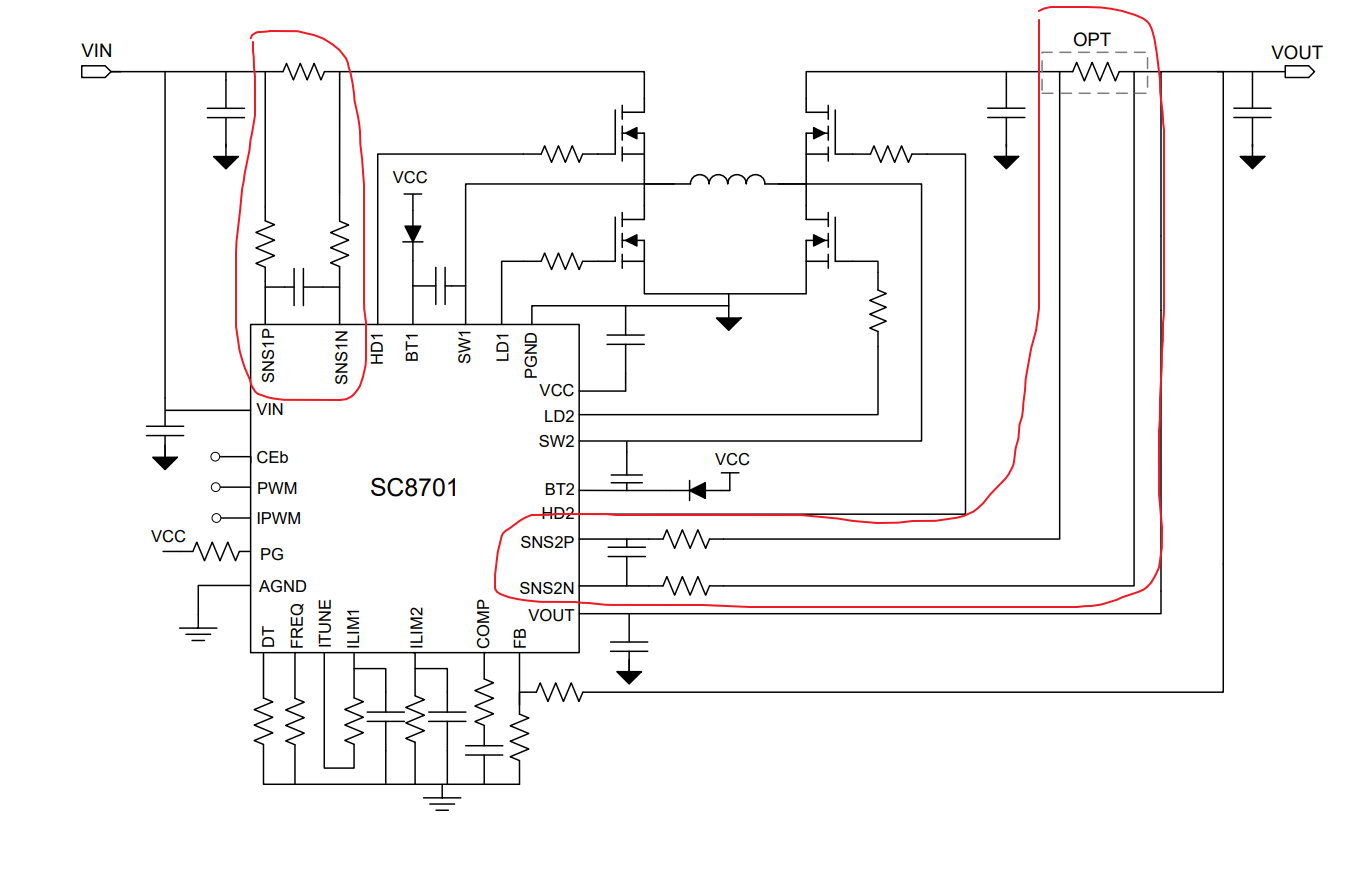

输入端的上管ON，下管OFF，输出端的上管和下管通过PWM控制开合，这就是BOOST升压电路。输入端上管和下管用PWM控制开关，输出上管ON，下管OFF，这就是BUCK降压电路。输入电流采样和输出电流采样。
·

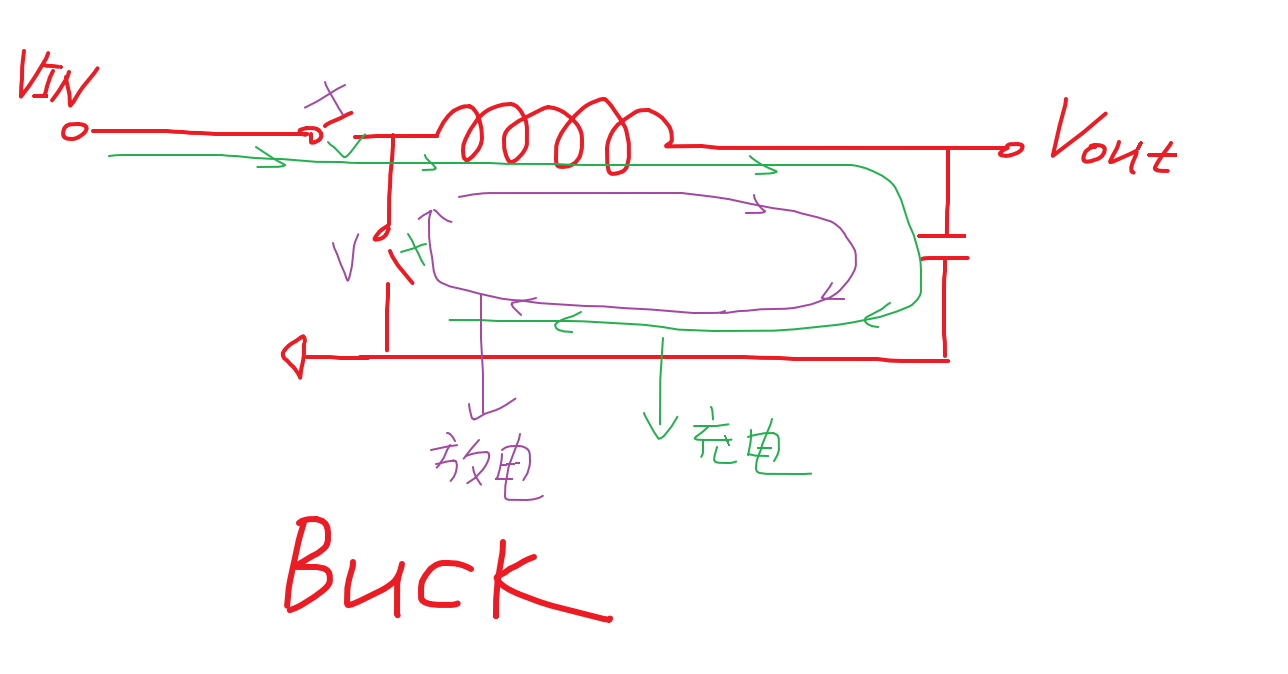

输入端上管和下管用PWM控制开关，输出上管ON，下管OFF，这就是BUCK降压电路。
输入端的上管ON，下管OFF，输出端的上管和下管通过PWM控制开合，这就是BOOST升压电路。

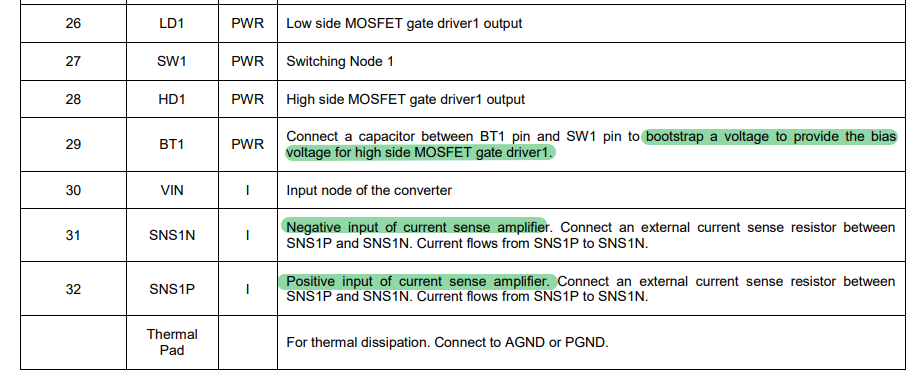

输入电流采样和输出电流采样。
