本文档主要介绍如何利用Auto CAD 2018软件将板卡的板框图进行合并为完整的线段，以方便后续layout时，不再特意通过PADS软件来闭合线段。

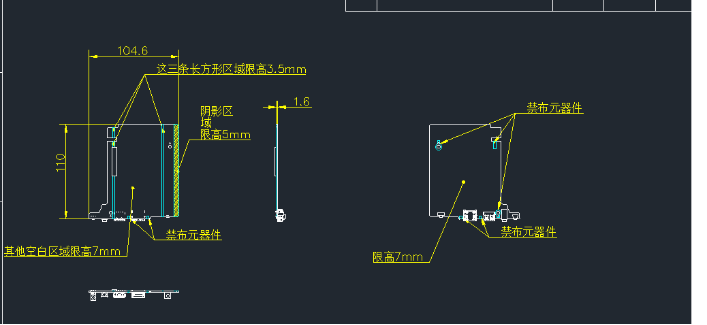

1、启动AutoCAD 2018软件，打开需要操作的结构图纸。

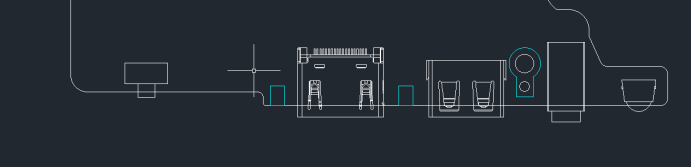

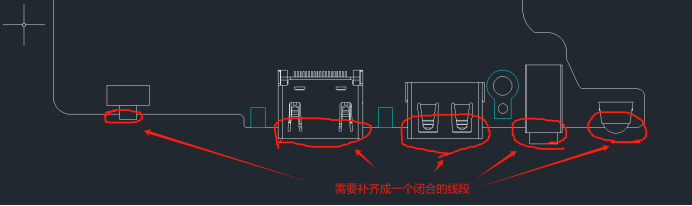

2、删去多余的文本以及注释说明（其实不删去也是可以的，看个人习惯），仅保留正面与背面框图（注意若外框图不是闭合的线段，需要先将线段进行补齐闭合）。如下图所示。

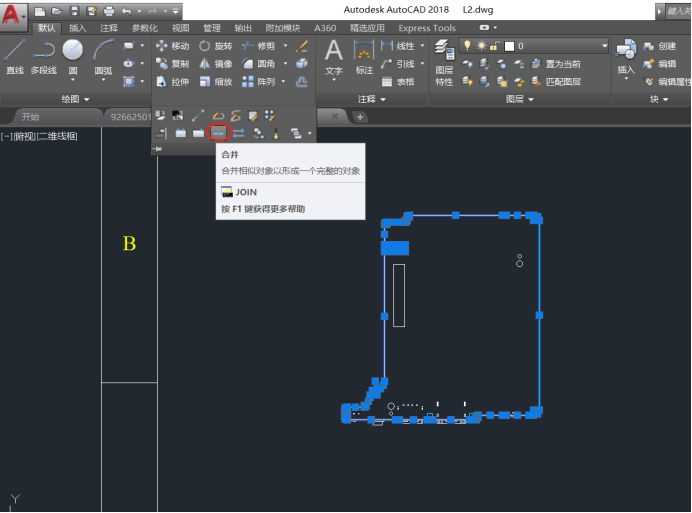

3、点击需要合并的全部线段，接着在“默认”菜单栏下的“修改”选项中选择“合并”选项（亦可使用快捷键J+回车键进行合并）。具体操作如下图所示。

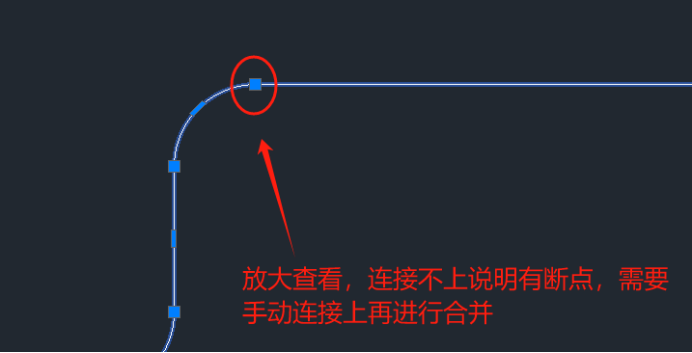

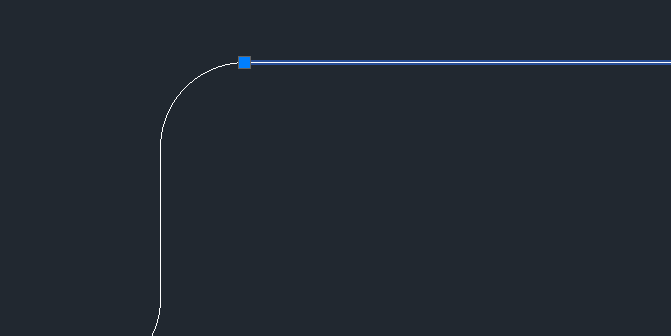

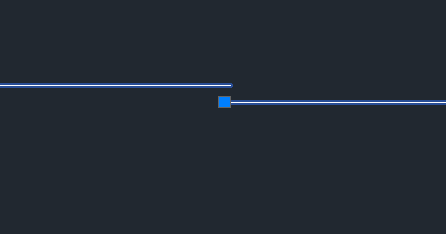

4、完成线段合并操作后，请点击合并后的线段进行查看。如果发现仅部分线段被合并，需仔细检查各线段连接处的端点是否有未连接的情况（建议放大视图以便于观察），很多大佬合并线段失败的原因基本都是有断点导致的，建议放大看看哈。具体如下图所示。

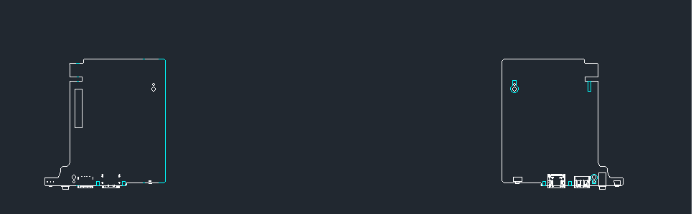

5、同理，对图纸内多处未连接部分进行放大并补齐连接。单击线框显示全体板框图，即表示已成功合并。

      至此，如何使用AutoCAD18将板框图进行合并的方法就完成了，个人觉得先在AutoCAD将板框图进行闭合会更方便一点，毕竟PADS软件闭合板框还是挺麻烦的，哈哈哈。
