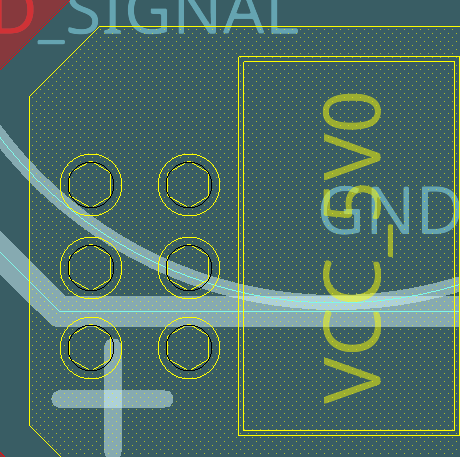

这是正常顶层电源网络铺铜里打的电源过孔，因为四层板设计里有电源层，电源层里有VCC_5V0的铜皮，所以打了多的过孔可以更好的增加连通性，让电流有更多路径可以走到电源层，就是增大了电流承载面积。

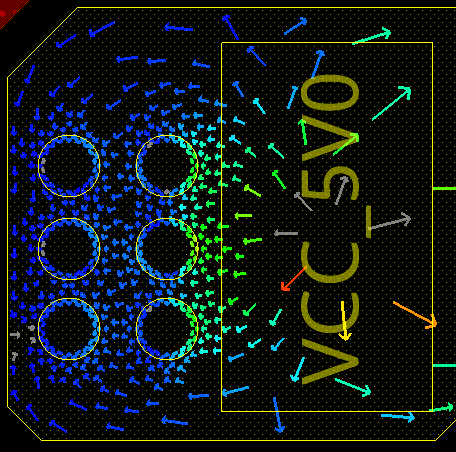

很明显，过孔后，电流密度更高了。

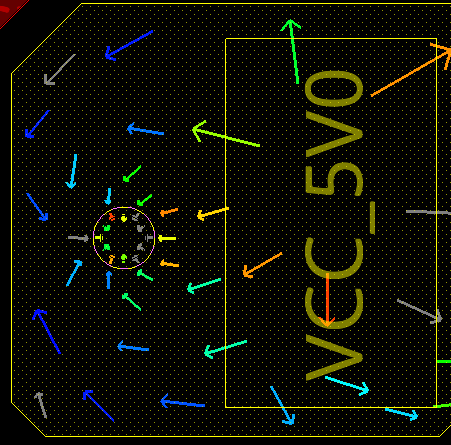

下图是一个过孔的情况：

这种情况下，电流通过就少，如果功率大，电流在流经过孔时因数量不足导致路径阻抗升高（过孔寄生电感增大约0.5nH/个）。根据欧姆定律（ΔV = I×R），大电流下阻抗增大会造成显著的电压跌落，负载端（如CPU、FPGA）电压低于工作阈值，引发芯片误动作、复位或宕机。

  过孔是电流瓶颈，单个0.2mm孔径过孔仅能安全承载约1.2A电流。若过孔数量不足（如2A电流仅用1个过孔），电流密度远超设计极限，导致焦耳热剧增，局部温度可升至90℃以上（正常应<80℃），引起铜箔氧化、阻焊层碳化，甚至过孔断裂，红外热像显示，过孔稀疏区域的温差可达15℃以上，顶层电源需通过过孔连接内层电源平面（如L3层）。

  过孔不足时，高频电流回流路径被迫绕行，环路面积增大，寄生电感升高（可增至8nH），噪声通过ΔV=L·di/dt耦合到信号层，干扰敏感电路（如ADC、时钟），大电流环路（如电源-地层）等效为环形天线，辐射高频噪声，环路面积每增加一倍，辐射强度提升6dB。过孔不足时，回流路径延长，EMI在特定频段（如100MHz–1GHz）显著增强。

  大电流持续通过少量过孔，引发铜离子迁移（电迁移），使过孔电阻逐渐增大，最终开路。同时，局部热膨胀系数差异导致板材分层，过孔孔壁铜层开裂风险增加。

  所以在电源过孔里，如果不会计算过孔的话，能多过孔就尽量多过孔，如果高频板则需要多一些计算和仿真测试，再考虑过孔数量。

  对于接地过孔，我比较推荐电源的地走一块小的完整的铜皮连接在一起，而接地过孔紧密靠近每个焊盘，缩短回流路径，而其他正常的接地焊盘则就近走线过孔接地平面，然后顶层则不铺大面积的地铜了。

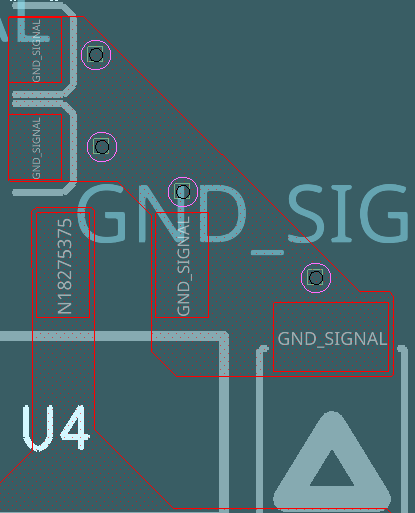

  如下图这样，焊盘旁边就近放置过孔，然后完整的小块铜皮包裹这些焊盘，这样抗干扰能力要强过大铜皮覆盖的情况，因为这样回流路径最短，大电容和小电容的回流速度近乎一致，能充分让电容发挥作用，而且由于没有了大面积铺铜，所以辐射不会影响到一块铜皮进而影响到整个电路板，而是只能影响一小部分的铜皮。

注：以上仅个人观点，如有错误，恳请批评指正
