今天我们来学习一下pcie 配置空间中的基本能力：

PCIe 的基本能力（Capabilities）是一组定义在 PCI 配置空间中的标准功能块，每个能力都有唯一的 Cap ID，用于标识该功能的类型和结构。 这些能力属于PCI/PCIe 规范的核心部分，几乎所有设备都会实现其中一部分，用来描述设备类型、链路参数、中断机制、PM 节能能力等。

它们和扩展能力（Extended Capabilities）不同，扩展能力通常位于配置空间 0x100 以后的区域，提供更高级、可选的功能（如 AER、ACS、SR-IOV 等），而基本能力通常集中在配置空间低 256 字节内，通过 Capabilities Pointer 链接。

简单来说：

基本能力 = 核心功能，保证设备和链路的基础可用性。
扩展能力 = 高级功能，可选增强，按需支持。

基本能力（Capabilities）查找方式

在 PCI 配置空间 Header 里有一个 Capabilities Pointer 字段（偏移 0x34）。
这个指针的值是第一个能力结构的偏移地址（必须是 4 字节对齐）。
每个能力结构的开头都有：
- Cap ID（1 字节）
- Next Pointer（1 字节，指向下一个能力结构的偏移）
如果 Next Pointer 为 0x00，表示能力列表到此结束。
所以第一个能力的位置可能是 0x40（常见），但也可能是别的位置，只要对齐就行。

扩展能力（Extended Capabilities）查找方式

扩展能力位于 PCI Express Extended Configuration Space，偏移 ≥ 0x100（256 字节以后的空间）。
第一个扩展能力的位置固定从 0x100 开始。
每个扩展能力结构有：
- Ext Cap ID（16 位）
- Version（4 位）
- Next Offset（12 位，指向下一个扩展能力）
如果 Next Offset 为 0，表示结束。

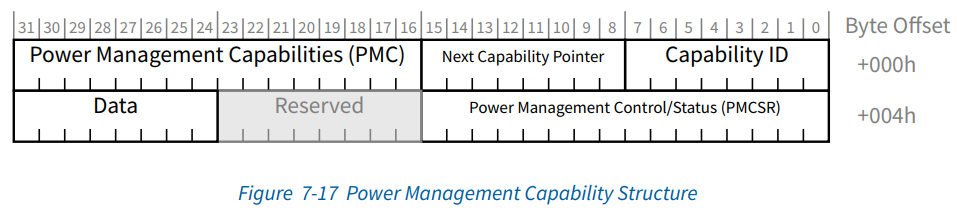

0x01 — PCI Power Management Interface

提供设备电源管理支持，包括 D0~D3 等功耗状态控制，以及 PME（Power Management Event）信号的触发和唤醒机制。主要字段有 Power Management Capabilities、Control 和 Status，决定设备是否支持特定低功耗状态，以及是否能通过 PME 唤醒。

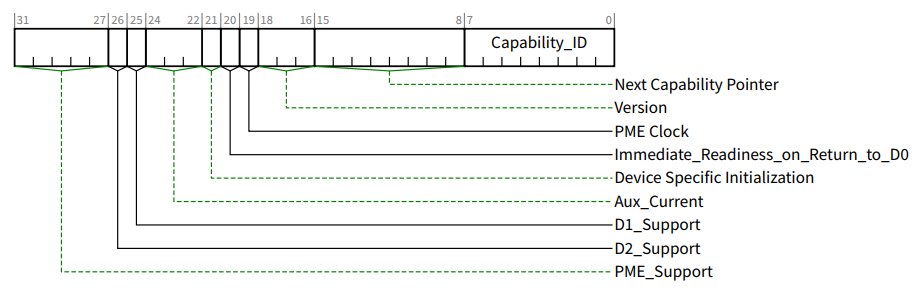

Power Management Capabilities Register (Oﬀset 00h)

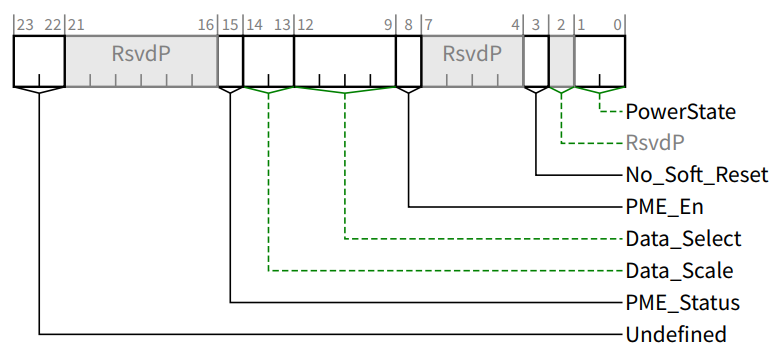

Power Management Control/Status Register (Oﬀset 04h)

0x05 — Message Signaled Interrupts (MSI)

实现基于内存写事务的中断机制，替代传统的引脚中断（INTx）。字段包括消息地址、消息数据、使能位以及多消息（Multi-Message）支持，能减少中断共享，提高性能。

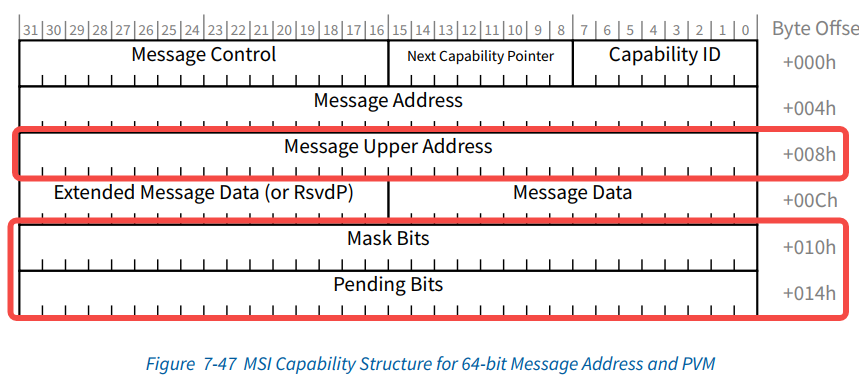

其中upper addr是64bit可选，mask pending bit是PVM可选

MSI Capability Header (Offset 00h)

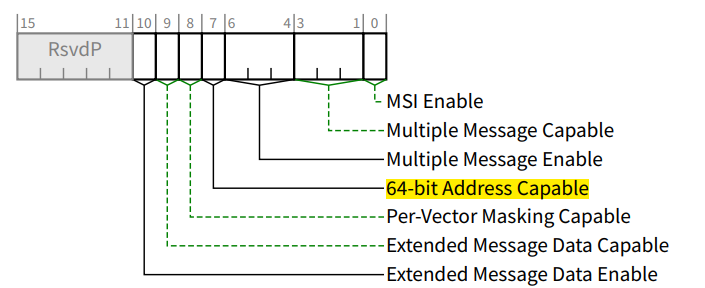

Message Control Register for MSI (Offset 02h)

Message Address Register for MSI (Offset 04h)

Message Upper Address Register for MSI (Offset 08

Message Data Register for MSI (Offset 08h or OCh)

Extended Message Data Register for MSI (Optional)

Mask Bits Register for MSI (Offset 0Ch or 10h

Pending Bits Register for MSI (Offset 10h or 14h)

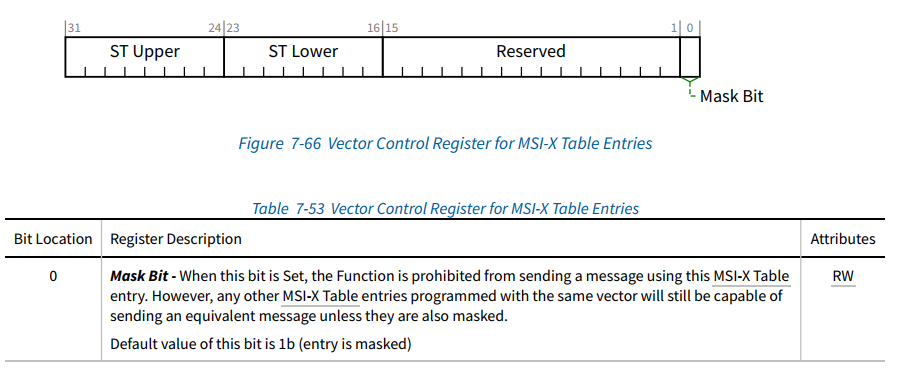

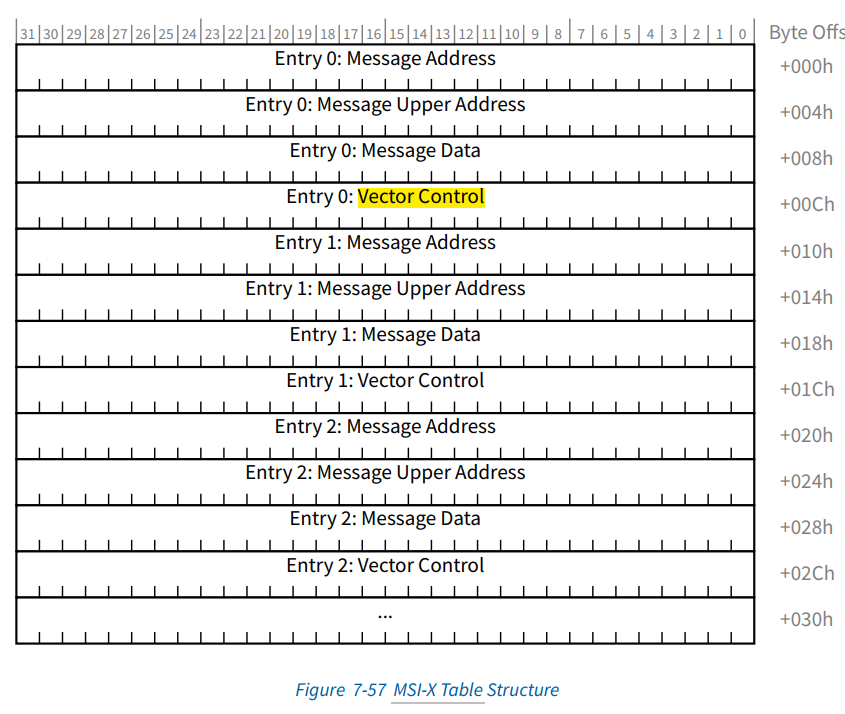

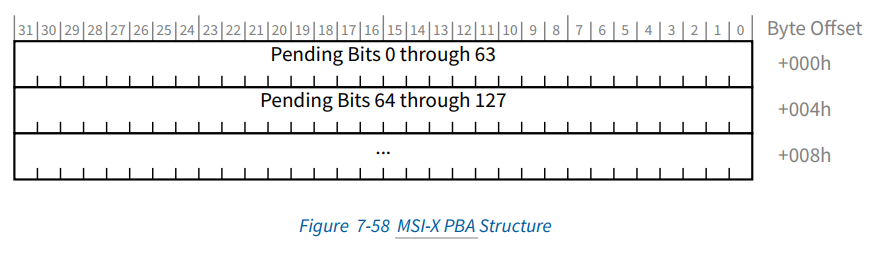

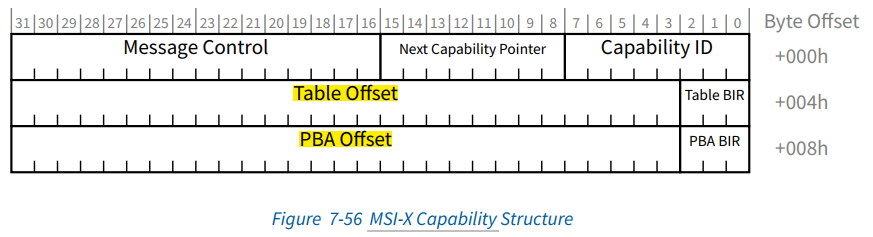

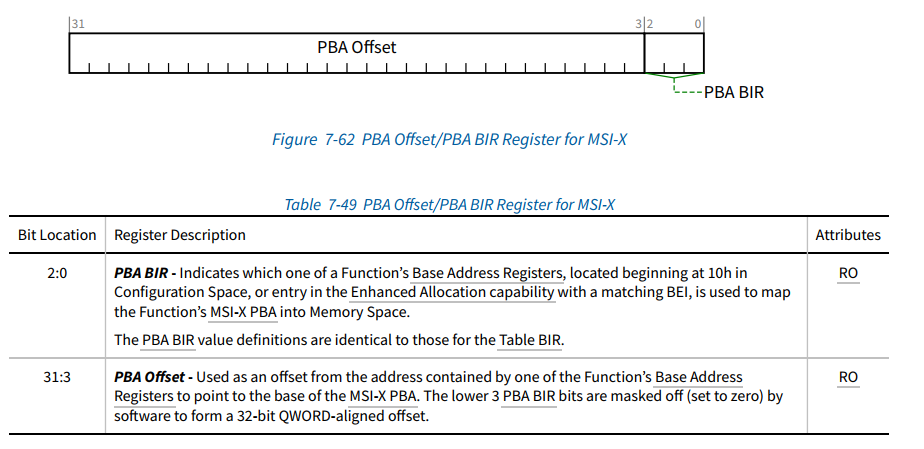

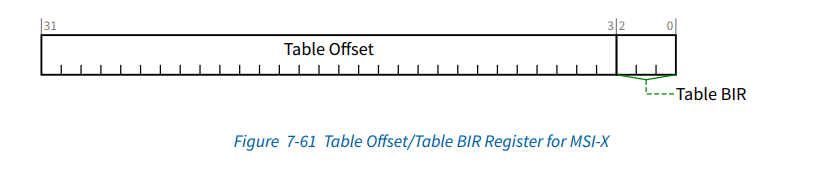

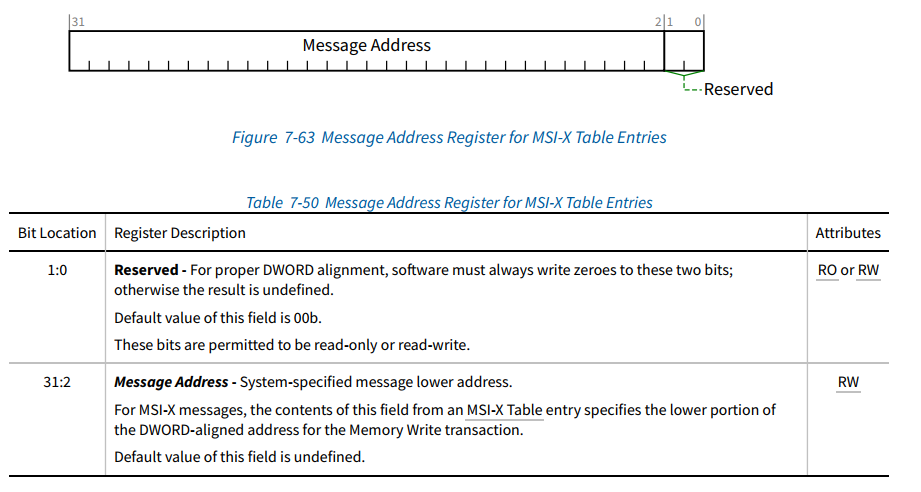

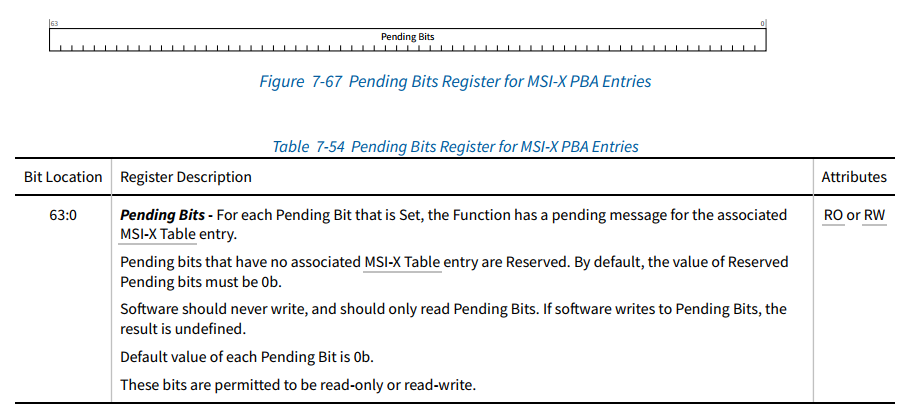

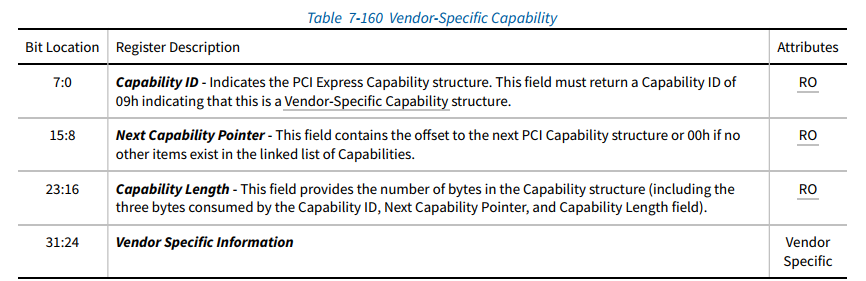

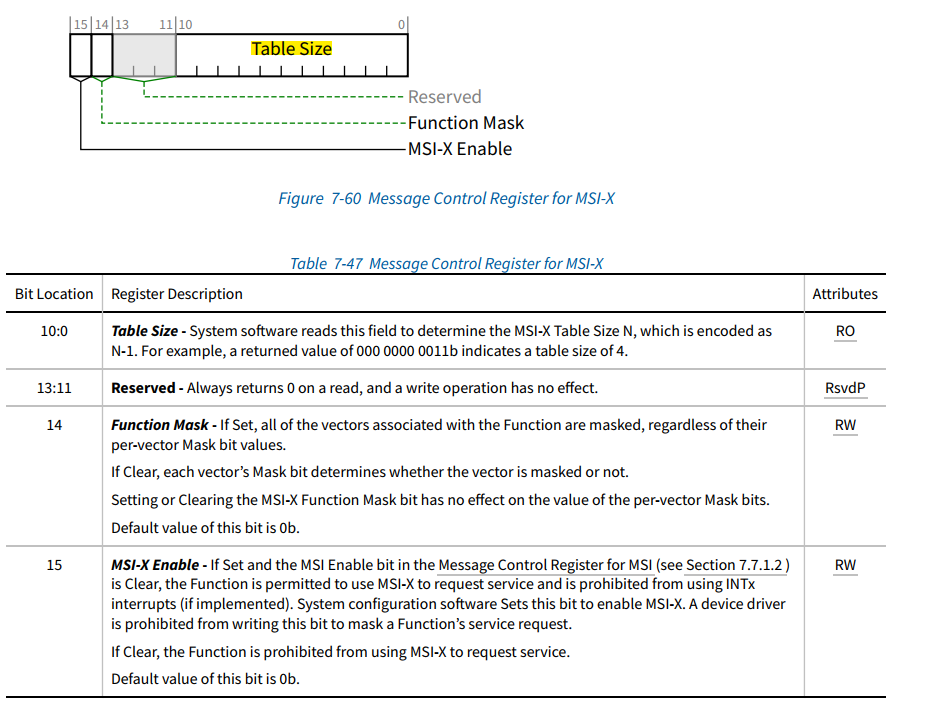

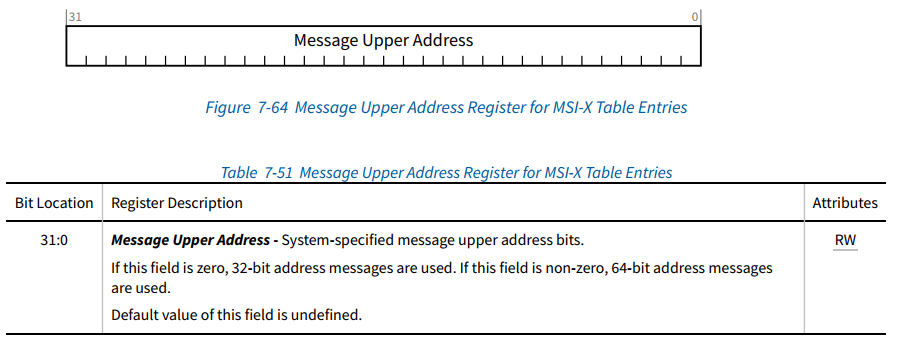

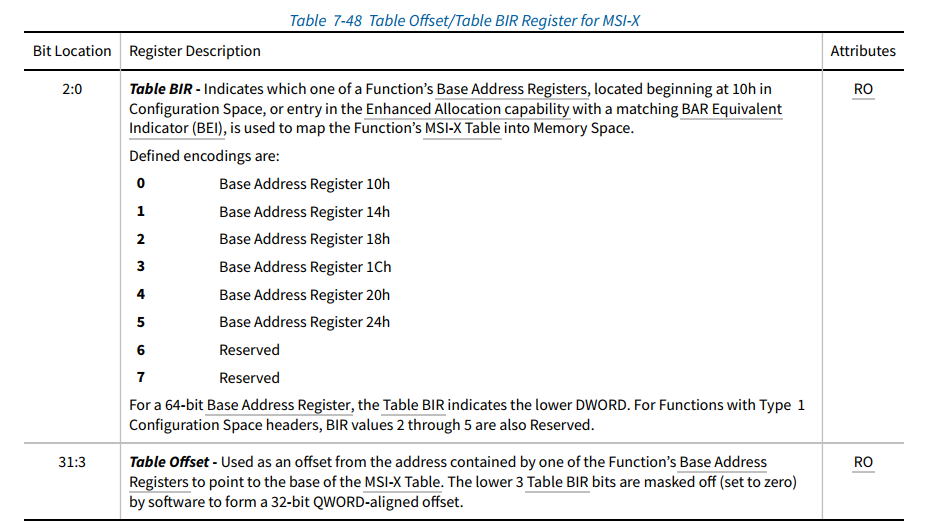

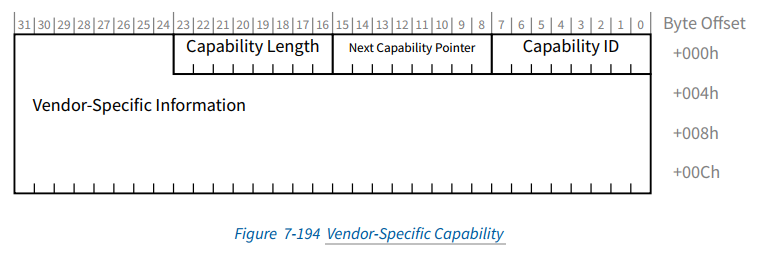

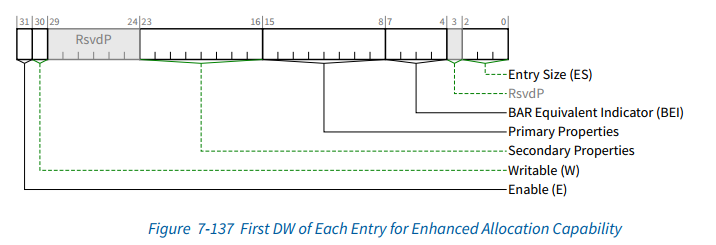

0x09 — Vendor-Specific Capability

由厂商自定义的扩展能力，格式和语义不固定，可能用于调试、特殊功能开启等，通常需要厂商文档解释。

0x10 — PCI Express Capability

PCIe 设备特有的核心能力，包含多个子寄存器区块：

Device Capabilities / Control / Status：定义最大有效负载（Max Payload）、非越序（No Snoop）、放宽排序（Relaxed Ordering）、错误报告等。
Link Capabilities / Control / Status：定义链路速率（2.5/5/8/16/32 GT/s）、链路宽度（x1~x16）、链路训练状态等。
Slot Capabilities / Control / Status（桥设备可选）：提供热插拔、电源控制、指示灯控制等。
Version 2 扩展：支持更高速率（16GT/s、32GT/s）、链路均衡控制、延迟容忍（Latency Tolerance）等新特性。

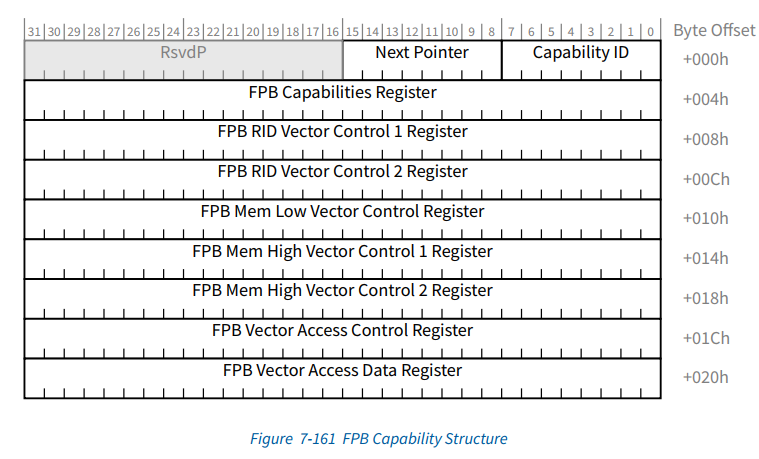

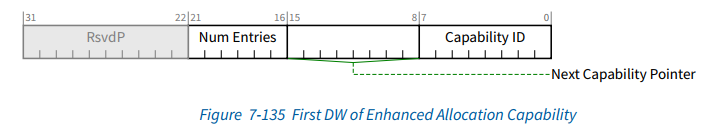

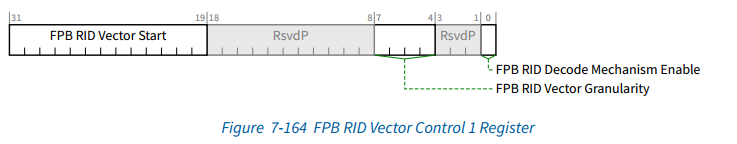

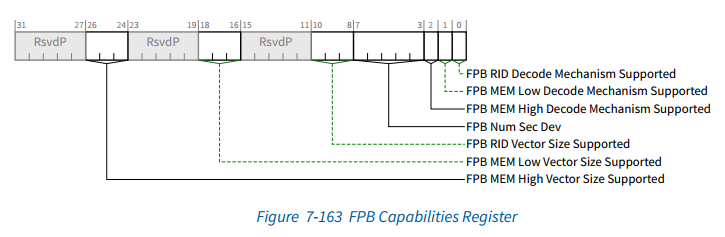

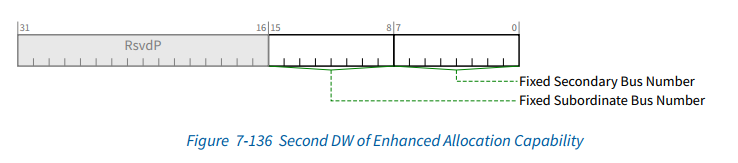

这个属于核心cap，但是单独开文章介绍了，这里就不过多阐述了
