在嵌入式系统中，掩码（Mask）也是一种高频使用的底层编程技巧，尤其在硬件寄存器操作、外设控制、数据位处理等场景中不可或缺。嵌入式系统的核心是对硬件的直接操控，而硬件寄存器往往通过特定的二进制位来表示状态、配置功能或传递数据，掩码正是实现 “精准操作特定位而不影响其他位” 的关键工具。

一、嵌入式中掩码的核心作用

嵌入式系统的硬件寄存器（如 GPIO、UART、SPI、定时器等外设的控制寄存器、状态寄存器）通常按 “位” 定义功能，例如：

• 某寄存器的第 0 位控制 LED 灯的开关（1 = 亮，0 = 灭）；
• 第 3 位表示串口接收中断标志（1 = 有中断，0 = 无中断）；
• 第 5-7 位配置 ADC 采样精度（3 位组合表示不同精度等级）。

直接对寄存器赋值（如 REG = 0x01）可能会意外修改其他无关位，而掩码通过按位运算（与、或、非、异或）实现对目标位的 “精准操作”，避免干扰其他位的状态。

二、嵌入式中掩码的典型应用场景

1. 寄存器位设置（置 1）：用 “或运算（|）” 配合置位掩码

要将寄存器的特定位置 1，而不改变其他位，需使用置位掩码（目标位为 1，其余位为 0），通过 “或运算” 实现：

• 原理：目标位 | 1 = 1，其他位 | 0 = 保持原值。

示例：
假设 GPIO 控制寄存器 GPIO_CTRL 的第 2 位控制蜂鸣器（1 = 开启，0 = 关闭），其他位控制其他设备。开启蜂鸣器的代码：

#define BUZZER_BIT (1 << 2)  // 置位掩码：0b00000100
GPIO_CTRL |= BUZZER_BIT;    // 仅第2位置1，其他位不变

2. 寄存器位清除（置 0）：用 “与运算（&）” 配合清零掩码

要将寄存器的特定位置 0，需使用清零掩码（目标位为 0，其余位为 1），通过 “与运算” 实现：

• 原理：目标位 & 0 = 0，其他位 & 1 = 保持原值。

示例：
关闭上述蜂鸣器（第 2 位置 0）：

#define BUZZER_CLEAR_MASK (~(1 << 2))  // 清零掩码：0b11111011（假设寄存器为8位）
GPIO_CTRL &= BUZZER_CLEAR_MASK;       // 仅第2位置0，其他位不变

3. 寄存器位读取：用 “与运算（&）” 配合读取掩码

要判断寄存器中特定位的状态（1 或 0），需使用读取掩码（目标位为 1，其余位为 0），通过 “与运算” 提取目标位：

• 原理：若目标位为 1，运算结果非 0；若为 0，结果为 0。

示例：
读取串口状态寄存器 UART_STATUS 的第 3 位（接收就绪标志，1 = 数据就绪）：

#define RX_READY_BIT (1 << 3)  // 读取掩码：0b00001000
if (UART_STATUS & RX_READY_BIT) {  // 提取第3位状态
    // 执行数据接收操作
}

4. 寄存器位修改：先清零再置位（组合掩码）

若要将寄存器的某几位修改为特定值（而非单纯置 1 或清 0），需先清零目标位，再用新值置位：

• 步骤 1：用清零掩码清除目标位（与运算）；
• 步骤 2：用新值掩码设置目标位（或运算）。

示例：

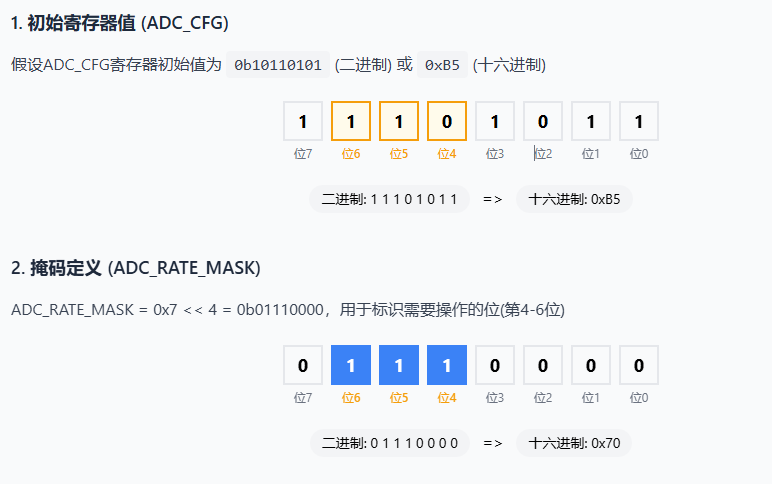

假设 ADC 配置寄存器 ADC_CFG 的第 4-6 位（3 位）控制采样率，需将其设置为 0b101（即 5）：

操作总结

• 原始ADC_CFG值: 0xB5 (10110101)
• 通过掩码操作后的值: 0xDB (11011011)
• 仅第4-6位被修改，其他位保持不变
• 操作过程: 先清除目标位，再设置新值，实现精准控制

代码示例：

#define ADC_RATE_MASK (0x7 << 4)  // 目标位掩码：0b01110000（第4-6位为1，其余为0）

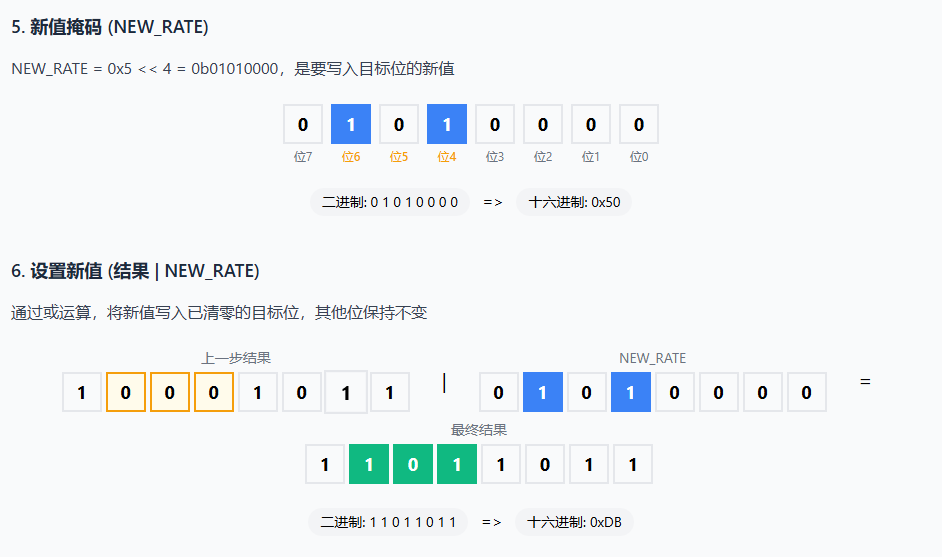

#define NEW_RATE (0x5 << 4)       // 新值掩码：0b01010000（0x5=0b101，左移4位对齐目标位）

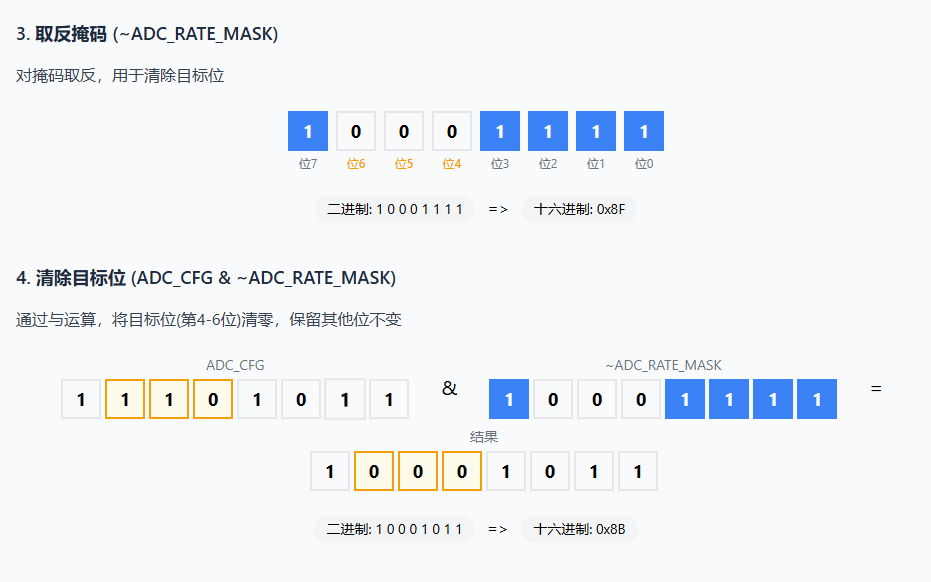

ADC_CFG = (ADC_CFG & ~ADC_RATE_MASK) | NEW_RATE;  // 先清0再置新值

5. 数据位提取与拼接：用掩码分割数据

嵌入式系统中常需从多字节数据中提取特定字段（如传感器数据的高 8 位有效位、通信协议中的功能码字段）

示例：

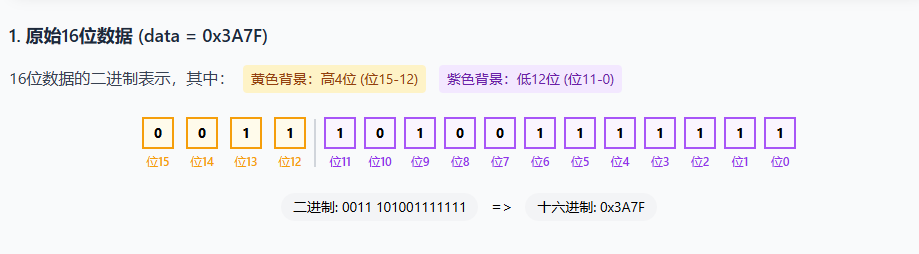

从 16 位数据 data = 0x3A7F 中提取高 4 位（0x3）和低 12 位（0xA7F）：

uint16_t data = 0x3A7F;

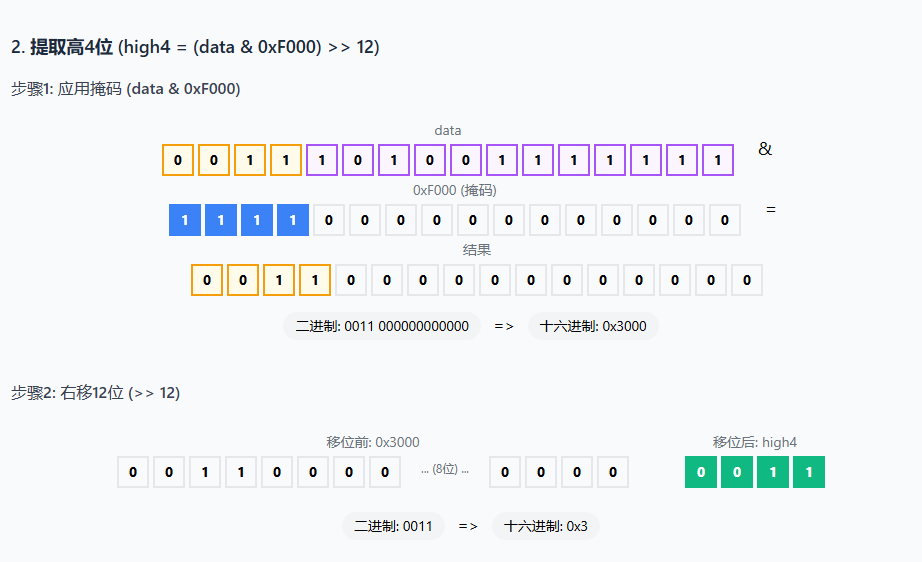

uint8_t high4 = (data & 0xF000) >> 12;  // 掩码0xF000提取高4位，右移12位得到0x3

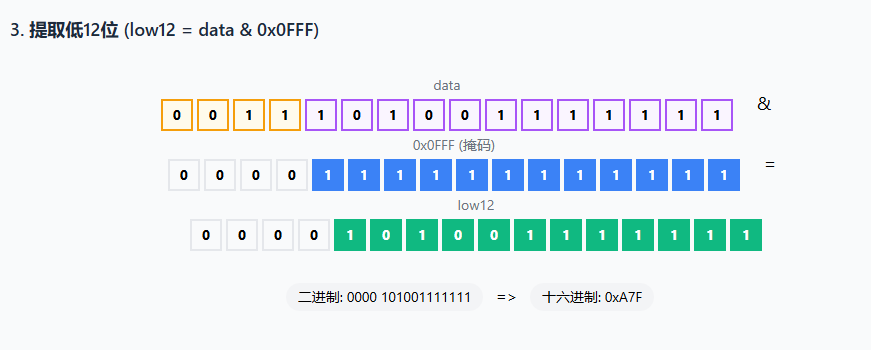

uint16_t low12 = data & 0x0FFF;         // 掩码0x0FFF提取低12位，得到0xA7F

6. 中断屏蔽与使能：用掩码控制中断

中断控制器（如 NVIC、GIC）的寄存器（如中断屏蔽寄存器、使能寄存器）通过位控制不同中断源的开关，例如：

示例：
使能定时器 1 和 UART2 的中断（假设对应第 5 位和第 8 位）：

#define TIM1_IRQ_BIT (1 << 5)
#define UART2_IRQ_BIT (1 << 8)
NVIC_EN |= TIM1_IRQ_BIT | UART2_IRQ_BIT;  // 置位对应位使能中断

三、嵌入式掩码的优势

1. 精准操作：避免因直接赋值导致无关位被意外修改，尤其在多外设共享寄存器时至关重要。
2. 代码可读性：用宏定义掩码（如 #define LED_BIT (1<<3)）可清晰标注位功能，比直接写数值（如 0x08）更易维护。
3. 硬件兼容性：不同芯片的寄存器位定义可能不同，通过修改掩码宏即可适配，无需改动核心逻辑。
4. 效率极高：位运算由 CPU 直接支持，执行速度远快于分支判断或字节级操作，适合嵌入式实时系统。

四、总结

在嵌入式系统中，掩码是 “位级编程” 的核心工具，通过与、或、非、异或等运算实现对硬件寄存器的精准控制。无论是外设配置、状态读取、中断管理还是数据解析，掩码都能确保操作的安全性和效率，是嵌入式工程师必须掌握的底层编程技巧。理解掩码的本质（通过二进制模式筛选 / 保留目标位），能极大提升嵌入式代码的可靠性和可维护性。
