1 车载控制器休眠唤醒机制

1. 作用：

   • 降低静态功耗 (静态电流管理)： 当车辆熄火停放时（钥匙Off或门锁闭锁后），大部分ECU进入低功耗的休眠状态（Sleep Mode），仅保留维持最基本功能所需的极小电流（通常在毫安级别）。这显著降低了蓄电池的放电速度，避免车辆长时间停放后出现电池亏电、无法启动的问题。
   • 按需工作： ECU只在需要执行任务时才会被特定事件“唤醒”（Wake-up），进入正常工作模式（Active Mode）。任务完成后，在满足条件时重新进入休眠。这保证了系统“召之即来，挥之即去”。
   • 系统协同与资源分配： 实现不同ECU在休眠和唤醒状态之间的协同。例如，一个被唤醒的ECU可能需要依赖其他ECU或通信网络工作，系统需要协调这些依赖关系。
   • 保护蓄电池寿命： 避免电池长期深度放电，延长其使用寿命。

2. 意义：

   • 满足日益严苛的能耗法规： 随着汽车电子化程度指数级增长，法规对车辆的最大允许静态电流要求越来越严格。高效的休眠机制是合规的必然要求。
   • 支撑长周期待机功能： 智能网联时代，车辆熄火后仍需支持远程控制（解锁、空调预启动）、防盗报警（传感器监控）、OTA升级准备、车辆状态监控与上报、哨兵模式等功能。这些功能需要特定ECU（如T-Box、BCM、网关）在“休眠”状态下保持极低功耗的监听能力，并在必要时快速唤醒相关系统。休眠唤醒机制使得这些功能在不耗尽电池的情况下成为可能。
   • 提升用户满意度： 避免用户遭遇因亏电无法启动的尴尬和损失，保障车辆随时可用。同时支撑便捷的智能远程服务。
   • 系统可靠性： 规范的休眠管理确保了ECU在非工作状态处于稳定、受控的低功耗状态，减少硬件损耗和潜在故障风险。

3. 主要唤醒源：

   • 硬线唤醒： 来自物理开关/传感器的信号（如点火开关、钥匙门开关、门开关、刹车踏板开关）。
   • 网络唤醒 (局部/全局)： 特定CAN、LIN或以太网报文（由某个已唤醒节点发出）。例如，解锁车门信号通过LIN唤醒门模块，然后门模块通过CAN唤醒网关和其他相关ECU。
   • 内部定时器唤醒： ECU内部的定时器（如支持定时启动、周期上报状态）。
   • 特定事件唤醒： 如碰撞信号、防盗警报触发信号。

2 车载网络管理系统

车载网络管理系统是用于协调整个车载通信网络上各个ECU运行状态（尤其是通信状态）的一套复杂机制和协议。它确保网络的可用性、有序性、可靠性和效率。代表性的协议是AUTOSAR标准中的CAN NM (Controller Area Network Network Management) 和Ethernet NM等。

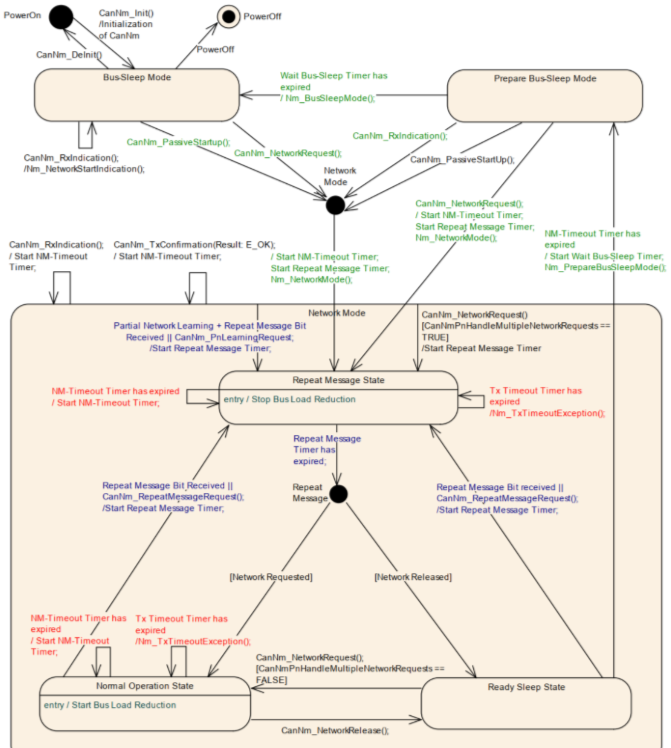

状态机如下：

1. 作用：

   • 协调网络状态： 统一管理网络上的ECU是处于通信激活状态（Network Active）还是睡眠状态（Network Sleep），实现网络级别的协同休眠与唤醒。
   • 提供网络可用性信息： 告知网络上的应用软件层：当前网络是否已准备好进行通信？目标ECU是否可通信？
   • 启动网络通信： 当有节点需要通信时，触发网络通信的启动过程。
   • 关闭网络通信： 当网络上所有节点都不再需要通信时，协调网络进入总线睡眠模式。
   • 监控网络活动： 检测ECU是否无响应或异常下线，支持故障诊断。
   • 防止总线冲突和阻塞： 通过有序的管理，避免多个节点在未知网络状态的情况下盲目发送唤醒报文造成冲突。
   • 支持部分网络通信： 允许网络中部分子集节点唤醒和工作，而其他节点保持睡眠。这对支持按需功能（如仅激活信息娱乐系统而保持动力总成系统睡眠）至关重要。

2. 意义：

   • 实现全局功耗最优化： 网络管理器是协调所有ECU达成全局低功耗休眠的关键。单个ECU休眠并不代表网络总线可以关闭（总线收发器等硬件本身也耗电）。只有当NM检测到网络上所有节点都同意睡眠时，才能关闭总线相关硬件的电源，实现真正的低功耗。避免“总线醒着，个别ECU睡”，无法达到最佳省电效果。
   • 保障通信可靠性： 提供明确的网络状态信息，让应用程序只在网络可用时才发起通信，避免了在初始化阶段或休眠过程中的无效通信尝试和错误，提高了系统鲁棒性。
   • 支撑复杂交互功能： 现代车辆的许多功能需要多个ECU协同完成。NM确保了在功能触发时，所有必需的ECU及其通信通道都处于可用状态。
   • 提高启动速度和响应性： 相比非协调的唤醒（一个节点发唤醒请求，所有节点全醒），NM支持的按需唤醒（部分网络）和预协调唤醒能让所需功能启动更快，响应更及时（如：解锁时只唤醒车门相关ECU和灯光，不唤醒发动机）。
   • 简化应用开发： 应用程序无需关心底层的网络状态和唤醒细节，只需关注功能逻辑。网络状态抽象由NM提供。
   • 故障诊断与健康管理： NM的监控能力是整车故障诊断系统的基础之一。

3 休眠唤醒与网络管理的关系

• 紧密耦合： 这两者是高度关联、密不可分的。一个ECU的休眠或唤醒，往往需要通过网络与网络管理系统进行交互。
• 层级关系：
  • 单个ECU有自己的本地休眠状态机（控制其自身电源模式和功能执行）。
  • 这个状态机受本地唤醒事件和网络管理状态的共同影响。
  • 例如：一个ECU的本地唤醒源触发后，它可能先唤醒自身逻辑，然后通过NM请求网络通信。只有当NM确认网络已激活后，它才能成功发送应用报文。同样，当它完成任务且检测到NM允许睡眠时，它才会进入本地休眠。
• 协同工作实现目标：
  • 休眠唤醒机制解决单个ECU或物理模块的功耗问题。
  • 网络管理系统解决整个通信网络及其上ECU群的协作问题，实现网络层面的功耗优化和通信保障。
  • 两者结合才能最终达到“车辆熄火后ECU及网络能协同进入深度低功耗状态；有需求时能快速、协同、按需唤醒”的目标。

4 总结

车载控制器的休眠唤醒机制和网络管理系统是现代汽车电子系统高效、可靠、安全和满足法规的核心保障。它们的作用远不止省电（当然这是基本且重要的），更是实现以下目标的关键：

1. 支撑丰富的智能网联待机功能。
2. 满足严苛的静态电流和排放法规。
3. 保障车辆长期停放的可靠启动。
4. 提供高效的按需唤醒与按需功能服务能力。
5. 确保车载网络通信的有序性、可靠性和可用性。
6. 延长车辆电子系统及蓄电池寿命。
7. 为复杂的车辆功能集成提供底层支撑。

可以说，没有成熟、高效的休眠唤醒和网络管理技术，就没有现代汽车丰富的智能化功能和可靠的电能管理表现。它们是汽车电子电气系统向更高集成度、更高智能化、更优能效发展不可或缺的基础设施。
