在电池供电设备（如IoT传感器、可穿戴设备、远程控制器）或任何对能耗敏感的应用中，低功耗设计是延长设备续航的关键。STM32微控制器提供了丰富且灵活的低功耗模式，让开发者能在性能与功耗之间找到最佳平衡点。本文将深入探讨这些模式的核心原理、应用场景及实战要点。

一、为什么需要低功耗模式？

延长电池寿命： 直接决定产品竞争力（如智能手表、环境监测传感器）。

降低发热： 减少散热需求，提升系统稳定性。

满足环保/能效标准： 符合日益严格的行业规范。

能量收集应用： 使设备能在微弱能源（如太阳能、动能）下工作。

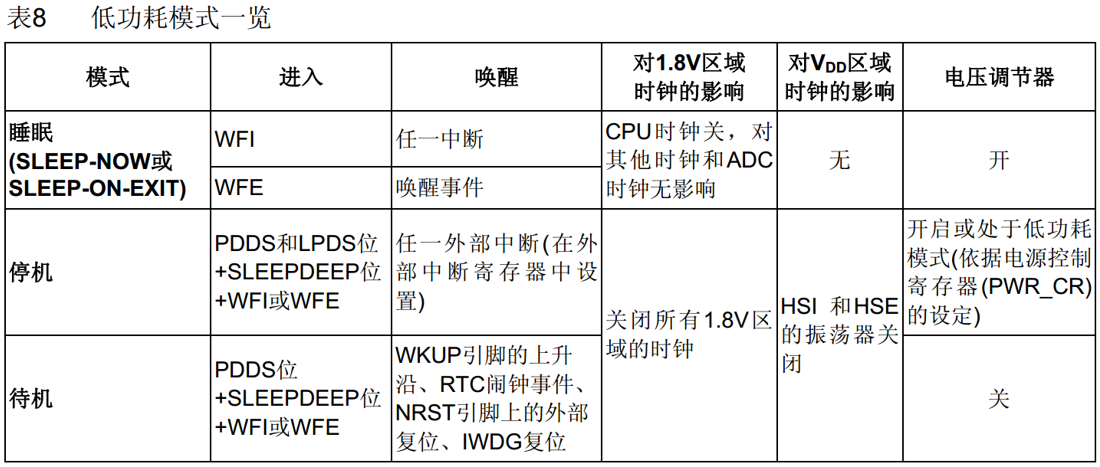

二、STM32 核心低功耗模式详解

1.Sleep Mode (睡眠模式)

执行完WFI/WFE指令后，STM32进入睡眠模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
SLEEPONEXIT位决定STM32执行完WFI或WFE后，是立刻进入睡眠，还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态
WFI指令进入睡眠模式，可被任意一个NVIC响应的中断唤醒
WFE指令进入睡眠模式，可被唤醒事件唤醒

核心原理： 仅关闭CPU时钟，外设（如GPIO、UART、TIMER）仍可运行。中断或事件可立即唤醒。

状态保存： SRAM 和寄存器内容完全保留。程序从进入 Stop 模式指令的下一条指令继续执行（前提是唤醒源不是复位）。

进入方式： WFI (Wait For Interrupt) 或 WFE (Wait For Event) 指令。

状态保存： 所有寄存器和 SRAM 内容完全保留。CPU 上下文（寄存器值）由硬件自动保存和恢复。

功耗： 较高（mA级），但唤醒速度最快（仅需几μs）。

适用场景： 短暂空闲等待外部事件（如按键检测、轮询间隔）。

2.Stop Mode (停止模式)

执行完WFI/WFE指令后，STM32进入停止模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
1.8V供电区域的所有时钟都被停止，PLL、HSI和HSE被禁止，SRAM和寄存器内容被保留下来
在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态
当一个中断或唤醒事件导致退出停止模式时，HSI被选为系统时钟
当电压调节器处于低功耗模式下，系统从停止模式退出时，会有一段额外的启动延时
WFI指令进入停止模式，可被任意一个EXTI中断唤醒
WFE指令进入停止模式，可被任意一个EXTI事件唤醒

核心原理： 关闭所有时钟（HCLK, PCLK1, PCLK2），关闭高速晶振（HSE）。SRAM和寄存器内容保持。电压调节器可配置为低功耗模式。

进入方式： 配置PWR_CR寄存器，执行WFI/WFE。

状态保存： SRAM 和寄存器内容（除备份域）全部丢失。唤醒后程序从复位向量重新开始执行（如同上电复位或复位引脚复位）。

唤醒源： 外部中断(EXTI)、RTC闹钟/事件、特定外设事件（如LPUART）。

功耗： 极低（μA级别，典型值1.7~20μA）。唤醒后需重新配置时钟系统。

适用场景： 需要较长时间休眠、快速唤醒且保存运行状态的场景（如周期性数据采集）。

3.Standby Mode (待机模式)

执行完WFI/WFE指令后，STM32进入待机模式，唤醒后程序从头开始运行
整个1.8V供电区域被断电，PLL、HSI和HSE也被断电，SRAM和寄存器内容丢失，只有备份的寄存器和待机电路维持供电
在待机模式下，所有的I/O引脚变为高阻态（浮空输入）
WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式

核心原理： 功耗最低的模式。关闭除备份域（RTC、备份寄存器、唤醒逻辑）外的所有电路。SRAM和寄存器内容丢失（除备份寄存器）。相当于一次“软复位”。

进入方式： 设置PWR_CR寄存器的PDDS和LPDS位 + SLEEPDEEP位，执行WFI/WFE。

唤醒源： NRST引脚复位、WKUP引脚上升沿、RTC闹钟/事件、独立看门狗复位。

功耗： 最低（nA级别，典型值0.1~2μA）。唤醒后程序从头开始执行（相当于复位）。

适用场景： 需要超长待机时间，对唤醒后状态无要求（如远程控制器、防盗报警器）。

三、关键唤醒源与应用实例

外部中断 (EXTI)： 最常用，如按键唤醒、传感器信号触发。

RTC (实时时钟)： 精准定时唤醒，实现周期性任务（如每小时采集一次温湿度）。

特定外设： LPUART (低功耗串口) 接收数据唤醒、LPTIM (低功耗定时器) 超时唤醒。

WKUP 引脚： 专为待机/关机模式设计的超低功耗唤醒引脚。

应用实例：

智能水表： 大部分时间处于Stop模式（保持数据），RTC定时唤醒抄表或磁干扰(WKUP)唤醒进行读数。

GPS追踪器： 运动时用Sleep模式，静止时进入Stop模式节省电量，定时或运动传感器唤醒上报位置。

温湿度传感器节点： 采集后通过LoRa发送数据，随后进入Deep Sleep/Standby模式，RTC定时（如每10分钟）唤醒工作。

四、低功耗设计实战要点

1.精准测量：

使用高精度电流表（如μA级）测量各模式的实际功耗，不同型号、外设配置差异巨大。

2.外设管理：

进入低功耗前：务必关闭所有不需要的外设时钟 (__HAL_RCC_xxx_CLK_DISABLE()) 和模块。

未使用引脚：配置为模拟输入（无上下拉）以最小化漏电流。

3.IO状态：

避免引脚浮空，根据外部电路合理配置上下拉。

输出引脚状态需匹配外部电路需求（避免无谓电流）。

4.数据保存策略：

Stop模式：数据存于SRAM即可。

Standby/Shutdown模式：关键数据必须存入备份寄存器 (RTC_BKPxR) 或Flash。

5.调压器配置：

部分模式（如Stop）可选择主调压器或低功耗调压器，后者功耗更低但唤醒稍慢。

代码实现

1.Sleep Mode (睡眠模式)

使用cubemx随机配置一个中断，我这里使用串口，主循环前开启接收中断。

主要看主要代码部分，其他代码都是调试，显示结果的。

一定要关闭systick，他每秒钟都会产生中断，也会打断睡眠模式，睡眠模式结束之后要及时开启

    HAL_UART_Receive_IT(&huart1, &rx_buffer[0], 1);

while (1)
  {
    HAL_UART_Transmit(&huart1, "start", strlen("start"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);
    OLED_ShowString(2,1,"num:");
    num++;
    OLED_ShowNum(2,5,num,3);
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
    HAL_Delay(2000);

    //主要代码
    HAL_SuspendTick();//关闭systick
    HAL_PWR_EnterSLEEPMode(PWR_LOWPOWERREGULATOR_ON,PWR_SLEEPENTRY_WFI);//进入睡眠模式
    HAL_ResumeTick();//开启systick

    HAL_UART_Transmit(&huart1, "end", strlen("end"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);

  }

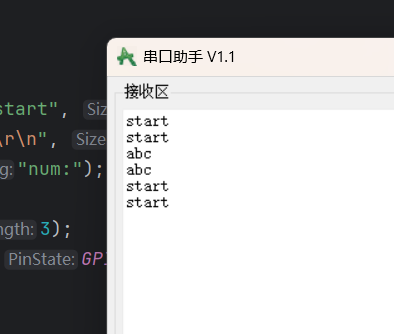

结果

2.Stop Mode (停止模式)

使用cubemx随机配置一个外部中断，我这里使用按键。

主要看主要代码部分，其他代码都是调试，显示结果的。

进入停机模式再唤醒之后时钟不会再次倍频，需要自己手动设置。

while (1)
  {
    HAL_UART_Transmit(&huart1, "start", strlen("start"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);
    OLED_ShowString(2,1,"num:");
    num++;
    OLED_ShowNum(2,5,num,3);
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
    HAL_Delay(2000);

    //主要代码
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON,PWR_STOPENTRY_WFI);//进入停机模式
    SystemClock_Config();//重新设置时钟

    HAL_UART_Transmit(&huart1, "end", strlen("end"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);

  }

结果：

你会发现串口已经无法唤醒停机模式了，他需要外部中断。自己尝试一下就明白了，我不再演示了。

3.Standby Mode (待机模式)

这个我们介绍两种唤醒方式：wake-up引脚上升沿和实时时钟

wake-up引脚上升沿

cuebmx配置

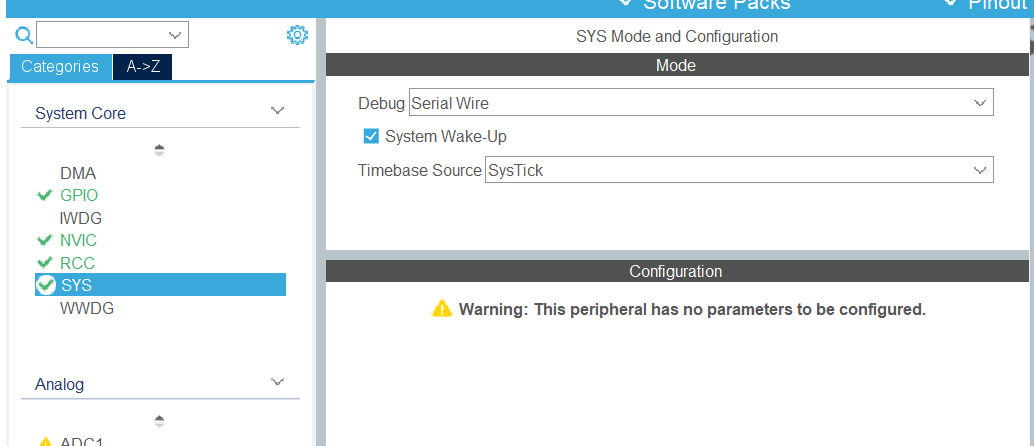

其他基本配置我不多说，主要是在sys中勾选wake-up这个配置选项

注意一定要清除标志位

  //这两句一定要加上，不然会直接唤醒待机模式
  if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB))__HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB);
  if (__HAL_PWR_GET_FLAG(PWR_FLAG_WU))__HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);//清除标志位

while (1)
  {
    HAL_UART_Transmit(&huart1, "start", strlen("start"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);
    OLED_ShowString(2,1,"num:");
    num++;
    OLED_ShowNum(2,5,num,3);
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
    HAL_Delay(2000);
    //主要代码

    HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);    //使能wkup
    HAL_PWR_EnterSTANDBYMode();            //进入待机模式

    HAL_UART_Transmit(&huart1, "end", strlen("end"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);

  }

实时时钟计数

cubemx配置

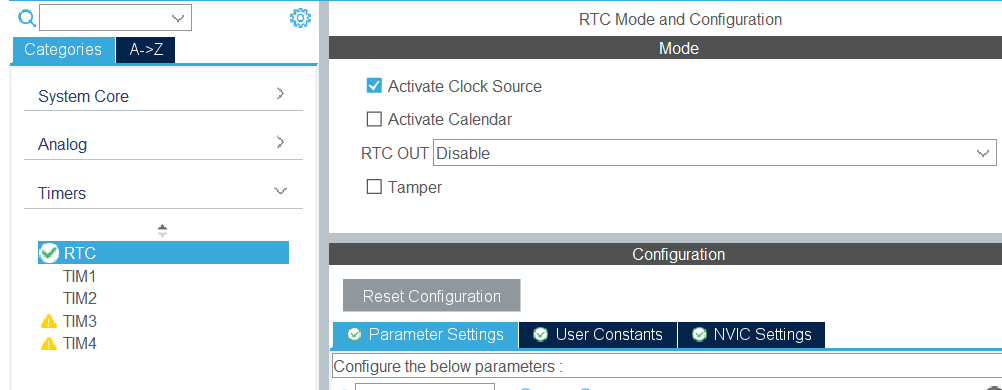

勾选开启RTC，配置时钟源为外部低速时钟，先在RCC中开启才能在时钟配置页面配置。

//实现自己的时间读写函数
void RTC_SetAlarm(uint32_t s) {
  //获取当前时间
  RTC_TimeTypeDef time;
  HAL_RTC_GetTime(&hrtc, &time, RTC_FORMAT_BIN);
  //设置闹钟时间
  RTC_AlarmTypeDef alarm={0};
  alarm.AlarmTime.Hours = time.Hours;
  alarm.AlarmTime.Minutes = time.Minutes;
  alarm.AlarmTime.Seconds = time.Seconds+s-1;
  HAL_RTC_SetAlarm(&hrtc, &alarm, RTC_FORMAT_BIN);

}

//主循环开启前清除标志位
  if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB))__HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB);
  if (__HAL_PWR_GET_FLAG(PWR_FLAG_WU))__HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);//清除标志位

while (1)
  {
    HAL_UART_Transmit(&huart1, "start", strlen("start"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);
    OLED_ShowString(2,1,"num:");
    num++;
    OLED_ShowNum(2,5,num,3);
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
    HAL_Delay(2000);
    //主要代码
    RTC_SetAlarm(6);        //设置6s之后时钟唤醒
    HAL_PWR_EnterSTANDBYMode();    //进入待机模式

    HAL_UART_Transmit(&huart1, "end", strlen("end"), 1000);
    HAL_UART_Transmit(&huart1, "\r\n", strlen("\r\n"), 1000);

  }

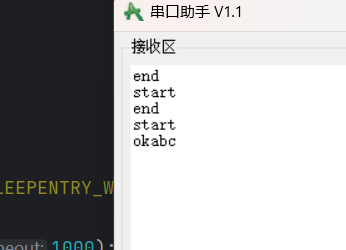

结果：

你会发现结尾的end没有打印，这是因为，每次进入待机模式之后再唤醒，程序都会从头开始执行，相当于软复位。
