ESP8266连接新版ONENET平台详细步骤----串口调试助手

一、onenet云平台用户环境搭建

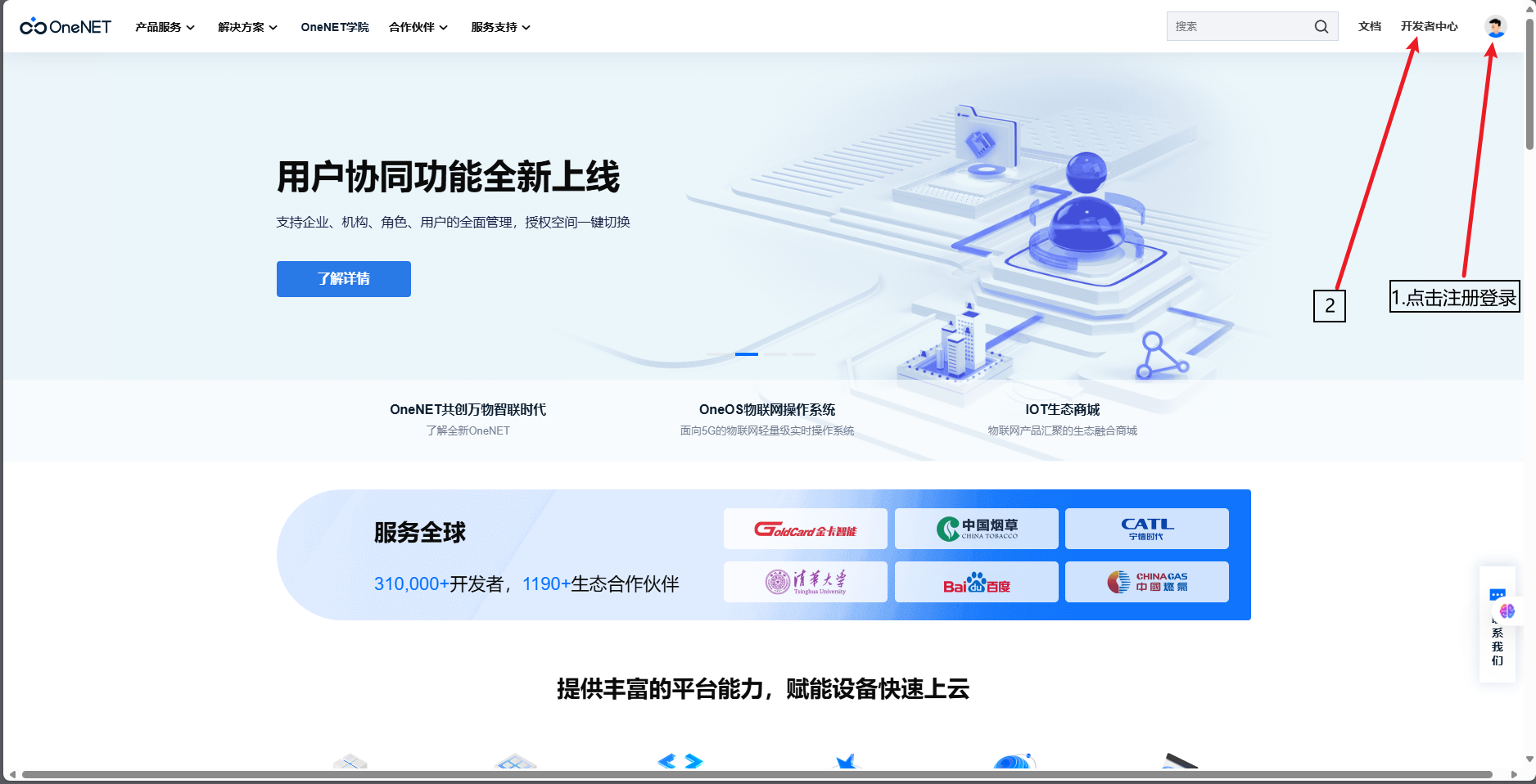

1.1 注册登录：https://open.iot.10086.cn

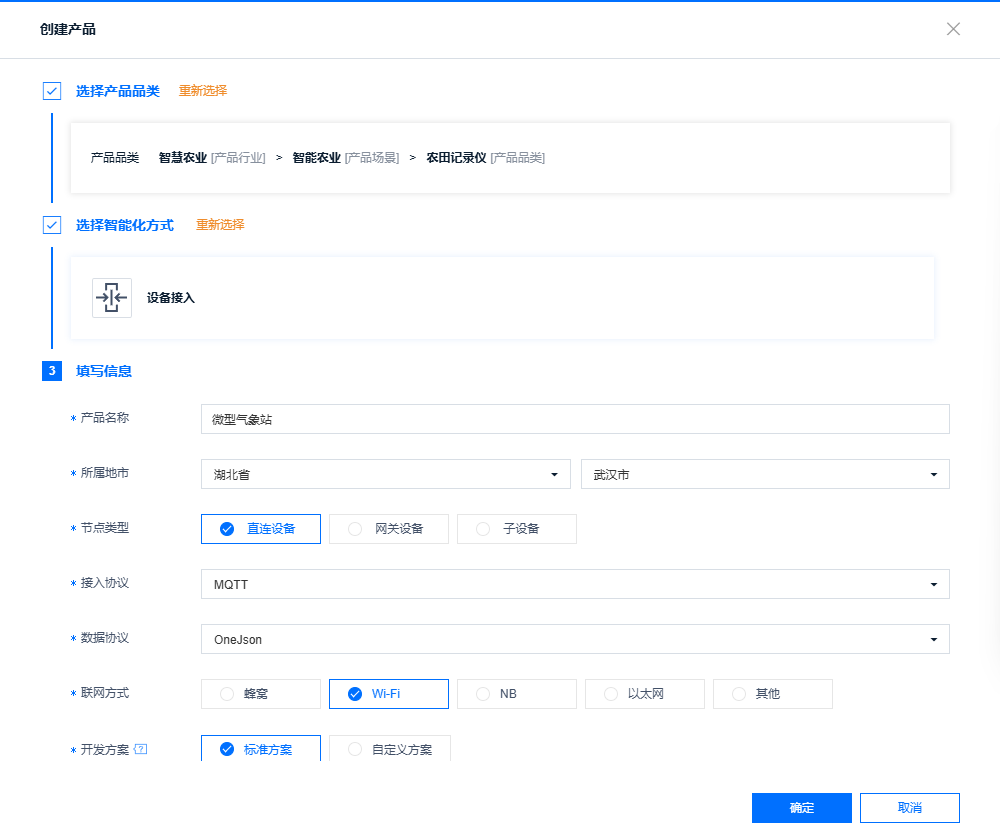

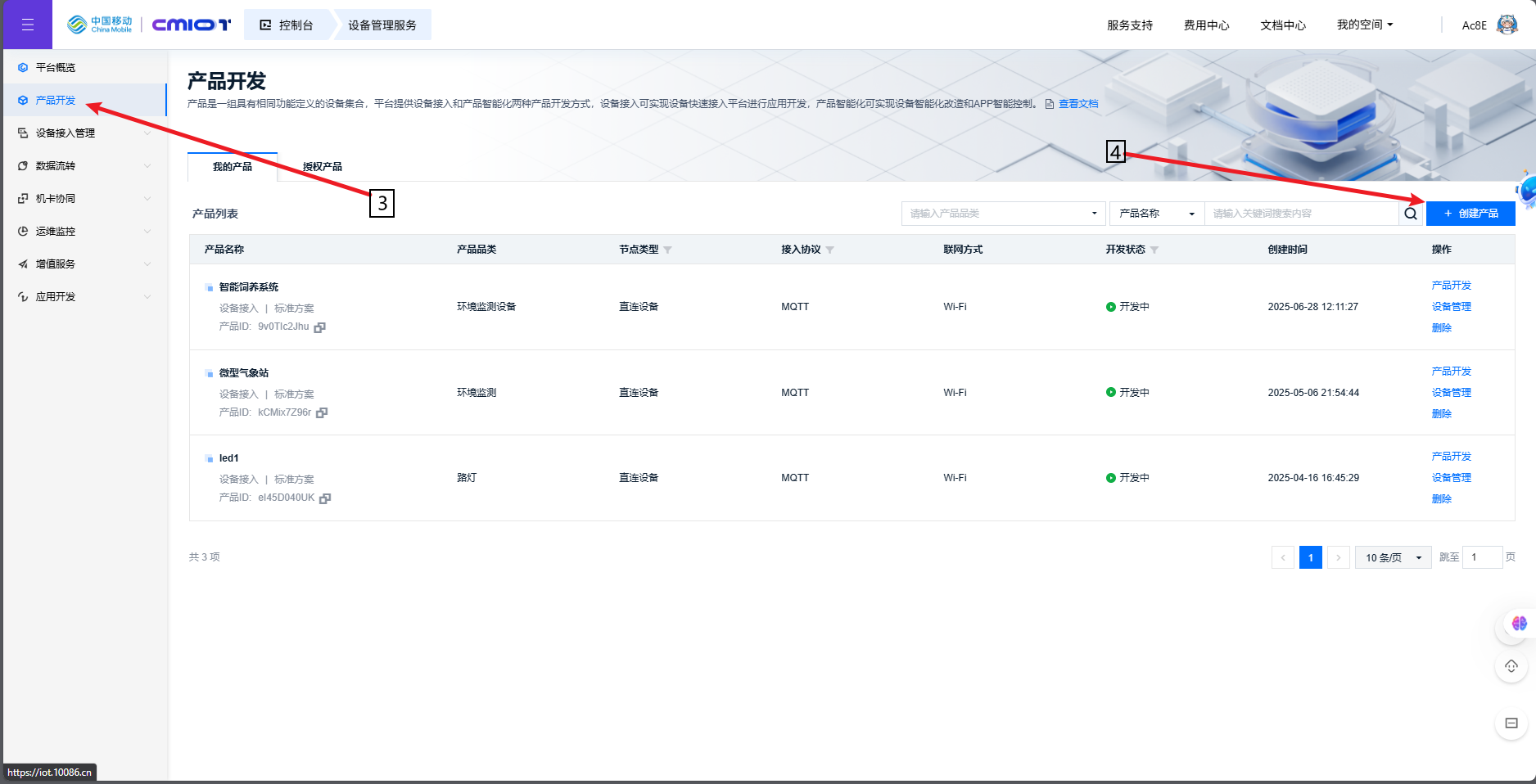

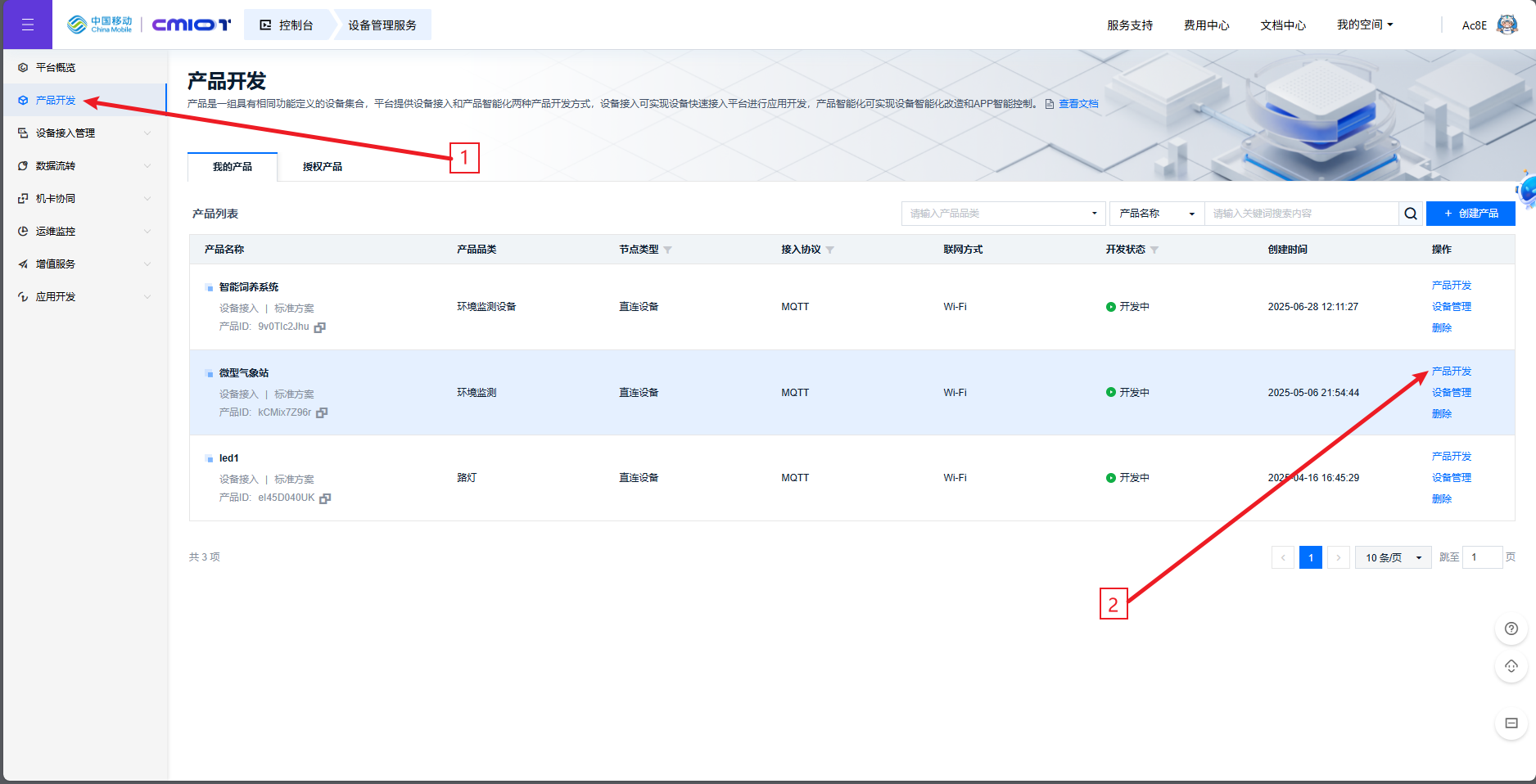

1.2 创建产品

**选择产品种类：**可以选择与自己产品定义相似的方案直接应用，也可以随便选择然后根据项目需求自己创建相关的功能点。
**选择智能化方式：**选择设备接入。
**产品名称：**按要求自己起一个，接下来以微型气象站为例。
**所属城市：**自行填写。
**节点类型：**选择直连设备。
**接入协议：**选择MQTT。
**数据协议：**选择OneJson。
**联网方式：**选择WI-FI。
**开发方案：**如果你选择了标准方案，他会给你提前配置好物模型（数据模板）。当然也可以选择自定义方案，需要自己配模版。

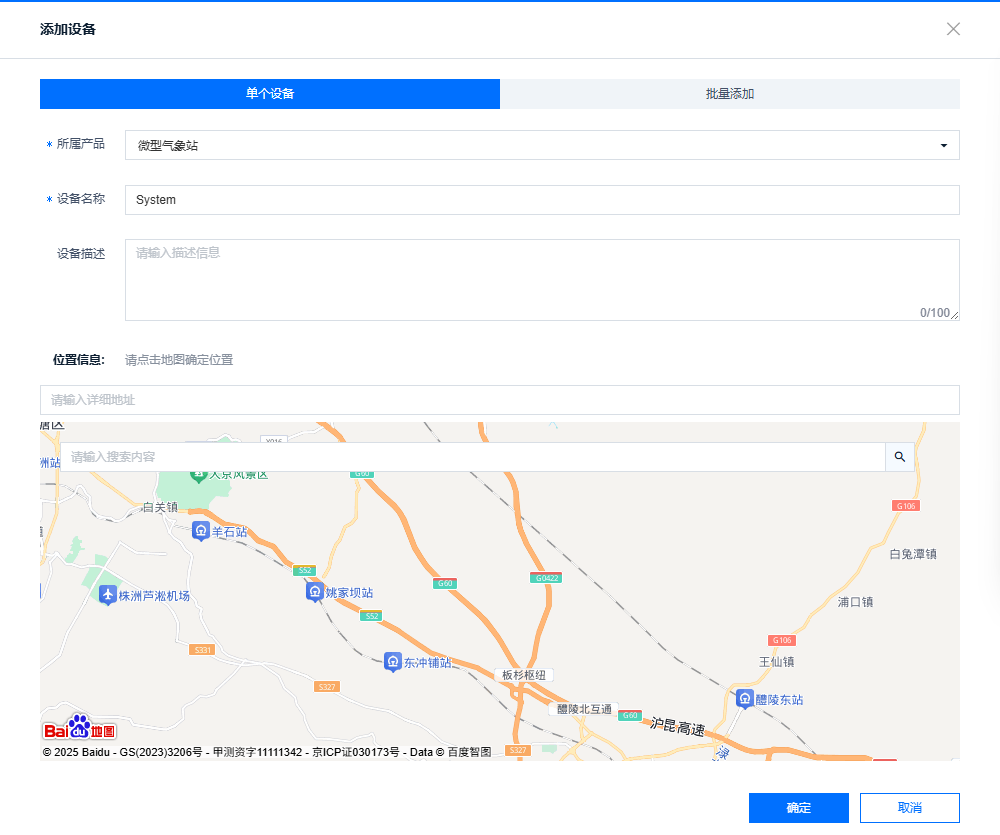

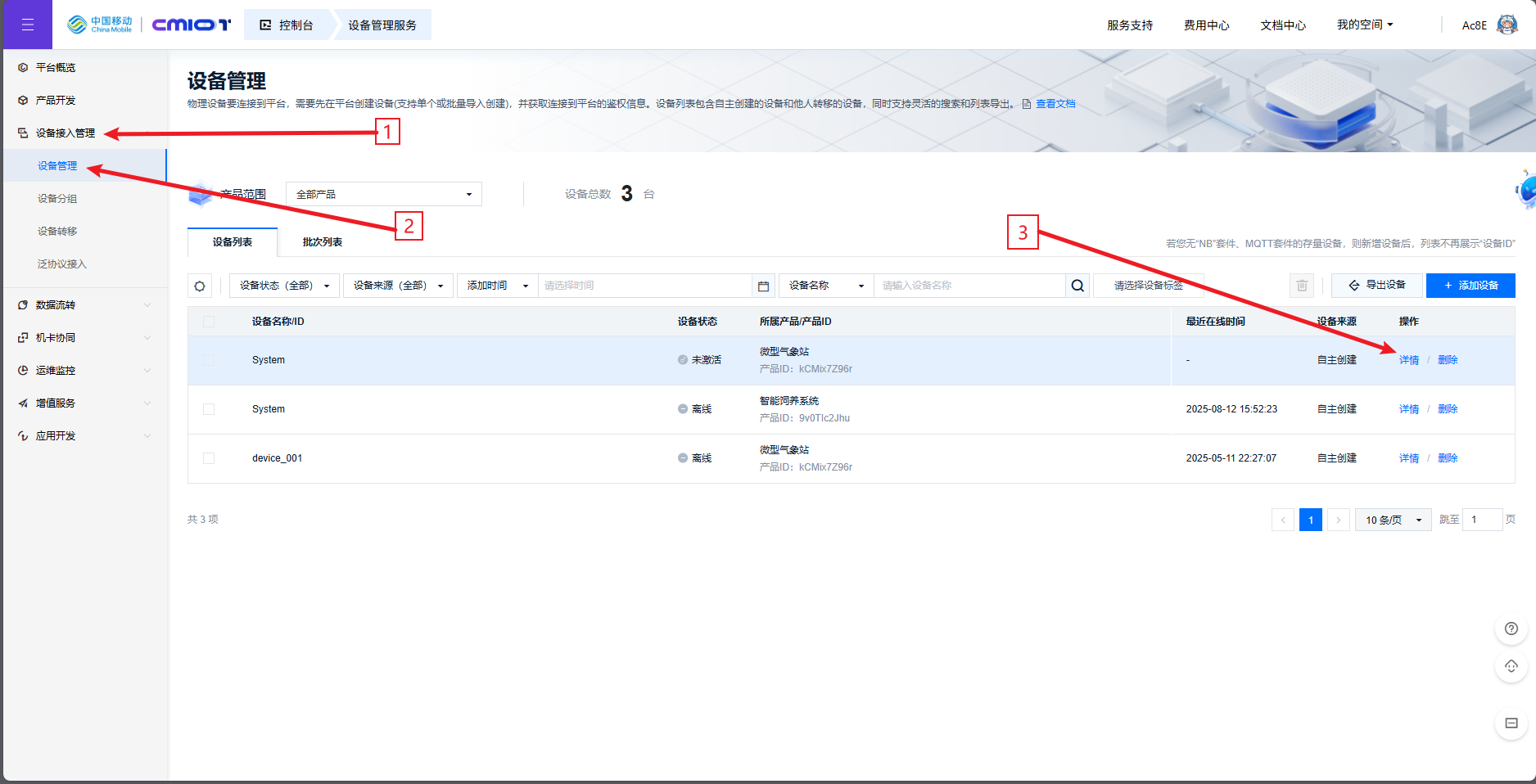

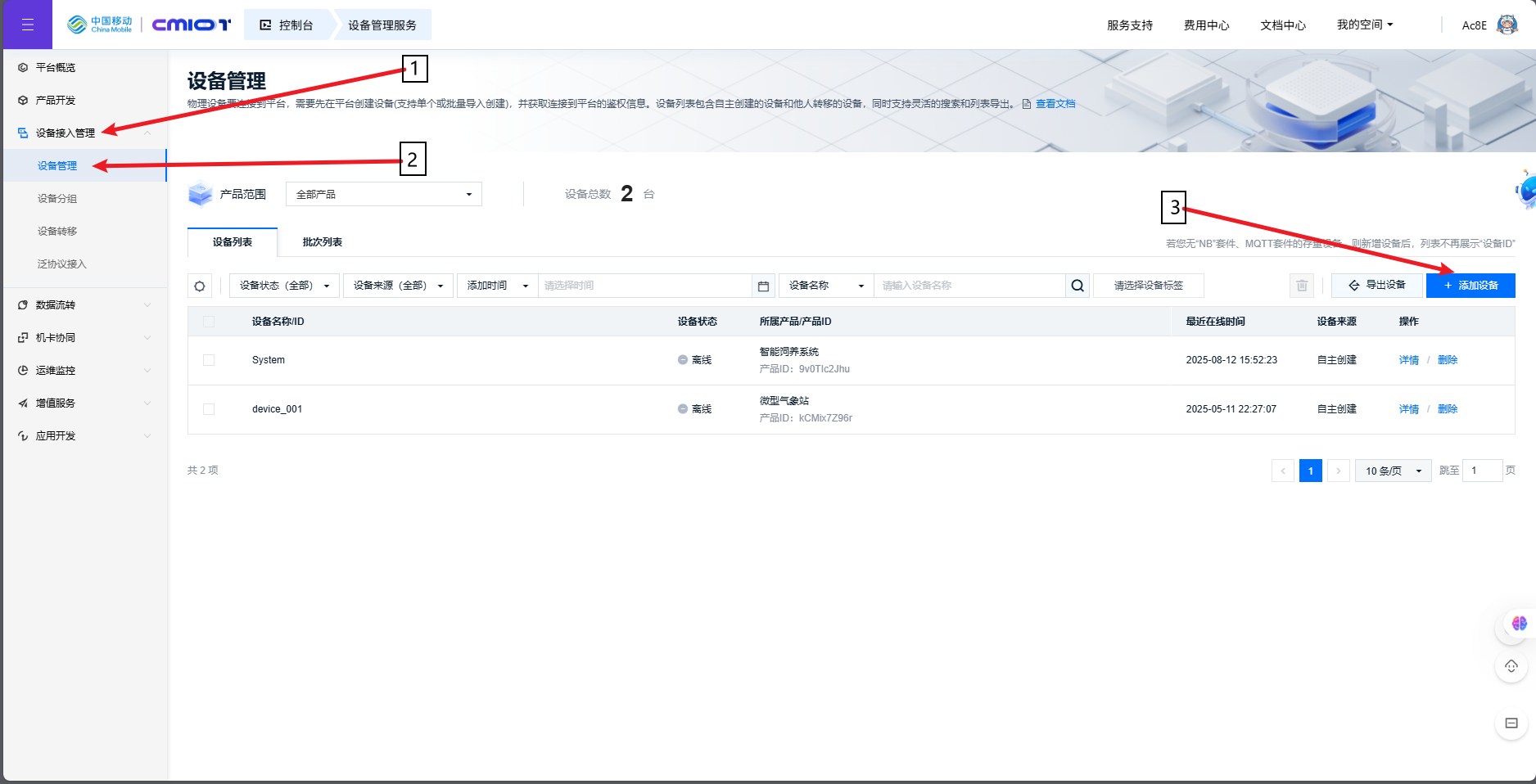

1.3 创建设备

​
**所属产品：**选择刚才创建的产品名称
**设备名称：**按要求随意起名即可，接下来以System为例命名

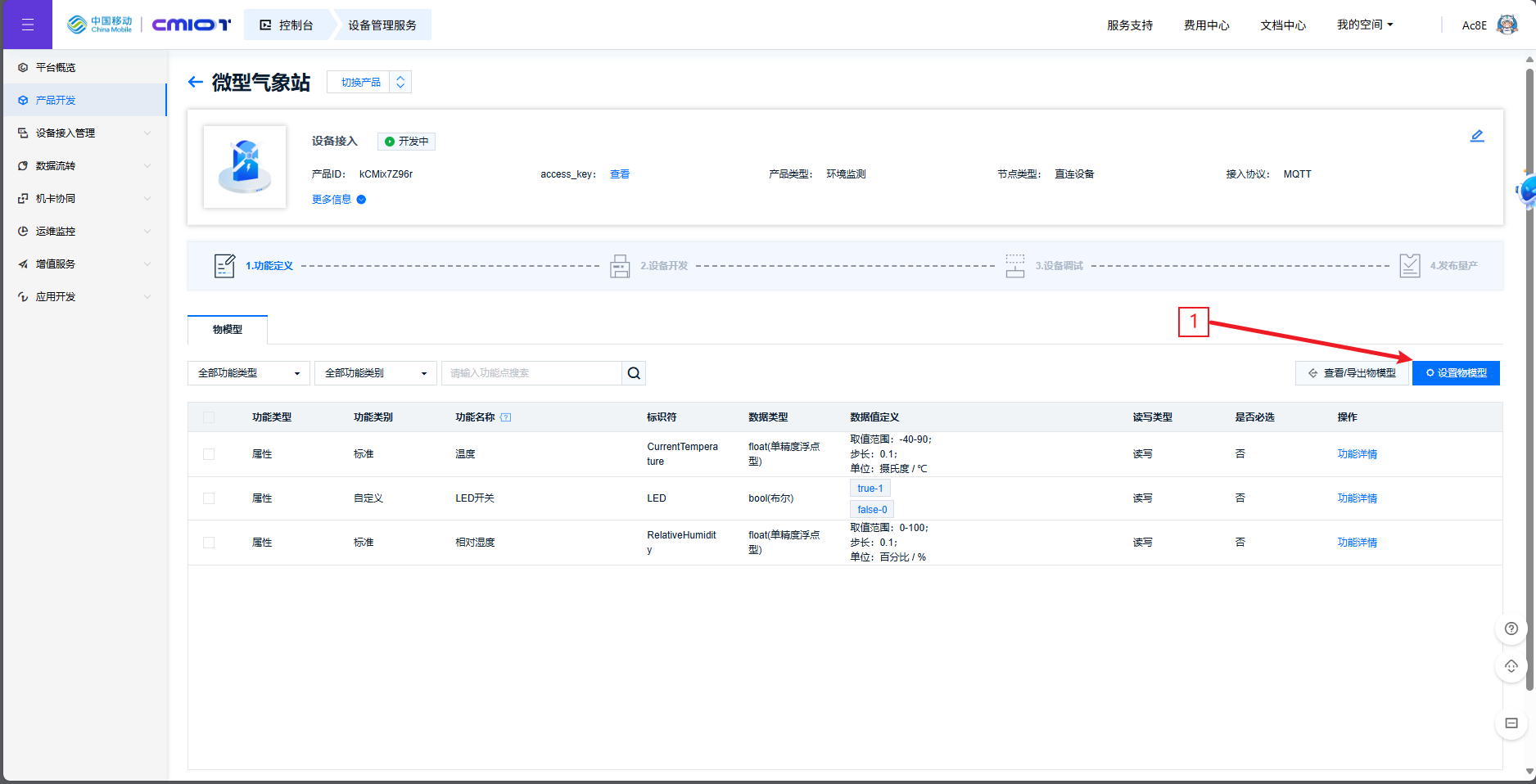

1.4 配置物模型

如果没有特殊的需要，ONENET直接产生的物模型就可以直接使用了。
如果有特殊的需要，请根据要上传的数据的格式进行自定义创建功能点。


**功能类型：**一般选择属性类型
**功能名称：**即这个数据的中文名称，后续显示数据的时候与其他功能的数据得以区分开即可。
**标识符：**即这个数据的英文名称，在接收和下发数据的时候多被用到。
**数据类型：**根据数据的类型选择bool型还是其他类型。
**取值范围：**根据这个数据的阙值填写即可。
**读写类型：**只用接收的数据直接定义为只读，既可接收也可云平台控制的定义为读写。

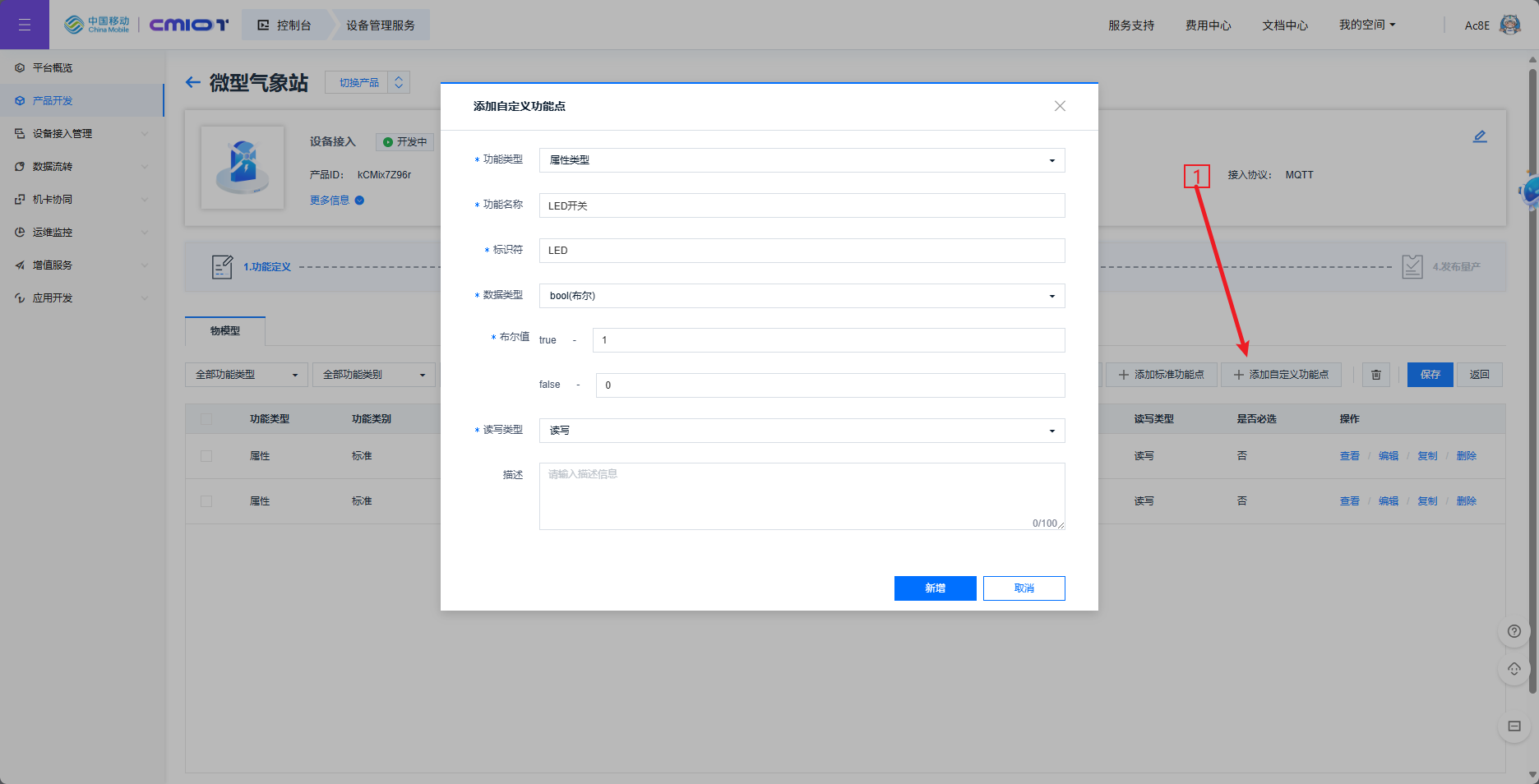

下图以一个可读可写的LED开关为例，对于常见的一些环境的传感器如DHT11的数据直接定义为可读作为接收即可。

注意自定义功能点新增之后一定要点击保存，不然就白勾选了。

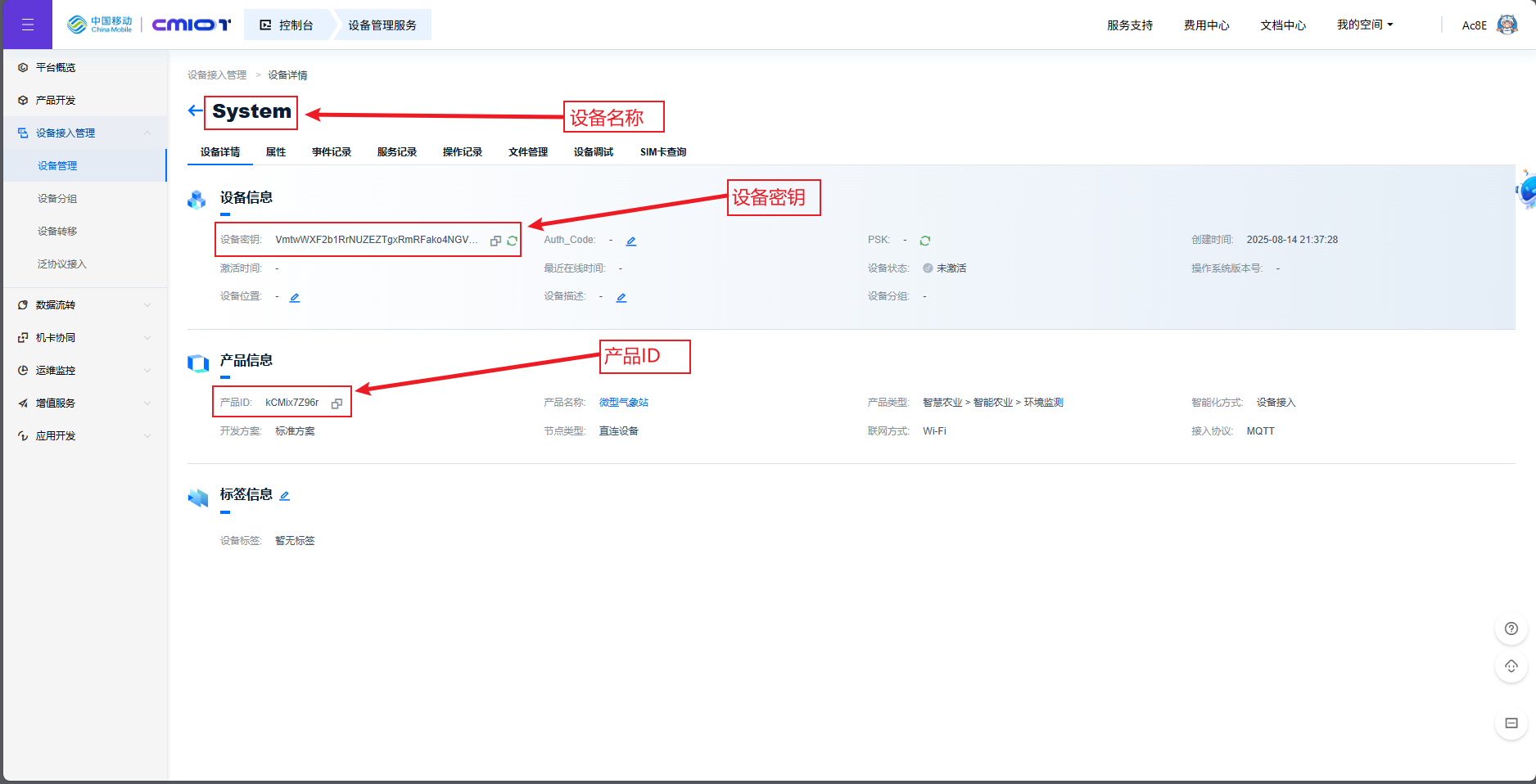

1.5 云平台的几个重要参数

二、ESP8266连接ONENET云平台

2.1 AT指令控制 ESP8266 模组

使用 AT 功能之前，模块内必须有 AT 的固件，每个模块的生产厂商都会对乐鑫官方的 AT 固件做一些修改和删减，但是其最核心的 AT 指令功能都是相同的。我们买的ESP8826模块一般都有刷好的固件，所以不用自己刷固件。常见的AT指令如下示，
ESP8266 WIFI模块常用AT指令汇总
ESP8266的AT指令集详解

2.2 ESP8266烧录MQTT固件

由于ONENET定义的模型的通信方式选择的示MQTT，所以ESP8266需要重新烧录MQTT透传固件，详见下文
ESP8266 烧录 MQTT固件

2.3 通过AT指令连接云平台

2.3.1 确保ESP8266工作状态是否正常

AT指令	成功的返回值	功能
AT	OK	测试模块是否正常连接
AT+CWMODE=1	OK	设置模块的工作模式为STA

在ESP8266连接云平台之前一定要先检查AT指令的返回值确保正常连接，并且设置好正确的工作模式。

2.3.2 确保ESP8266成功连接WIFI

AT指令	成功的返回值	功能
AT+CWJAP=“WiFi名字”,“密码”	WIFI CONNECTED 或 WIFI GOT IP	连接对应名称和密码的WiFi

eg:AT+CWJAP=“dong”,"1234567890"就是连接一个名称为dong，密码为1234567890的WIFI
【注意】：连接的WIFI对象的频段一定要是2.4GHz，ESP8266只允许连接这个频段的WIFI网络。

2.3.3 MQTT通信的发布和订阅简单的理解

通俗易懂地讲，MQTT就像是一个邮局，而主题（Topic）好比是邮局里的个人邮箱。

发布（Publish）：
想象你有一些信息（如：今天天气怎样）想要告诉别人，你就把这个信息放进邮局的一个特定的邮箱（主题）里。

订阅（Subscribe）：
如果有人想知道这个特定的信息，他们就可以告诉邮局，他们对这个邮箱（主题）感兴趣。这样，每当有新信息放入这个邮箱时，邮局就会把它送给那些订阅了这个邮箱的人。

举个例子：

如果你有一个智能天气站，它可以定期将天气更新（发布）放在“weather/today”这个邮箱（主题）里。
然后，任何对今天天气感兴趣的人们（如智能手机APP）都可以向邮局（MQTT服务器）表明他们对这个“weather/today”邮箱（主题）感兴趣（订阅）。
一旦智能天气站更新了今天的天气信息，所有订阅了这个邮箱的人都会收到这个消息。

这样的系统特别好的地方是，发送消息的人不需要知道谁在听，而听消息的人也不用知道谁在说。这就是MQTT在物联网中非常受欢迎的原因，它可以连接很多设备，让它们互相发送接收消息。

烧录了MQTT透传固件后的ESP8266可以直接通过AT指令进行简易的MQTT连接，

AT指令	成功的返回值	功能
AT+MQTTUSERCFG=0,1,“设备名称”,“产品ID”,“Token”,0,0,“”	OK	设置客户端的认证信息和其他MQTT连接选项

这个指令用于配置MQTT客户端的用户参数。第一个参数0指的是客户端ID，1为MQTT版本，设备名称和产品ID分别是要连接的ONENET设备的设备名称和产品ID，Token是相对应Onenet平台的鉴权信息，最后的两个0表示是否清理会话和是否启用遗嘱消息。

Token的生成方式详见下文：Onenet平台数据获取与token工具的使用

AT指令	成功的返回值	功能
AT+MQTTCONN=0,“mqtts.heclouds.com”,1883,1	OK	将设备与ONENET建立MQTT连接

此指令用于发起到MQTT服务器的连接。参数0是客户端ID，"mqtts.heclouds.com"是ONENET的MQTT服务器地址，1883是服务器端口号，最后的1表示启用清理会话。

AT指令	成功的返回值	功能
AT+MQTTSUB=0,“$sys/产品id/设备名称/thing/property/post/reply”,0	OK	订阅主题，使模块能够将数据上传到云平台
AT+MQTTSUB=0,“$sys/产品id/设备名称/thing/property/set”,0	OK	订阅主题，使模块能够接收到云平台发送到这个主题的消息
AT+MQTTPUB=0,“$sys/产品id/设备名称/thing/property/post”,“{“id”:“123”,“params”:{“属性名”:{“value”:数值},“属性名”:{“value”:数值}}}”,0,0	OK	将数据通过JSON格式上传到对应的设备的功能点属性中
AT+MQTTPUB=0,“$sys/产品id/设备名称/thing/property/set_reply”,“{“id”:“ID号”,“code”:200,“msg”:“success”}”,0,0	OK	数据下发后的正确回复格式，使云平台知道命令正确下发

此处可参考AT指令连接OneNET MQTT篇上报和下发数据，正确按照顺序发送AT指令后，对应的ONENET就可以接收到相对应的数据和，而单片机也能接收到ONENET下发的命令。

这样就做到了通过串口调试助手，确定了ESP8266能够正确连接到ONENET平台，单片机连接ESP8266本质就是通过串口发送信息，将数据内容通过固定的JSON格式并通过上述AT指令上传即可。

如果没有ESP8266模块或者CH340模块，也可以暂时通过MQTTx进行调试验证，可参考MQTTx连接ONENET的相关部分。
