本章节学习目标
1.熟悉元件库编辑器。
2.熟练掌握单部件元器件的创建。
3.熟悉多子件元器件的创建。

一、元器件符号概述与编辑器工作区参数

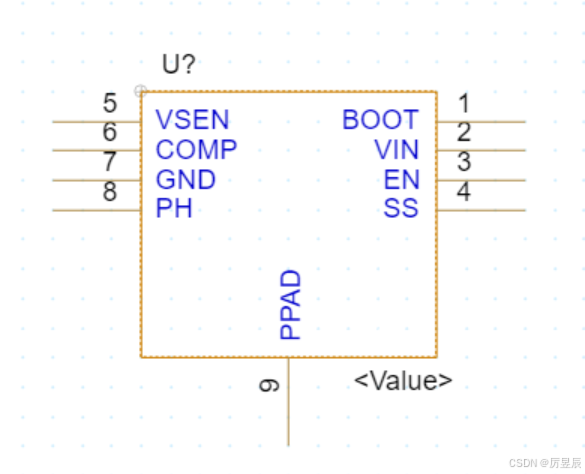

如图所示，元器件符号是元器件在原理图上的表现形式，主要由元器件边框、引脚(色括引脚号和引脚名)、元器件名称及元器件说明组成，通过放置的引脚来建立电气连接关系。元器件符号中的引脚号是和电子元器件实物的引脚一 一对应的。在创建元器件的时候，图形不一定和实物完全一样。

二、元件库编辑界面与编辑器工作区参数

2.1元件库编辑界面

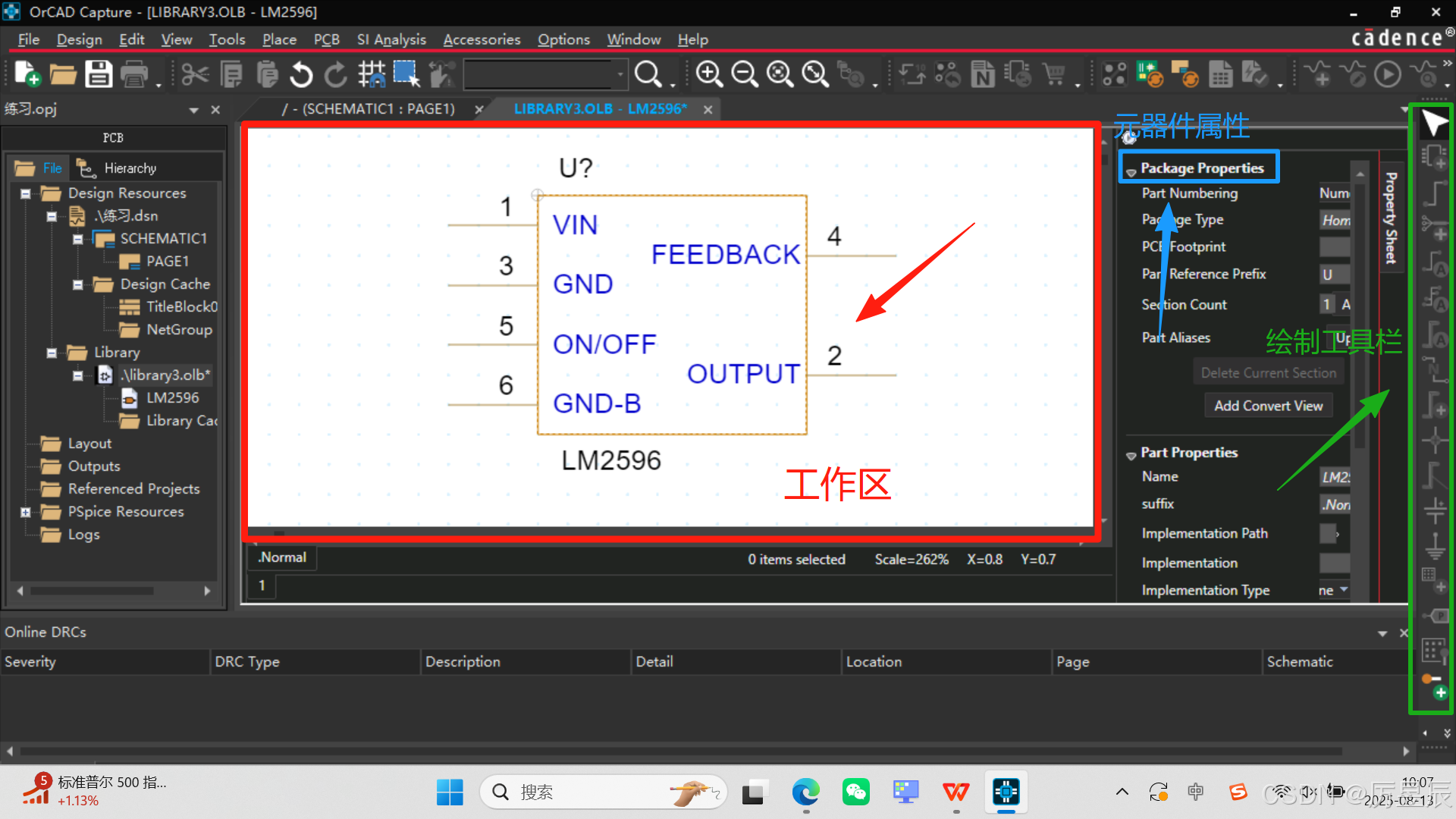

如图所示为元件库的编辑界面：

2.2元件库编辑器工作区参数

菜单栏

1. File（文件）：主要用于完成对各种文件的新建、打开、保存等操作。
2. Edit（编辑）：用于完成各种编辑操作，包括撤销、取消、复制及粘贴。
3. View（查看）：用于视图操作，包括窗口的放大、缩小，工具栏的打开、关团及网格的设置、显示。
4. Options（参数）：主要用于对各种参数的设置。
5. Place（放置）：用于放置电气导线及非电气对象。
6. Design（设计）：用于新增原理图、元器件等移除、更新等操作。
7. SI Analysis（仿真）：用于 SI 仿真。
8. Window（窗口）：改变窗口的显示方式，可以切换窗口的双屏或者多屏显示，关闭工程文件、打开最近的文件等。
9. Help（帮助）：查看 Cadence Allegro 的新功能、快捷键等。

工具栏

工具栏就是菜单栏的延伸显示，把常用的命令以窗口按钮的形式显示

绘制工具栏

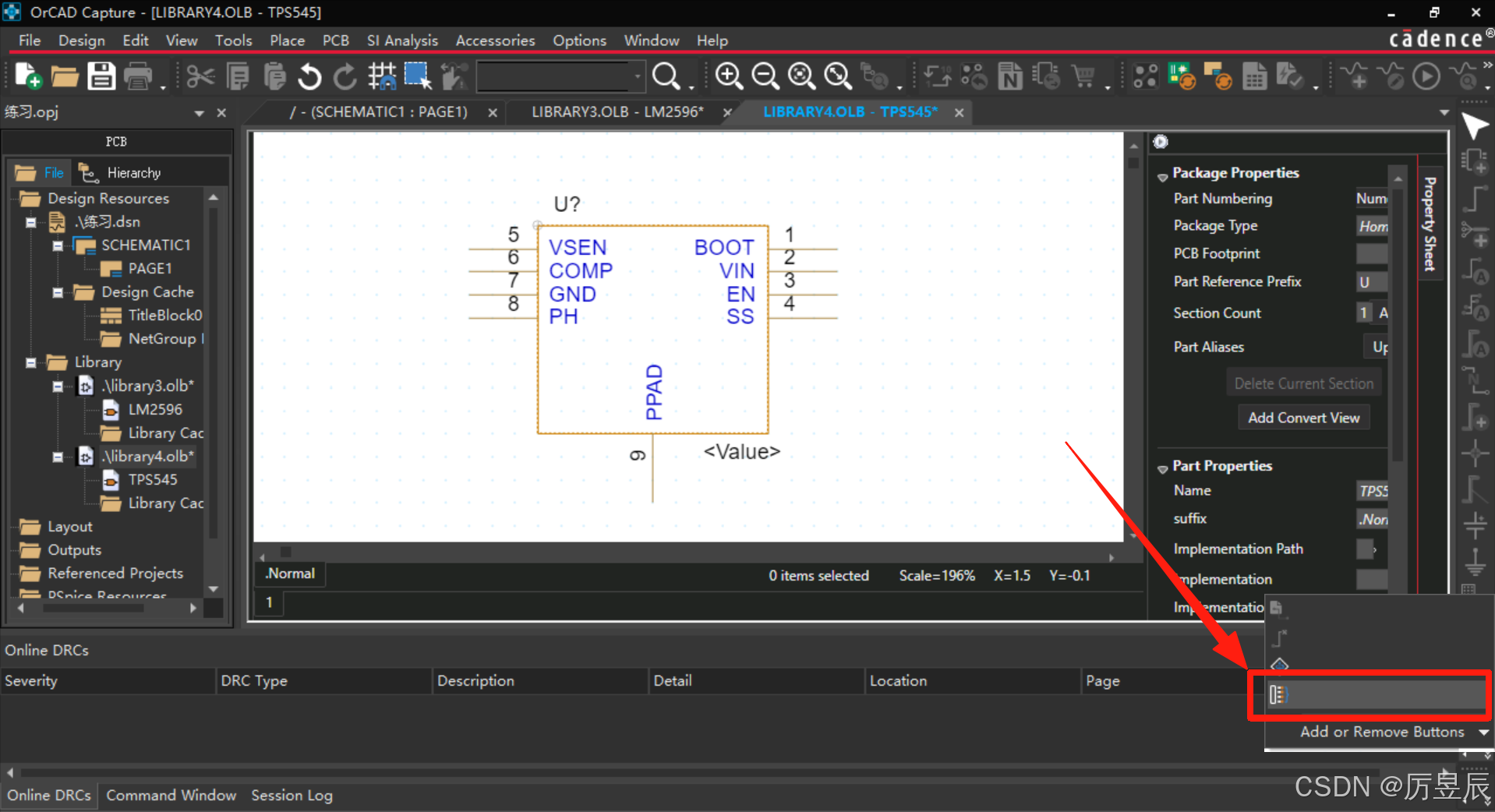

通过绘制工具栏，可以方便的放置常见的IEEE符号，线，圆圈，矩形等建模元素，如图所示：

工作面板

(1)元器件列表:用于元器件的新建、编辑界面进入、重命名、复制、剪切等。

(2)工作区:用于元器件的编辑，绘制元器件符号的外形及引脚等。

(3)元器件属性:编辑元器件属性的界面，可以设置元器件符号的名字、引脚名、引脚等。

三、简单分立元件符号的创建

3.1原理图库的创建及元器件符号的新建

引脚(Pin)数较少的元器件一般使用简单分立元件方式创建原理图符号，比如电阻、电容、二极管、三极管、运算放大器等都可以归类为简单分立元件。

那么如何创建简单分立元件呢？

首先要建立一个元件库，在元件库中才能创建元器件符号。

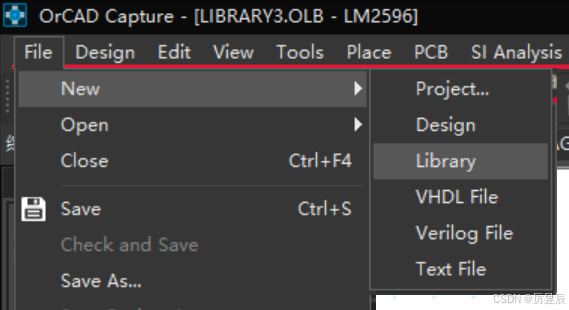

（1）执行菜单命令“File”→“New”→“Library”，新建原理图元件库，如图所示：

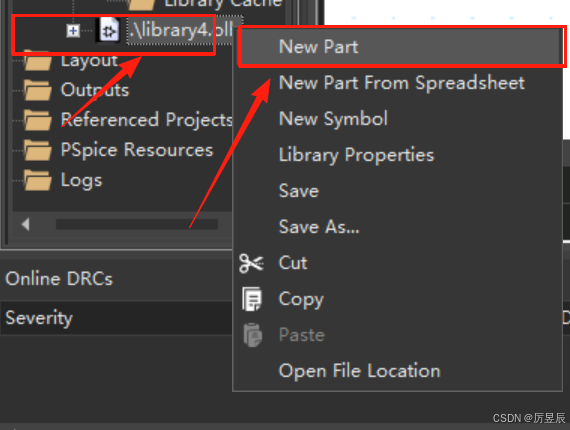

（2）在如下图所示中选择 .olb 文件，单击鼠标右键并选择“New Part”选项，新建一个元器件即可。

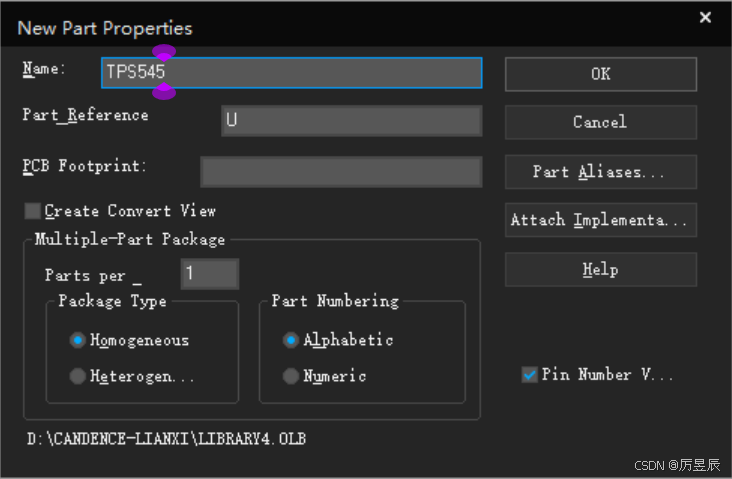

（3）弹出“New Part Properties”对话框，如下图所示，填入相关参数。

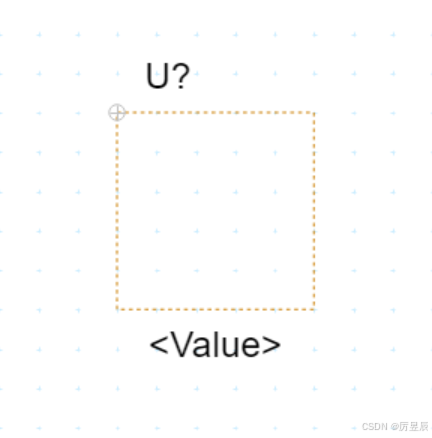

（4）在完成“New Part Properties”对话框的设置之后，工作区就会自动生成一个U？与虚框，如下图所示：

3.2单个引脚的放置

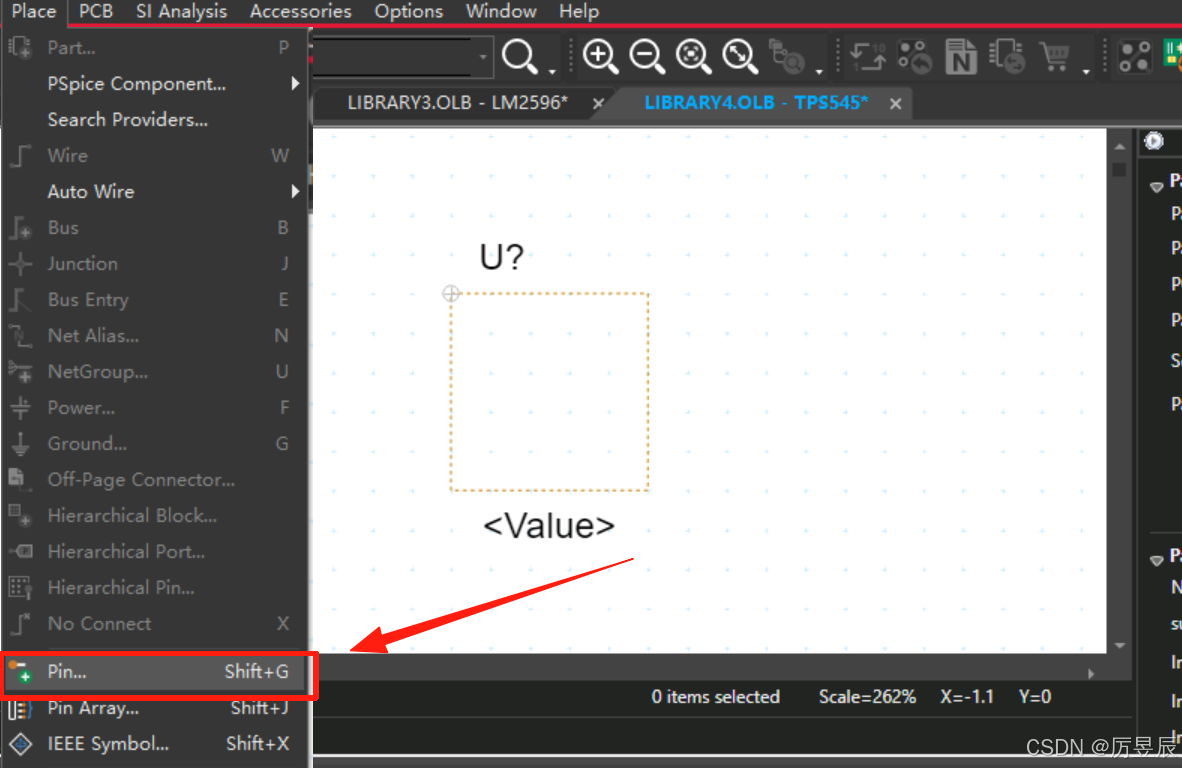

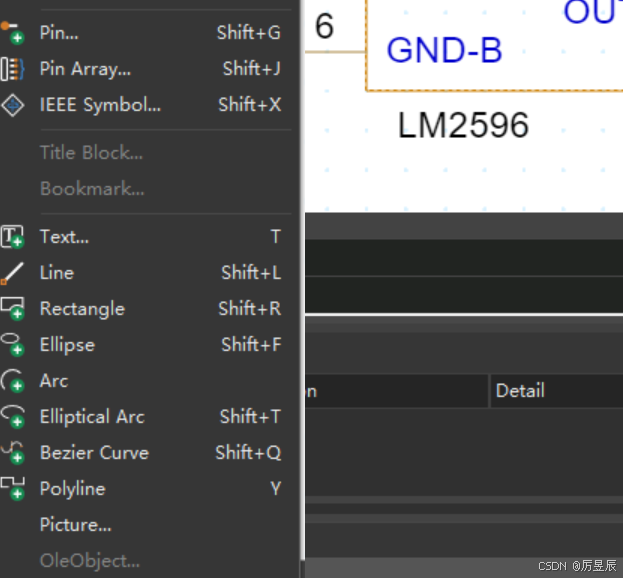

（1）执行菜单栏命令“Place”→“Pin”，或者直接按快捷键“Shif+G”，如下图所示：

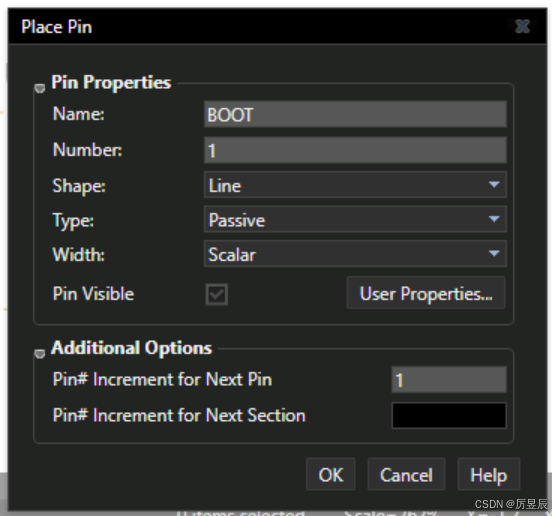

（2）在弹出的“Place Pin”对话框中进行引脚属性的设置，如下图所示：

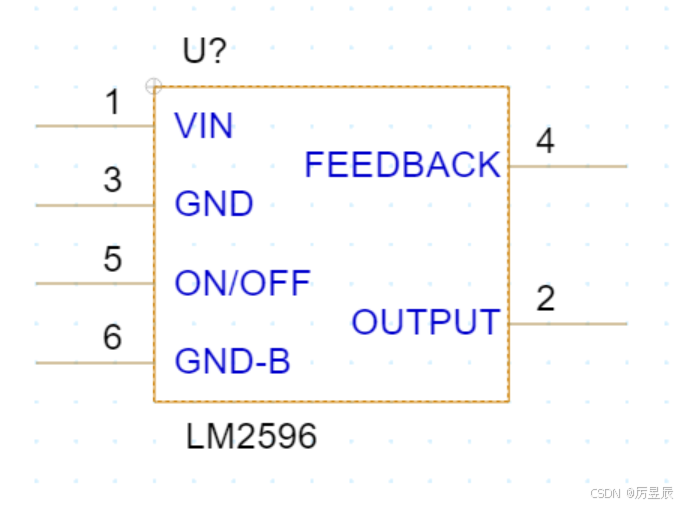

（3）完成元器件引脚设置后，拖动鼠标将它放置到合适位置即可，如下图所示：

3.3元器件引脚的阵列摆放及设置

(1)遇到引脚多且有规律排序的情况时，Capture有一个引脚阵列的功能，能快速摆放一排引脚，执行菜单命令“Place”→“Pin”，或者直接按快捷健“Shift+J”，如图所示。

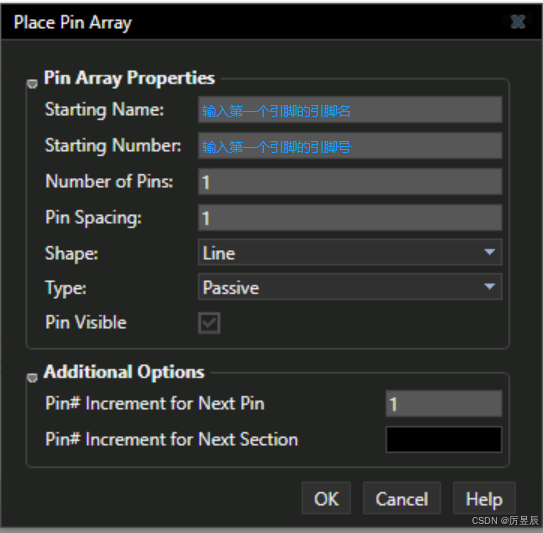

(2)执行上面的操作之后，就会弹出如下图所示的对话框

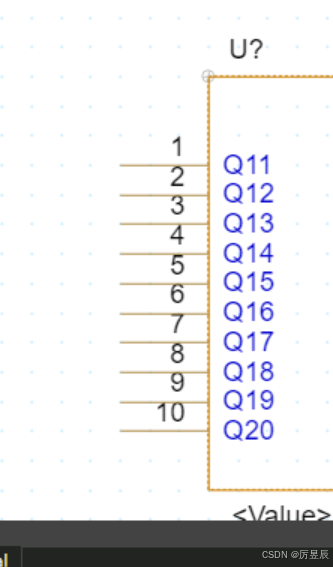

(3)根据需求设置完“Place Pin Array”对话框后，单击“OK”，结果如下图所示：
