MOS 管驱动电路需满足两个核心要点：一是瞬态驱动电流充足，因为驱动本质是对栅极寄生电容充放电以实现快速开关；二是电压匹配导通条件，即 NMOS 需 Vgs 高于 4V 导通，PMOS 需 Vgs 低于 - 4V 导通。

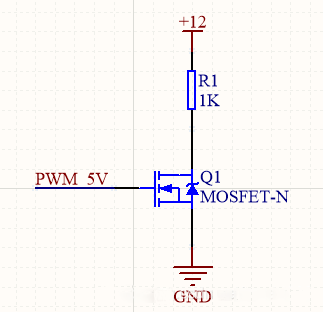

一、直接驱动NMOS

直接驱动 NMOS 仅适用于低端驱动（R1 为负载），5V PWM 波能满足其 Vgs 高于 4V 的导通要求，但 3.3V 单片机驱动时可能因 Vgs 不足导致 MOS 导通不充分，引发发热严重、负载电压异常等问题。

二、推挽输出（图腾柱式驱动）

R1为负载，作为共射极放大电路可放大驱动电流（不放大电压），加速栅极寄生电容充放电以提升开关速度，适用于 NMOS 低端驱动，能解决单片机直接驱动时电流不足、开关慢、MOS 发热的问题，增强驱动能力。

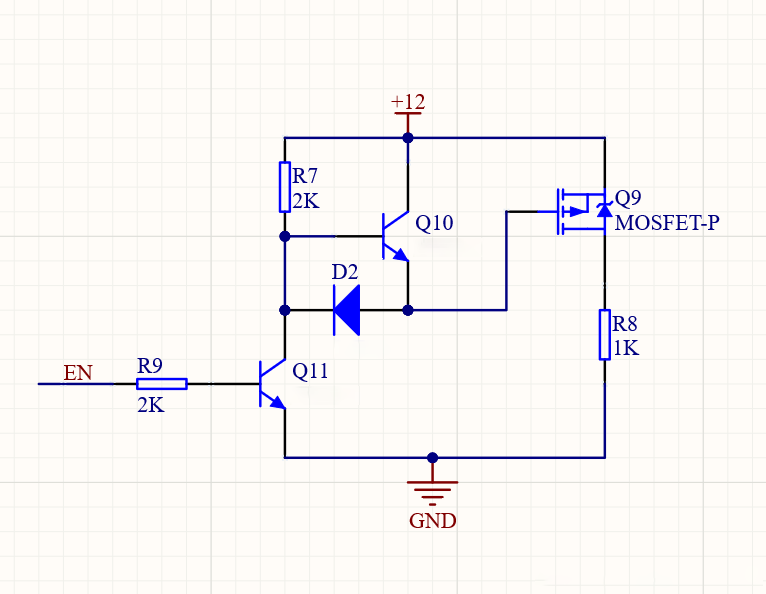

三、变换电压的推挽式驱动电路

借助双 NPN 三极管 + 二极管实现 PMOS 栅极 0V~12V 快速电压切换，满足 PMOS 高端驱动的关断需求（栅极电压≥源极电压），同时兼容 NMOS 低端驱动和 3.3V 单片机，但需注意 MOS 管 D-S 极不可接反，否则寄生二极管会导致失控导通。

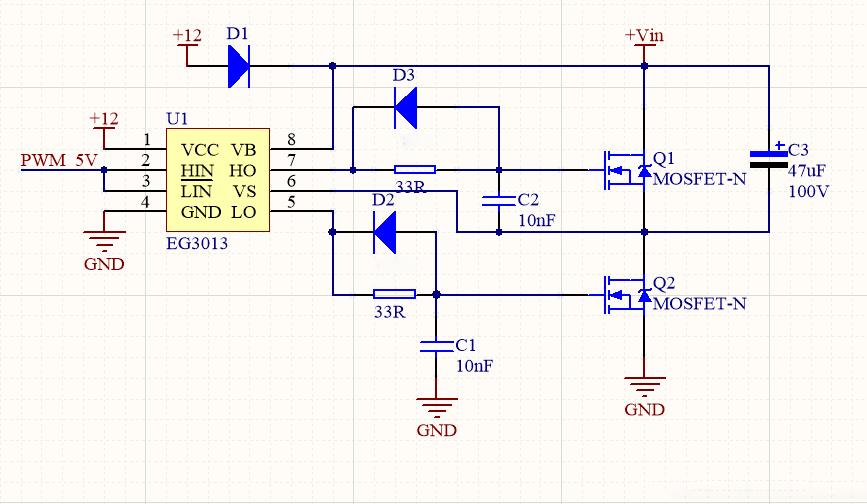

四、半桥驱动电路

采用双 NMOS 半桥方案，成本低且自带自举升压电路，适配高压驱动；且有死区控制（避免上下管直通短路）提升安全性；其开关速度有限，在高频场景（如 PWM 调光）表现一般，但能满足电机正反转、低频负载控制需求，单路还可独立驱动 NMOS，灵活实现高低端控制。
