前言

在嵌入式系统中，模拟信号的采集是日常任务之一，尤其在物联网设备、传感器应用等领域，如何将模拟信号转换为数字信号进行处理至关重要。ESP32 提供了丰富的 ADC（模数转换器）功能，能够通过多个输入通道，采集传感器信号并转换为数字值。本篇博文将详细介绍 ESP32 的 ADC 功能，讲解其硬件原理、常见配置及 API 用法，帮助开发者更好地进行模拟信号的采集和处理。

参考文档：ESP32-S3技术参考手册；ESP32-S3编程指南

---

一、ADC概述

ESP32 的 ADC 系统由模拟前端与两套控制器组成，前端统一完成信号采样与逐次逼近转换，控制器则决定采样时序、触发方式、数据缓存及搬运策略。两条通路共享同一物理 ADC 核心，但分属不同电源域：RTC ADC 控制器位于 RTC 低功耗域，支持在 CPU 深睡或频繁唤醒情况下进行低速测量，适合与 ULP 协处理器配合实现定期检测；数字 ADC 控制器位于数字高性能域，支持高速采样、DMA 传输、多通道扫描以及 I2S 总线输出，适用于波形分析和音频级数据采集。

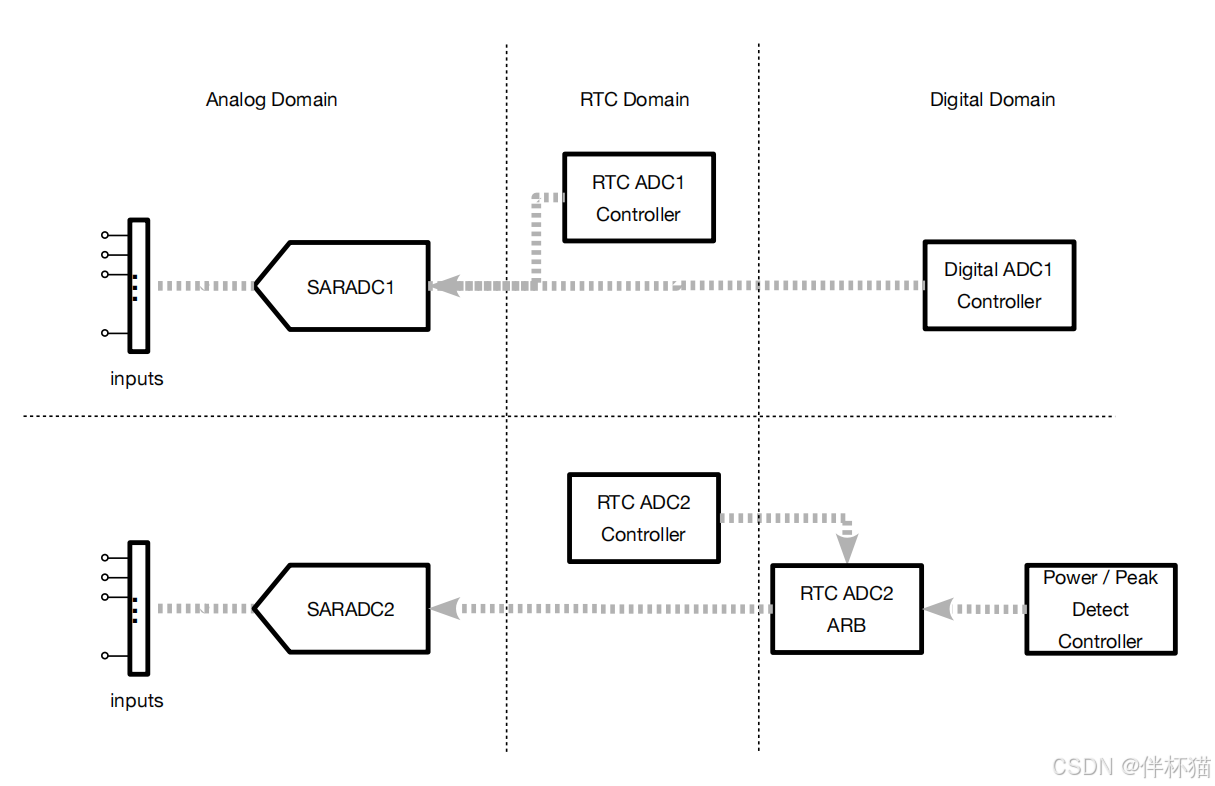

SAR ADC 概图

SAR ADC 的功能概况

1.RTC ADC控制器

该控制器常驻 RTC 域，可在低功耗模式下维持运行，并能通过软件触发、RTC 状态机信号或 ULP 协处理器指令启动采样，测量结果保存在 RTC 寄存器中供读取。它的典型特性是功耗低、延迟可控，适用于环境传感器、电池电压监测等低频任务。虽然本身不直接支持连续扫描或 DMA，但可以借助 ULP 定期触发实现多通道轮询。IDF 的 oneshot 驱动在 ESP32-S3 上即以 RTC 控制器为时钟源，支持衰减（0/2.5/6/11 dB）和位宽（9~12 位）配置，并可利用 eFuse 校准数据将码值换算成 mV 级电压。

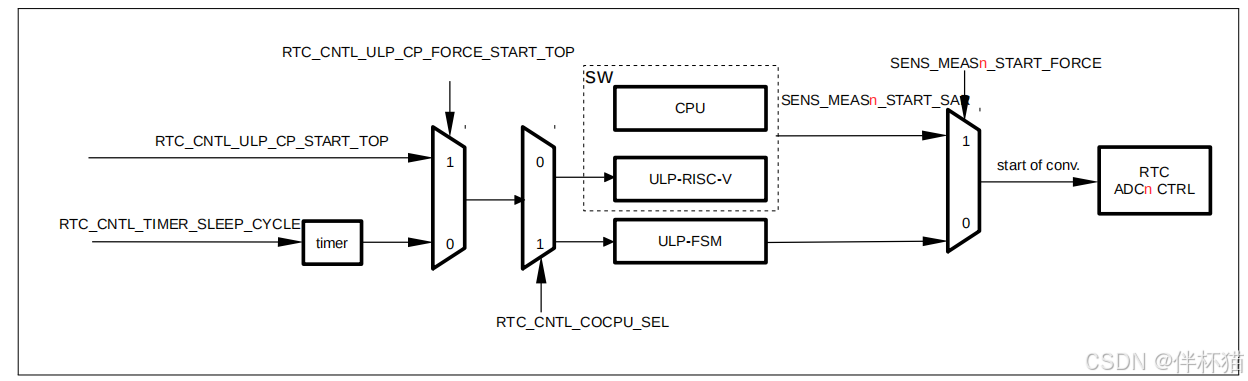

RTC SAR ADC 的功能概况

2.数字 ADC控制器

该控制器运行在数字域，面向高吞吐场景，可配置单通道、扫描或交替模式采集。内部扫描表最多支持 16 条规则（包含通道号、衰减、位宽等），按表顺序轮询采样，并将每个样本与通道号、单元号等元信息打包输出。数据可经 I2S 总线或 DMA 直接搬运至内存，实现高速批量采集。IDF 的 continuous 驱动对接该通路，输出结构化帧（如 adc_digi_output_data_t），便于在环形缓冲中解析和处理。数字 ADC 控制器还优化了触发与交错采样机制，支持同时采集 ADC1 与 ADC2，提升带宽和采样均匀性。

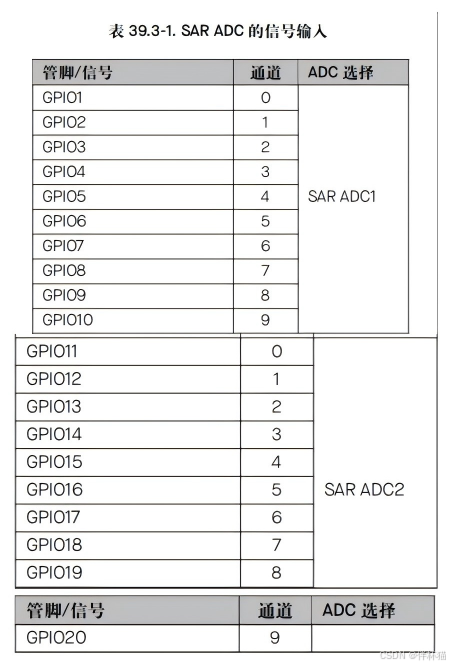

3.ADC引脚

ESP32 的 ADC 引脚固定映射至通道，不可通过 GPIO 矩阵更改。ADC1 提供 8 个通道（GPIO3239），ADC2 提供 10 个通道（GPIO0、2、4、1215、25~27）。需注意 ADC2 与 Wi-Fi 模块共享硬件资源，在 Wi-Fi 工作期间普通应用无法使用 ADC2；在使用 ADC2 时，需通过 esp_wifi_stop() 停止 Wi-Fi 功能，确保 ADC2 可用。，因此对高速连续采样或双单元模式需提前规划资源冲突。选择通道时应结合衰减档位和位宽配置，并参考数据手册中的“满量程电压”曲线，确保量程与分辨率满足需求。

二、ADC类型定义及常用API

ESP32-S3 ADC类型定义

//=============================================================================
// ESP32-S/ESP32-S3 ADC 相关类型定义
// 收录自 adc_common.h / adc.h / adc_types.h
// 说明：通道与 GPIO 为固定映射；ADC2 可能与 Wi-Fi 共用，注意仲裁与冲突。
//=============================================================================
#include <stdint.h>
#include <stdbool.h>

//=============================================================================
// 1) ADC 单元类型
//=============================================================================
typedef enum {
    ADC_UNIT_1     = 1,   // SAR ADC1
    ADC_UNIT_2     = 2,   // SAR ADC2
    ADC_UNIT_BOTH  = 3,   // 同时使用 ADC1 与 ADC2（数字控制器/连续采样）
    ADC_UNIT_ALTER = 7,   // ADC1 与 ADC2 交替采样
    ADC_UNIT_MAX
} adc_unit_t;

//=============================================================================
// 2) 通用通道类型（逻辑通道号）
//   注：具体到 ADC1/ADC2 的映射见下文 adc1_channel_t / adc2_channel_t
//=============================================================================
typedef enum {
    ADC_CHANNEL_0 = 0,
    ADC_CHANNEL_1,
    ADC_CHANNEL_2,
    ADC_CHANNEL_3,
    ADC_CHANNEL_4,
    ADC_CHANNEL_5,
    ADC_CHANNEL_6,
    ADC_CHANNEL_7,
    ADC_CHANNEL_8,
    ADC_CHANNEL_9,
    ADC_CHANNEL_MAX
} adc_channel_t;

//=============================================================================
// 3) ADC1 通道类型（与 GPIO 的固定对应，目标不同映射不同）
//    * 经典 ESP32: CH0~7 分别映射 GPIO36~39, 32~35
//    * ESP32-S2/S3: CH0~7 -> GPIO1~8；部分芯片还包含 CH8/CH9 -> GPIO9/10
//=============================================================================
typedef enum {
    ADC1_CHANNEL_0 = 0,
    ADC1_CHANNEL_1,
    ADC1_CHANNEL_2,
    ADC1_CHANNEL_3,
    ADC1_CHANNEL_4,
    ADC1_CHANNEL_5,
    ADC1_CHANNEL_6,
    ADC1_CHANNEL_7,
#if CONFIG_IDF_TARGET_ESP32S2 || CONFIG_IDF_TARGET_ESP32S3
    ADC1_CHANNEL_8,
    ADC1_CHANNEL_9,
#endif
    ADC1_CHANNEL_MAX
} adc1_channel_t;

//=============================================================================
// 4) ADC2 通道类型（与 GPIO 的固定对应；常与 Wi-Fi 共用，需仲裁/避让）
//    * 经典 ESP32: CH0~9 -> GPIO4,0,2,15,13,12,14,27,25,26
//    * ESP32-S2/S3: CH0~9 -> GPIO11~20（参考目标芯片引脚图）
//=============================================================================
typedef enum {
    ADC2_CHANNEL_0 = 0,
    ADC2_CHANNEL_1,
    ADC2_CHANNEL_2,
    ADC2_CHANNEL_3,
    ADC2_CHANNEL_4,
    ADC2_CHANNEL_5,
    ADC2_CHANNEL_6,
    ADC2_CHANNEL_7,
    ADC2_CHANNEL_8,
    ADC2_CHANNEL_9,
    ADC2_CHANNEL_MAX
} adc2_channel_t;

//=============================================================================
// 5) 衰减系数（影响满量程电压 / 量程，需要配合标定）
//=============================================================================
typedef enum {
    ADC_ATTEN_DB_0  = 0,  // 约 0~0.8V
    ADC_ATTEN_DB_2_5,     // 约 0~1.1V
    ADC_ATTEN_DB_6,       // 约 0~1.35V
    ADC_ATTEN_DB_11,      // 约 0~2.6V
    ADC_ATTEN_MAX
} adc_atten_t;

//=============================================================================
// 6) I2S 数据源选择（数字控制器经 DMA 输出到 I2S 时的数据来源）
//=============================================================================
typedef enum {
    ADC_I2S_DATA_SRC_IO_SIG = 0, // GPIO 模拟矩阵信号
    ADC_I2S_DATA_SRC_ADC,        // 来自 ADC
    ADC_I2S_DATA_SRC_MAX
} adc_i2s_source_t;

//=============================================================================
// 7) 位宽（采样有效位数）
//    典型默认 12bit；部分目标支持 9/10/11bit 配置；S2 支持 13bit
//=============================================================================
typedef enum {
    ADC_BITWIDTH_DEFAULT = 0, ///< Default ADC output bits, max supported width will be selected
    ADC_BITWIDTH_9  = 9,      ///< ADC output width is 9Bit
    ADC_BITWIDTH_10 = 10,     ///< ADC output width is 10Bit
    ADC_BITWIDTH_11 = 11,     ///< ADC output width is 11Bit
    ADC_BITWIDTH_12 = 12,     ///< ADC output width is 12Bit
    ADC_BITWIDTH_13 = 13,     ///< ADC output width is 13Bit
} adc_bitwidth_t;

//=============================================================================
// 8) 数字控制器转换模式（连续采样 / DMA 扫描模式）
//=============================================================================
typedef enum {
    ADC_CONV_SINGLE_UNIT_1 = 1,  // 仅 ADC1
    ADC_CONV_SINGLE_UNIT_2,      // 仅 ADC2
    ADC_CONV_BOTH_UNIT,          // 同步：ADC1+ADC2 同时采样
    ADC_CONV_ALTER_UNIT = 7      // 交替：ADC1 与 ADC2 轮流采样
} adc_digi_convert_mode_t;

//=============================================================================
// 9) 数字控制器「转换规则表项」（pattern）
//    指定每一步采样的 (atten/bit_width/channel/unit)，最多 16 项轮询
//=============================================================================
typedef struct {
    uint8_t atten     : 2;  // adc_atten_t
    uint8_t bit_width : 2;  // adc_bits_width_t（某些目标保留）
    uint8_t channel   : 4;  // 0~9
    uint8_t unit      : 1;  // 0: ADC1, 1: ADC2（Type2 格式需要）
} adc_digi_pattern_table_t;

//=============================================================================
// 10) 数字控制器输出格式（写入 DMA 的单样本数据位宽组织）
//=============================================================================
typedef enum {
    ADC_DIGI_FORMAT_12BIT = 0,  // 12 位数据格式
    ADC_DIGI_FORMAT_11BIT       // 11 位数据格式（带 unit 等元信息）
} adc_digi_output_format_t;

//=============================================================================
// 11) 数字控制器输出数据（DMA 缓冲中单样本的解析结构）
//    Type1：12bit 数据 + 4bit 通道
//    Type2：11bit 数据 + 4bit 通道 + 1bit 单元（ADC1/ADC2）
//=============================================================================
typedef union {
    struct {                    // 与 ADC_DIGI_FORMAT_12BIT 对应
        uint16_t data    : 12;
        uint16_t channel : 4;
    } type1;
    struct {                    // 与 ADC_DIGI_FORMAT_11BIT 对应（S2/S3 常用）
        uint16_t data    : 11;
        uint16_t channel : 4;
        uint16_t unit    : 1;   // 0:ADC1 1:ADC2
    } type2;
    uint16_t val;
} adc_digi_output_data_t;

//=============================================================================
// 12) 数字控制器时钟配置（连续采样的采样时钟源与分频）
//    采样时钟 = (APLL 或 APB) / (div_num + div_a/div_b + 1)
//=============================================================================
typedef struct {
    bool     use_apll;   // true: APLL；false: APB
    uint32_t div_num;    // 1~255
    uint32_t div_b;      // 1~63
    uint32_t div_a;      // 0~63
} adc_digi_clk_t;

//=============================================================================
// 13) 数字控制器总配置（DMA 模式）
//    启动后按 pattern 表循环扫描；可设置转换次数限制/格式/时钟等
//=============================================================================
typedef struct {
    uint32_t                    conv_limit_en;    // 使能采样次数限制
    uint32_t                    conv_limit_num;   // 限制次数（1~255）
    uint32_t                    adc_pattern_len;  // pattern 项个数（<=16）
    const adc_digi_pattern_table_t *adc_pattern;  // pattern 表
    adc_digi_convert_mode_t     conv_mode;        // 转换模式
    adc_digi_output_format_t    format;           // 输出格式（11/12bit）
    adc_digi_clk_t              dig_clk;          // 采样时钟
} adc_digi_config_t;

//=============================================================================
// 14) ADC2 仲裁模式（当 RTC 控制器 / 数字控制器 / Wi-Fi 同时请求 ADC2）
//=============================================================================
typedef enum {
    ADC_ARB_MODE_SHIELD = 0, // 屏蔽一种客户端
    ADC_ARB_MODE_FIX,        // 固定优先级
    ADC_ARB_MODE_LOOP        // 循环轮转优先级
} adc_arbiter_mode_t;

// 仲裁器配置（仅 ADC2）
typedef struct {
    adc_arbiter_mode_t mode;  // 工作模式（仅 ADC2）
    uint8_t rtc_pri;          // RTC 控制器优先级（0~2，数值大优先）
    uint8_t dig_pri;          // 数字控制器优先级（0~2）
    uint8_t pwdet_pri;        // Wi-Fi 功率检测优先级（0~2）
} adc_arbiter_t;

//=============================================================================
// 15) 数字控制器中断类型（DMA 模式）
//=============================================================================
typedef enum {
    ADC_DIGI_INTR_MASK_MONITOR  = 0x1,  // 监视器触发
    ADC_DIGI_INTR_MASK_MEAS_DONE= 0x2,  // 一次测量完成
    ADC_DIGI_INTR_MASK_ALL      = 0x3
} adc_digi_intr_t;

//=============================================================================
// 16) 数字控制器滤波器索引（可对若干通道使能 IIR 滤波）
//=============================================================================
typedef enum {
    ADC_DIGI_FILTER_IDX0 = 0,
    ADC_DIGI_FILTER_IDX1,
    ADC_DIGI_FILTER_IDX_MAX
} adc_digi_filter_idx_t;

// 滤波模式（IIR 一阶，2/4/8/16/64 分母系数，数值越大平滑越强）
typedef enum {
    ADC_DIGI_FILTER_IIR_2 = 0,   // 系数 2
    ADC_DIGI_FILTER_IIR_4,       // 系数 4
    ADC_DIGI_FILTER_IIR_8,       // 系数 8
    ADC_DIGI_FILTER_IIR_16,      // 系数 16
    ADC_DIGI_FILTER_IIR_64,      // 系数 64
    ADC_DIGI_FILTER_IIR_MAX
} adc_digi_filter_mode_t;

// 滤波器配置（绑定到某个单元/通道）
typedef struct {
    adc_unit_t              adc_unit;   // ADC1/ADC2
    adc_channel_t           channel;    // 目标通道
    adc_digi_filter_mode_t  mode;       // IIR 模式
} adc_digi_filter_t;

//=============================================================================
// 17) 数字控制器监视器（阈值比较器）
//=============================================================================
typedef enum {
    ADC_DIGI_MONITOR_IDX0 = 0,
    ADC_DIGI_MONITOR_IDX1,
    ADC_DIGI_MONITOR_IDX_MAX
} adc_digi_monitor_idx_t;

typedef enum {
    ADC_DIGI_MONITOR_HIGH = 0,  // 大于阈值触发
    ADC_DIGI_MONITOR_LOW,       // 小于阈值触发
    ADC_DIGI_MONITOR_MAX
} adc_digi_monitor_mode_t;

// 监视器配置（越界即触发中断）
typedef struct {
    adc_unit_t               adc_unit;   // ADC1/ADC2
    adc_channel_t            channel;    // 目标通道
    adc_digi_monitor_mode_t  mode;       // 触发模式
    uint32_t                 threshold;  // 阈值（按当前输出位宽）
} adc_digi_monitor_t;

//=============================================================================
// 18) I2S 编码格式（ADC->DMA 搬运到 I2S 的打包方式，对应 11/12bit）
//=============================================================================
typedef enum {
    ADC_ENCODE_12BIT = 0,  // [15:12] 通道，[11:0] 数据
    ADC_ENCODE_11BIT       // [15] 单元，[14:11] 通道，[10:0] 数据
} adc_i2s_encode_t;

//=============================================================================
// 备注：本文件只罗列“类型定义”。实际使用还需配套 IDF 驱动：
//  - 单次采样：adc_oneshot_*（RTC 控制器通路，适合低功耗/低频）
//  - 连续采样：adc_continuous_* / adc_digi_*（数字控制器+DMA，适合多通道/高吞吐）
//  - 若使用 ADC2 且启用 Wi-Fi，请结合 adc_arbiter_* 做优先级或避让规划。
//=============================================================================

ADC常用API

//=============================================================================
// ESP32-S3 ADC 常用 API 列表
//=============================================================================

// 初始化 ADC 单次采样单元（ADC1 或 ADC2）
// 参数：
// - init_cfg：指向 adc_oneshot_unit_init_cfg_t 结构体的指针，
//   该结构体包含初始化配置，如 ADC 单元 ID 和 ULP 模式。
// - unit_handle：指向 adc_oneshot_unit_handle_t 类型的指针，用于返回创建的 ADC 单元句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_NO_MEM：内存不足。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_oneshot_new_unit(const adc_oneshot_unit_init_cfg_t *init_cfg, adc_oneshot_unit_handle_t *unit_handle);

// 删除 ADC 单次采样单元
// 参数：
// - unit_handle：要删除的 ADC 单元句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_oneshot_del_unit(adc_oneshot_unit_handle_t unit_handle);

// 配置 ADC 通道属性（衰减、位宽等）
// 参数：
// - unit_handle：要配置的 ADC 单元句柄。
// - chan_cfg：指向 adc_oneshot_chan_cfg_t 结构体的指针，
//   该结构体包含通道配置，如衰减和位宽。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_oneshot_config_channel(adc_oneshot_unit_handle_t unit_handle, const adc_oneshot_chan_cfg_t *chan_cfg);

// 读取 ADC 通道的原始数值
// 参数：
// - unit_handle：要读取的 ADC 单元句柄。
// - channel：要读取的 ADC 通道。
// - raw_value：指向 int 类型的指针，用于返回读取到的原始值。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
// - ESP_ERR_TIMEOUT：操作超时。
esp_err_t adc_oneshot_read(adc_oneshot_unit_handle_t unit_handle, adc_channel_t channel, int *raw_value);

// 初始化 ADC 连续采样句柄
// 参数：
// - cfg：指向 adc_continuous_handle_cfg_t 结构体的指针，
//   该结构体包含连续采样配置，如最大存储缓冲区大小。
// - handle：指向 adc_continuous_handle_t 类型的指针，用于返回创建的 ADC 连续采样句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_NO_MEM：内存不足。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_continuous_new_handle(const adc_continuous_handle_cfg_t *cfg, adc_continuous_handle_t *handle);

// 删除 ADC 连续采样句柄
// 参数：
// - handle：要删除的 ADC 连续采样句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_continuous_deinit(adc_continuous_handle_t handle);

// 配置 ADC 连续采样通道属性
// 参数：
// - handle：要配置的 ADC 连续采样句柄。
// - chan_cfg：指向 adc_continuous_chan_cfg_t 结构体的指针，
//   该结构体包含通道配置，如衰减和位宽。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_continuous_config_channel(adc_continuous_handle_t handle, const adc_continuous_chan_cfg_t *chan_cfg);

// 启动 ADC 连续采样
// 参数：
// - handle：要启动的 ADC 连续采样句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_continuous_start(adc_continuous_handle_t handle);

// 停止 ADC 连续采样
// 参数：
// - handle：要停止的 ADC 连续采样句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_continuous_stop(adc_continuous_handle_t handle);

// 读取 ADC 连续采样结果
// 参数：
// - handle：要读取的 ADC 连续采样句柄。
// - buffer：指向存储读取数据的缓冲区。
// - size：缓冲区的大小。
// - bytes_read：指向 size_t 类型的指针，用于返回实际读取的字节数。
// - ticks_to_wait：等待时间，单位为系统节拍。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
// - ESP_ERR_TIMEOUT：操作超时。
// - ESP_ERR_NO_MEM：内存不足。
esp_err_t adc_continuous_read(adc_continuous_handle_t handle, void *buffer, size_t size, size_t *bytes_read, TickType_t ticks_to_wait);

// 获取 ADC 校准方案（线性拟合）
// 参数：
// - config：指向 adc_cali_line_fitting_config_t 结构体的指针，
//   该结构体包含校准配置，如衰减和位宽。
// - handle：指向 adc_cali_handle_t 类型的指针，用于返回创建的校准句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_NO_MEM：内存不足。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_cali_create_scheme_line_fitting(const adc_cali_line_fitting_config_t *config, adc_cali_handle_t *handle);

// 删除 ADC 校准方案
// 参数：
// - handle：要删除的校准句柄。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
esp_err_t adc_cali_delete_scheme(adc_cali_handle_t handle);

// 将 ADC 原始值转换为电压（单位：mV）
// 参数：
// - raw_value：ADC 读取到的原始值。
// - chars：指向 esp_adc_cal_characteristics_t 结构体的指针，
//   该结构体包含校准特性，如 ADC 宽度和衰减。
// - voltage：指向 uint32_t 类型的指针，用于返回转换后的电压值。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
// - ESP_ERR_TIMEOUT：操作超时。
esp_err_t esp_adc_cal_raw_to_voltage(int raw_value, const esp_adc_cal_characteristics_t *chars, uint32_t *voltage);

// 获取 ADC 校准特性结构体
// 参数：
// - config：指向 esp_adc_cal_characterize_config_t 结构体的指针，
//   该结构体包含校准配置，如 ADC 宽度和衰减。
// - chars：指向 esp_adc_cal_characteristics_t 结构体的指针，
//   用于返回校准特性。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
// - ESP_ERR_TIMEOUT：操作超时。
esp_err_t esp_adc_cal_characterize(const esp_adc_cal_characterize_config_t *config, esp_adc_cal_characteristics_t *chars);

// 检查 ADC 校准方案支持情况
// 参数：
// - scheme：要检查的校准方案。
// - is_supported：指向 bool 类型的指针，用于返回是否支持该方案。
// 返回值：
// - ESP_OK：成功。
// - ESP_ERR_INVALID_ARG：参数无效。
// - ESP_ERR_INVALID_STATE：当前状态不允许操作。
// - ESP_ERR_TIMEOUT：操作超时。
esp_err_t adc_cali_check_scheme(adc_cali_scheme_t scheme, bool *is_supported);

三、ADC示例程序（ESP32-S3）

ADC 单次采样模式示例

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "esp_adc/adc_oneshot.h"

static adc_oneshot_unit_handle_t adc_handle;

void ADC_Oneshot_Task(void *pvParameter)
{
    int raw_value;
    while (1)
    {
        // 读取 ADC1 通道 9 的原始值
        esp_err_t ret = adc_oneshot_read(adc_handle, ADC_CHANNEL_9, &raw_value);
        if (ret == ESP_OK)
        {
            ESP_LOGI("ADC", "ADC1_CH9 raw=%d", raw_value);
        }
        else
        {
            ESP_LOGW("ADC", "ADC read failed");
        }
        vTaskDelay(pdMS_TO_TICKS(1000)); // 每秒读取一次
    }
}

void ADC_Init()
{
    // 初始化 ADC1 单次采样单元
    adc_oneshot_unit_init_cfg_t init_cfg = {
        .unit_id = ADC_UNIT_1,
        .ulp_mode = ADC_ULP_MODE_DISABLE,
    };
    ESP_ERROR_CHECK(adc_oneshot_new_unit(&init_cfg, &adc_handle));

    // 配置 ADC1 通道 9 的属性（衰减、位宽等）
    adc_oneshot_chan_cfg_t chan_cfg = {
        .atten = ADC_ATTEN_DB_11,        // 约 0~2.6V
        .bitwidth = ADC_WIDTH_BIT_12,    // 12 位分辨率
    };
    ESP_ERROR_CHECK(adc_oneshot_config_channel(adc_handle, ADC_CHANNEL_9, &chan_cfg));
}

void app_main(void)
{
    ADC_Init();
    xTaskCreatePinnedToCore(ADC_Oneshot_Task, "ADC Oneshot Task", 2048, NULL, 5, NULL, 0);
}

初始化 ADC 单次采样单元：
使用 adc_oneshot_new_unit() 创建 ADC 单次采样单元句柄。
配置 adc_oneshot_unit_init_cfg_t 结构体，指定 ADC 单元 ID 和 ULP 模式。
配置 ADC 通道属性：使用 adc_oneshot_config_channel() 配置 ADC 通道的衰减和位宽。在此示例中，选择 ADC1 的通道 9，衰减设置为 11 dB（约 0~2.6V），位宽设置为 12 位。
读取 ADC 数据：在任务中使用 adc_oneshot_read() 函数读取 ADC 通道的原始值。读取成功后，通过日志输出原始数据。
任务调度：使用 FreeRTOS 的 xTaskCreatePinnedToCore() 创建任务，定期读取 ADC 数据。

ADC 连续采样模式（DMA 模式）示例

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

#include "esp_adc/adc_continuous.h"

static adc_continuous_handle_t adc_handle;

void ADC_Continuous_Task(void *pvParameter)
{
    uint8_t buf[256];
    while (1)
    {
        uint32_t len = 0;
        if (adc_continuous_read(adc_handle, buf, sizeof(buf), &len, 20 / portTICK_PERIOD_MS) == ESP_OK)
        {
            uint32_t samples = len / 4;
            for (uint32_t i = 0; i < len; i += 4)
            {
                uint16_t raw = (buf[i] | (buf[i + 1] << 8)) & 0x0FFF; // 12位有效
                uint8_t meta = buf[i + 2];
                uint8_t ch = meta & 0x0F;
                // unit 固定为 ADC1，可忽略 (meta >> 4)
                if (i < 16)
                { // 仅打印前 4 个样本减少日志
                    ESP_LOGI("ADC", "ADC1_CH%d raw=%u", ch, raw);
                }
            }
            // ESP_LOGI("ADC", "frame bytes=%lu samples=%lu", (unsigned long)len, (unsigned long)samples);
        }
        else
        {
            ESP_LOGW("ADC", "No data");
        }
        vTaskDelay(100 / portTICK_PERIOD_MS);

    }
}

void ADC_Init()
{
    // 仅使用 ADC1 连续模式
    adc_digi_pattern_config_t pattern[1] = {
        {.atten = ADC_ATTEN_DB_11,
         .channel = ADC_CHANNEL_9, // 选择的 ADC1 通道 (GPIO 对应请查 pin 表)
         .unit = ADC_UNIT_1,
         .bit_width = ADC_BITWIDTH_12}};

    adc_continuous_handle_cfg_t handle_cfg = {
        .max_store_buf_size = 1024,
        .conv_frame_size = 256, // 必须是 pattern_num * 单样本字节(4) 的整数倍；这里 256 OK
    };
    ESP_ERROR_CHECK(adc_continuous_new_handle(&handle_cfg, &adc_handle));

    adc_continuous_config_t adc_cfg = {
        .sample_freq_hz = 10000,             // 10 kHz
        .conv_mode = ADC_CONV_SINGLE_UNIT_1, // 只支持 ADC1
        .format = ADC_DIGI_OUTPUT_FORMAT_TYPE2,
        .pattern_num = 1,
        .adc_pattern = pattern,
    };
    ESP_ERROR_CHECK(adc_continuous_config(adc_handle, &adc_cfg));
    ESP_ERROR_CHECK(adc_continuous_start(adc_handle));
}

void app_main(void)
{
    ADC_Init();
    xTaskCreatePinnedToCore(ADC_Continuous_Task, "ADC Continuous Task", 4096, NULL, 5, NULL, 0);
}

adc_continuous_read() 函数将从硬件缓冲区读取 ADC 转换结果，并将其存储到用户提供的缓冲区中。每个转换结果包含多个字节，具体格式取决于配置的输出格式。在示例代码中，使用了 ADC_DIGI_OUTPUT_FORMAT_TYPE2 格式，该格式的每个转换结果由 4 个字节组成，具体结构如下：
字节 0 和 1：12 位原始数据（低字节在前，高字节在后），高 4 位为零。
字节 2：包含通道号和 ADC 单元信息。
低 4 位表示通道号（0~9）。
高 4 位表示 ADC 单元（0：ADC1，1：ADC2）。
字节 3：未使用，可忽略。

adc_continuous_read() 函数返回的数据是原始的 ADC 数值。要将其转换为实际电压值，需要根据配置的衰减和位宽进行计算。例如，使用以下公式：

Vout = Dout * Vmax / Dmax
Vout：输出电压（单位：伏特）。
Dout：ADC 原始数字值。
Vmax：最大可测输入模拟电压，取决于配置的衰减。
Dmax：ADC 的最大输出数字值，等于 2^bit_width - 1，其中 bit_width 是配置的位宽。

---

总结

本文详细介绍了 ESP32 的 ADC 功能，包括硬件原理、常见配置和 API 用法，帮助开发者更高效地采集和处理模拟信号。ESP32 提供了单次采样和连续采样模式，支持多通道配置和高频采样。通过相关 API，开发者可以灵活配置采样参数，并准确读取和转换模拟信号为数字值。希望本文对 ESP32 开发者有所帮助，欢迎讨论与反馈。
