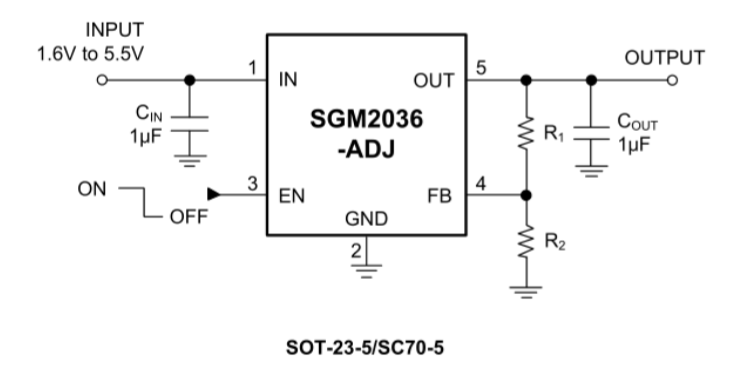

LDO的反馈引脚需要两个电阻分压，如何取这两个电阻的取值。首先，芯片手册中会说明反馈脚有一个静态电流，例如SGM2036需要满足的静态电流就是5uA。

$R_1=R_2*(\frac{V_{out}}{0.8V}-1)$

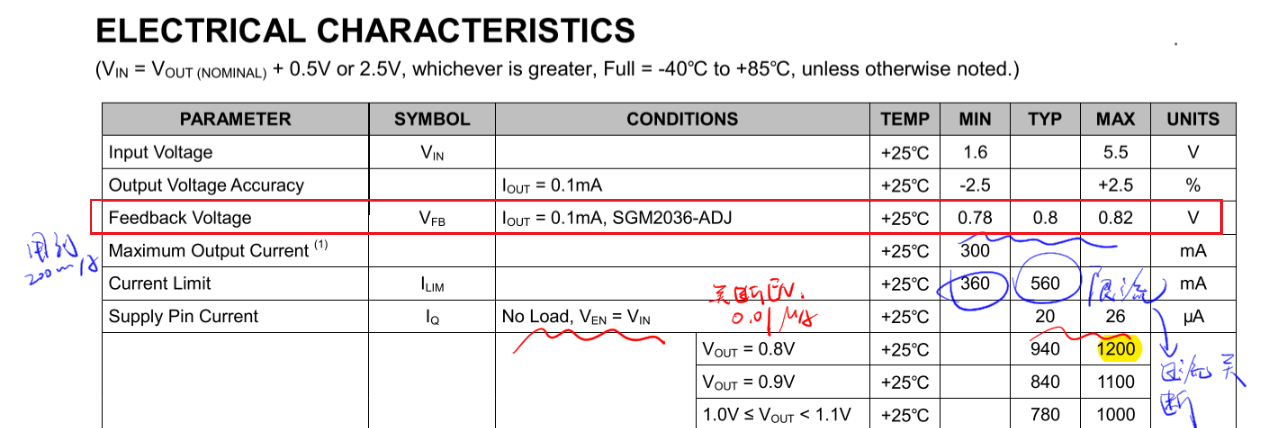

而FB引脚的电压的典型值为0.8V，那我们就可以由欧姆定律得出，R2最大为160kohm。

$0.8V\div \left ( 5\ast 10^{-6}\right )=160k ohm$

我们选择R2为100k。我们需要把输出电压调整为3.3V，根据公式 $R_1=R_2*(\frac{V_{out}}{0.8V}-1)$ 可以得到R1的取值312.5kohm，通过这个取值我们选择常用的电阻316k（此处应该尽量向上取值，这是因为，输出电压略高于设计值是合理的，它会在走线上损失掉一些）。注意我们在此处选择电阻的时候都应该选择精度为1%的电阻。
