VL53L3CX小板开发(2)----修改测距范围及测量频率

本文介绍了如何调整VL53L3CX飞行时间传感器的测距频率以满足不同应用需求。主要内容包括：硬件准备：基于STM32H503CBT6主控的自制开发板，通过I2C接口连接VL53L3CX传感器配置方法：使用STM32CubeMX生成基础工程，设置I2C通信（400k速率）和GPIO中断引脚频率调整：通过修改Profile结构体参数，可优化响应速度、功耗和测量稳定性程序实现：详细说明了传感器的

记帖

1251人浏览 · 2025-08-18 02:00:54

记帖 · 2025-08-18 02:00:54 发布

VL53L3CX小板开发.2--修改测距范围及测量频率

概述
视频教学
样品申请
完整代码下载
硬件准备
参考程序
调整测量频率
技术规格
系统框图
应用示意图
生成STM32CUBEMX
- 串口配置
IIC配置
XSHUT
GPIO1
X-CUBE-TOF1
堆栈设置
app_tof.c
详细解释
测量频率修改
修改测距范围

概述

VL53L3CX是一款高度集成的飞行时间（ToF）传感器，广泛应用于距离测量和接近检测。为了满足不同应用场景的需求，合理调整传感器的测量频率至关重要。本文旨在介绍如何在VL53L3CX传感器上修改测量频率，以优化其性能和功耗。
测量频率指传感器每秒进行测量的次数，通常以赫兹（Hz）为单位。对于VL53L3CX传感器，测量频率的调整能够影响到传感器的响应速度、精度以及功耗表现。

最近在弄ST Demo，需要样片的可以加群申请：615061293 。

在这里插入图片描述

视频教学

https://www.bilibili.com/video/BV1NxYCzcEij/

VL53L3CX小板开发(2)----修改测量频率

样品申请

https://www.wjx.top/vm/OhcKxJk.aspx#

完整代码下载

https://download.csdn.net/download/qq_24312945/92879937

硬件准备

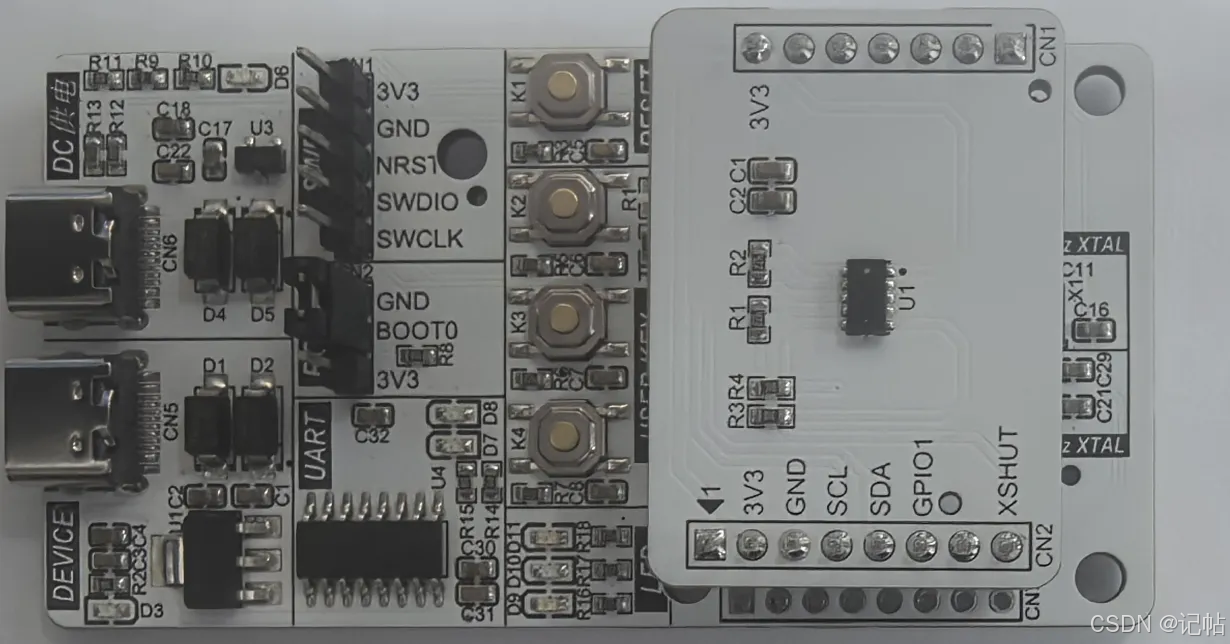

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为STM32H503CBT6，TOF为VL53L3CX

在这里插入图片描述

参考程序

https://github.com/CoreMaker-lab/VL53L3CX

https://gitee.com/CoreMaker/VL53L3CX

调整测量频率

根据不同应用场景，调整测量频率可以实现以下目的：

提高响应速度：在需要快速检测目标物体的应用中，增加测量频率能够提升传感器的响应速度。
优化功耗：在电池供电的应用中，降低测量频率可以显著减少传感器的能耗，从而延长设备的续航时间。
增强测量稳定性：适当的测量频率设置有助于在不同环境条件下保持测量数据的稳定性和可靠性。

调整VL53L3CX传感器的测量频率主要涉及修改传感器的配置文件。传感器提供了多种配置文件选项，可以通过配置时间预算和测量频率来实现不同的测量需求。

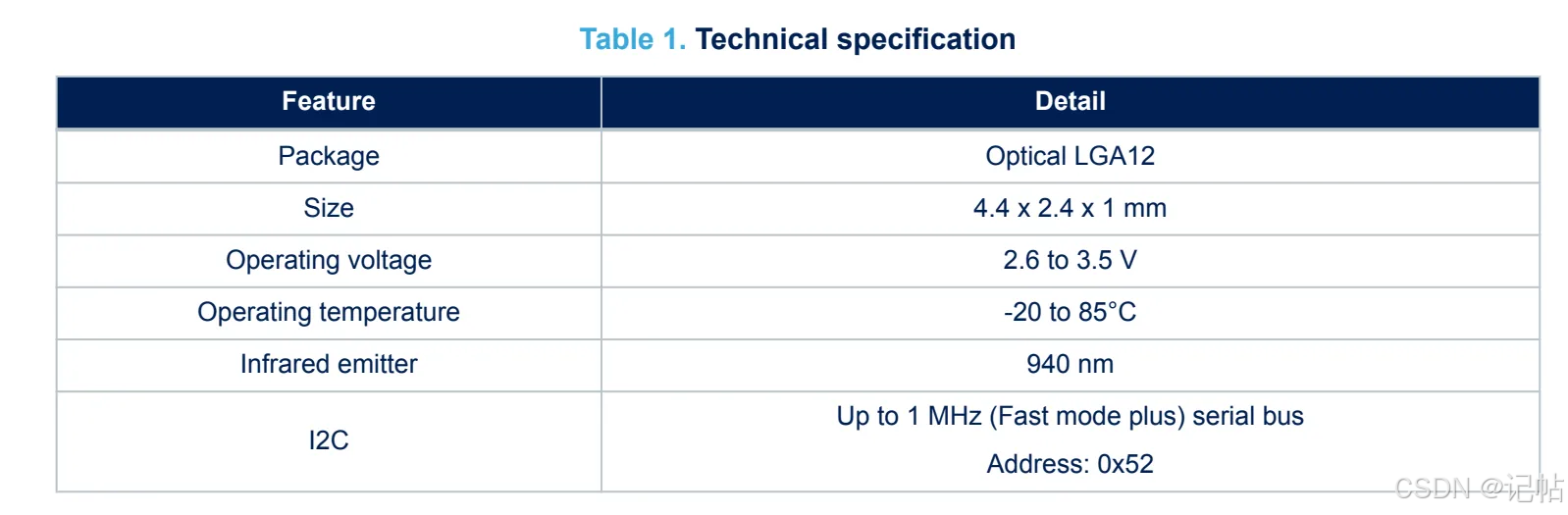

技术规格

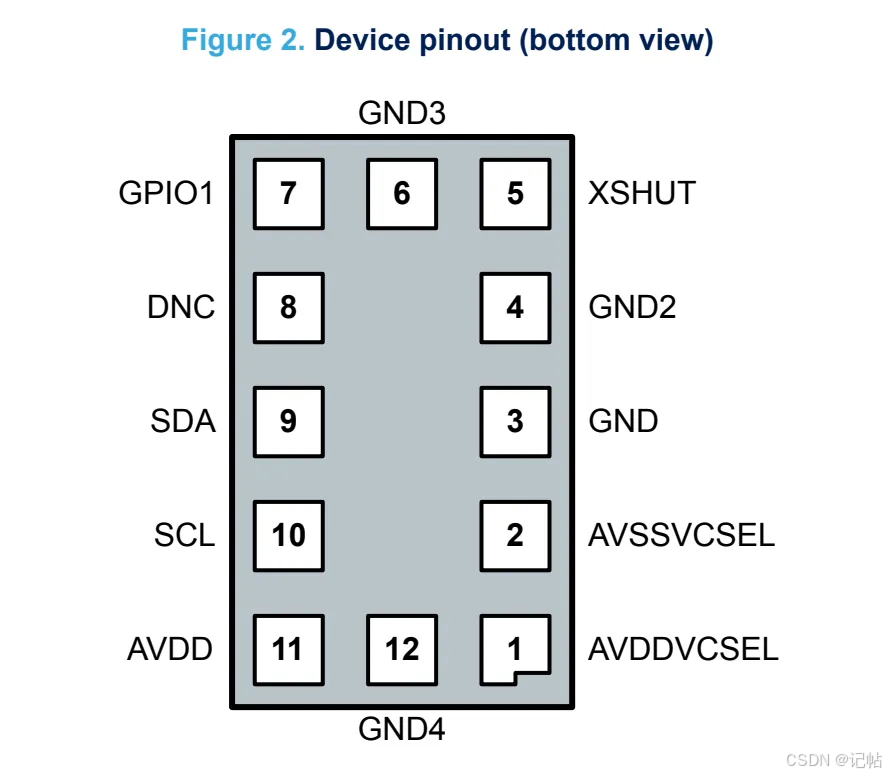

在这里插入图片描述

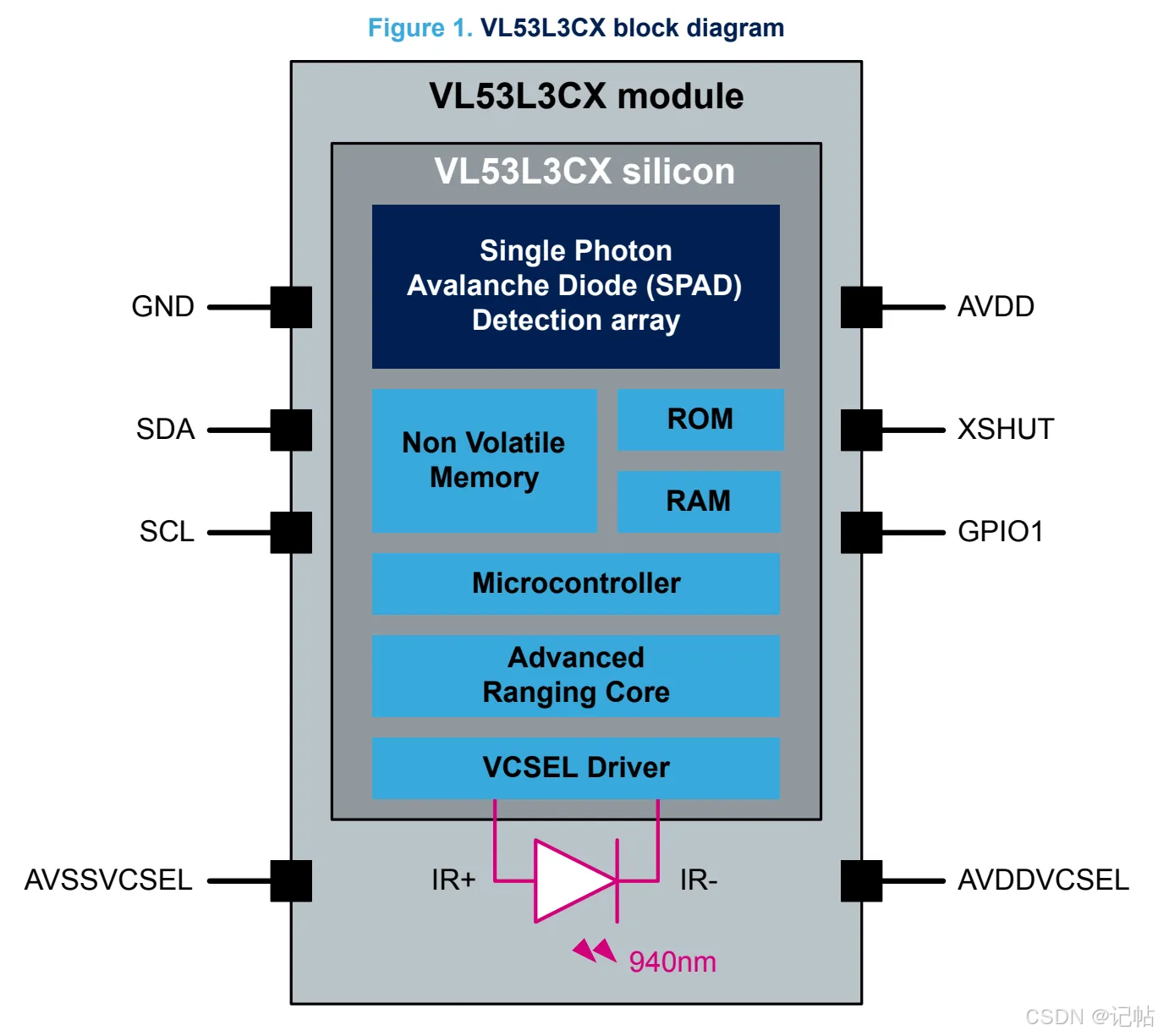

系统框图

在这里插入图片描述

应用示意图

在这里插入图片描述

生成STM32CUBEMX

用STM32CUBEMX生成例程，这里使用MCU为STM32H503CB。

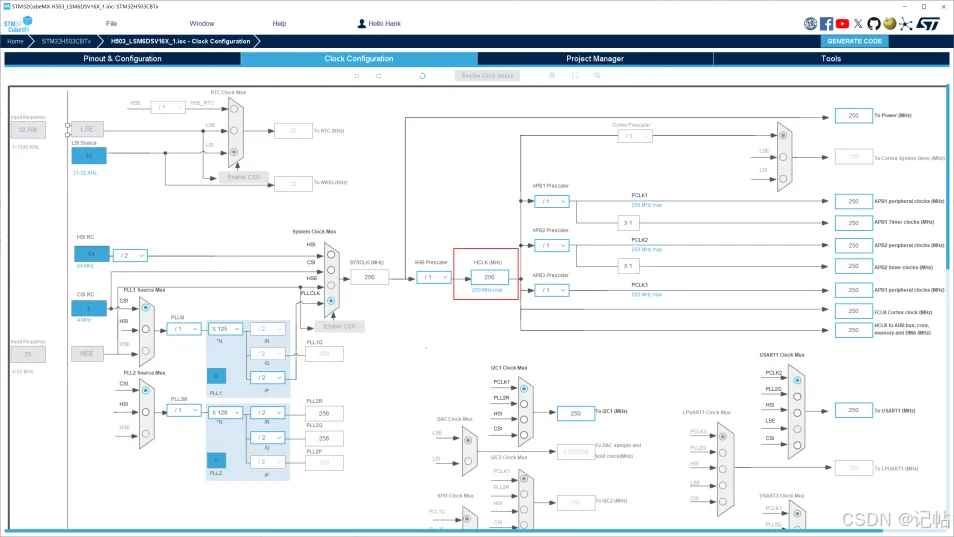

配置时钟树，配置时钟为250M。

在这里插入图片描述

串口配置

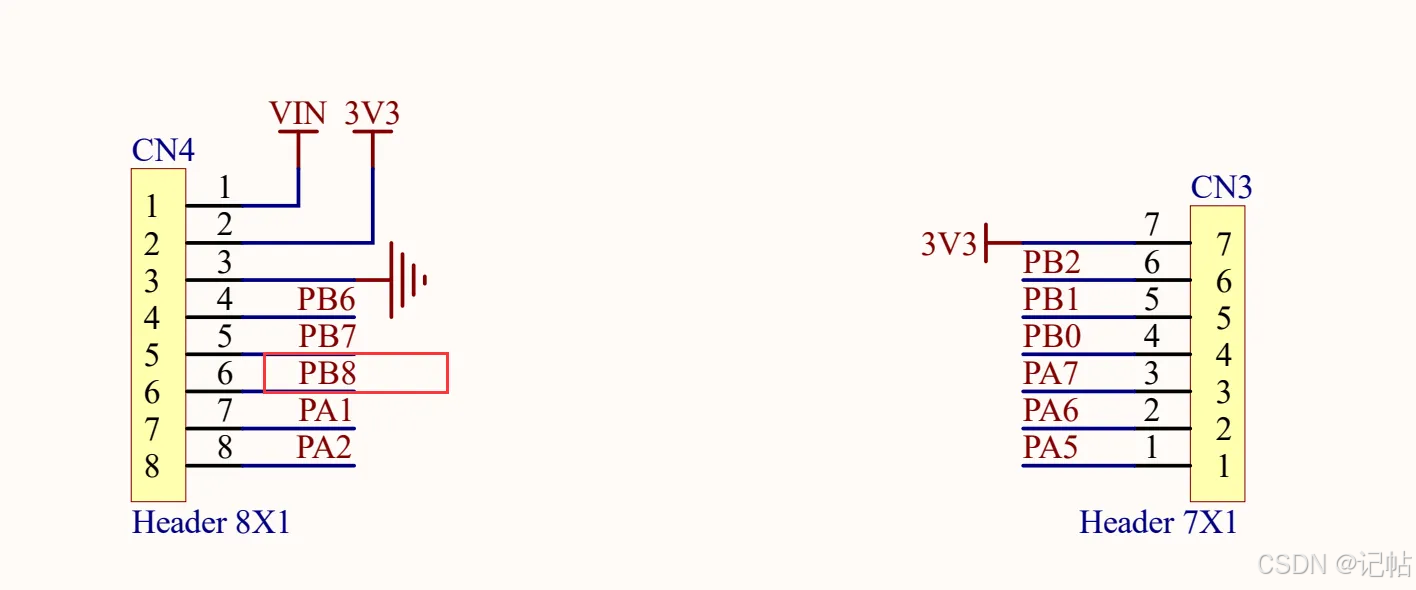

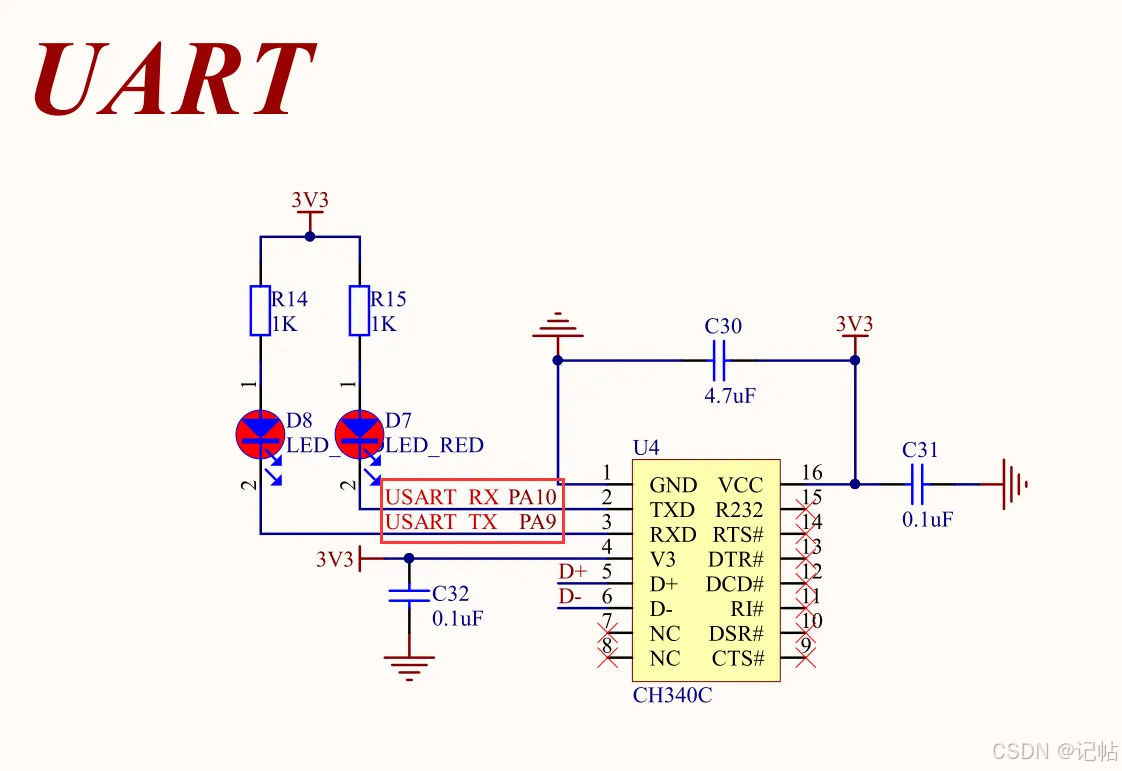

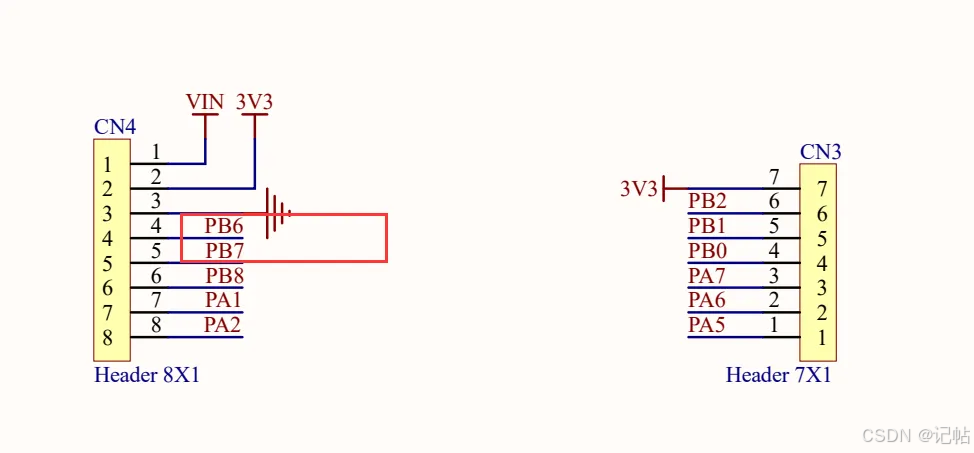

查看原理图，PA9和PA10设置为开发板的串口。

在这里插入图片描述

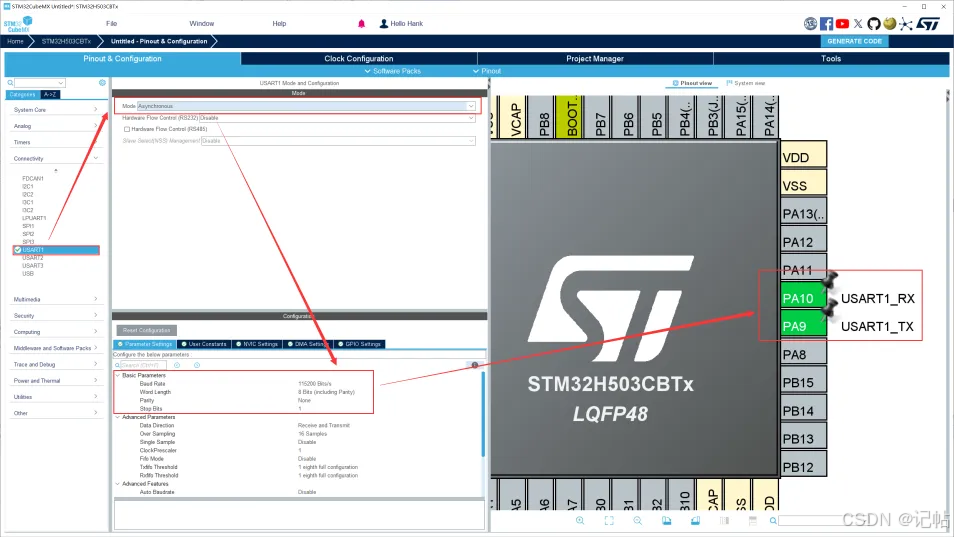

配置串口，速率为115200。

在这里插入图片描述

IIC配置

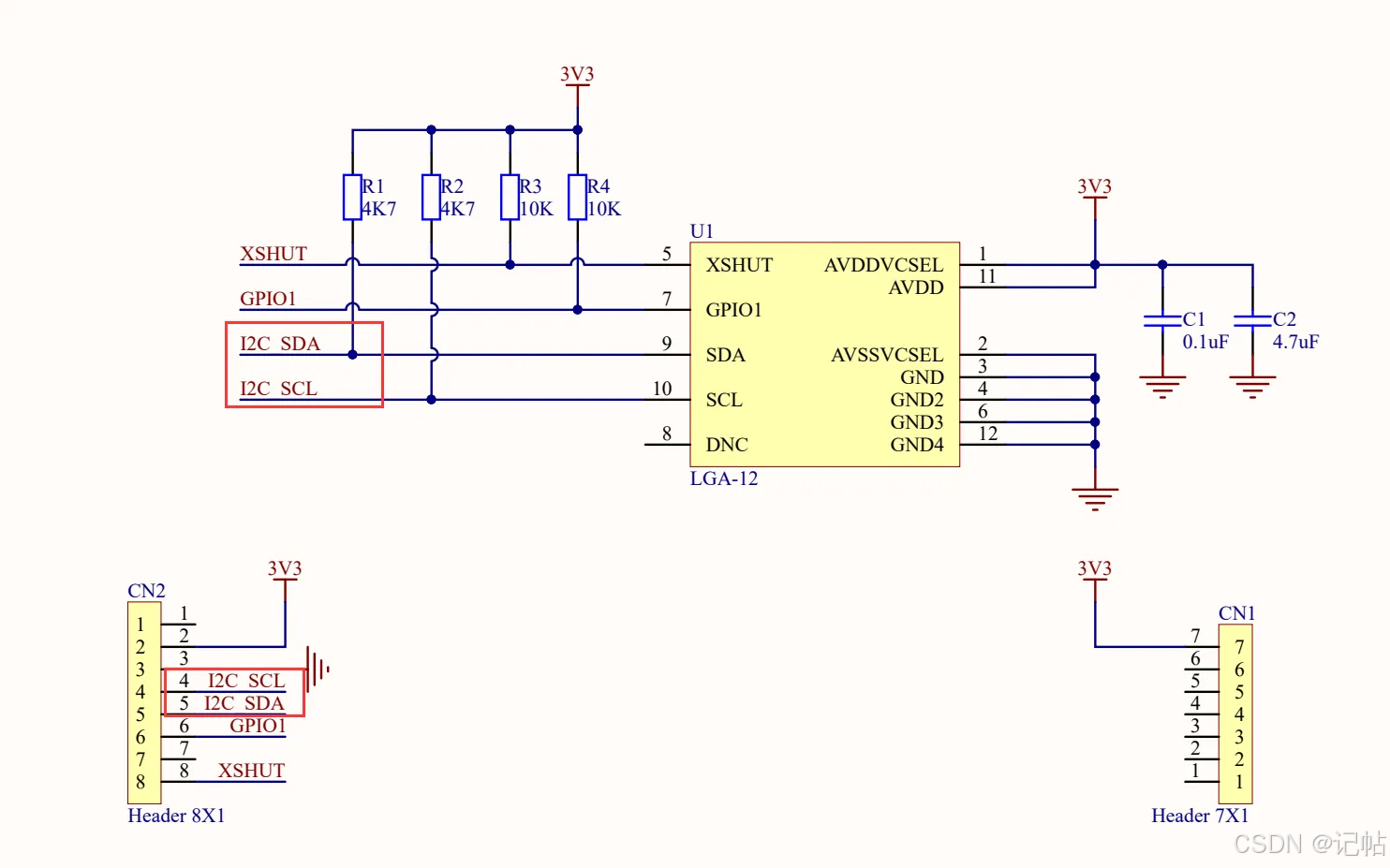

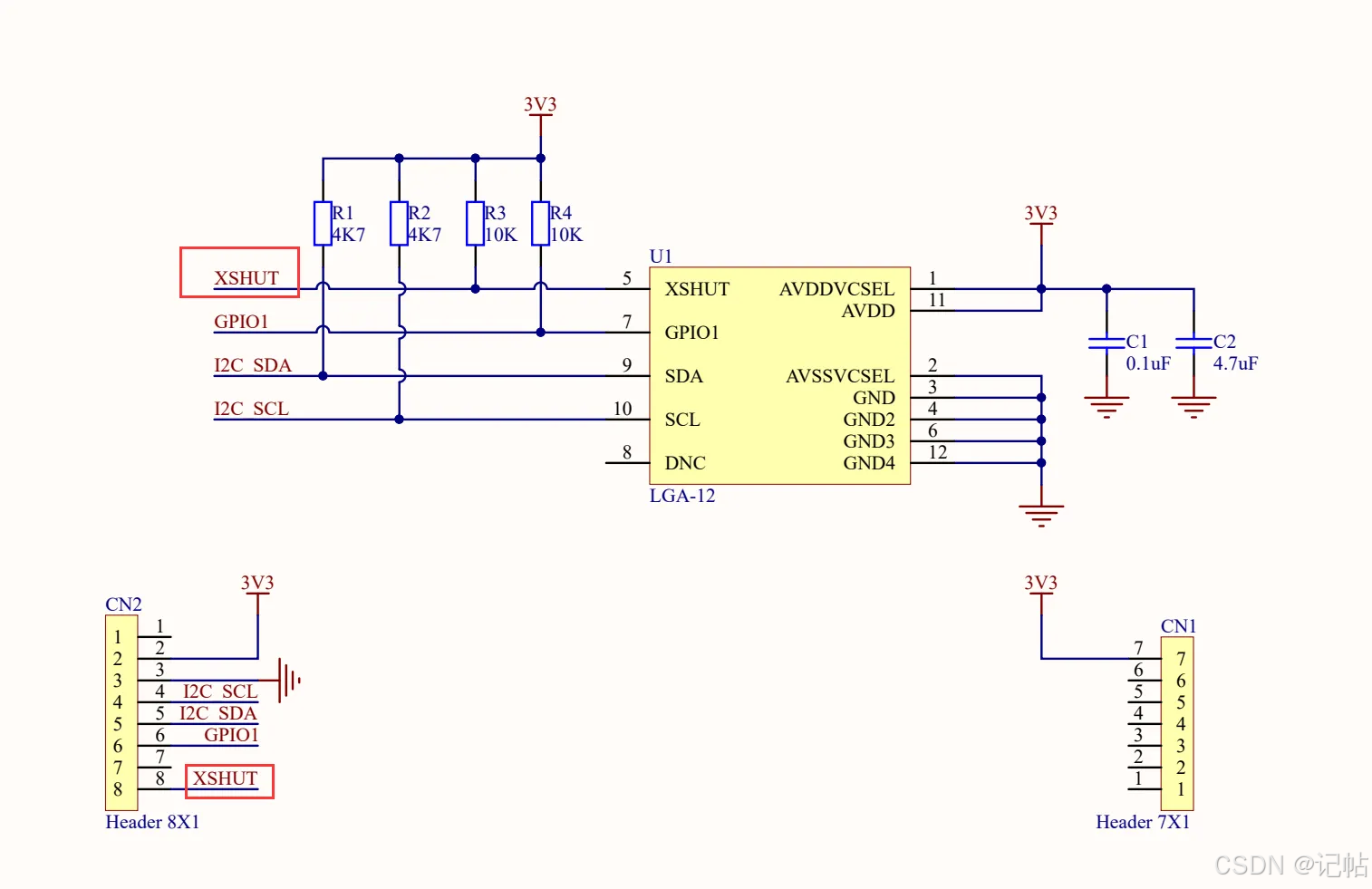

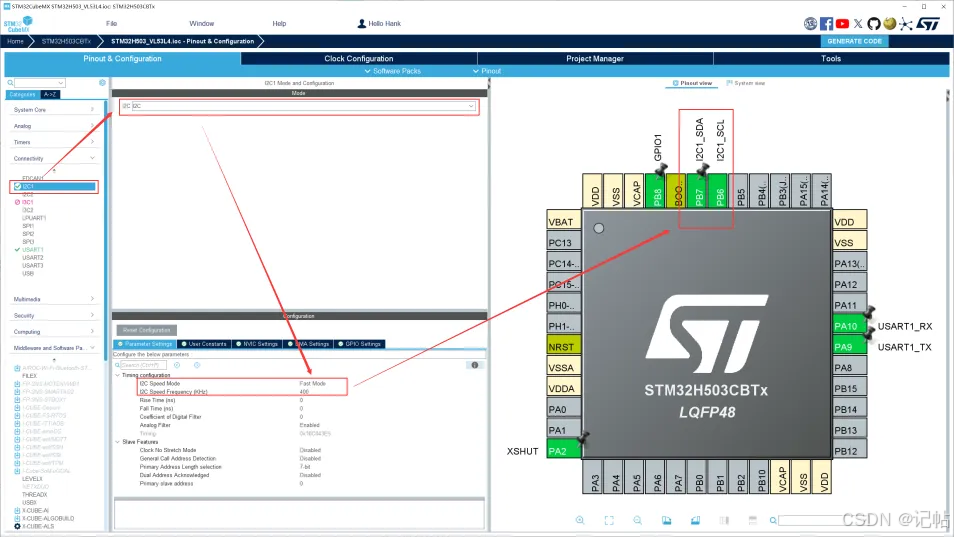

在这个应用中，VL53L3CX模块通过I2C（IIC）接口与主控器通信。具体来说，VL53L3CX模块的I2C引脚连接到主控器的PA8和PB5两个IO口。

在这里插入图片描述

配置IIC为快速模式，速度为400k。

在这里插入图片描述

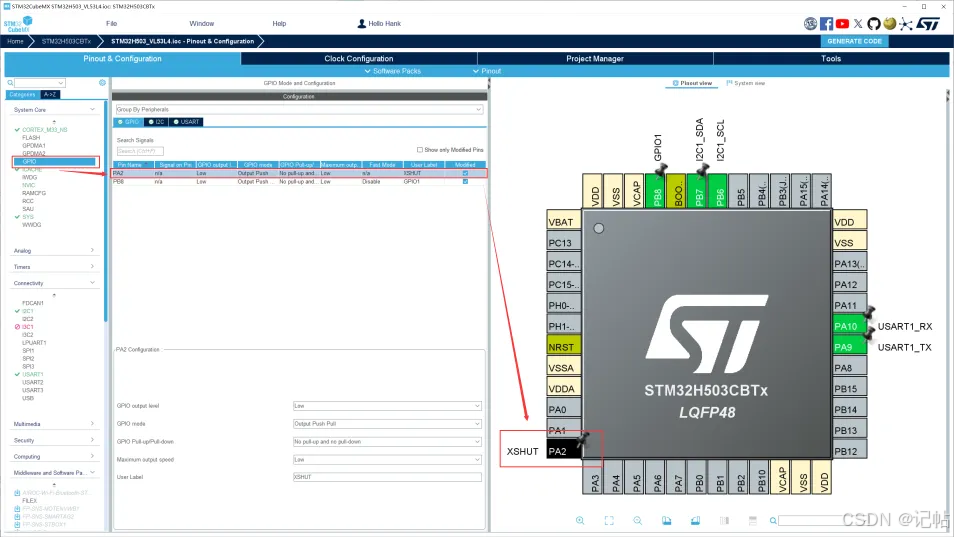

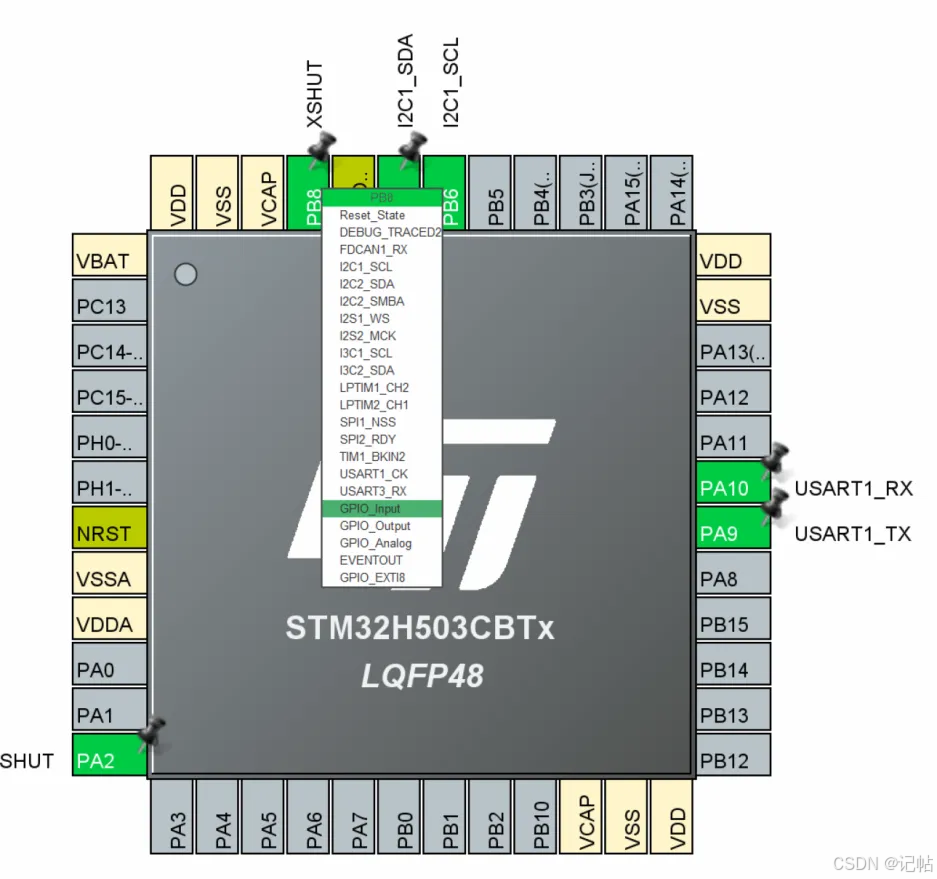

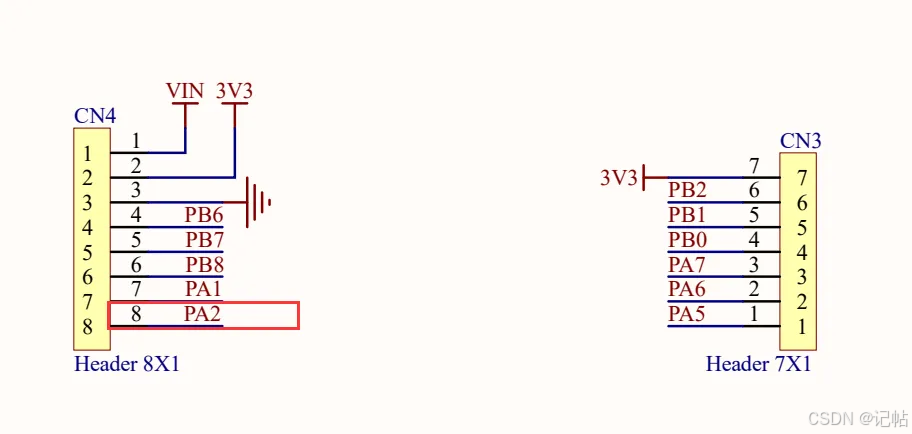

XSHUT

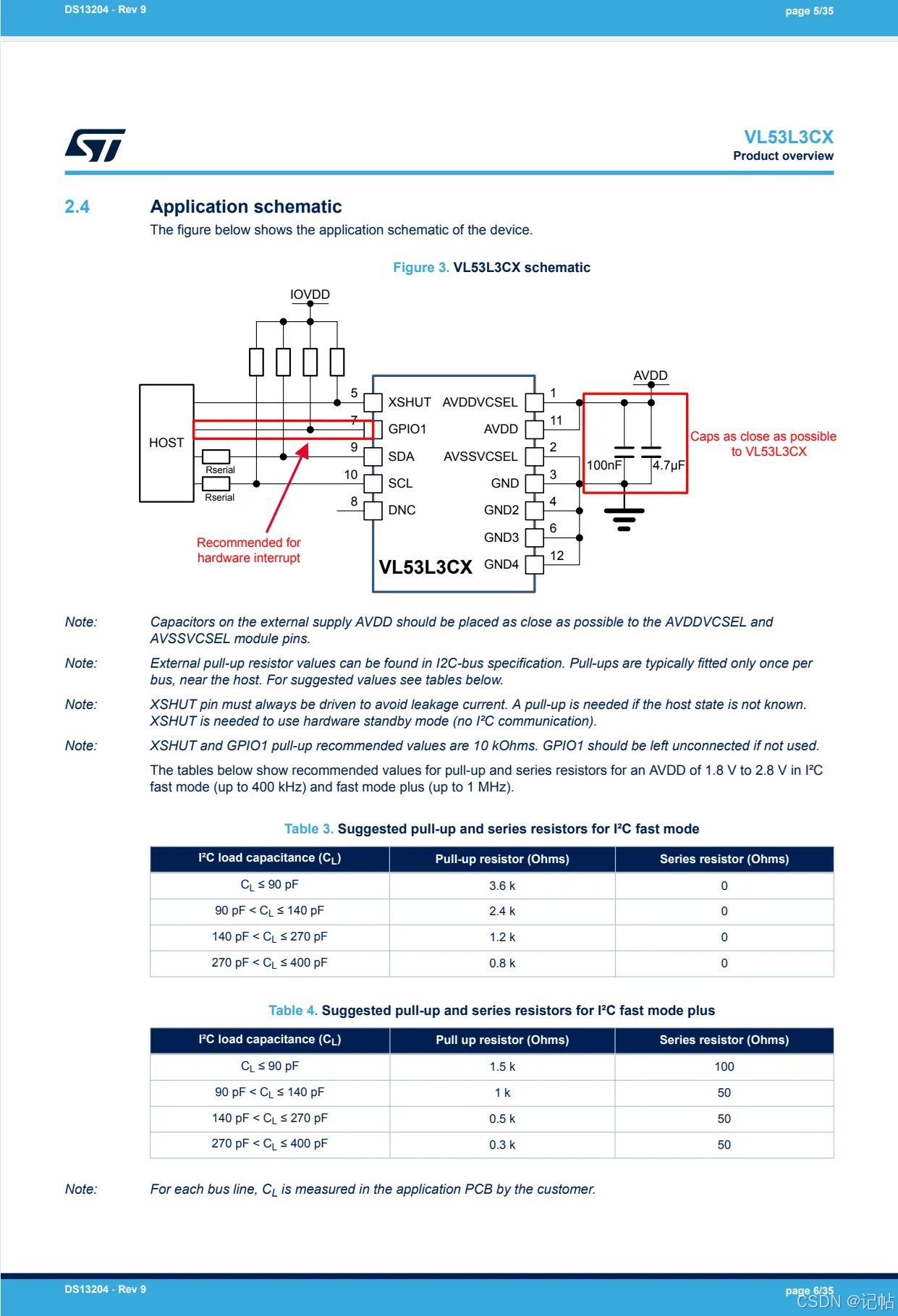

XSHUT引脚是由主机连接和控制的，这种设计优化了功耗，因为设备在不使用时可以被完全关闭，然后通过主机使用XSHUT引脚来唤醒。当AVDD存在且XSHUT为低电平时，设备处于硬件待机模式（HW Standby mode）。如果XSHUT引脚不由主机控制，而是通过上拉电阻连接到AVDD，那么设备在固件启动（FW BOOT）后会自动进入软件待机（SW STANDBY），而不会进入硬件待机。

在这里插入图片描述

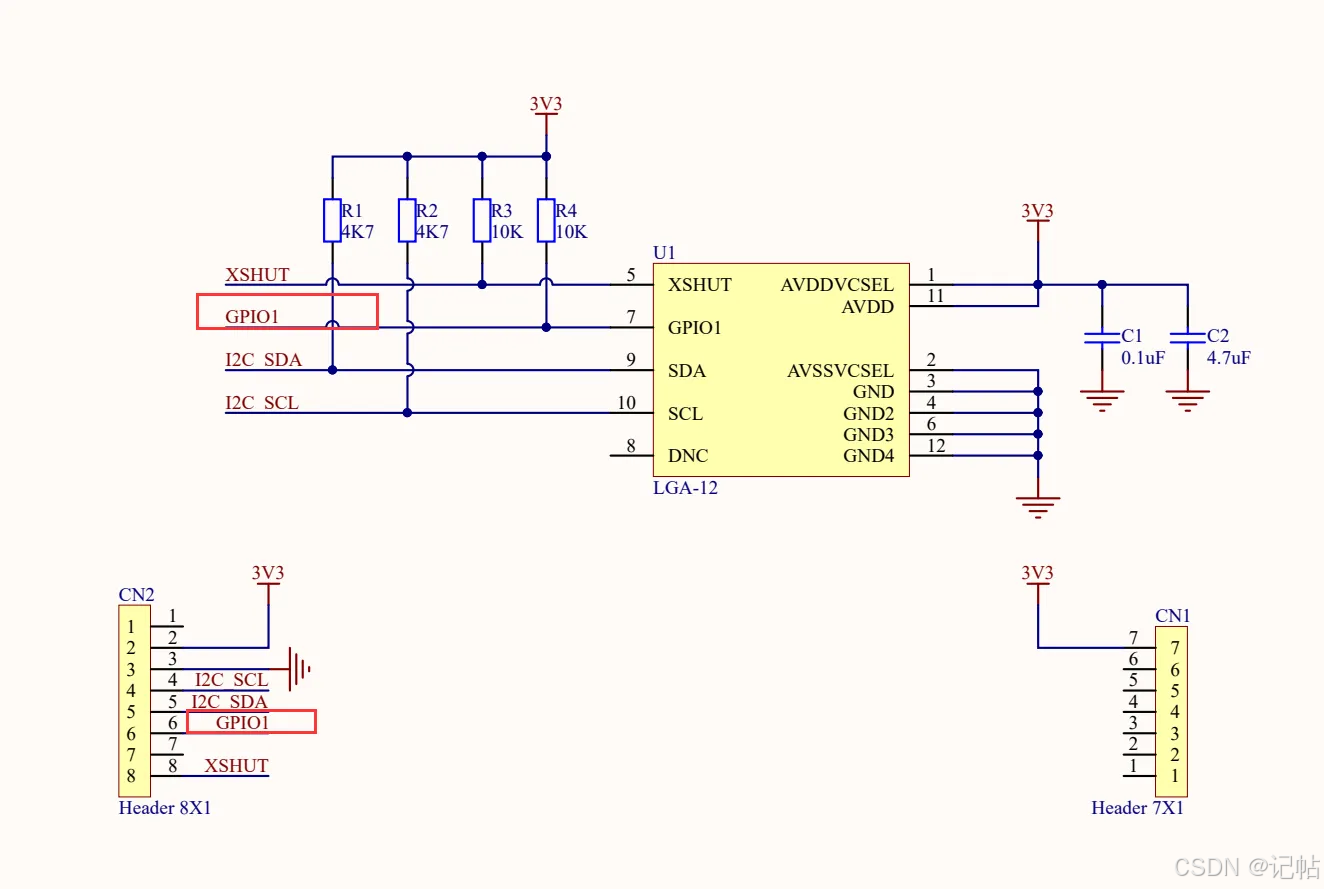

GPIO1

当传感器完成一次测距操作时，GPIO1引脚可以被配置为输出中断信号，通知微控制器读取测量结果。
这种方式比持续轮询传感器状态更加高效，尤其在低功耗应用中非常有用。

在这里插入图片描述

X-CUBE-TOF1

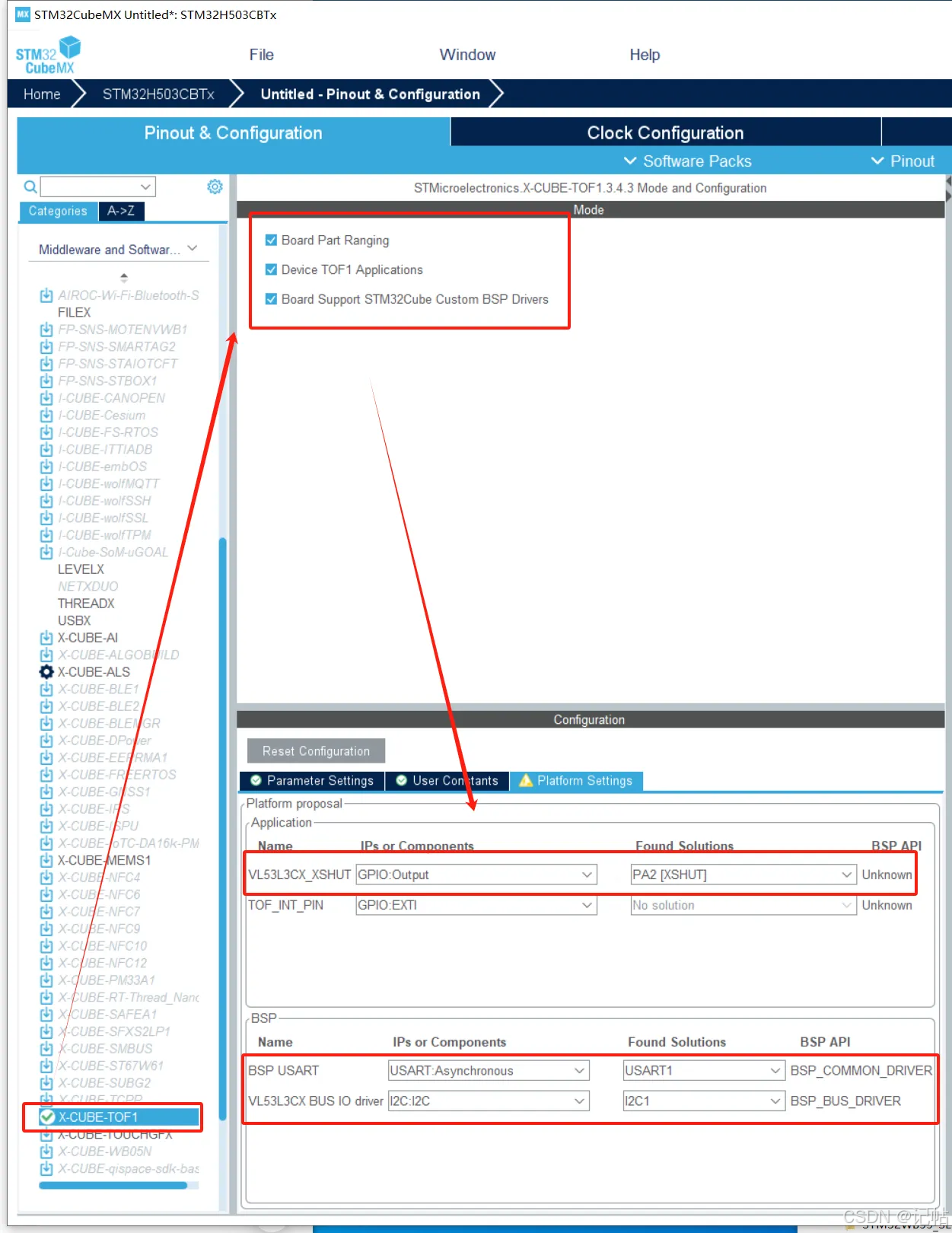

本节介绍在不需要使用样例应用时如何使用STM32CubeMX将X-CUBE-TOF1软件包添加到项目中。有了这样的设置，就只配置了驱动层。

在这里插入图片描述

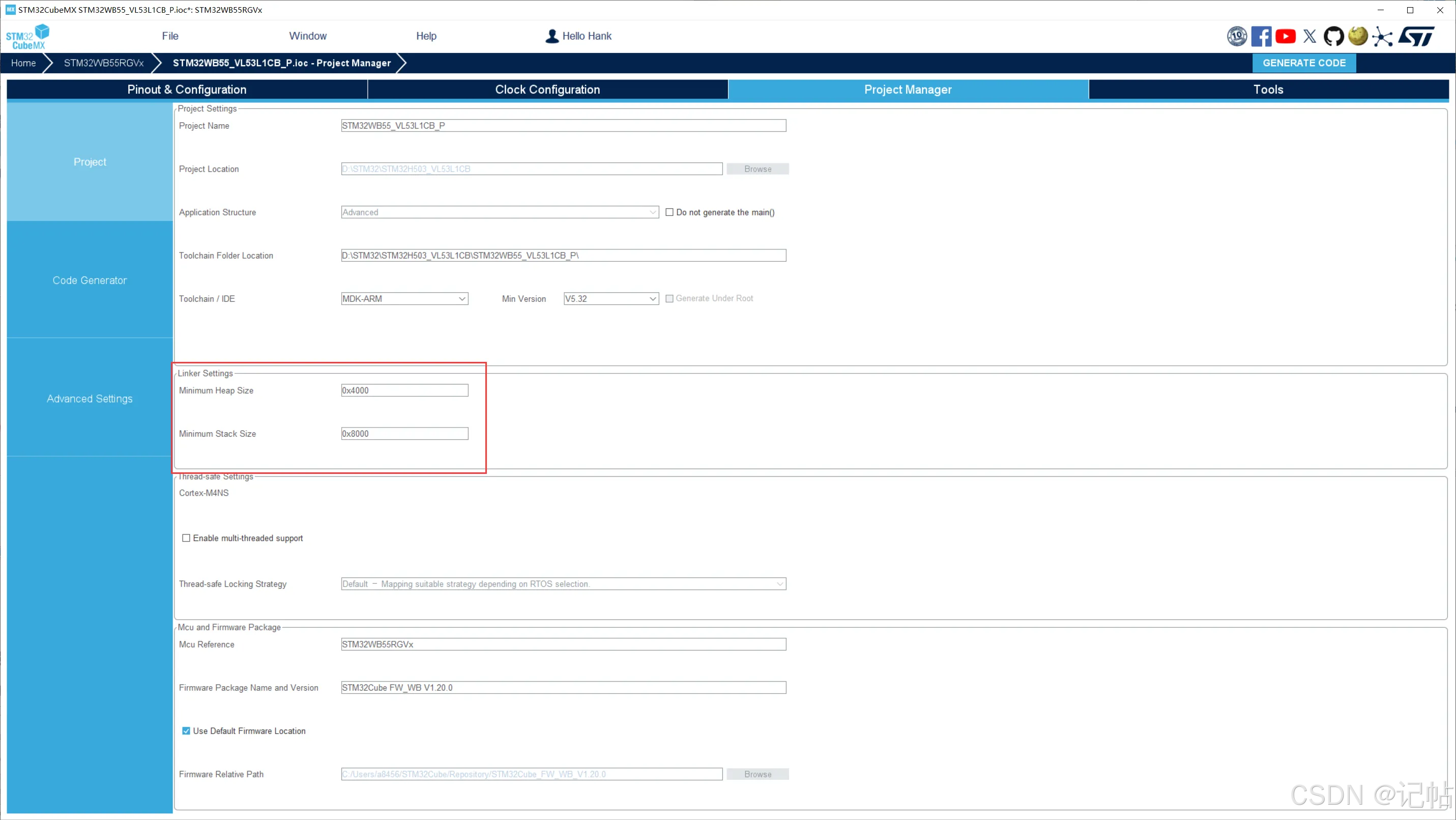

堆栈设置

在这里插入图片描述

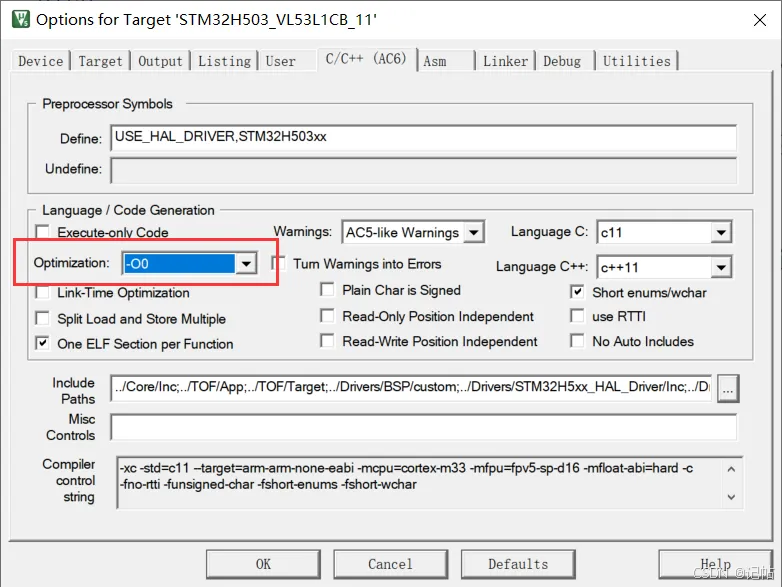

若无法正常运行需要修改优化等级。
在这里插入图片描述

app_tof.c

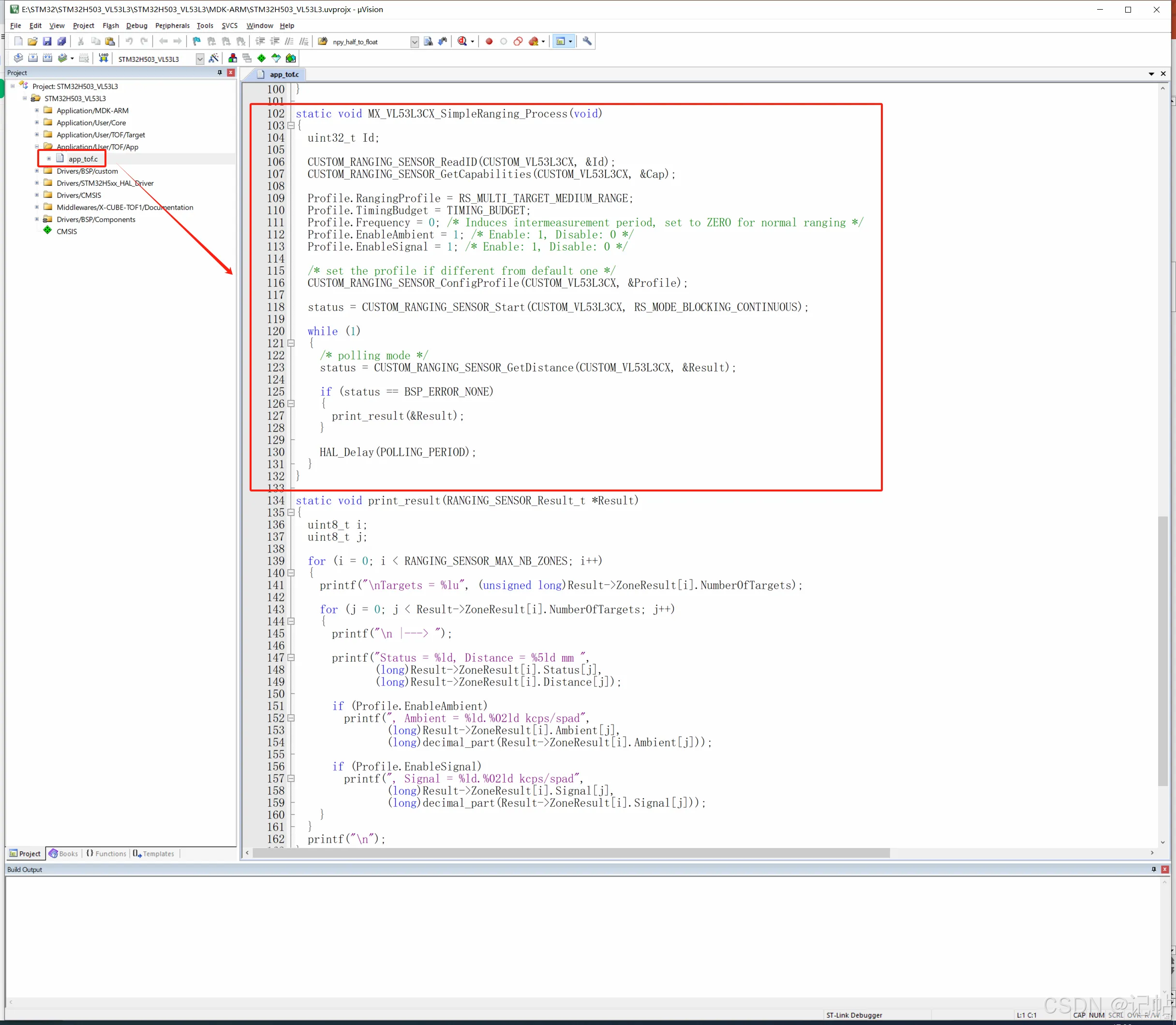

app_tof.c定义了一个静态函数 MX_VL53L3CX_SimpleRanging_Process，用于配置和执行VL53L3CX传感器的简单测距操作。
在这里插入图片描述

详细解释

CUSTOM_RANGING_SENSOR_ReadID(CUSTOM_VL53L3CX, &Id);:
○ 读取传感器的ID，并将其存储在变量 Id 中。
CUSTOM_RANGING_SENSOR_GetCapabilities(CUSTOM_VL53L3CX, &Cap);:
○ 获取传感器的能力，并将其存储在 Cap 结构中。
配置 Profile 结构的参数：
○ Profile.RangingProfile 设置测距模式。
○ Profile.TimingBudget 设置测量时间预算。
○ Profile.Frequency 设置为0，不用于正常测距。
○ Profile.EnableAmbient 启用环境光测量。
○ Profile.EnableSignal 启用信号测量。
CUSTOM_RANGING_SENSOR_ConfigProfile(CUSTOM_VL53L3CX, &Profile);:
○ 如果配置文件与默认配置不同，则应用新的配置文件。
CUSTOM_RANGING_SENSOR_Start(CUSTOM_VL53L3CX, RS_MODE_BLOCKING_CONTINUOUS);:
○ 启动传感器，设置为阻塞连续测量模式。
while (1) 循环：
○ 在无限循环中，定期读取传感器的距离数据。
○ 如果成功读取距离数据，则调用 print_result(&Result) 打印结果。
○ 使用 HAL_Delay(POLLING_PERIOD) 延迟一段时间，以控制轮询频率。

main.c种添加头文件。

/* USER CODE BEGIN Includes */
#include "app_tof.h"
#include "custom_ranging_sensor.h"

/* USER CODE END Includes */

添加对应变量。

/* USER CODE BEGIN 0 */
#define TIMING_BUDGET (200U) /* 8 ms < TimingBudget < 200 ms */
#define POLLING_PERIOD (250U) /* refresh rate for polling mode (ms, shall be consistent with TimingBudget value) */


static RANGING_SENSOR_Capabilities_t Cap;
static RANGING_SENSOR_ProfileConfig_t Profile;
static RANGING_SENSOR_Result_t Result;
static int32_t status = 0;

static void print_result(RANGING_SENSOR_Result_t *Result);
static int32_t decimal_part(float_t x);
/* USER CODE END 0 */

测量频率修改

增加计时预算会增加单次测量发射的光子数量。这提高了测量精度和最大测距距离。
在这里插入图片描述

Profile.TimingBudget 设置测量时间预算，初始化代码如下所示，TIMING_BUDGET设置为200ms。

  /* USER CODE BEGIN 2 */
  uint32_t Id;

  CUSTOM_RANGING_SENSOR_ReadID(CUSTOM_VL53L3CX, &Id);// 读取传感器ID并存储在Id变量中
  CUSTOM_RANGING_SENSOR_GetCapabilities(CUSTOM_VL53L3CX, &Cap);// 获取传感器的能力并存储在Cap变量中

  Profile.RangingProfile = RS_MULTI_TARGET_MEDIUM_RANGE;// 设置测距配置文件为正常测距模式
  Profile.TimingBudget = TIMING_BUDGET;// 设置测距的时间预算（以毫秒为单位）
  Profile.Frequency = 0; // 设置测量频率为0，这意味着使用测量之间的间隔时间，而不是连续测量
  Profile.EnableAmbient = 1; // 启用环境光测量
  Profile.EnableSignal = 1; // 启用信号测量

	// 如果配置文件与默认配置文件不同，则应用新的配置文件
  CUSTOM_RANGING_SENSOR_ConfigProfile(CUSTOM_VL53L3CX, &Profile);
	// 启动传感器进行阻塞连续测距模式测量
  status = CUSTOM_RANGING_SENSOR_Start(CUSTOM_VL53L3CX, RS_MODE_BLOCKING_CONTINUOUS);
  /* USER CODE END 2 */

主程序如下所示，可以通过判断GPIO1来判定信号是否已经准备好。

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		if(HAL_GPIO_ReadPin  ( GPIO1_GPIO_Port, GPIO1_Pin) ==0)
		{
			/* polling mode */
			status = CUSTOM_RANGING_SENSOR_GetDistance(CUSTOM_VL53L3CX, &Result);

			if (status == BSP_ERROR_NONE)
			{
				print_result(&Result);
			}
		}
    /* USER CODE END WHILE */

//  MX_TOF_Process();
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

若无法正常打印，需要修改堆栈。
在这里插入图片描述

在这里插入图片描述

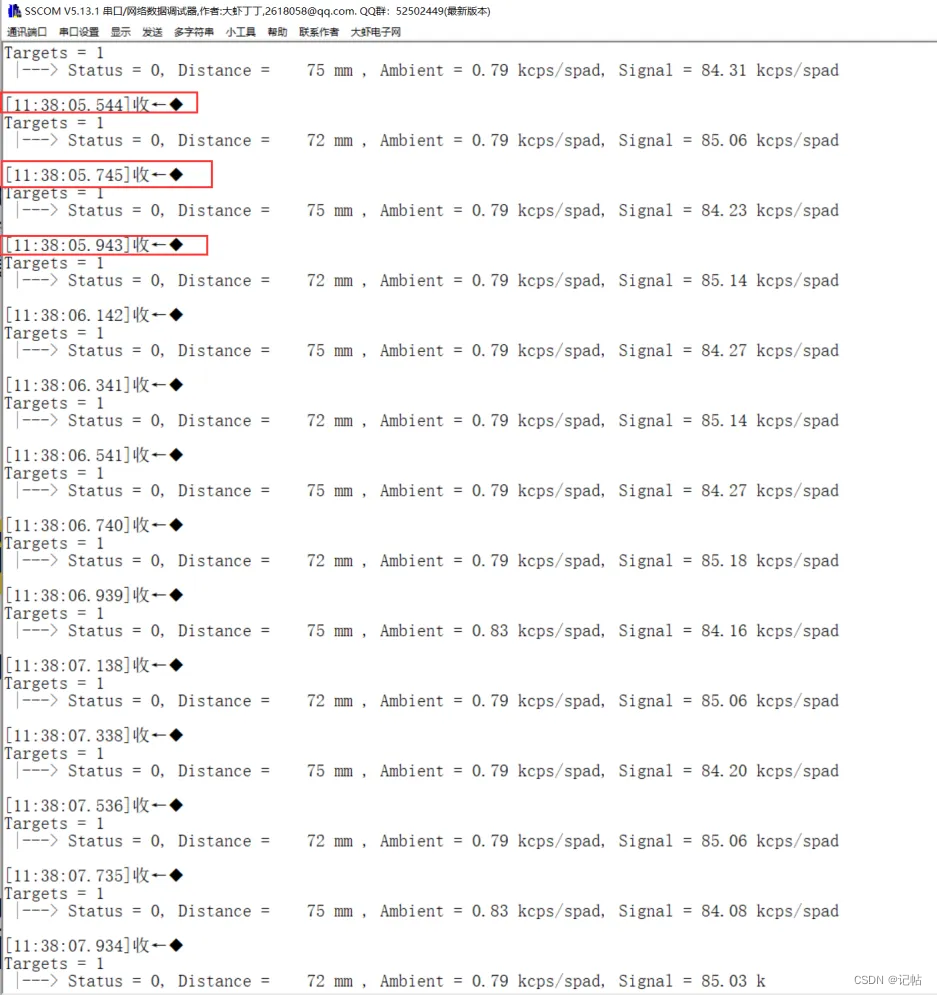

此时时间为200ms输出一次，频率为5Hz。

在这里插入图片描述

修改测距范围

VL53L4CX最大可以测量6M距离，可以通过 Profile.RangingProfile 设置为测距模式。

RS_MULTI_TARGET_SHORT_RANGE (VL53L4CX_PROFILE_SHORT):
○ 短距离多目标模式：
■ 此模式下，传感器优化用于较近距离的测量。
■ 适用于需要高精度但测量距离较短的应用。
■ 在短距离测量时，传感器可以提供更快的响应时间和更高的测量频率。
RS_MULTI_TARGET_MEDIUM_RANGE (VL53L4CX_PROFILE_MEDIUM):
○ 中距离多目标模式：
■ 此模式下，传感器在中等距离范围内工作。
■ 适用于需要在中等距离内进行测量的应用。
■ 提供了距离和精度之间的平衡。
RS_MULTI_TARGET_LONG_RANGE (VL53L4CX_PROFILE_LONG):
○ 长距离多目标模式：
■ 此模式下，传感器优化用于较远距离的测量。
■ 适用于需要测量更远距离的应用。
■ 在长距离测量时，响应时间可能会更长，但可以覆盖更大的测量范围。

此时 Profile.RangingProfile = VL53L4CX_PROFILE_MEDIUM; // 设置测距模式为中距离

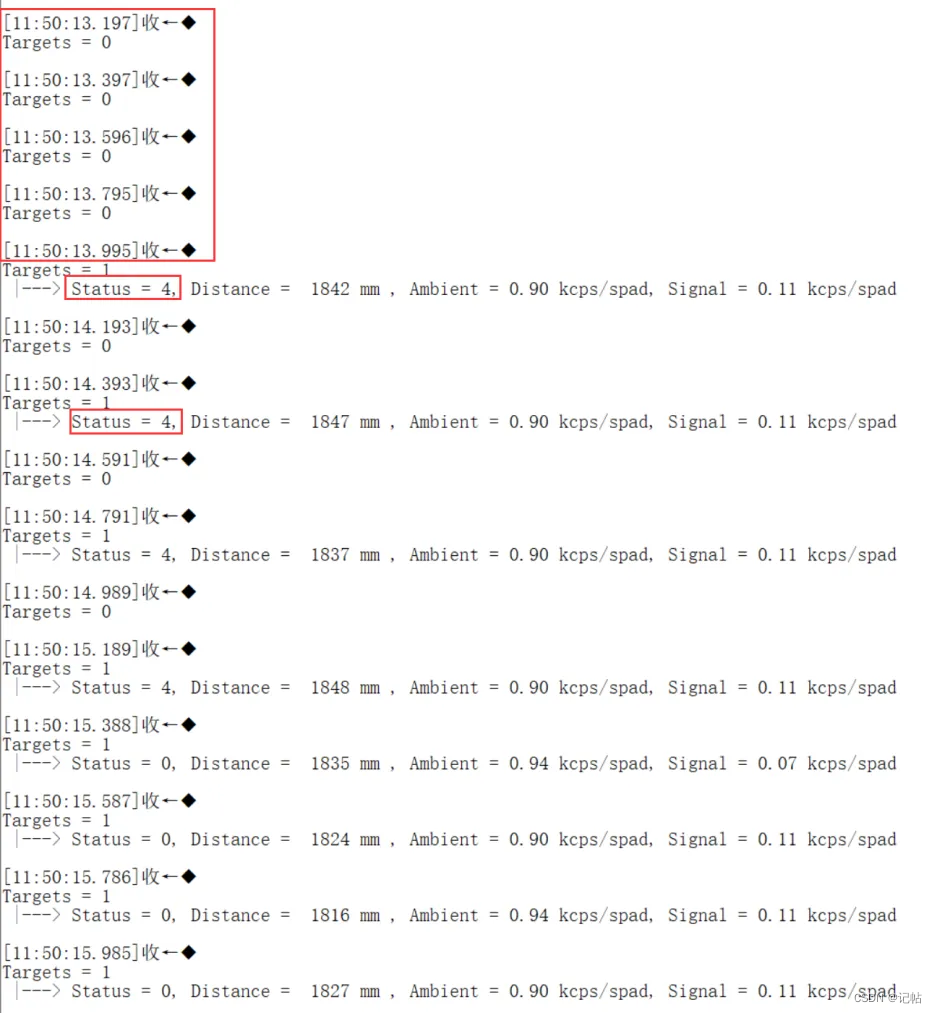

若测量长距离，可能出现如下测量失败情况，TIMING_BUDGET修改为200。

在这里插入图片描述

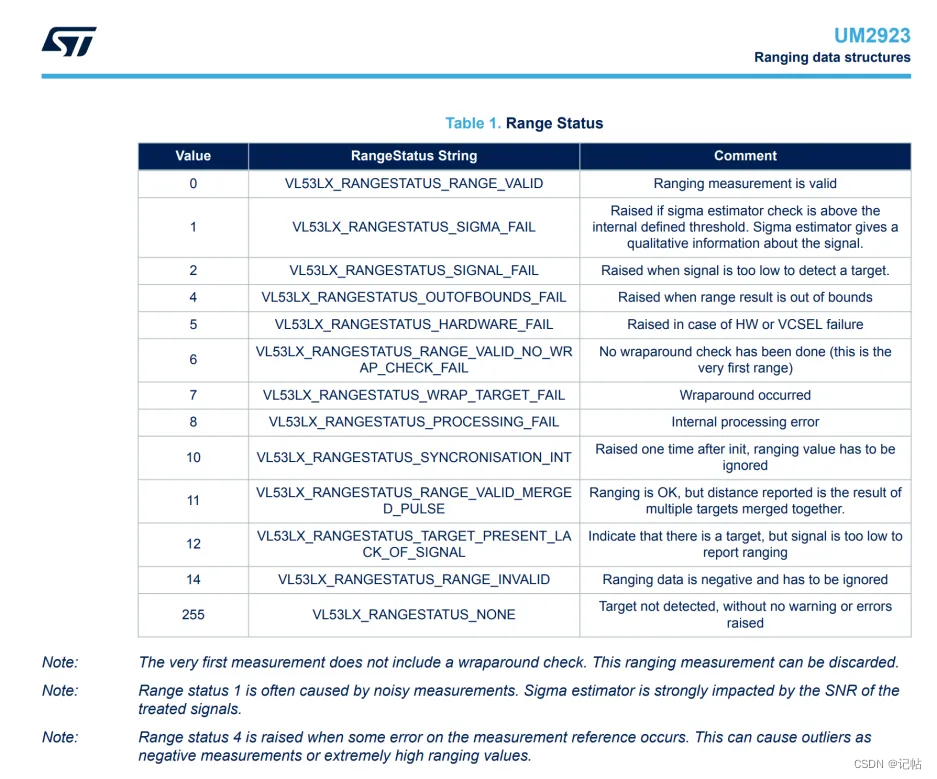

Status状态位如下所示。
在使用VL53L4CX传感器时，返回的状态码（status）为4通常表示特定的错误类型。根据VL53L4CX传感器的文档，状态码4对应的具体错误类型是 VL53L4CX_RANGESTATUS_OUTOFBOUNDS_FAIL。
VL53L4CX_RANGESTATUS_OUTOFBOUNDS_FAIL：
● 状态码4：此状态码表示测距过程中发生了超出边界失败（out of bounds fail）的错误。
● 含义：传感器在测量过程中检测到目标物体距离超出了其测量范围，或者接收到的信号不在预期的范围内。
在这里插入图片描述

修改测量范围为长范围。

Profile.RangingProfile = RS_MULTI_TARGET_LONG_RANGE;

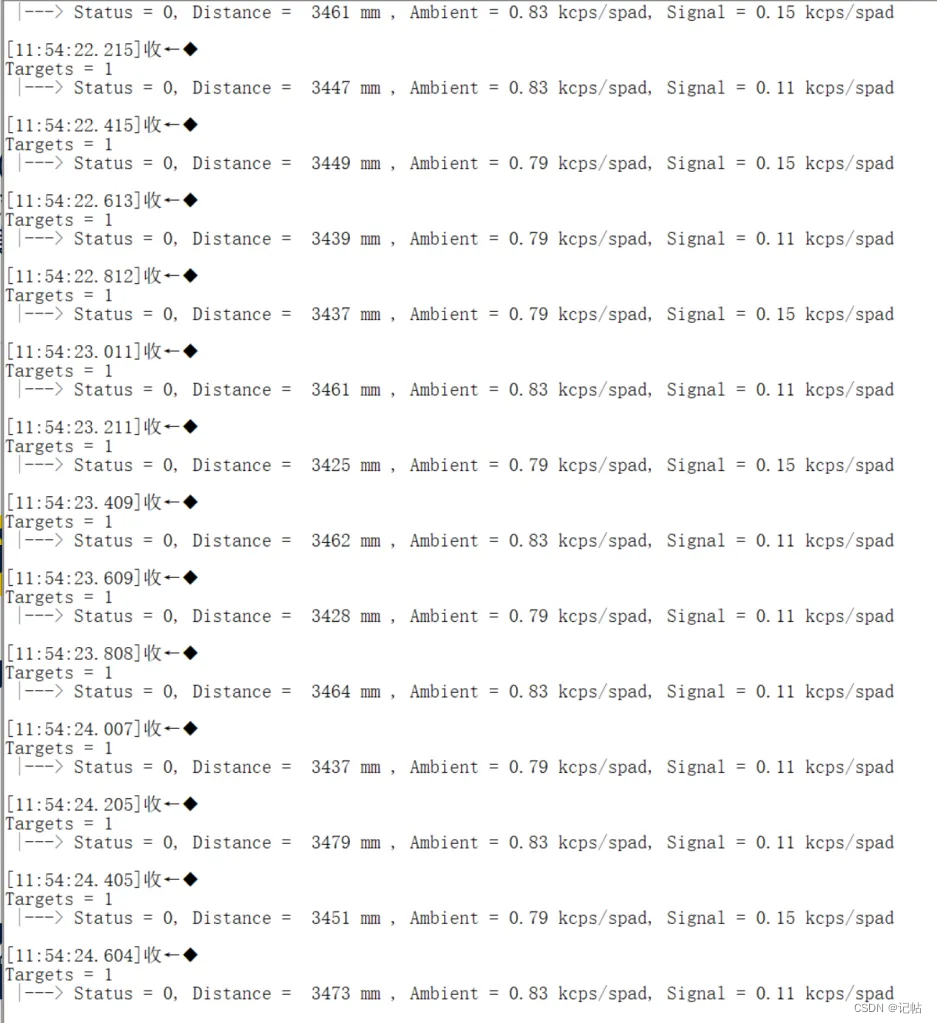

此时测距可以测量长距离范围。

在这里插入图片描述
