前言

在嵌入式开发中，定时器是实现精确控制和任务调度的关键组件。ESP32 作为一款功能强大的微控制器，内建了多个高精度的硬件定时器，广泛应用于定时任务、周期性中断、PWM 输出、看门狗监控等场景。

本篇文章将深入介绍 ESP32 的定时器模块，涵盖其硬件架构、功能特性、配置方法以及实际应用示例。我们将重点讲解如何利用 ESP32 的 64 位定时器实现精确的时间控制，并通过中断机制响应特定事件。

参考文档：ESP32-S3技术参考手册；ESP32-S3编程指南

---

一、定时器概述

ESP32 提供了强大的硬件定时器功能，能够为嵌入式系统提供精准的定时控制。ESP32 内置了 4 个 64 位通用定时器，分为 2 组，每组包含 2 个定时器。每个定时器都包括一个 16 位的时钟预分频器和一个 64 位的时基计数器。定时器可用于设定时间间隔、触发中断、产生报警等功能，广泛应用于定时任务、周期性任务等。

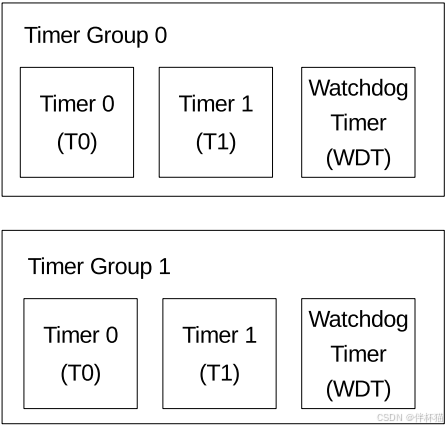

定时器组结构
ESP32 定时器分为两个定时器组：定时器组 0（TIMERG0）和定时器组 1（TIMERG1）。每个定时器组内包含两个通用定时器，分别标识为 TIMGn_Tx，其中 n 表示定时器组编号（0 或 1），x 表示定时器编号（0 或 1）。定时器可用于多种任务，包括精确时间控制、周期性报警、中断触发等。

定时器特性：
1.16 位预分频器：能够对时钟源进行 2 到 65536 之间的分频。
2.64 位时基计数器：可配置为向上计数或向下计数，支持高精度定时。
3.自动重载：定时器可以在触发报警时自动重新加载初始值。
4.报警功能：定时器可以在当前计数值达到报警值时触发报警，支持定时中断。
5.软件控制：可以通过软件即时重新加载计数器的值。
6.中断支持：支持电平触发中断和边沿触发中断，适合用于定时任务管理。

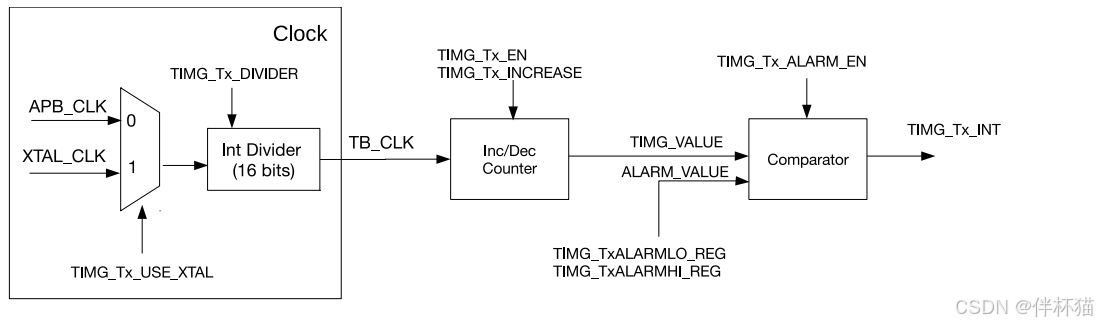

每个定时器的工作原理包括以下几个部分：

1.16位预分频器

定时器的预分频器用于将输入的时钟信号进行分频，以产生适合的时基时钟（TB_CLK）供时基计数器使用。ESP32 的定时器支持配置分频系数，范围从 2 到 65536，可以对 APB 时钟（通常为 80 MHz）进行灵活的分频。

预分频器配置：通过寄存器 TIMG_Tx_DIVIDER 配置分频系数。当配置为 0 时，分频系数为 65536；当配置为 1 时，分频系数为 2。

2.64位时基计数器

定时器的时基计数器基于 TB_CLK，可以配置为向上计数或向下计数。定时器计数器的值可以通过软件读取，也可以配置为在特定条件下触发报警。

计数器配置：可以通过寄存器 TIMG_Tx_INCREASE 来控制计数器的增减方向（向上或向下）。定时器计数器达到预设的报警值时，会触发报警或中断。

读取计数器值：由于计数器为 64 位，CPU 只能以两个 32 位的值来读取计数器的高低位。读取操作需要通过寄存器 TIMG_TxUPDATE_REG 来锁存计数器值。

ESP32 系列芯片的时基计数器位宽因型号而异，其中 ESP32 为 64 位，ESP32-S3 为 54 位。请查阅相应型号的技术参考手册以获取详细信息。

3.报警产生

定时器支持报警功能，可以在计数器值达到某个报警值时触发报警。报警值分别通过寄存器 TIMG_TxALARMLO_REG 和 TIMG_TxALARMHI_REG 进行设置。

报警触发：报警会在定时器计数器值等于报警值时触发。为了避免“报警使能过晚”而错过触发，定时器支持在计数器值高于报警值（向上计数器）或低于报警值（向下计数器）时立即触发报警。

报警自动重新加载：报警触发后，可以通过寄存器 TIMG_Tx_AUTORELOAD 启用自动重新加载功能，从而使计数器在报警后重新加载初始值，继续计数。

4.中断

定时器可以触发中断来通知 CPU 执行特定任务。ESP32 支持电平触发中断和边沿触发中断，可以用于周期性任务和精确时间控制。

中断控制：通过 TIMG_Tx_INT_ENA 寄存器使能定时器中断，触发后会通过 TIMG_Tx_INT_RAW 和 TIMG_Tx_INT_ST 寄存器反映中断状态。

清除中断：可以通过 TIMG_Tx_INT_CLR 寄存器清除定时器中断，确保在下一个中断发生之前清除先前的中断状态。

二、定时器类型定义及相关API

在 ESP32 中，存在两种定时器 API：一种是传统的硬件定时器（Hardware Timer），另一种是通用定时器在 ESP32 平台上，底层硬件资源都是同一套“定时器组（Timer Group / TIMG）”——两组定时器（TIMG0/TIMG1），每组各含两个通用硬件定时器；经典 ESP32 的通用定时器为 64 位计数器 + 16 位预分频器（详见 TRM），驱动层则提供了两套 API：

早期提供的 Timer Group 驱动（driver/timer.h）：直接面向 TIMG 外设的“旧式”接口；
自 IDF 4.4 起引入并在 5.x 里主推的 GPTimer 驱动（driver/gptimer.h）：更现代的“新式”通用定时器抽象。

GPTimer 新驱动，功能更全、更易用：支持更灵活的时钟源与分辨率、报警（自动重装载）、ISR 回调、（按需）获取电源管理锁，且能与 ETM/clock tree 更好集成，适合新项目与后续维护。

Timer Group API 旧驱动：直接操作 TIMG 外设，API 粒度偏底层，官方已给出迁移到 GPTimer的指引；更适合维护老代码或确实要与旧示例保持一致时使用。

ESP32定时器类型定义

//=============================================================================
// ESP32/ESP32-S3 定时器类型总览（仅类型定义，无函数）
// - Part A: 旧版 Timer Group（driver/timer.h → driver/timer_types_legacy.h）
// - Part B: 新版 GPTimer（driver/gptimer.h → driver/gptimer_types.h / hal/timer_types.h）
//=============================================================================
#include <stdint.h>
#include <stdbool.h>

//=============================================================================
// Part A) 旧版 Timer Group（LEGACY）类型定义
//   说明：适配 driver/timer.h；在 IDF v5.x 中标记为 deprecated，建议迁移 GPTimer。
//=============================================================================

// 1) 定时器组
typedef enum {
    TIMER_GROUP_0 = 0,   // 组 0（TIMERG0）
    TIMER_GROUP_1 = 1,   // 组 1（TIMERG1）
    TIMER_GROUP_MAX
} timer_group_t;

// 2) 组内定时器索引
typedef enum {
    TIMER_0 = 0,         // 每组定时器 0
    TIMER_1 = 1,         // 每组定时器 1
    TIMER_MAX
} timer_idx_t;

// 3) 计数方向
typedef enum {
    TIMER_COUNT_UP   = 0,  // 向上计数
    TIMER_COUNT_DOWN = 1,  // 向下计数
    TIMER_COUNT_MAX
} timer_count_dir_t;

// 4) 启停控制（用于立即启动/暂停）
typedef enum {
    TIMER_START = 0,     // 使能计数
    TIMER_PAUSE = 1,     // 暂停计数
    TIMER_START_MAX
} timer_start_t;

// 5) 报警使能
typedef enum {
    TIMER_ALARM_DIS = 0, // 禁用报警
    TIMER_ALARM_EN  = 1, // 使能报警
    TIMER_ALARM_MAX
} timer_alarm_t;

// 6) 中断触发模式
typedef enum {
    TIMER_INTR_LEVEL = 0, // 电平触发
    TIMER_INTR_EDGE  = 1, // 边沿触发
    TIMER_INTR_MAX
} timer_intr_mode_t;

// 7) 自动重载
typedef enum {
    TIMER_AUTORELOAD_DIS = 0, // 报警后不自动重装载
    TIMER_AUTORELOAD_EN  = 1, // 报警后自动重装载
    TIMER_AUTORELOAD_MAX
} timer_autoreload_t;

// 8) 组中断位掩码（用于 group 级别开关中断）
typedef enum {
    TIMER_INTR_T0  = 1 << 0,  // 组内定时器0中断
    TIMER_INTR_T1  = 1 << 1,  // 组内定时器1中断
    TIMER_INTR_WDT = 1 << 2,  // 主看门狗中断（属于定时器组模块）
} timer_intr_t;

// 9) 定时器 ISR 回调原型与句柄（LEGACY 回调接口）
typedef bool (*timer_isr_t)(void *arg); // 返回 true 表示在 ISR 末尾需要执行一次 YIELD
typedef void *timer_isr_handle_t;       // 中断句柄

// 10) 旧版定时器配置结构体
typedef struct {
    uint32_t            divider;      // 预分频：2~65536（0→65536，1/2→2）
    timer_count_dir_t   counter_dir;  // 计数方向（上/下）
    timer_start_t       counter_en;   // 上电后计数器启/停
    timer_alarm_t       alarm_en;     // 报警使能
    timer_intr_mode_t   intr_type;    // 中断类型（电平/边沿）
    timer_autoreload_t  auto_reload;  // 自动重载
    // 说明：老驱动默认使用 APB 时钟；不同芯片/版本可能还有扩展字段，请以目标版本头文件为准
} timer_config_t;

//=============================================================================
// Part B) 新版 GPTimer 类型定义
//   说明：适配 driver/gptimer.h & driver/gptimer_types.h
//=============================================================================

// 1) 计数方向（新版）
typedef enum {
    GPTIMER_COUNT_DOWN = 0, // 向下计数
    GPTIMER_COUNT_UP   = 1, // 向上计数
} gptimer_count_direction_t;

// 2) 定时器时钟源（别名到 SoC 专用枚举）
//    注：不同芯片的可选值不同（如 APB、XTAL、RC_FAST 等），请查 soc_periph_gptimer_clk_src_t
typedef soc_periph_gptimer_clk_src_t gptimer_clock_source_t;

// 3) GPTimer 句柄与回调原型
typedef struct gptimer_t *gptimer_handle_t;  // 定时器句柄类型
typedef struct {
    uint64_t count_value;  // 当前计数值（捕获时刻）
    uint64_t alarm_value;  // 当前报警比较值
} gptimer_alarm_event_data_t;                // 报警事件数据（ISR 环境可读）
typedef bool (*gptimer_alarm_cb_t)(gptimer_handle_t timer,
                                   const gptimer_alarm_event_data_t *edata,
                                   void *user_ctx); // 报警回调；返回 true 可唤醒高优任务

// 4) 事件回调集合（目前仅报警回调）
typedef struct {
    gptimer_alarm_cb_t on_alarm; // 报警回调（ISR 环境执行）
} gptimer_event_callbacks_t;

// 5) GPTimer 基本配置
typedef struct {
    gptimer_clock_source_t     clk_src;        // 时钟源（SoC 相关）
    gptimer_count_direction_t  direction;      // 计数方向
    uint32_t                   resolution_hz;  // 计数分辨率 Hz（1 tick = 1/resolution_hz 秒）
    int                        intr_priority;  // 中断优先级（0→由驱动选择较低优先级 1/2/3）
    struct {
        uint32_t intr_shared : 1;              // 允许与其他外设共享中断号
    } flags;
} gptimer_config_t;

// 6) 报警配置
typedef struct {
    uint64_t alarm_count;   // 报警触发计数值（比较值）
    uint64_t reload_count;  // 自动重装载的重载值（仅当 auto_reload_on_alarm=1 生效）
    struct {
        uint32_t auto_reload_on_alarm : 1; // 报警发生时由硬件立即重装载
    } flags;
} gptimer_alarm_config_t;

ESP32定时器相关API

//=============================================================================
// ESP32 定时器相关函数总表（GPTimer / Legacy Timer Group / esp_timer）
// 依据 ESP-IDF 官方头文件与文档梳理（v5.x 系列）。
// 说明：仅列出公开 API 原型与简要注释；名称以官方为准，无臆造函数。
//=============================================================================

#include <stdint.h>
#include <stdbool.h>
#include "esp_err.h"

//=============================================================================
// 一、通用硬件定时器 GPTimer（新版驱动：driver/gptimer.h）
//=============================================================================

// 创建 GPTimer 并返回句柄（新建后处于 "init" 态）
esp_err_t gptimer_new_timer(
    const gptimer_config_t *config,   // [in] 定时器配置
    gptimer_handle_t *ret_timer       // [out] 返回定时器句柄
);

// 删除 GPTimer 句柄（需在 "init" 态）
esp_err_t gptimer_del_timer(
    gptimer_handle_t timer            // [in] 定时器句柄
);

// 设置原始计数值（可在 ISR 中调用；对运行中定时器立即生效）
esp_err_t gptimer_set_raw_count(
    gptimer_handle_t timer,           // [in]
    uint64_t value                    // [in] 计数值
);

// 读取原始计数值（会触发一次软件捕获；可在 ISR 中调用）
esp_err_t gptimer_get_raw_count(
    gptimer_handle_t timer,           // [in]
    uint64_t *value                   // [out] 当前计数
);

// 读取“实际分辨率”（Hz），用于把 count 换算为秒
esp_err_t gptimer_get_resolution(
    gptimer_handle_t timer,           // [in]
    uint32_t *out_resolution          // [out] 实际分辨率（Hz）
);

// 读取最近一次“捕获”值（不触发捕获；可在 ISR 中调用）
esp_err_t gptimer_get_captured_count(
    gptimer_handle_t timer,           // [in]
    uint64_t *value                   // [out] 捕获计数值
);

// 注册事件回调（如报警回调）；首次调用需在 enable 之前
esp_err_t gptimer_register_event_callbacks(
    gptimer_handle_t timer,                           // [in]
    const gptimer_event_callbacks_t *cbs,             // [in] 回调集合（只包含 on_alarm）
    void *user_data                                   // [in] 透传给回调的用户数据
);

// 设置报警行为（目标值、是否自动重载、重载值；传 NULL 可关闭报警）
esp_err_t gptimer_set_alarm_action(
    gptimer_handle_t timer,                           // [in]
    const gptimer_alarm_config_t *config              // [in] 报警配置（或 NULL 关闭）
);

// 使能 GPTimer（状态从 init -> enable；也会安装中断等）
esp_err_t gptimer_enable(gptimer_handle_t timer);

// 禁用 GPTimer（状态从 enable -> init；卸载中断、释放电源管理锁）
esp_err_t gptimer_disable(gptimer_handle_t timer);

// 启动 GPTimer 计数（状态从 enable -> run；可在 ISR 中调用）
esp_err_t gptimer_start(gptimer_handle_t timer);

// 停止 GPTimer 计数（状态从 run -> enable；可在 ISR 中调用）
esp_err_t gptimer_stop(gptimer_handle_t timer);

//=============================================================================
// 二、硬件定时器（旧版 Timer Group 驱动：driver/timer.h）
// 说明：此驱动已标注“deprecated”，官方建议迁移到 GPTimer。
//=============================================================================

// 读当前计数值（64-bit）
esp_err_t timer_get_counter_value(timer_group_t group_num, timer_idx_t timer_num, uint64_t *timer_val);

// 以秒为单位读取计数值（double）
esp_err_t timer_get_counter_time_sec(timer_group_t group_num, timer_idx_t timer_num, double *time);

// 写计数器当前值
esp_err_t timer_set_counter_value(timer_group_t group_num, timer_idx_t timer_num, uint64_t load_val);

// 启动/暂停计数器
esp_err_t timer_start(timer_group_t group_num, timer_idx_t timer_num);
esp_err_t timer_pause(timer_group_t group_num, timer_idx_t timer_num);

// 设置计数方向（向上/向下）
esp_err_t timer_set_counter_mode(timer_group_t group_num, timer_idx_t timer_num, timer_count_dir_t counter_dir);

// 报警时是否自动重载
esp_err_t timer_set_auto_reload(timer_group_t group_num, timer_idx_t timer_num, timer_autoreload_t reload);

// 设置分频（2~65536）
esp_err_t timer_set_divider(timer_group_t group_num, timer_idx_t timer_num, uint32_t divider);

// 设置/获取报警阈值（64-bit）
esp_err_t timer_set_alarm_value(timer_group_t group_num, timer_idx_t timer_num, uint64_t alarm_value);
esp_err_t timer_get_alarm_value(timer_group_t group_num, timer_idx_t timer_num, uint64_t *alarm_value);

// 使能/禁用报警功能
esp_err_t timer_set_alarm(timer_group_t group_num, timer_idx_t timer_num, timer_alarm_t alarm_en);

// 以“回调”方式添加/移除 ISR（由驱动代为处理状态位）
esp_err_t timer_isr_callback_add(timer_group_t group_num, timer_idx_t timer_num, timer_isr_t isr_handler, void *arg, int intr_alloc_flags);
esp_err_t timer_isr_callback_remove(timer_group_t group_num, timer_idx_t timer_num);

// 直接注册完整 ISR（自行处理寄存器与自旋锁等）
esp_err_t timer_isr_register(timer_group_t group_num, timer_idx_t timer_num, void (*fn)(void *), void *arg, int intr_alloc_flags, timer_isr_handle_t *handle);

// 初始化/反初始化
esp_err_t timer_init(timer_group_t group_num, timer_idx_t timer_num, const timer_config_t *config);
esp_err_t timer_deinit(timer_group_t group_num, timer_idx_t timer_num);

// 读取当前配置
esp_err_t timer_get_config(timer_group_t group_num, timer_idx_t timer_num, timer_config_t *config);

// 组级中断屏蔽控制（启用/禁用）
esp_err_t timer_group_intr_enable(timer_group_t group_num, timer_intr_t intr_mask);
esp_err_t timer_group_intr_disable(timer_group_t group_num, timer_intr_t intr_mask);

// 单个定时器中断使能/禁用
esp_err_t timer_enable_intr(timer_group_t group_num, timer_idx_t timer_num);
esp_err_t timer_disable_intr(timer_group_t group_num, timer_idx_t timer_num);

// —— 下列为“仅可在 ISR 中调用”的便捷函数 ——
// 清中断状态 / 重新使能报警
void     timer_group_clr_intr_status_in_isr(timer_group_t group_num, timer_idx_t timer_num);
void     timer_group_enable_alarm_in_isr(timer_group_t group_num, timer_idx_t timer_num);

// ISR 中读计数 / 改报警阈值 / 控制定时器使能
uint64_t timer_group_get_counter_value_in_isr(timer_group_t group_num, timer_idx_t timer_num);
void     timer_group_set_alarm_value_in_isr(timer_group_t group_num, timer_idx_t timer_num, uint64_t alarm_val);
void     timer_group_set_counter_enable_in_isr(timer_group_t group_num, timer_idx_t timer_num, timer_start_t counter_en);

// ISR 中读取组中断状态 / 读取自动重载使能状态
uint32_t timer_group_get_intr_status_in_isr(timer_group_t group_num);
bool     timer_group_get_auto_reload_in_isr(timer_group_t group_num, timer_idx_t timer_num);

//=============================================================================
// 三、ESP 高分辨率软件定时器（esp_timer.h）
// 说明：基于 64-bit 微秒计时，运行在系统软件层，非 Timer Group 硬件资源。
//=============================================================================

// 早期初始化 / 初始化 / 反初始化（多用于系统层或特殊场合）
void     esp_timer_early_init(void);
esp_err_t esp_timer_init(void);
esp_err_t esp_timer_deinit(void);

// 创建 / 删除定时器
esp_err_t esp_timer_create(const esp_timer_create_args_t *args, esp_timer_handle_t *out_handle);
esp_err_t esp_timer_delete(esp_timer_handle_t timer);

// 启动一次性 / 周期性定时器；重启（修改超时/周期）
esp_err_t esp_timer_start_once(esp_timer_handle_t timer, uint64_t timeout_us);
esp_err_t esp_timer_start_periodic(esp_timer_handle_t timer, uint64_t period_us);
esp_err_t esp_timer_restart(esp_timer_handle_t timer, uint64_t timeout_or_period_us);

// 停止 / 查询活动状态
esp_err_t esp_timer_stop(esp_timer_handle_t timer);
bool      esp_timer_is_active(esp_timer_handle_t timer);

// 读取当前时间（自启动以来的微秒数）
int64_t   esp_timer_get_time(void);

// 调试输出当前定时器状态（到给定流，如 stdout）
esp_err_t esp_timer_dump(FILE *stream);

// 从 ISR 回调中请求调度切换（用于高优任务唤醒）
void      esp_timer_isr_dispatch_need_yield(void);

// 读取下次唤醒点（微秒）—— 供电源管理/睡眠流程使用
int64_t   esp_timer_get_next_alarm(void);
int64_t   esp_timer_get_next_alarm_for_wake_up(void);

// 查询周期或到期时间（若适用）
esp_err_t esp_timer_get_period(esp_timer_handle_t timer, uint64_t *period_us);
esp_err_t esp_timer_get_expiry_time(esp_timer_handle_t timer, uint64_t *expiry_us);

// ETM 集成：导出 “esp_timer 报警事件” 供 ETM 连接其他外设
esp_err_t esp_timer_new_etm_alarm_event(esp_etm_event_handle_t *out_event);

三、定时器示例程序

基于ESP32-S3：
1秒周期自动重载中断示例

#include <stdio.h>
#include "driver/gptimer.h"
#include "driver/gpio.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

static const char *TAG = "GPTIMER";

bool on_alarm_cb(gptimer_handle_t timer, const gptimer_alarm_event_data_t *event_data, void *user_data)
{
    ESP_EARLY_LOGI(TAG, "Alarm triggered!\n"); // 打印报警信息
    return false; // 通常返回 false
}

void app_main(void)
{
    // 1) 新建定时器（1 MHz 分辨率：1 tick = 1 us）
    gptimer_handle_t timer = NULL;
    gptimer_config_t cfg = {
        .clk_src = GPTIMER_CLK_SRC_APB,   // 默认 APB 时钟
        .direction = GPTIMER_COUNT_UP,    // 向上计数
        .resolution_hz = 1 * 1000 * 1000, // 1 MHz -> 1us/tick
        .intr_priority = 1,               // 中断优先级（1/2/3 越小越低）
    };
    ESP_ERROR_CHECK(gptimer_new_timer(&cfg, &timer));

    // 2) 注册中断回调
    gptimer_event_callbacks_t cbs = {
        .on_alarm = on_alarm_cb,
    };
    ESP_ERROR_CHECK(gptimer_register_event_callbacks(timer, &cbs, NULL));

    // 3) 启用定时器（进入 enable 状态）
    ESP_ERROR_CHECK(gptimer_enable(timer));

    // 4) 配置报警动作：1秒触发一次，并硬件自动重装
    //    由于分辨率 1 MHz，1 Hz 周期 = 1,000,000 tick
    gptimer_alarm_config_t alarm_cfg = {
        .alarm_count = 1 * 1000 * 1000ULL, // 到达该计数值产生报警
        .reload_count = 0,                 // 报警后从 0 重新计数
        .flags.auto_reload_on_alarm = 1,      // 自动重装（周期模式）
    };
    ESP_ERROR_CHECK(gptimer_set_alarm_action(timer, &alarm_cfg));

    // 5) 启动计数（进入 run 状态）
    ESP_ERROR_CHECK(gptimer_start(timer));
    ESP_LOGI(TAG, "Timer started.");

    while (1)
    {
        vTaskDelay(pdMS_TO_TICKS(1000));
    }

}

1 秒周期自动重载中断（累计 5 秒后停止并重启系统）示例

#include <stdio.h>
#include "driver/gptimer.h"
#include "driver/gpio.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"

static const char *TAG = "GPTIMER";

bool IRAM_ATTR on_alarm_cb(gptimer_handle_t timer, const gptimer_alarm_event_data_t *event_data, void *user_data)
{
    static uint32_t count = 0;
    count++;
    ESP_EARLY_LOGI(TAG, "Time: %d s", count);
    if (count >= 5)
    {
        ESP_EARLY_LOGI(TAG, "Stopping timer");
        gptimer_stop(timer);
        gptimer_del_timer(timer);
        count = 0;
        ESP_EARLY_LOGI(TAG, "System restarting...");
        esp_restart(); // 重启系统
    }
    return false;
}

void app_main(void)
{
    // 1) 创建定时器：1 MHz 分辨率（1 tick = 1 us）
    gptimer_handle_t tmr = NULL;
    gptimer_config_t cfg = {
        .clk_src = GPTIMER_CLK_SRC_DEFAULT,
        .direction = GPTIMER_COUNT_UP,
        .resolution_hz = 1 * 1000 * 1000, // 1 MHz
    };
    ESP_ERROR_CHECK(gptimer_new_timer(&cfg, &tmr));

    // 2) 配置回调（先注册，再 enable）
    gptimer_event_callbacks_t cbs = {
        .on_alarm = on_alarm_cb,
    };
    ESP_ERROR_CHECK(gptimer_register_event_callbacks(tmr, &cbs, NULL));

    // 3) 配置报警：每 1_000_000 tick 触发（即 1 s），自动重装载
    gptimer_alarm_config_t alarm = {
        .reload_count = 0,
        .alarm_count = 1 * 1000 * 1000,     // 1 s @ 1 MHz
        .flags.auto_reload_on_alarm = true, // 周期模式
    };
    ESP_ERROR_CHECK(gptimer_set_alarm_action(tmr, &alarm));

    // 4) 启动定时器
    ESP_ERROR_CHECK(gptimer_enable(tmr));
    ESP_ERROR_CHECK(gptimer_start(tmr));
    ESP_LOGI(TAG, "1 Hz timer started");

    while (1)
    {
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

---

总结

本文系统梳理了 ESP32 的定时器子系统，涵盖硬件结构（两组四个 64 位 通用定时器、16 位预分频）、报警与中断机制、以及 GPTimer 新驱动 与 Timer Group 旧驱动 的核心用法。通过示例展示了 1 Hz 周期报警及回调处理流程，并给出回调最小化与任务化处理的实践建议。结合合适的时钟源与分辨率配置、自动重装载和中断回调，开发者可以在低开销前提下实现精确、可靠的定时任务与事件调度，适配从简单周期任务到更复杂的实时控制场景。希望本文能帮助你在实际项目中快速落地与优化基于 ESP32 的定时与调度。
