第1章 程序的分散装载技术

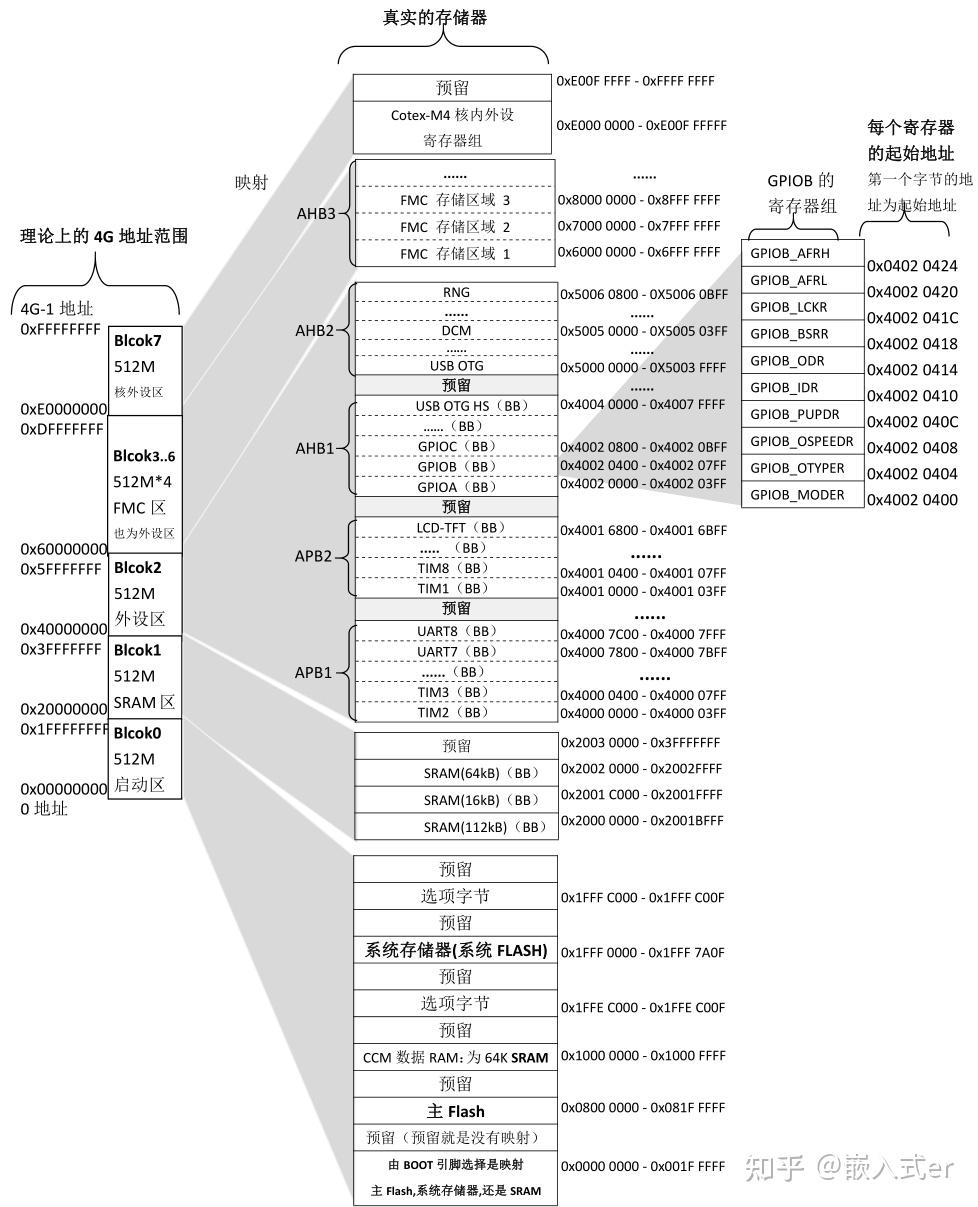

第2章 内存映射

2.1 Flash内存规划

第3章 寄存器映射

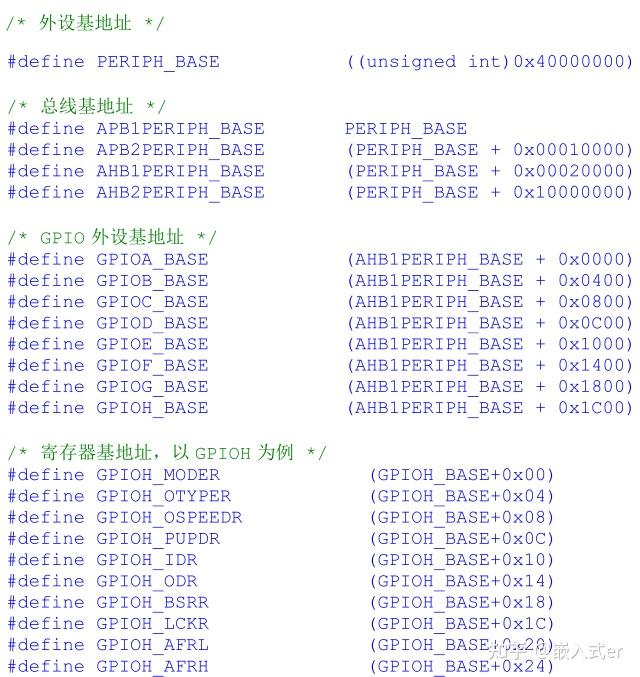

        从第3章我们可以知道外设的基地址是从0x40000000开始，然后依次是APB1，APB2，AHB1，AHB2和AHB3总线。每条总线上挂载着不同的外设。

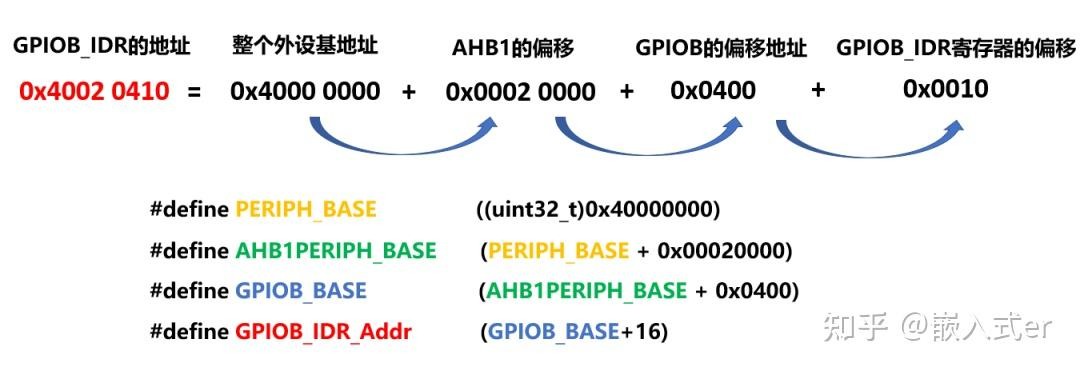

例如：要想获取GPIOB_IDR寄存器的地址，就需要使用如下方式(寄存器偏移)来实现。

第4章 程序跳转

        假设，假设，假设。项目部有三名员工，一个是项目经理，另外两个是大头兵张三和李四。项目经理分配两个特别简单的功能。功能要求过年之前完成。

        功能一：4盏LED灯，每隔1秒钟点亮一次，持续30s。

        功能二：蜂鸣器以50%的占空比鸣叫。

        马上过年了，张三将功能一完成了,并且交付给项目经理一个文件【leds.bin】，文件大小为20K；李四将功能二完成了，并且交付给项目经理一个文件叫：【buzzer.bin】文件大小为32K。

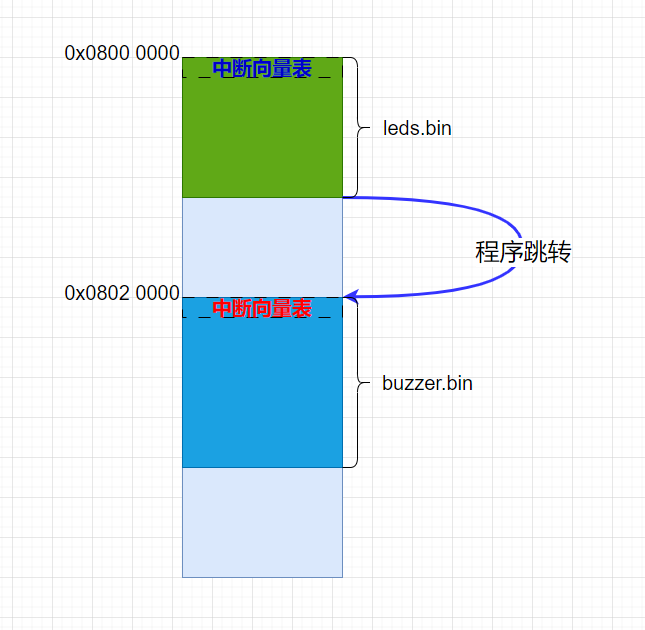

        项目经理拿着两个文件犯困，叫你们完成两个功能，你们却给我两个单独封装好的文件。项目经理为啥人，这能难倒他。一是他就想到将两个文件都烧录到flash中，但是是烧录到flash的不同位置。先将【leds.bin】烧录到【0x0800 0000】，在将【buzzer.bin】烧录到【0x0802 0000】。功能一运行30s之后，就执行功能二。

        好吧，又让项目经理装到了。最后两个大头兵又日复一日，年复一年的继续当着大头兵。

1. 什么是程序跳转？



2. 为啥要程序跳转？

        不执行程序跳转，项目经理怎么装x，怎么将两个下属出的题迎刃而解呢。各位看官说是不是？

4.1 主flash的存放规则

        在 STM32 单片机中，Flash 存储器的起始地址 0x08000000 必须存放中断向量表，这是 Cortex-M 内核规定的。这个表是程序启动和中断响应的核心。

        下面我将从 0x08000000 开始，列出你提供的向量表内容在 Flash 中的地址分布和存放的具体内容：

地址 (Hex) 偏移 (Bytes) 存放的内容 (DCD) 说明
0x08000000 0x00 sfe(CSTACK) 初始堆栈指针 (MSP) 的值。这是程序启动时堆栈的最高地址（栈顶）。
0x08000004 0x04 Reset_Handler 复位中断服务程序的入口地址。CPU 上电或复位后，执行完 MSP 设置，立即跳转到此地址执行。
0x08000008 0x08 NMI_Handler 不可屏蔽中断 (NMI) 服务程序的入口地址。
0x0800000C 0x0C HardFault_Handler 硬件故障中断服务程序的入口地址。
0x08000010 0x10 MemManage_Handler 存储器管理故障中断服务程序的入口地址。
0x08000014 0x14 BusFault_Handler 总线故障中断服务程序的入口地址。
0x08000018 0x18 UsageFault_Handler 用法故障中断服务程序的入口地址。
0x0800001C 0x1C 0 保留 (Reserved)
0x08000020 0x20 0 保留 (Reserved)
0x08000024 0x24 0 保留 (Reserved)
0x08000028 0x28 0 保留 (Reserved)
0x0800002C 0x2C SVC_Handler 系统服务调用 (SVCall) 中断服务程序的入口地址。
0x08000030 0x30 DebugMon_Handler 调试监控 (Debug Monitor) 中断服务程序的入口地址。
0x08000034 0x34 0 保留 (Reserved)
0x08000038 0x38 PendSV_Handler 可挂起的系统调用 (PendSV) 中断服务程序的入口地址。
0x0800003C 0x3C SysTick_Handler SysTick 定时器中断服务程序的入口地址。
0x08000040 0x40 WWDG_IRQHandler 窗口看门狗 (WWDG) 中断服务程序的入口地址。
0x08000044 0x44 PVD_IRQHandler 可编程电压检测 (PVD) 中断服务程序的入口地址。
0x08000048 0x48 TAMP_STAMP_IRQHandler 撕裂和时间戳 (TAMPER/STAMP) 中断服务程序的入口地址。
0x0800004C 0x4C RTC_WKUP_IRQHandler RTC 唤醒中断服务程序的入口地址。
0x08000050 0x50 FLASH_IRQHandler FLASH 存储器中断服务程序的入口地址。
0x08000054 0x54 RCC_IRQHandler 复位和时钟控制 (RCC) 中断服务程序的入口地址。
0x08000058 0x58 EXTI0_IRQHandler 外部中断线 0 服务程序的入口地址。
0x0800005C 0x5C EXTI1_IRQHandler 外部中断线 1 服务程序的入口地址。
0x08000060 0x60 EXTI2_IRQHandler 外部中断线 2 服务程序的入口地址。
0x08000064 0x64 EXTI3_IRQHandler 外部中断线 3 服务程序的入口地址。
0x08000068 0x68 EXTI4_IRQHandler 外部中断线 4 服务程序的入口地址。
0x0800006C 0x6C DMA1_Stream0_IRQHandler DMA1 通道 0 传输完成等中断服务程序的入口地址。
0x08000070 0x70 DMA1_Stream1_IRQHandler DMA1 通道 1 传输完成等中断服务程序的入口地址。
0x08000074 0x74 DMA1_Stream2_IRQHandler DMA1 通道 2 传输完成等中断服务程序的入口地址。
0x08000078 0x78 DMA1_Stream3_IRQHandler DMA1 通道 3 传输完成等中断服务程序的入口地址。
0x0800007C 0x7C DMA1_Stream4_IRQHandler DMA1 通道 4 传输完成等中断服务程序的入口地址。
0x08000080 0x80 DMA1_Stream5_IRQHandler DMA1 通道 5 传输完成等中断服务程序的入口地址。
0x08000084 0x84 DMA1_Stream6_IRQHandler DMA1 通道 6 传输完成等中断服务程序的入口地址。
0x08000088 0x88 ADC_IRQHandler ADC1/2/3 转换完成等中断服务程序的入口地址。
0x0800008C 0x8C CAN1_TX_IRQHandler CAN1 发送中断服务程序的入口地址。
0x08000090 0x90 CAN1_RX0_IRQHandler CAN1 接收 FIFO 0 中断服务程序的入口地址。
0x08000094 0x94 CAN1_RX1_IRQHandler CAN1 接收 FIFO 1 中断服务程序的入口地址。
0x08000098 0x98 CAN1_SCE_IRQHandler CAN1 状态变化中断服务程序的入口地址。
0x0800009C 0x9C EXTI9_5_IRQHandler 外部中断线 9-5 服务程序的入口地址。
0x080000A0 0xA0 TIM1_BRK_TIM9_IRQHandler TIM1 Break 和 TIM9 中断服务程序的入口地址。
0x080000A4 0xA4 TIM1_UP_TIM10_IRQHandler TIM1 更新和 TIM10 中断服务程序的入口地址。
0x080000A8 0xA8 TIM1_TRG_COM_TIM11_IRQHandler TIM1 触发和通信中断以及 TIM11 服务程序的入口地址。
0x080000AC 0xAC TIM1_CC_IRQHandler TIM1 捕获/比较中断服务程序的入口地址。
0x080000B0 0xB0 TIM2_IRQHandler TIM2 中断服务程序的入口地址。
0x080000B4 0xB4 TIM3_IRQHandler TIM3 中断服务程序的入口地址。
0x080000B8 0xB8 TIM4_IRQHandler TIM4 中断服务程序的入口地址。
0x080000BC 0xBC I2C1_EV_IRQHandler I2C1 事件中断服务程序的入口地址。
0x080000C0 0xC0 I2C1_ER_IRQHandler I2C1 错误中断服务程序的入口地址。
0x080000C4 0xC4 I2C2_EV_IRQHandler I2C2 事件中断服务程序的入口地址。
0x080000C8 0xC8 I2C2_ER_IRQHandler I2C2 错误中断服务程序的入口地址。
0x080000CC 0xCC SPI1_IRQHandler SPI1 中断服务程序的入口地址。
0x080000D0 0xD0 SPI2_IRQHandler SPI2 中断服务程序的入口地址。
0x080000D4 0xD4 USART1_IRQHandler USART1 中断服务程序的入口地址。
0x080000D8 0xD8 USART2_IRQHandler USART2 中断服务程序的入口地址。
0x080000DC 0xDC USART3_IRQHandler USART3 中断服务程序的入口地址。
0x080000E0 0xE0 EXTI15_10_IRQHandler 外部中断线 15-10 服务程序的入口地址。
0x080000E4 0xE4 RTC_Alarm_IRQHandler RTC 报警中断服务程序的入口地址。
0x080000E8 0xE8 OTG_FS_WKUP_IRQHandler USB OTG FS 唤醒中断服务程序的入口地址。
0x080000EC 0xEC TIM8_BRK_TIM12_IRQHandler TIM8 Break 和 TIM12 中断服务程序的入口地址。
0x080000F0 0xF0 TIM8_UP_TIM13_IRQHandler TIM8 更新和 TIM13 中断服务程序的入口地址。
0x080000F4 0xF4 TIM8_TRG_COM_TIM14_IRQHandler TIM8 触发和通信中断以及 TIM14 服务程序的入口地址。
0x080000F8 0xF8 TIM8_CC_IRQHandler TIM8 捕获/比较中断服务程序的入口地址。
0x080000FC 0xFC DMA1_Stream7_IRQHandler DMA1 通道 7 传输完成等中断服务程序的入口地址。
0x08000100 0x100 FSMC_IRQHandler FSMC 中断服务程序的入口地址。
0x08000104 0x104 SDIO_IRQHandler SDIO 中断服务程序的入口地址。
0x08000108 0x108 TIM5_IRQHandler TIM5 中断服务程序的入口地址。
0x0800010C 0x10C SPI3_IRQHandler SPI3 中断服务程序的入口地址。
0x08000110 0x110 UART4_IRQHandler UART4 中断服务程序的入口地址。
0x08000114 0x114 UART5_IRQHandler UART5 中断服务程序的入口地址。
0x08000118 0x118 TIM6_DAC_IRQHandler TIM6 和 DAC1/2 欠载中断服务程序的入口地址。
0x0800011C 0x11C TIM7_IRQHandler TIM7 中断服务程序的入口地址。
0x08000120 0x120 DMA2_Stream0_IRQHandler DMA2 通道 0 传输完成等中断服务程序的入口地址。
0x08000124 0x124 DMA2_Stream1_IRQHandler DMA2 通道 1 传输完成等中断服务程序的入口地址。
0x08000128 0x128 DMA2_Stream2_IRQHandler DMA2 通道 2 传输完成等中断服务程序的入口地址。
0x0800012C 0x12C DMA2_Stream3_IRQHandler DMA2 通道 3 传输完成等中断服务程序的入口地址。
0x08000130 0x130 DMA2_Stream4_IRQHandler DMA2 通道 4 传输完成等中断服务程序的入口地址。
0x08000134 0x134 ETH_IRQHandler 以太网 (ETH) 中断服务程序的入口地址。
0x08000138 0x138 ETH_WKUP_IRQHandler 以太网唤醒中断服务程序的入口地址。
0x0800013C 0x13C CAN2_TX_IRQHandler CAN2 发送中断服务程序的入口地址。
0x08000140 0x140 CAN2_RX0_IRQHandler CAN2 接收 FIFO 0 中断服务程序的入口地址。
0x08000144 0x144 CAN2_RX1_IRQHandler CAN2 接收 FIFO 1 中断服务程序的入口地址。
0x08000148 0x148 CAN2_SCE_IRQHandler CAN2 状态变化中断服务程序的入口地址。
0x0800014C 0x14C OTG_FS_IRQHandler USB OTG FS 中断服务程序的入口地址。
0x08000150 0x150 DMA2_Stream5_IRQHandler DMA2 通道 5 传输完成等中断服务程序的入口地址。
0x08000154 0x154 DMA2_Stream6_IRQHandler DMA2 通道 6 传输完成等中断服务程序的入口地址。
0x08000158 0x158 DMA2_Stream7_IRQHandler DMA2 通道 7 传输完成等中断服务程序的入口地址。
0x0800015C 0x15C USART6_IRQHandler USART6 中断服务程序的入口地址。
0x08000160 0x160 I2C3_EV_IRQHandler I2C3 事件中断服务程序的入口地址。
0x08000164 0x164 I2C3_ER_IRQHandler I2C3 错误中断服务程序的入口地址。
0x08000168 0x168 OTG_HS_EP1_OUT_IRQHandler USB OTG HS 端点 1 OUT 中断服务程序的入口地址。
0x0800016C 0x16C OTG_HS_EP1_IN_IRQHandler USB OTG HS 端点 1 IN 中断服务程序的入口地址。
0x08000170 0x170 OTG_HS_WKUP_IRQHandler USB OTG HS 唤醒中断服务程序的入口地址。
0x08000174 0x174 OTG_HS_IRQHandler USB OTG HS 中断服务程序的入口地址。
0x08000178 0x178 DCMI_IRQHandler DCMI (数字摄像头接口) 中断服务程序的入口地址。
0x0800017C 0x17C CRYP_IRQHandler 加密 (CRYP) 模块中断服务程序的入口地址。
0x08000180 0x180 HASH_RNG_IRQHandler HASH 和随机数发生器 (RNG) 中断服务程序的入口地址。
0x08000184 0x184 FPU_IRQHandler 浮点单元 (FPU) 中断服务程序的入口地址。

总结：

  • 0x08000000 到 0x08000184：这部分地址（共 388 字节）严格存放了你列出的 中断向量表。
  • 0x08000188 及之后：紧接着向量表，存放的就是你的程序代码（Reset_Handler、main 函数以及其他所有函数的机器码）和常量数据。

4.2 SRAM的存储规则

地址 ↑
       +-----------------------+  ← 0x20007458 (CSTACK 初始 SP，堆栈顶)
       |      Stack (CSTACK)   |     ↓ 堆栈向下生长（递减 SP）
       |         (向下)        |
       |                       |
       |                       |
       |-----------------------|  ← 堆和栈的潜在碰撞区
       |         Heap          |     ↑ 堆向上生长（malloc 扩展）
       |        (向上)         |
       +-----------------------+  ← 0x20007458 (HEAP 起始地址)
       |         .bss          |     未初始化全局/静态变量（已清零）
       +-----------------------+  ← 0x20001458 (.bss 段起始)
       |         .data         |     已初始化的全局/静态变量
       +-----------------------+  ← 0x20000000 (SRAM 起始地址)

4.3 主Flash和SRAM的关系

地址 (Hex)        值 (Hex)         说明
------------------------------------------------------------
0x0800 0000      0x2000 7458     ← MSP 初始值（栈顶）
0x0800 0004      0x0800 4001     ← Reset_Handler 入口地址

        主Flash起始0x0800 0000地址存储的是主堆栈指针的地址，也就是0x0800 0000地址中存放的是0x2000 7458。0x2000 7458这个地址表示的是主堆栈的起始地址。

4.4 跳转规则

// =======================
// 跳转到蜂鸣器应用程序
// =======================
void jump_to_app(void) {
    typedef void (*pFunction)(void);
    pFunction Jump_To_App;
    uint32_t JumpAddress;

    // 检查栈顶地址是否在 SRAM 范围内 (0x20000000 ~ 0x20010000)
    if (((*(__IO uint32_t*)APP_START_ADDR) & 0x2FFE0000) == 0x20000000) {
        JumpAddress = *(__IO uint32_t*)(APP_START_ADDR + 4);
        Jump_To_App = (pFunction)JumpAddress;
        __set_MSP(*(__IO uint32_t*)APP_START_ADDR);  // 设置主堆栈指针
        Jump_To_App();  // 跳转
    }
}

函数内部的if判断

if ((*(__IO uint32_t*)APP_START_ADDR) >= 0x20000000 && (*(__IO uint32_t*)APP_START_ADDR) <  0x20020000)

        取出主Flash的第一个地址中的内部值（也就是主堆栈的起始地址），看看这个地址是否在SRAM的范围内。如果在就进入到判断，如果不在，就不进入判断内部。

第5章 YModem协议

SecureCRT内部和Uboot内部都默认内嵌了Ymodem协议。

5.1 Ymodem协议简介

协议 优点 缺点 适用场景
Xmodem 极其简单，资源占用最小 无法传输文件名和大小，检错能力弱 (Checksum) 非常古老或资源极度受限的场景，现已很少用于IAP
Ymodem 功能/资源/实现复杂度平衡，传输元数据，CRC校验 速度不如Zmodem（停等协议），无内置安全机制 最经典的串口IAP场景，资源受限的MCU
Zmodem 速度快（流式传输，出错才重传），支持断点续传 实现比Ymodem复杂，资源占用稍多 对传输速度要求较高的场景

5.2 Ymodem协议帧格式

5.2.1 起始帧

5.2.2 数据帧

5.2.3 结束帧

5.3 Ymodem传输数据大小选择

包头=SOH(0x01)时，帧长度是128bytes + 5bytes（包头+包号+包号取反+CRC16）。
同理，包头=STX(0x02)时，帧长度是1024bytes + 5bytes。
Ymodem协议的设计，有点像一个物流系统，可以选用不同尺寸的箱子来寄送货物。

SOH (0x01): 代表一个“小箱子”，能装 128 字节的货物。
STX (0x02): 代表一个“大箱子”，能装 1024 字节的货物。
在一次完整的“寄件”（文件传输）过程中，发送方和接收方可以协商决定主要使用哪种箱子。

灵活策略（混合使用大小箱子）:
发送方可以根据每批“货物”（数据块）的多少，来动态选择用大箱子还是小箱子。比如，大部分时候用1024字节的STX大箱子，但最后一批货物只有80字节，就可以换成128字节的SOH小箱子来装，这样更节省空间（传输带宽）。这是完全符合YMODEM协议规范的。
简单策略（只用一种大箱子）- (我的代码目前采用的策略):
类比: 为了简化流程，物流公司决定，无论货物多少，一律使用1024字节的STX大箱子。如果货物装不满，就用填充物（比如泡沫或旧报纸）把箱子塞满。

5.4 Ymodem协议传输过程

5.5 工程实际（从机）

/* main.c - YMODEM Bootloader for STM32F1 (Standard Peripheral Library) */
#include "stm32f10x.h"
#include <stdint.h>
#include <string.h>

// =======================
// 配置区（根据硬件修改）
// =======================

// 应用程序起始地址（跳过 32KB Bootloader）
#define APP_START_ADDR      0x08008000
// 擦除扇区数（每扇区 1KB，共 64KB）
#define APP_ERASE_SECTORS   64

// 串口波特率
#define USART_BAUDRATE      115200

// 升级触发按键（PA0）
#define KEY_PORT            GPIOA
#define KEY_PIN             GPIO_Pin_0
#define KEY_CLK_ENABLE()    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE)

// LED 指示灯（可选，PD2）
#define LED_PORT            GPIOD
#define LED_PIN             GPIO_Pin_2
#define LED_CLK_ENABLE()    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE)

// YMODEM 协议控制字符
#define YMODEM_SOH          0x01    // 128-byte data
#define YMODEM_STX          0x02    // 1024-byte data
#define YMODEM_EOT          0x04    // End of Transmission
#define YMODEM_ACK          0x06    // Acknowledge
#define YMODEM_NAK          0x15    // Negative Acknowledge
#define YMODEM_C            0x43    // 'C' - Request CRC mode
#define YMODEM_END          0x4F    // 'O' - Custom end signal

// 状态定义
#define UPDATE_IDLE         0
#define UPDATE_BUSY         1
#define UPDATE_SUCCESS      2

// 接收缓冲区（最大支持 1024 字节数据包）
typedef struct {
    uint8_t data[1024 + 3 + 2];
    uint16_t len;
} download_buf_t;

// YMODEM 状态结构
typedef struct {
    uint32_t addr;          // 当前写入地址
    uint8_t status;         // 状态机：0=等待头, 1=接收数据, 2=EOT, 3=结束
    uint8_t process;        // 运行状态
    void (*cb)(void);       // 回调函数
} ymodem_t;

// 全局变量
ymodem_t ymodem = {0};
download_buf_t g_rx_buf;

// 函数声明
void SystemInit(void);
void Delay(__IO uint32_t nCount);
void GPIO_Config(void);
void USART1_Config(void);
void Flash_Erase(uint32_t addr, uint32_t num_sectors);
void Flash_Write(uint32_t addr, uint8_t *data, uint32_t len);
void USART_Send_Byte(uint8_t ch);
void jump_to_app(void);

// YMODEM 函数
void ymodem_ack(void);
void ymodem_nack(void);
void ymodem_c(void);
void ymodem_end(void);
void ymodem_start(void (*cb)(void));
void ymodem_recv(download_buf_t *p);

// =======================
// 主函数
// =======================
int main(void) {
    // 初始化系统（标准库已调用 SystemInit()）
    // RCC, Flash 等已在启动文件中配置

    // 时钟使能
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

    // GPIO 初始化
    GPIO_Config();

    // 串口初始化
    USART1_Config();

    // 延时函数测试
    Delay(0x5FFFF);

    // 判断是否进入升级模式：按键是否按下（PA0 接地）
    if (GPIO_ReadInputDataBit(KEY_PORT, KEY_PIN) == Bit_RESET) {
        // 点亮 LED 表示进入升级模式
        GPIO_WriteBit(LED_PORT, LED_PIN, Bit_SET);

        // 发送 'C' 请求 YMODEM 传输
        ymodem_start(jump_to_app);
        ymodem_c();

        // 循环等待升级完成
        while (ymodem.process != UPDATE_SUCCESS) {
            Delay(0x1FFFF);  // 简单延时
        }

        // 升级成功，跳转
        if (ymodem.cb) {
            ymodem.cb();
        }
    } else {
        // 正常启动应用程序
        jump_to_app();
    }

    while (1);
}

// =======================
// YMODEM 协议实现
// =======================

void ymodem_ack(void) {
    USART_Send_Byte(YMODEM_ACK);
}

void ymodem_nack(void) {
    USART_Send_Byte(YMODEM_NAK);
}

void ymodem_c(void) {
    USART_Send_Byte(YMODEM_C);
}

void ymodem_end(void) {
    USART_Send_Byte(YMODEM_END);
}

void ymodem_start(void (*cb)(void)) {
    if (ymodem.status == 0) {
        ymodem.cb = cb;
        ymodem.process = UPDATE_IDLE;
    }
}

void ymodem_recv(download_buf_t *p) {
    uint8_t type = p->data[0];

    switch (ymodem.status) {
        case 0:
            if (type == YMODEM_SOH) {
                ymodem.process = UPDATE_BUSY;
                ymodem.addr = APP_START_ADDR;
                Flash_Erase(ymodem.addr, APP_ERASE_SECTORS);
                ymodem_ack();
                ymodem_c();
                ymodem.status = 1;
            }
            break;

        case 1:
            if (type == YMODEM_SOH || type == YMODEM_STX) {
                uint8_t *data = &p->data[3];
                uint32_t len = (type == YMODEM_SOH) ? 128 : 1024;
                Flash_Write(ymodem.addr, data, len);
                ymodem.addr += len;
                ymodem_ack();
            } else if (type == YMODEM_EOT) {
                ymodem_nack();
                ymodem.status = 2;
            } else {
                ymodem.status = 0;
            }
            break;

        case 2:
            if (type == YMODEM_EOT) {
                ymodem_ack();
                ymodem_c();
                ymodem.status = 3;
            } else {
                ymodem.status = 0;
            }
            break;

        case 3:
            if (type == YMODEM_SOH) {
                ymodem_ack();
                ymodem_end();
                ymodem.status = 0;
                ymodem.process = UPDATE_SUCCESS;
            }
            break;
    }
    p->len = 0;
}

// =======================
// 串口发送与接收（中断方式）
// =======================

void USART_Send_Byte(uint8_t ch) {
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    USART_SendData(USART1, ch);
}

// 串口中断服务函数（在 stm32f10x_it.c 中定义）
void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
        uint8_t ch = USART_ReceiveData(USART1);

        if (ch == YMODEM_SOH || ch == YMODEM_STX || ch == YMODEM_EOT) {
            g_rx_buf.len = 0;
            g_rx_buf.data[g_rx_buf.len++] = ch;
        } else if (g_rx_buf.len < sizeof(g_rx_buf.data)) {
            g_rx_buf.data[g_rx_buf.len++] = ch;

            // 判断是否收到完整帧
            if (g_rx_buf.len >= 3) {
                uint32_t expected = 0;
                if (g_rx_buf.data[0] == YMODEM_SOH) expected = 128 + 3 + 2;
                else if (g_rx_buf.data[0] == YMODEM_STX) expected = 1024 + 3 + 2;
                else if (g_rx_buf.data[0] == YMODEM_EOT) expected = 1;

                if (g_rx_buf.len >= expected) {
                    ymodem_recv(&g_rx_buf);
                }
            }
        }
    }
}

// =======================
// Flash 操作（标准库）
// =======================

void Flash_Erase(uint32_t addr, uint32_t num_sectors) {
    FLASH_Unlock();
    FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

    for (uint32_t i = 0; i < num_sectors; i++) {
        FLASH_ErasePage(addr + i * 1024);  // STM32F1 每页 1KB
    }

    FLASH_Lock();
}

void Flash_Write(uint32_t addr, uint8_t *data, uint32_t len) {
    FLASH_Unlock();
    FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

    for (uint32_t i = 0; i < len; i += 4) {
        uint32_t word = ((uint32_t)data[i]) |
                       ((uint32_t)data[i+1] << 8) |
                       ((uint32_t)data[i+2] << 16) |
                       ((uint32_t)data[i+3] << 24);
        FLASH_ProgramWord(addr + i, word);
    }

    FLASH_Lock();
}

// =======================
// 硬件初始化
// =======================

void GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 启动时钟
    KEY_CLK_ENABLE();
    LED_CLK_ENABLE();
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

    // 配置 PA0 为输入（按键）
    GPIO_InitStructure.GPIO_Pin = KEY_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(KEY_PORT, &GPIO_InitStructure);

    // 配置 PD2 为输出（LED）
    GPIO_InitStructure.GPIO_Pin = LED_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_PORT, &GPIO_InitStructure);

    // 配置 USART1 TX (PA9) 为推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置 USART1 RX (PA10) 为浮空输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

void USART1_Config(void) {
    USART_InitTypeDef USART_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 配置串口
    USART_InitStructure.USART_BaudRate = USART_BAUDRATE;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 使能接收中断
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    // 配置 NVIC
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 使能串口
    USART_Cmd(USART1, ENABLE);
}

// =======================
// 跳转到应用程序
// =======================
void jump_to_app(void) {
    typedef void (*pFunction)(void);
    pFunction Jump_To_App;
    uint32_t JumpAddress;

    // 检查栈顶地址是否在 SRAM 范围内 (0x20000000 ~ 0x20010000)
    if (((*(__IO uint32_t*)APP_START_ADDR) & 0x2FFE0000) == 0x20000000) {
        JumpAddress = *(__IO uint32_t*)(APP_START_ADDR + 4);
        Jump_To_App = (pFunction)JumpAddress;
        __set_MSP(*(__IO uint32_t*)APP_START_ADDR);  // 设置主堆栈指针
        Jump_To_App();  // 跳转
    }
}

// =======================
// 简单延时函数
// =======================
void Delay(__IO uint32_t nCount) {
    for (; nCount != 0; nCount--);
}

参考链接1

参考链接2

# 网络
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

纽扣电池 RTC 漂移实战：语音闹钟误差的硬件背锅指南

avatar AI硬件创业社区
cover

语音硬件选型：为什么GD32替代STM32时中断延迟会成为量产杀手？

avatar AI硬件创业社区
cover

电子价签刷新策略的能耗陷阱：KL520低功耗方案为何比ESP32省电3倍？

avatar AI硬件创业社区
