摘要

本文设计了一种基于单片机的金属探测器，旨在实现对金属物体的精确探测和识别。系统以51单片机为主控芯片，利用通电线圈产生的磁场变化检测金属物体，通过测量线圈振荡频率的变化来判断金属的存在和类型。系统采用LCD1602液晶显示屏实时显示当前检测精度和设定的探测阈值，阈值具有掉电不丢失功能。当检测精度超过设定阈值时，系统会触发语音模块进行报价，并在液晶屏上显示相关信息。语音模块支持用户自行录制声音，提高了系统的灵活性和实用性。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。本设计具有成本低、精度高、功能实用等特点，可广泛应用于安全检查、考古勘探、工业检测等领域。

关键词 单片机；金属探测；LC振荡；LCD1602；语音报价；阈值存储

引言

金属探测器是一种广泛应用于安全检查、考古勘探、工业检测等领域的重要工具。传统的金属探测器往往存在精度低、功能单一、操作复杂等问题，难以满足现代探测需求。因此，开发一种基于单片机的智能金属探测器具有重要的现实意义。

近年来，随着嵌入式技术和传感器技术的快速发展，基于单片机的金属探测系统得到了广泛研究和应用。国内外学者在该领域进行了大量探索，提出了多种设计方案。例如，有研究者采用ARM处理器结合数字信号处理技术实现了高精度金属探测；还有学者利用FPGA技术开发了高速金属探测系统。然而，现有系统在成本控制、功能完善性和用户体验等方面仍有改进空间。

本研究旨在设计一种成本低、精度高、功能实用的金属探测器。与现有系统相比，本设计具有以下创新点：1）采用51单片机作为主控芯片，兼顾性能和成本；2）利用LC振荡原理实现金属检测，提高了探测精度；3）集成LCD显示和语音报价功能，提高了系统交互性；4）实现阈值掉电不丢失功能，提高了系统实用性。通过本设计，我们期望为金属探测提供一种有效的技术解决方案，为相关领域的发展做出贡献。

一、系统总体设计

本设计采用模块化思想，将系统划分为多个功能模块，包括主控模块、LC振荡检测模块、显示模块、语音报价模块和存储模块。系统以51单片机为核心控制器，负责协调各模块的工作。LC振荡检测模块由探测线圈和电容组成，用于检测金属物体的存在和类型。显示模块采用LCD1602液晶显示屏，用于实时显示当前检测精度和设定的探测阈值。语音报价模块用于在检测到金属时播放预设的语音信息。存储模块用于保存用户设定的探测阈值，实现掉电不丢失功能。

系统的工作原理如下：探测线圈和电容组成LC振荡电路，其振荡频率会随附近金属物体的存在而变化。单片机通过测量LC振荡电路的频率变化来判断金属的存在和类型。当前检测精度和用户设定的探测阈值会实时显示在LCD1602显示屏上。当检测精度超过设定阈值时，单片机触发语音模块播放预设的报价信息，并在液晶屏上显示相关信息。用户设定的探测阈值会被存储在非易失性存储器中，即使系统断电也不会丢失。整个系统实现了金属探测、精度显示、语音报价和阈值存储等功能，为金属探测提供了一种智能化的解决方案。

二、硬件设计

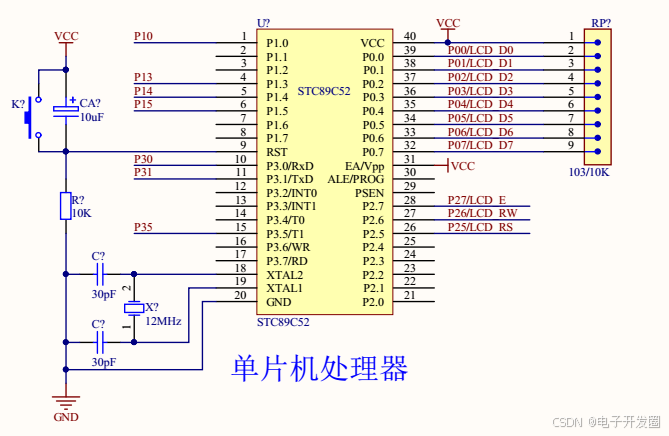

主控模块采用51系列单片机作为核心控制器。该系列单片机具有成本低、性能稳定、易于编程等优点，非常适合本设计的需求。单片机负责测量LC振荡频率、处理检测数据、控制显示和语音模块、管理阈值存储等。其内部集成的定时器、中断系统和I/O端口为系统功能的实现提供了硬件基础。

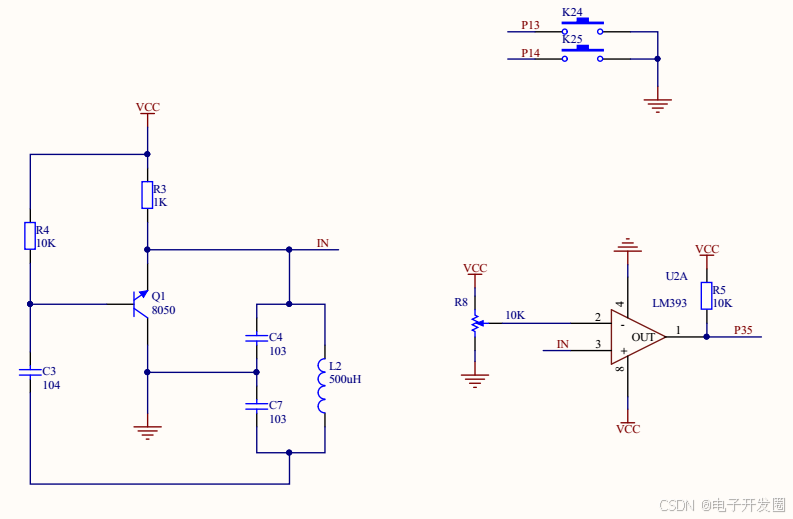

LC振荡检测模块由探测线圈和电容组成，构成基本的LC振荡电路。当有金属物体靠近探测线圈时，会改变线圈周围的磁场，从而影响LC电路的振荡频率。单片机通过测量这个频率变化来判断金属的存在和类型。为了提高检测精度，模块采用了温度补偿和高稳定性元件。同时，模块还设计了屏蔽结构，以减少外界电磁干扰。

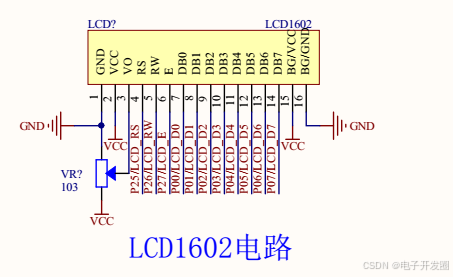

显示模块采用LCD1602液晶显示屏，它是一种常见的字符型LCD模块，可以显示16x2个字符。该模块通过并行接口与单片机连接，用于实时显示当前检测精度和设定的探测阈值。LCD1602具有低功耗、显示清晰、接口简单等优点，非常适合本系统的需求。通过合理的电路设计和软件编程，实现了信息的清晰、稳定显示。

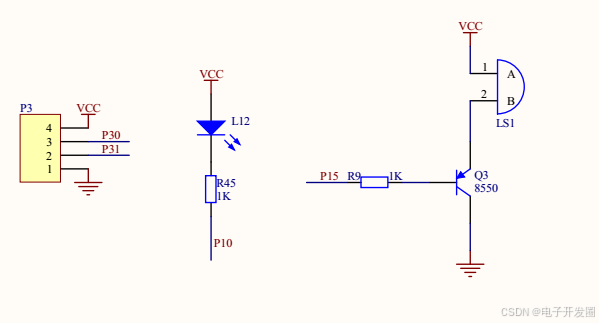

语音报价模块采用WT588D语音芯片，它支持多段语音录制和播放，可以通过串口与单片机通信。用户可以通过麦克风自行录制报价语音，存储在芯片的Flash存储器中。当检测到金属时，单片机通过串口发送指令，触发相应的语音播放。该模块的设计提高了系统的灵活性和实用性。

存储模块采用AT24C02 EEPROM芯片，用于保存用户设定的探测阈值。AT24C02具有2Kbit的存储容量，支持I2C接口，可以保存多个阈值参数。即使系统断电，存储的阈值信息也不会丢失。该模块的设计提高了系统的实用性和用户体验。

三、软件设计

系统软件采用模块化设计思想，主要包括主程序、LC频率测量子程序、显示子程序、语音控制子程序和存储管理子程序。主程序负责系统的初始化和各模块的协调工作。系统上电后，首先进行初始化设置，包括I/O端口配置、定时器设置、LCD1602初始化、语音模块初始化等。然后进入主循环，依次调用各功能子程序，实现LC频率测量、数据显示、语音控制和阈值管理等功能。

LC频率测量子程序负责测量LC振荡电路的频率变化。程序使用单片机的定时器捕获功能，精确测量LC振荡周期。为了提高测量精度，程序采用了多次测量取平均值的算法。同时，程序还实现了温度补偿和频率平滑处理，进一步提高了检测的准确性和稳定性。

显示子程序负责将当前检测精度和设定的探测阈值显示在LCD1602显示屏上。程序通过合理的字符编码和光标控制，实现了信息的清晰、稳定显示。同时，程序还设计了友好的用户界面，方便用户查看和设置参数。

语音控制子程序负责管理语音模块的播放。当检测到金属时，程序根据检测结果选择相应的语音片段，通过串口发送播放指令。程序还实现了语音播放的状态监测和错误处理，确保语音报价的可靠性。

存储管理子程序负责读写EEPROM中的阈值数据。程序实现了阈值参数的保存、读取和校验功能。为了提高数据可靠性，程序采用了CRC校验和备份存储策略。同时，程序还提供了阈值恢复功能，当检测到数据异常时可以自动恢复默认值。

为了提高系统的可靠性和实用性，软件设计中还加入了一些特殊处理。例如，为了防止误报，程序设置了检测结果的滤波处理；为了提高系统稳定性，程序实现了看门狗定时器功能；为了提高用户体验，程序增加了操作提示音和错误提示等功能。这些细节处理使得系统更加智能化和人性化。

四、仿真设计与分析

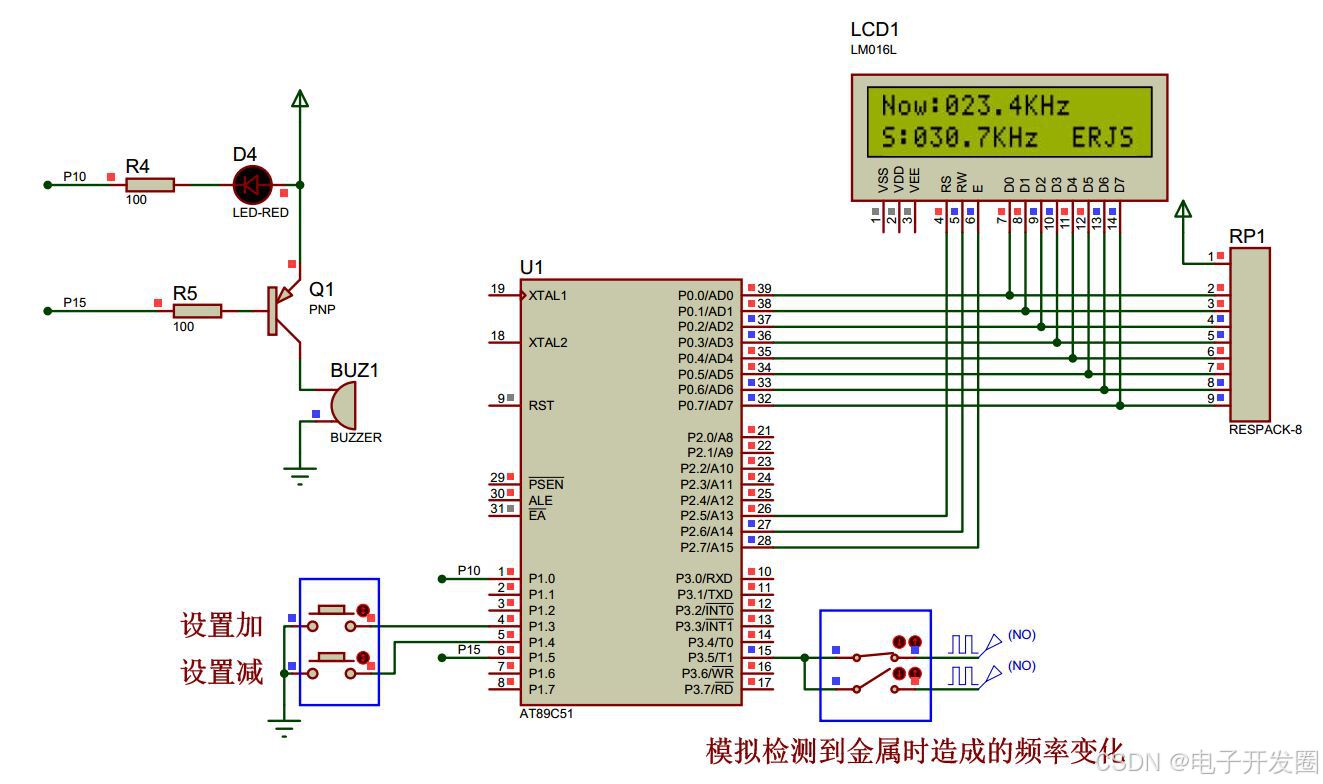

为了验证系统设计的可行性和可靠性，我们使用Proteus软件进行了系统仿真。仿真电路包括单片机最小系统、LC振荡电路、LCD1602显示模块、语音模块和EEPROM存储模块。通过合理设置各元件的参数和连接方式，成功构建了与实物系统高度一致的仿真模型。

在仿真过程中，我们重点测试了系统的核心功能。首先，通过改变LC振荡电路的参数，模拟不同金属物体的检测情况。观察LCD1602显示屏的显示内容，确认检测精度显示和阈值比较功能正常工作。然后，测试语音报价功能，当检测精度超过设定阈值时，仿真语音模块能够正确播放预设的语音信息。

此外，我们还测试了阈值存储功能。通过模拟EEPROM的读写操作，验证了阈值数据的保存和读取功能。测试结果表明，系统能够正确保存用户设定的阈值，并在断电后恢复。这些测试结果表明，系统的主要功能均能正常工作，达到了设计预期。

通过仿真分析，我们发现系统具有以下优点：1）检测精度高，能够准确识别金属物体；2）响应速度快，从检测到语音报价的延迟短；3）操作界面友好，易于使用；4）稳定性好，在长时间运行中未出现异常情况。这些优点使得本系统具有较高的实用价值和应用前景。

五、结论

本研究成功设计并实现了一种基于单片机的金属探测器。该系统以51单片机为核心，集成了LC振荡检测、精度显示、语音报价和阈值存储等功能。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。与现有系统相比，本设计在检测精度、功能实用性和用户体验等方面均有显著提升。

系统的主要创新点包括：1）利用LC振荡原理实现金属检测，提高了探测精度；2）集成LCD显示和语音报价功能，提高了系统交互性；3）实现阈值掉电不丢失功能，提高了系统实用性；4）通过合理的软件设计，实现了温度补偿和频率平滑处理，提高了检测的准确性和稳定性。

本设计的成功实施为金属探测提供了一种有效的技术解决方案，具有广泛的应用前景。未来，我们可以进一步优化系统性能，如增加金属类型识别功能、实现无线数据传输等，以满足更多应用场景的需求。同时，我们也期待该技术能够与人工智能技术深度融合，为实现智能化、网络化的金属探测做出更大贡献。
