I2C vs I2S：孪生兄弟，却走向不同的舞台

在我们使用单片机进行音频播放或者录音的时候，经常会看到 I2S 通信协议。很多初学者第一反应是：
“咦？这不就是我们的老朋友 I2C 吗？”

别急，这两个协议虽然名字相似，都是飞利浦公司提出的，但实际上却走上了完全不同的发展道路。
今天就和大家一起重温 I2C，再认识 I2S，看看它们的区别与应用场景。

---

重温 I2C

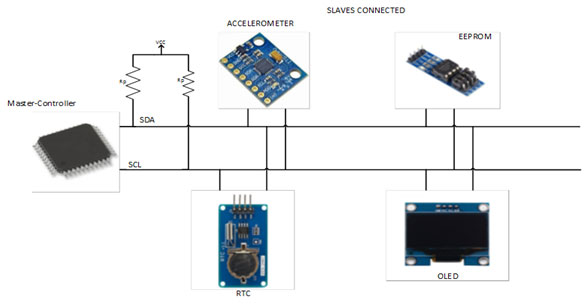

图片引用至：https://www.engineersgarage.com/understanding-the-i2c-protocol/

I2C (Inter-Integrated Circuit) 是飞利浦公司开发的一种串行、同步、多设备、半双工通信协议。

特点：

• 总线型结构：所有设备挂在两根线上
• 双线通信：SCL（时钟线）+ SDA（数据线）
• 多主多从：支持多个主机和从机
• 寻址机制：通过设备地址区分不同从机

主要应用场景：

• 传感器（温度、加速度、气压）
• OLED/LCD 屏幕
• EEPROM 存储芯片

一句话总结：I2C 适合多个设备之间的控制与数据交换，传输速度慢但结构简洁而且可以连接多设备。

---

认识 I2S

图片引用至：https://docs.arduino.cc/tutorials/generic/I2s-library-examples/

I2S (Inter-IC Sound) 同样由飞利浦公司提出，但它的定位完全不同：
专注于数字音频数据传输。

I2S 的典型特征是：

• 点对点通信：没有寻址，点对点传输数据
• 同步传输：依靠时钟线精确对齐每一位数据
• 高速比特流：传输的是音频 PCM 数据（补码表示）

常见信号线

信号	全称	作用
BCLK	Bit Clock	每发送/接收 1 bit 音频数据，BCLK 产生 1 个脉冲
LRCLK / WS	Left-Right Clock / Word Select	左右声道选择：低电平传左声道，高电平传右声道
DATA	Serial Data	实际的音频数据位流
MCLK (可选)	Master Clock	主时钟，用于高精度 DAC/ADC（通常是采样率的 256/384/512 倍）

ESP32 中的 I2S

ESP32 的 I2S 非常灵活，常见用途包括：

• 驱动外部音频 DAC/ADC（播放、录音）
• 连接数字麦克风（PDM → PCM）
• 输出音频流到功放
• 特殊用途：高速驱动 LCD 屏幕

---

I2C 与 I2S 的区别

特性	I2C	I2S
用途	多设备通信、控制	数字音频传输
线数	2 根 (SCL+SDA)	3~4 根 (BCLK+LRCLK+DATA+MCLK)
通信方式	主从、寻址、多设备	点对点、无寻址
速率	100k ~ 3.4Mbps(慢)	几百kbps ~ 几十Mbps(快)
数据格式	任意数据	音频 PCM 数据流
应用	传感器、EEPROM、显示器	麦克风、功放、音频解码器

---

形象理解

可以这么理解：

• I2C 就像一条小公交线路，一辆车（主机）带着多个乘客（从机），每个人有座位号（地址），车速不快，但方便多人一起用。
• I2S 更像一台私人飞机，它只负责把“左声道”和“右声道”的 PCM 数据源源不断、高速、准时地送到目的地，没有绕路，也不接客。

---

总结

• I2C 和 I2S 名字相似，但应用场景完全不同。
• I2C 更偏向 多设备控制和数据交换，而 I2S 则是 音频数据的专用高速通道。
• 在 ESP32 等单片机中，I2S 是实现音频录制、播放、语音交互的关键外设。

所以，下次当你遇到 I2S 时，不要再把它和 I2C 混淆啦！
