一、HT7017介绍

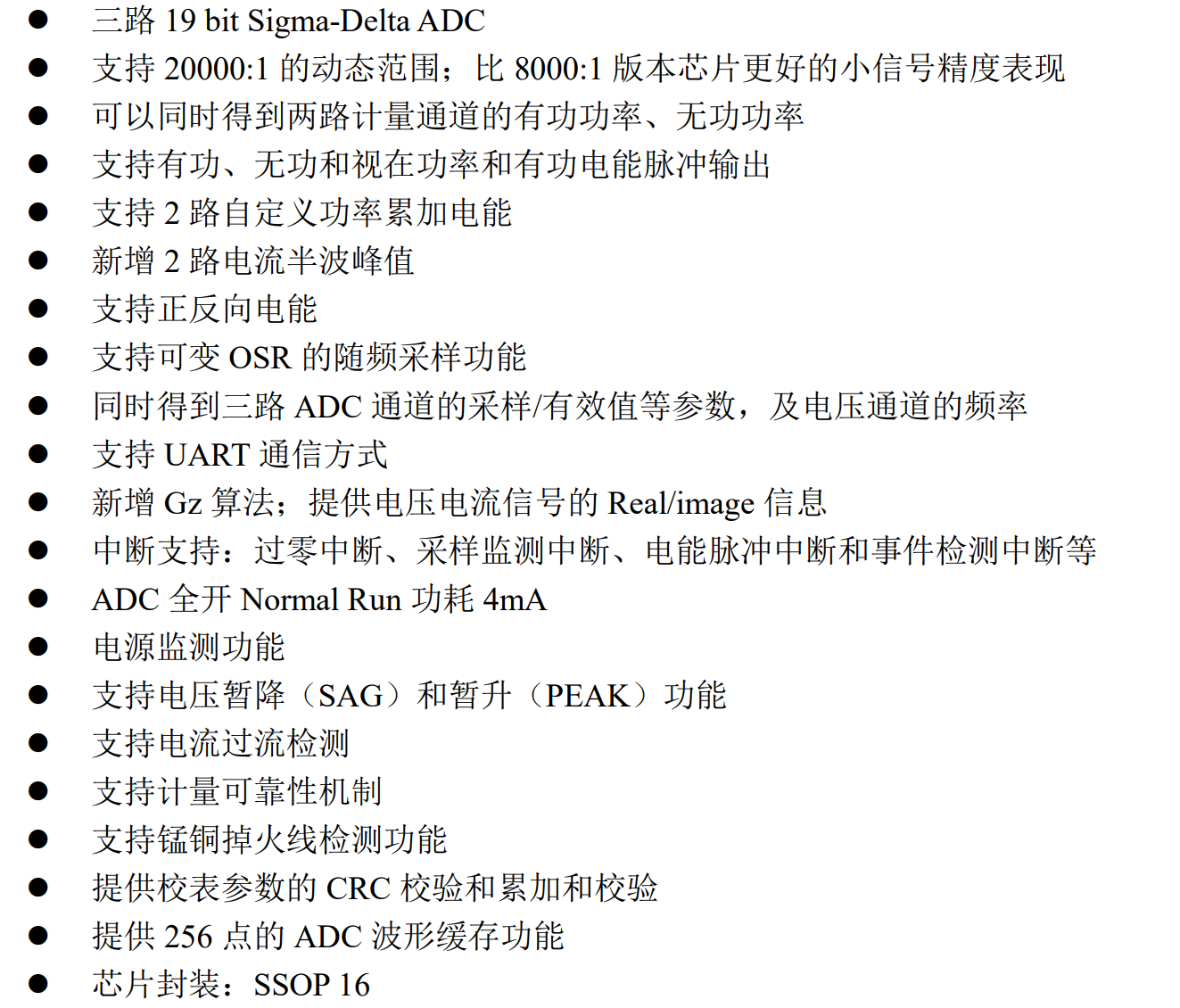

1.1 简介

HT7017 是一颗带 UART 通信接口的高精度单相多功能计量芯片。芯片支持宽电压，工作电压范围是 3.0 ~5.5V，工作晶振为 6MHz。

1.2 芯片说明

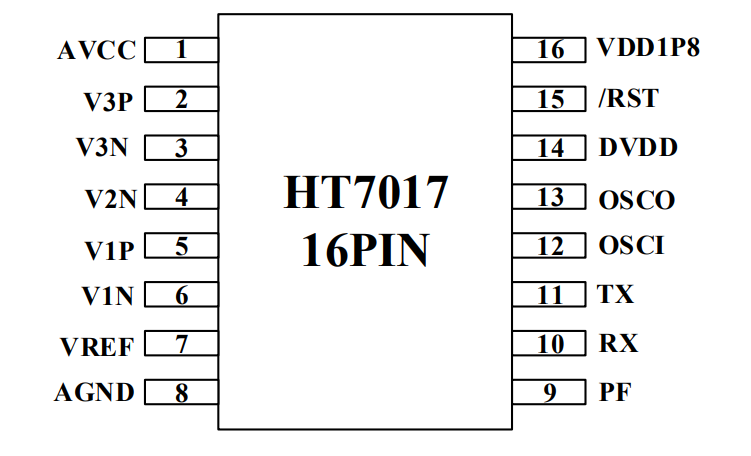

引脚封装

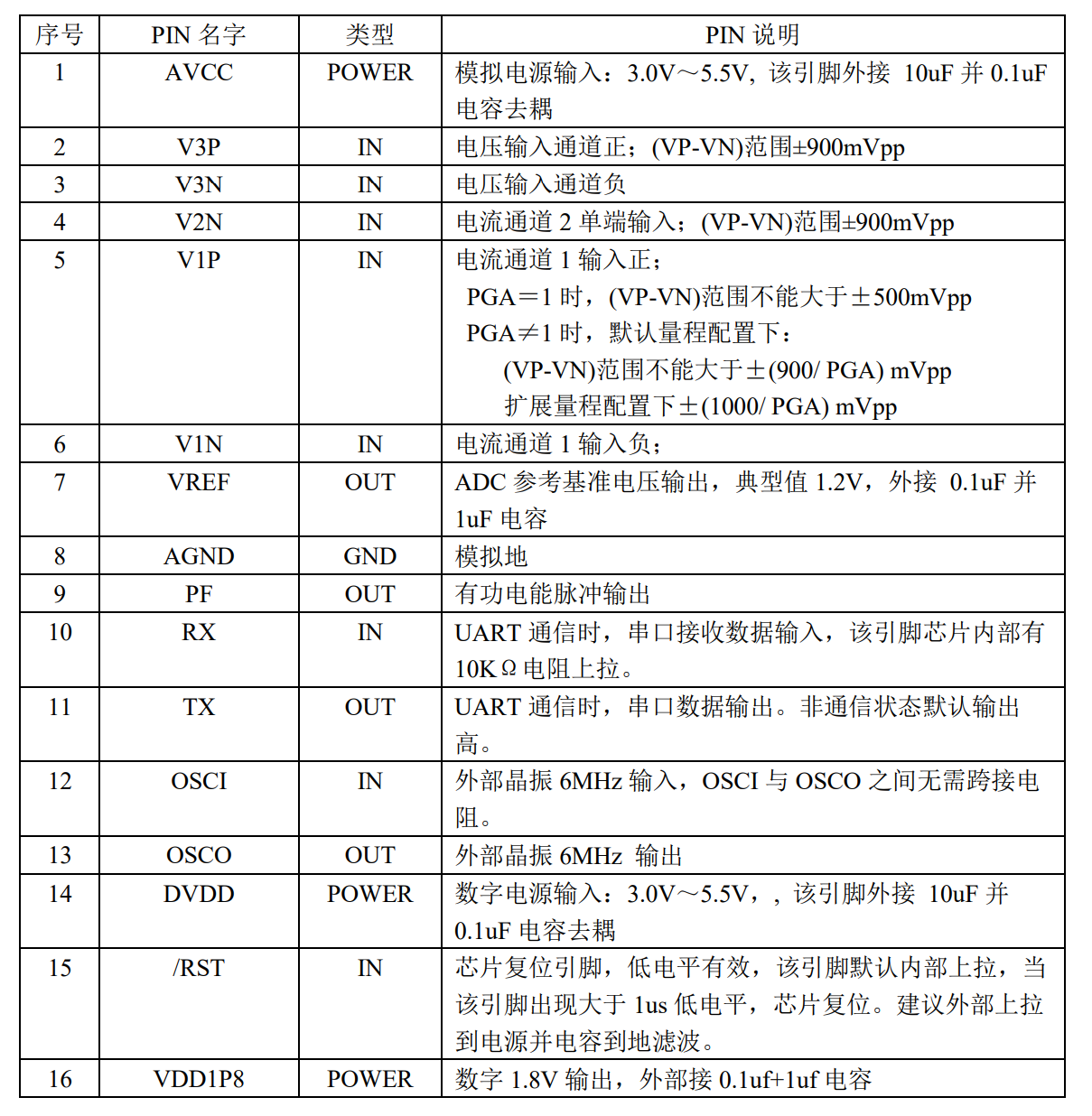

引脚说明

• 参数解释：Vpp是峰值电压，最大电压与最小电压的差值不能超过该值
• 系统复位：
  • HT7017 正常上电后，由于需等待晶振起振及芯片内部电源系统建立，因此用户需要等
  • 待 10ms 时间，才可以操作内部寄存器
    通过外部引脚 RST 完成，当 Reset 出现大于 1uS 的低电平时，芯片进入复位状态，当
    RST 变为高电平时芯片将从复位状态进入正常工作状态（需要等待 2ms 才可以操作寄存器）
  • 通过通信接口完成：SRSTREG （33H）寄存器写入 0x55 即复位。；当UART接收到波特率为300的命令字0x00，进行复位。

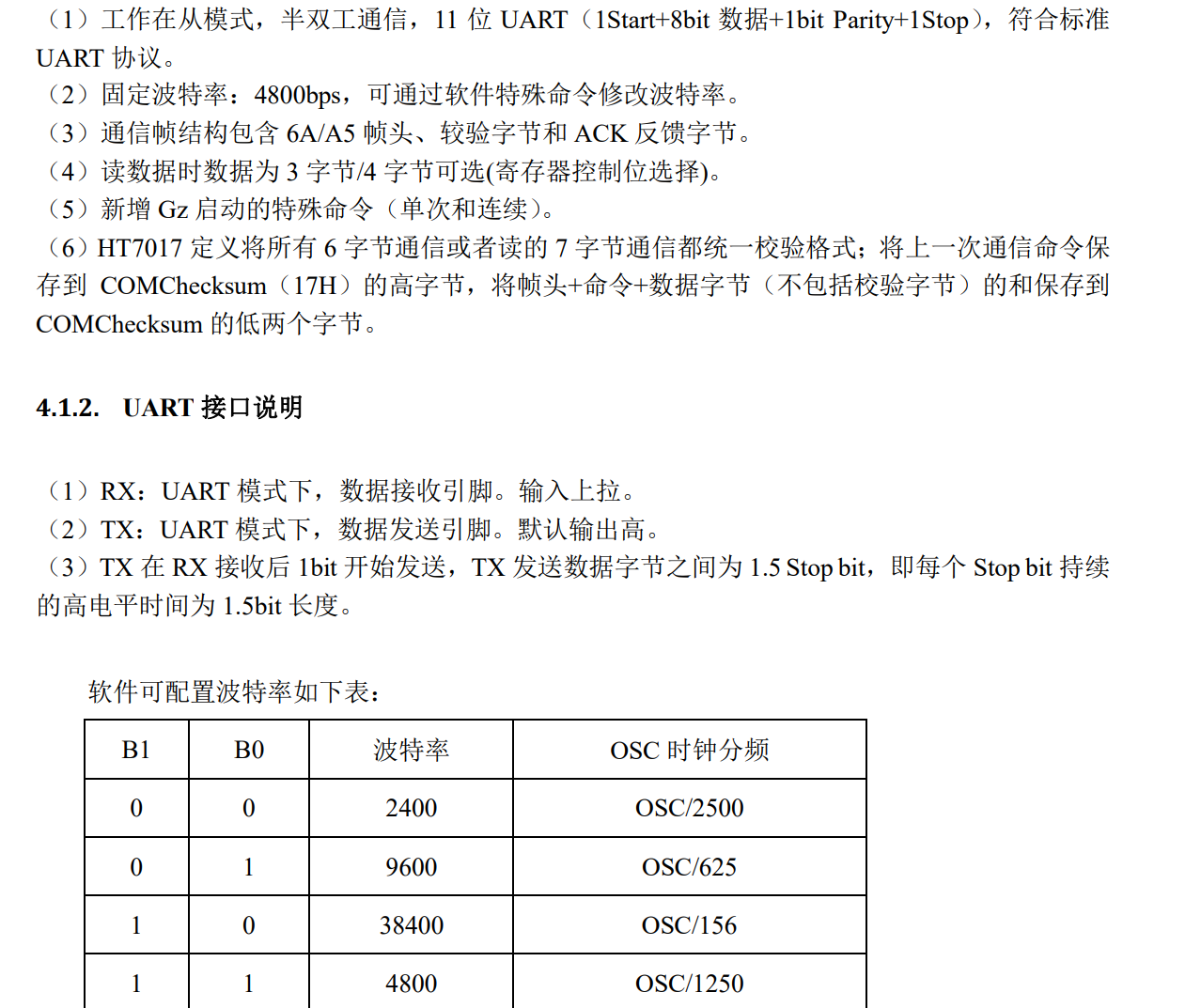

1.3 UART通信

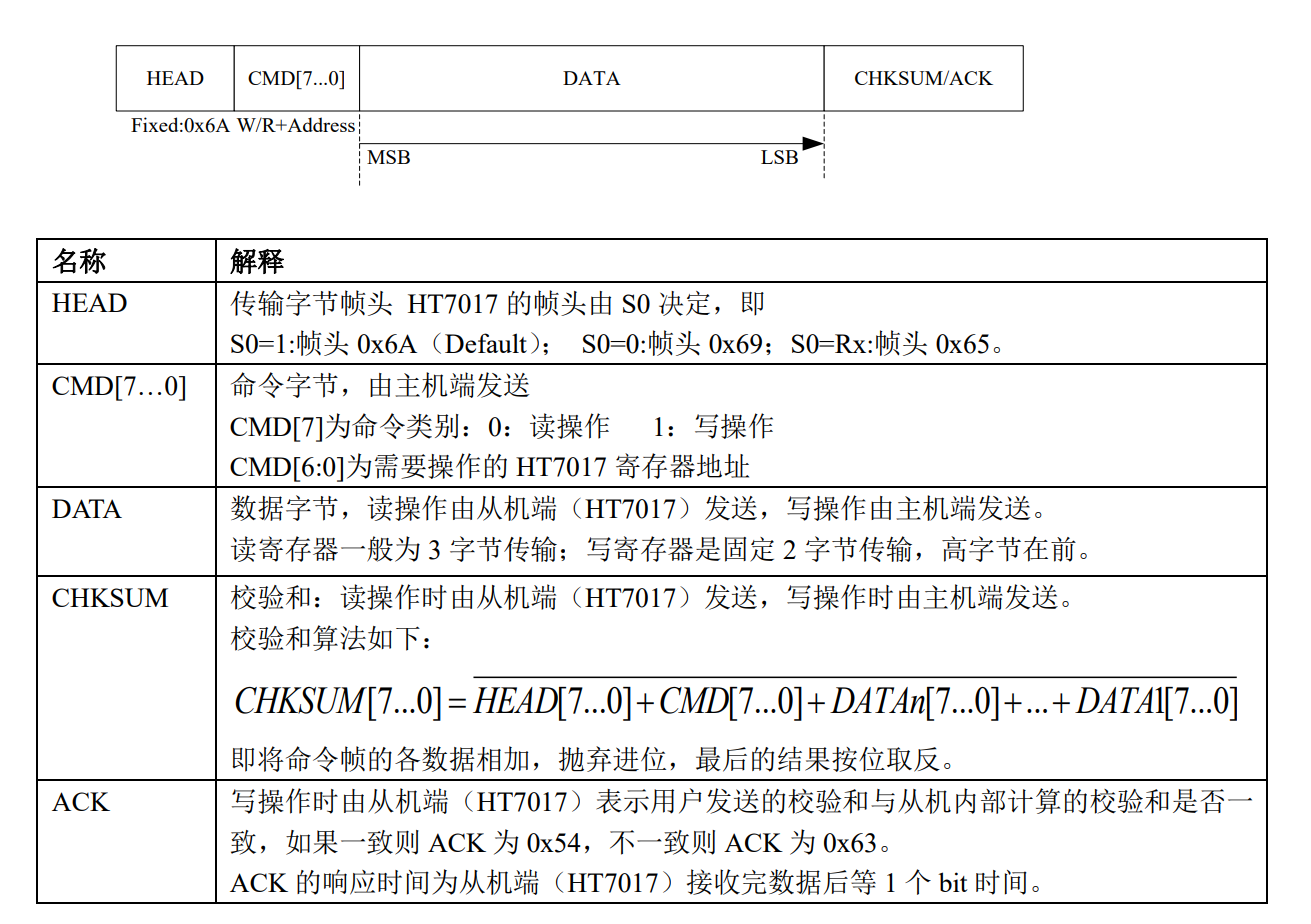

数据协议

eg：
读取芯片ID
发送：6A 1B
接收：6A 1B 70 53 B0 07

二、常规使用

2.1 电路图

引用其他大佬的电路图
参考1

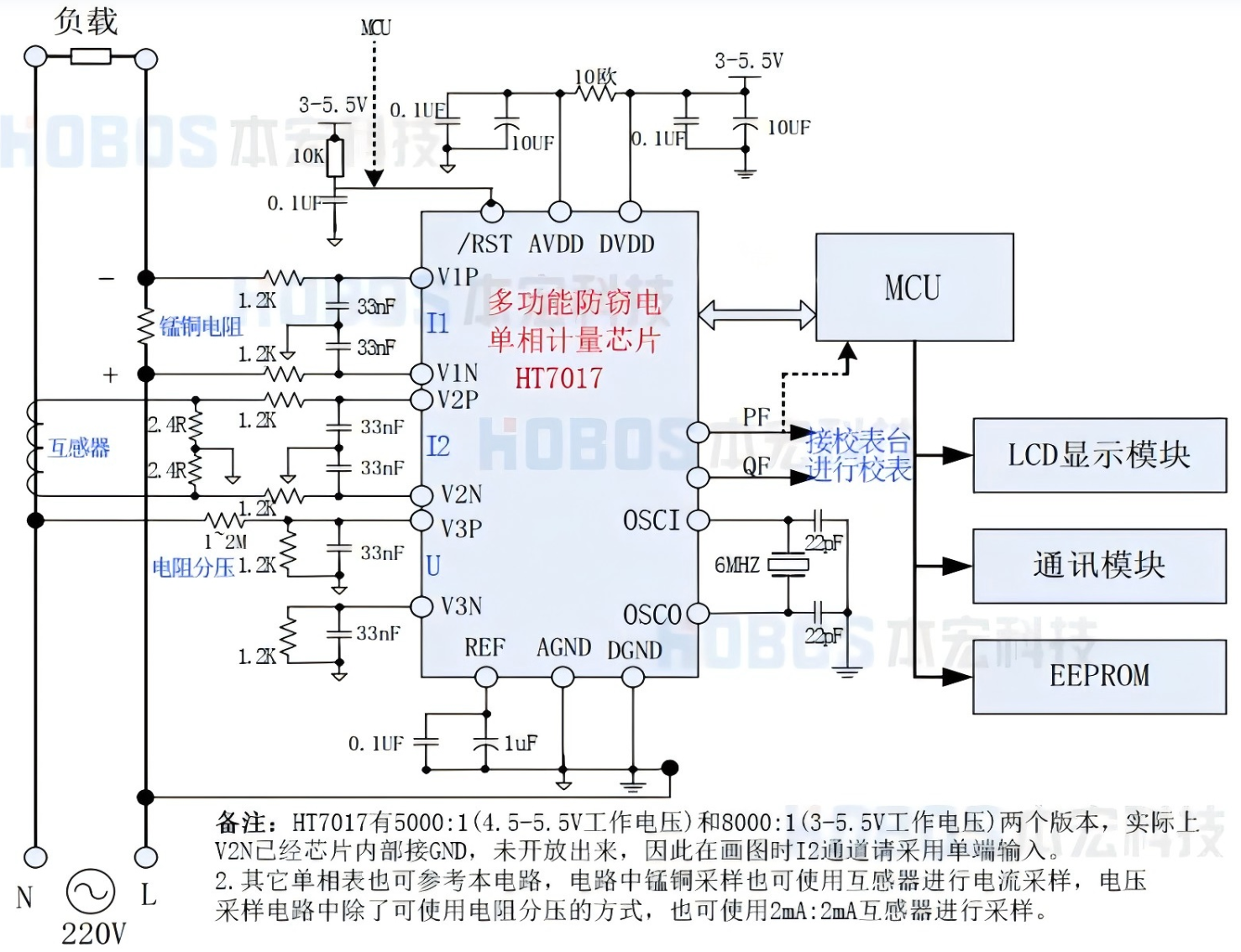

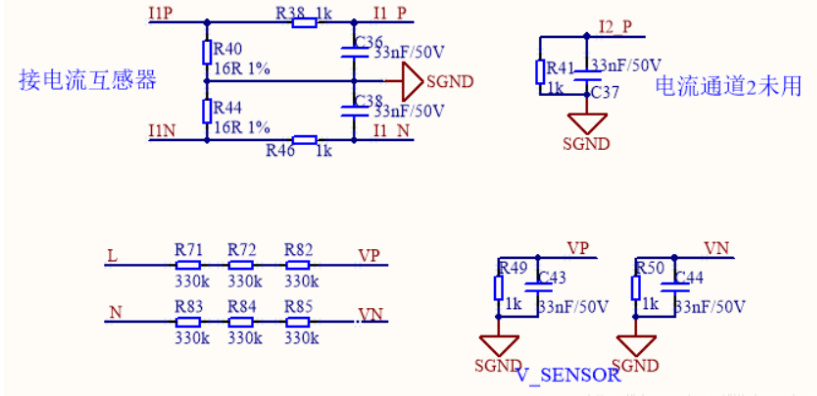

采样电路

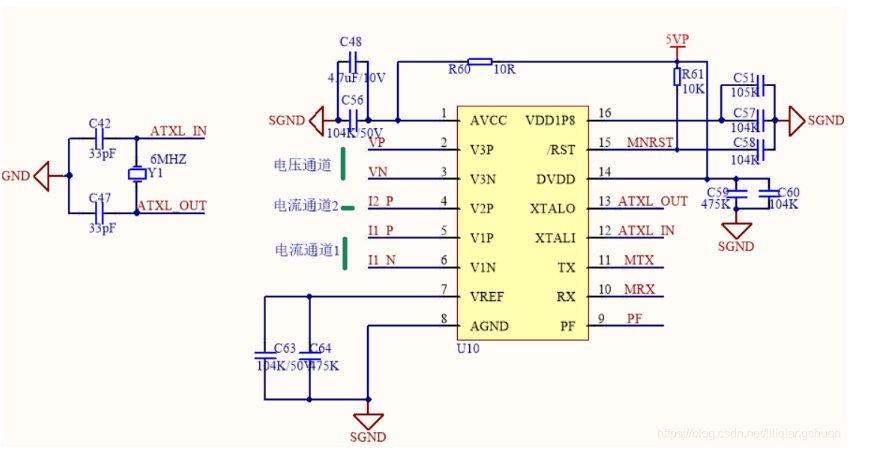

IC电路

参考2

2.2 实战代码

HT7017就和其他外设通信一直。配置UART波特率等参数，使能中断…
驱动代码参考上面的“参考一”链接即可
