（一）大联大控股世平集团WPI-NXP S32K312 DVK核心板开箱及官方介绍

开箱

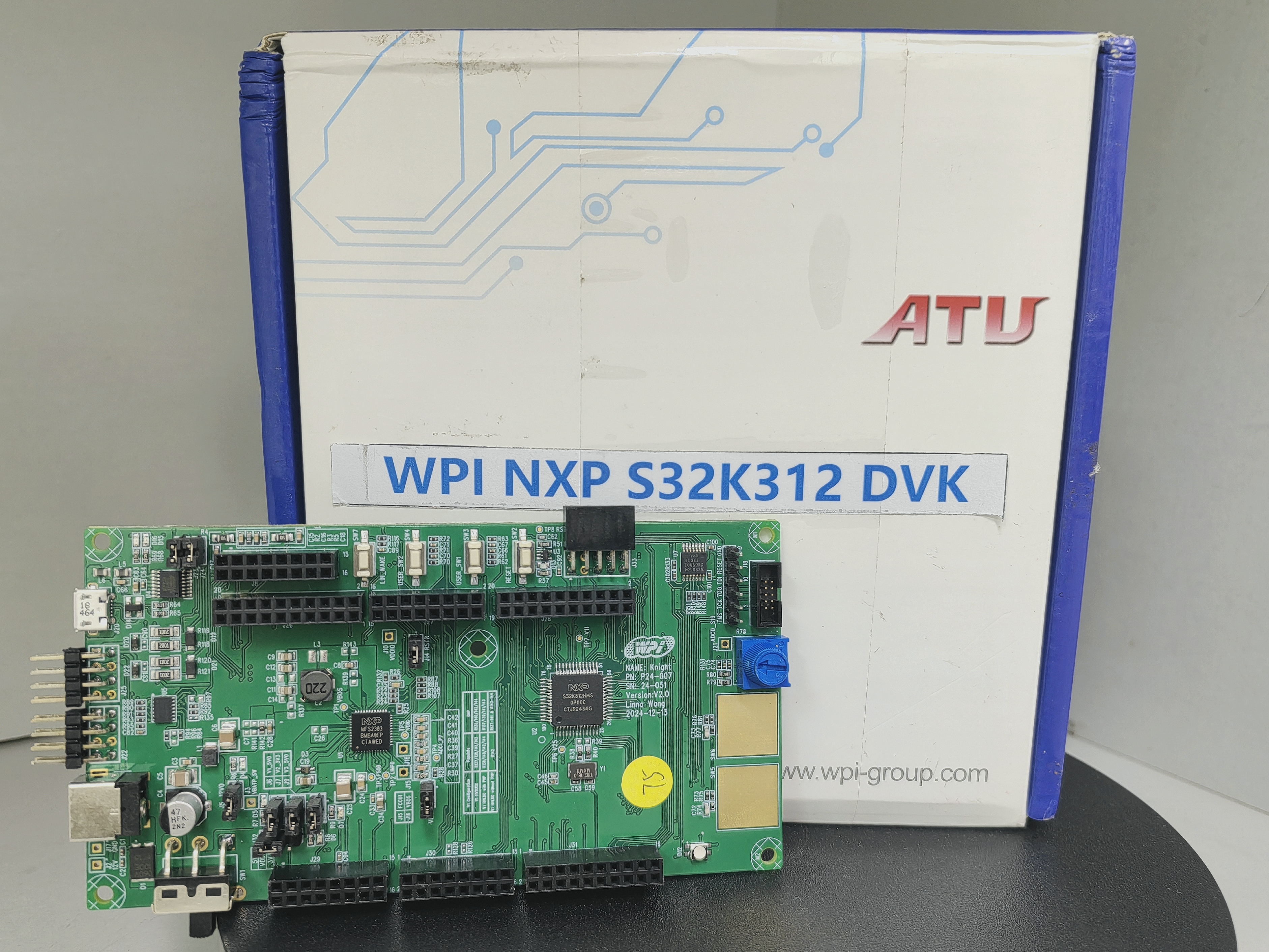

本次测评的是大联大控股世平集团WPI-NXP S32K312 DVK核心板。
大联大控股世平集团WPI-NXP S32K312 DVK核心板产品外包装为开盖印刷纸箱。
关于该核心板的相关技术资料可通过访问大大通方案社区获取。（大大通方案社区地址：https://www.wpgdadatong.com.cn/blog/detail/73339）

内容物

大联大控股世平集团WPI-NXP S32K312 DVK核心板所有内容物包含：
大联大控股世平集团WPI-NXP S32K312 DVK核心板主体 *1

大联大控股世平集团WPI-NXP S32K312 DVK核心板官方介绍

S32K3 系列是 NXP 推出的面向汽车电子和工业应用的微控制器，基于 ARM®Cortex®-M7 内核，支持单核、双核和锁步内核配置。S32K3 系列具有内核、内存和外设数量方面的可扩展性，符合 ISO26262 标准，能达到 ASIL B/D 安全等级，具有高级功能安全、信息安全和低功耗的特性。适用于可能会在严酷环境下工作的车身、区域控制和电气化应用。另外，NXP 集成的免费开发环境 S32DS 和实时驱动，让客户可以快速上手开发 S32K3 相关应用设计，大大缩短产品开发周期，满足汽车电子产品高速发展的市场需求。
本方案是一款适用于通用工业和汽车应用的评估板，基于 HDQFP-100 封装的单核 S32K312 搭配安全电源管理芯片 FS23，在优化成本的条件下，仍可达到 ASIL-B 的功能安全等级。支持 HSE 安全引擎，OTA，高级连接和低功耗，满足用户的基础开发需求。我们还增加了 Arduino UNO 标准接口，兼容“Shield”扩展板选项，可供客户做产品原型验证。

方案特性

硬件特性

⚫ 评估板尺寸为 6.9613(cm)，使用轻巧方便
⚫ 32-bit Cortex-M7 单核模式的 S32K312，HDQFP-100 封装比普通 IC 尺寸减少了 55%
⚫ 搭配安全电源管理芯片 FS23，实现全方位的电源监测管理与失效安全防护
⚫ 板载 USB 转 UART 模块，无需外置转换器即可实现上位机通信
⚫ 两路高速的 CAN 收发器，两路 LIN 收发器，可通过总线与汽车 ECU 端对端通信
⚫ 组件：1RGB 小灯、2用户按键、1电位器，2*电极触控板
⚫ 提供 Arduino UNO 接口，可连接各类型的开发板做应用扩展
⚫ 支持 10-Pin JTAG/SWD 标准调试接口和 4 线 SWD 调试模式

软件特性

⚫ 与原厂提供的 RTD 实时驱动软件深度耦合，丰富的官网例程为用户提供无障碍的开发环境，可基于 NXP 量产级别 AUTOSAR® 和 Non - AUTOSAR® 的底层驱动基础进行车规级应用软件开发
⚫ 独立的 HSE 安全子系统，NXP 提供免费的安全固件，HSE 安全引擎——AES-128/192/256、RSA、ECC、安全启动和密钥存储；侧通道保护；符合 ISO21434 标准
⚫ S32 安全软件架构 (SAF) ，包括六个故障检测和反应库，以及免费的安全外设驱动
⚫ 结构内核自检 (SCST)
⚫ 免费的核间通信架构 (IPCF)，用于在多核系统、多操作系统通信的中间层软件
⚫ 免费的 MATLAB 模型设计工具箱 (MBDT)，恩智浦提供的 Simulink 环境插件

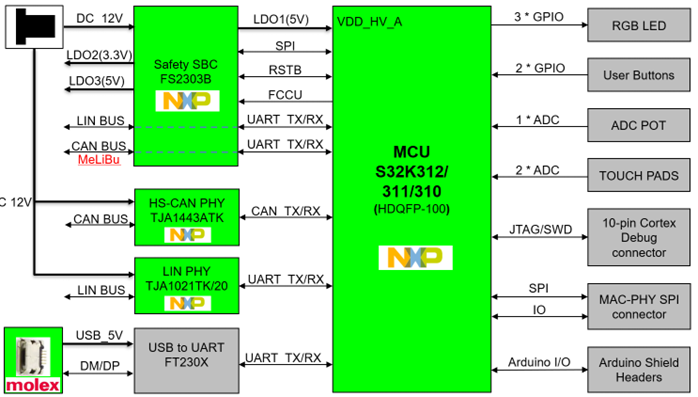

方案框图

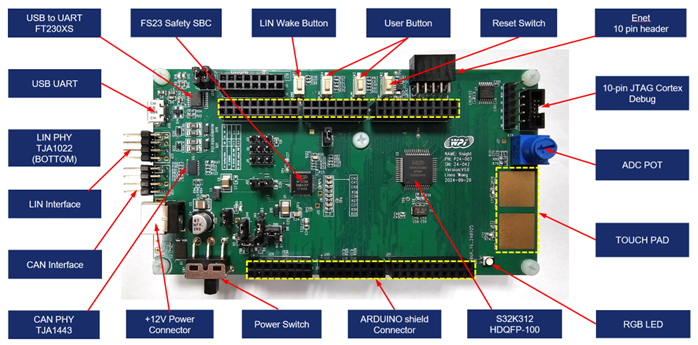

各模块分布

整个方案的 PCB 尺寸为: 69.6 * 130 mm（6 层板）

人机接口

Interface	Reference/Signal	Configuration	Description/Comment
MCU Power Supply	VDD_HV_A_MCU	+5.0V	The VDD_HV_A domain is connected to FS23_LDO1_5.0V
MCU Power Supply	VDD_REFH_MCU	+5.0V	The VDD_REFH domain is connected to FS23_LDO1_5.0V
MAC PHY Interface	J33	SPIs	SPI signals are routed to Ethernet PHY connector
USB to Serial Interface	USB2UART	PTC2	PTC2/LPUART0_RX is routed to the USB2UART Interface
USB to Serial Interface	USB2UART	PTC3	PTC3/LPUART0_TX is routed to the USB2UART Interface
CAN Interface	FS23/CAN1	PTA6	CAN0_RX is routed to FS23_CAN
CAN Interface	FS23/CAN1	PTA7	CAN0_TX is routed to FS23_CAN
CAN Interface	TJA1443/CAN2	PTC16	CAN2_RX is routed to CAN PHY
CAN Interface	TJA1443/CAN2	PTC15	CAN2_TX is routed to CAN PHY
CAN Interface	TJA1443/CAN2	PTC13	CAN2_ERRN is routed to PTC13 for CAN PHY
CAN Interface	TJA1443/CAN2	PTC14	CAN2_EN is routed to PTC14 for CAN PHY
CAN Interface	TJA1443/CAN2	PTC17	CAN2_STB is routed to PTC17 for CAN PHY
LIN Interface	FS23/LIN2	PTD6	LPUART2_RX is routed to FS23_LIN
LIN Interface	FS23/LIN2	PTD7	LPUART2_TX is routed to FS23_LIN
LIN Interface	TJA1021/LIN1	PTD13	LPUART1_RX is routed to LIN PHY
LIN Interface	TJA1021/LIN1	PTD14	LPUART1_TX is routed to LIN PHY
LIN Interface	TJA1021/LIN1	PTD11	LIN1_SLP is routed to PTD11 for LIN PHY
User LED	D12	PTB10	Red
User LED	D12	PTB9	Green
User LED	D12	PTB8	Blue
User Push Buttons	SW3	PTA8	Active High
User Push Buttons	SW4	PTA9	Active High
ADC Potentiometers	R78	PTD4	ADCPOT is routed to PTD4 – ADC0_S19

（以上内容取自大大通方案社区：https://www.wpgdadatong.com.cn/solution/detail/76354）

（二）大联大控股世平集团WPI-NXP S32K312 DVK核心板开发环境搭建

1.S32DS for S32 Platform安装

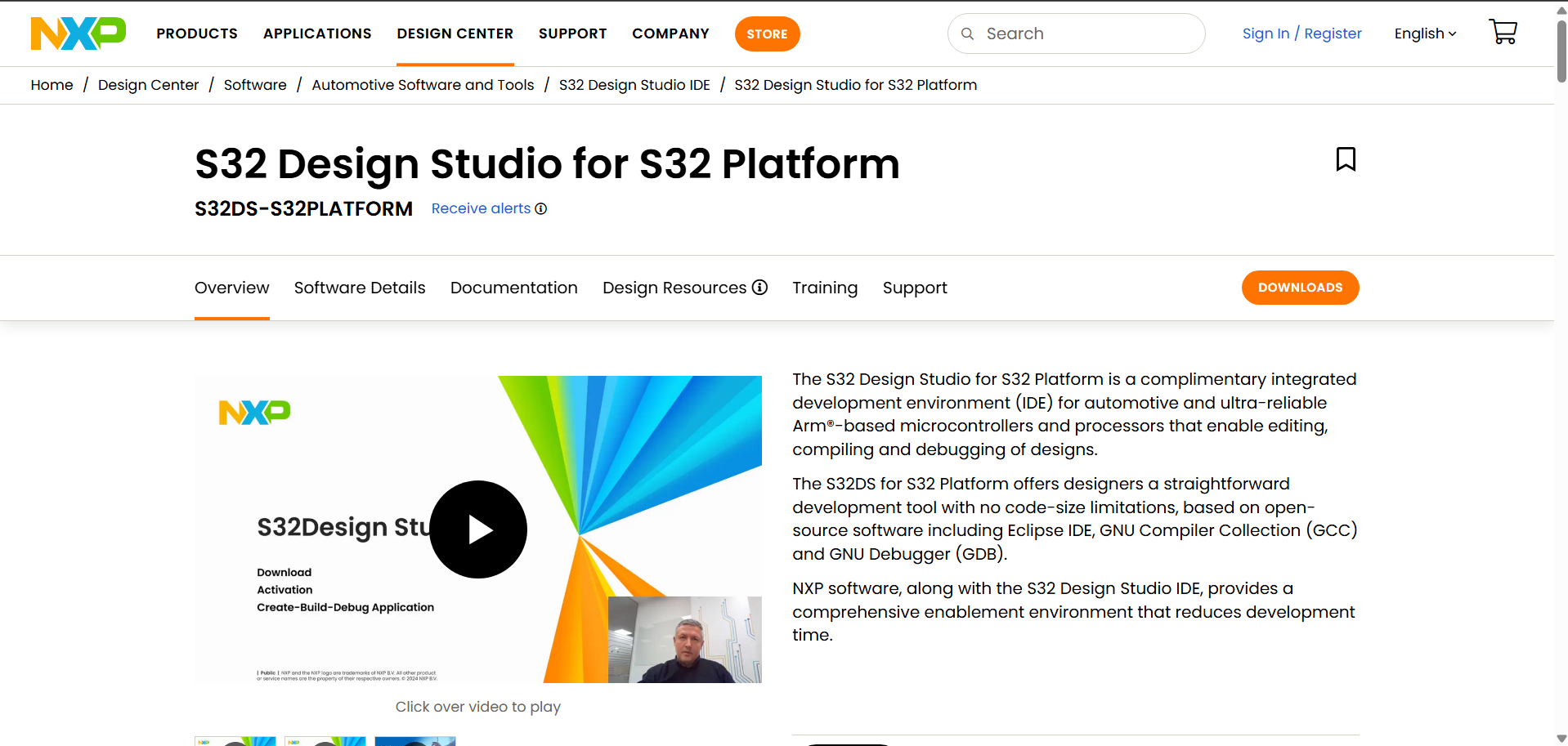

1.1使用浏览器打开NXP S32 Design Studio for S32 Platform官网（地址：https://www.nxp.com/design/design-center/software/automotive-software-and-tools/s32-design-studio-ide/s32-design-studio-for-s32-platform:S32DS-S32PLATFORM）；

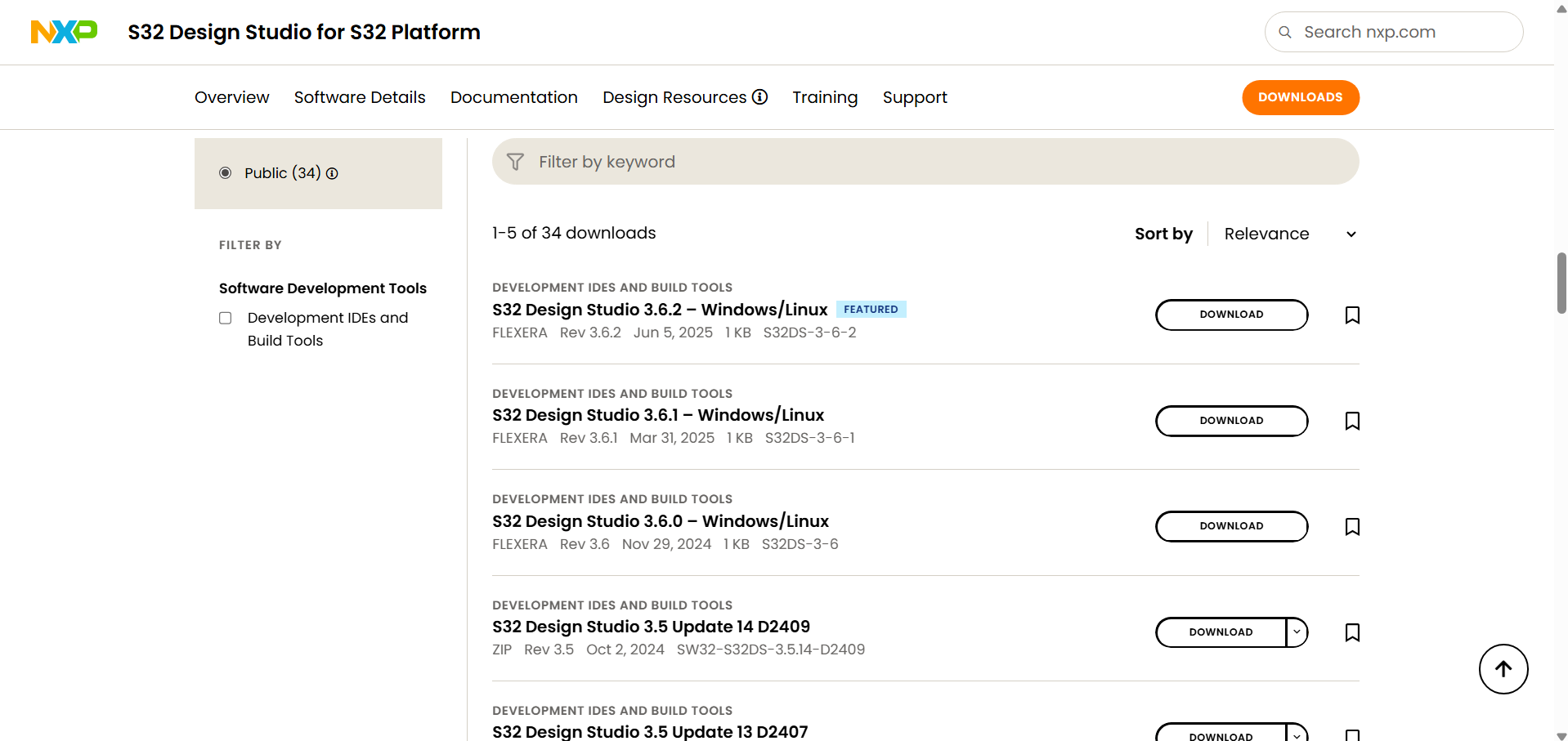

1.2下载“S32 Design Studio 3.6.2 – Windows/Linux”；

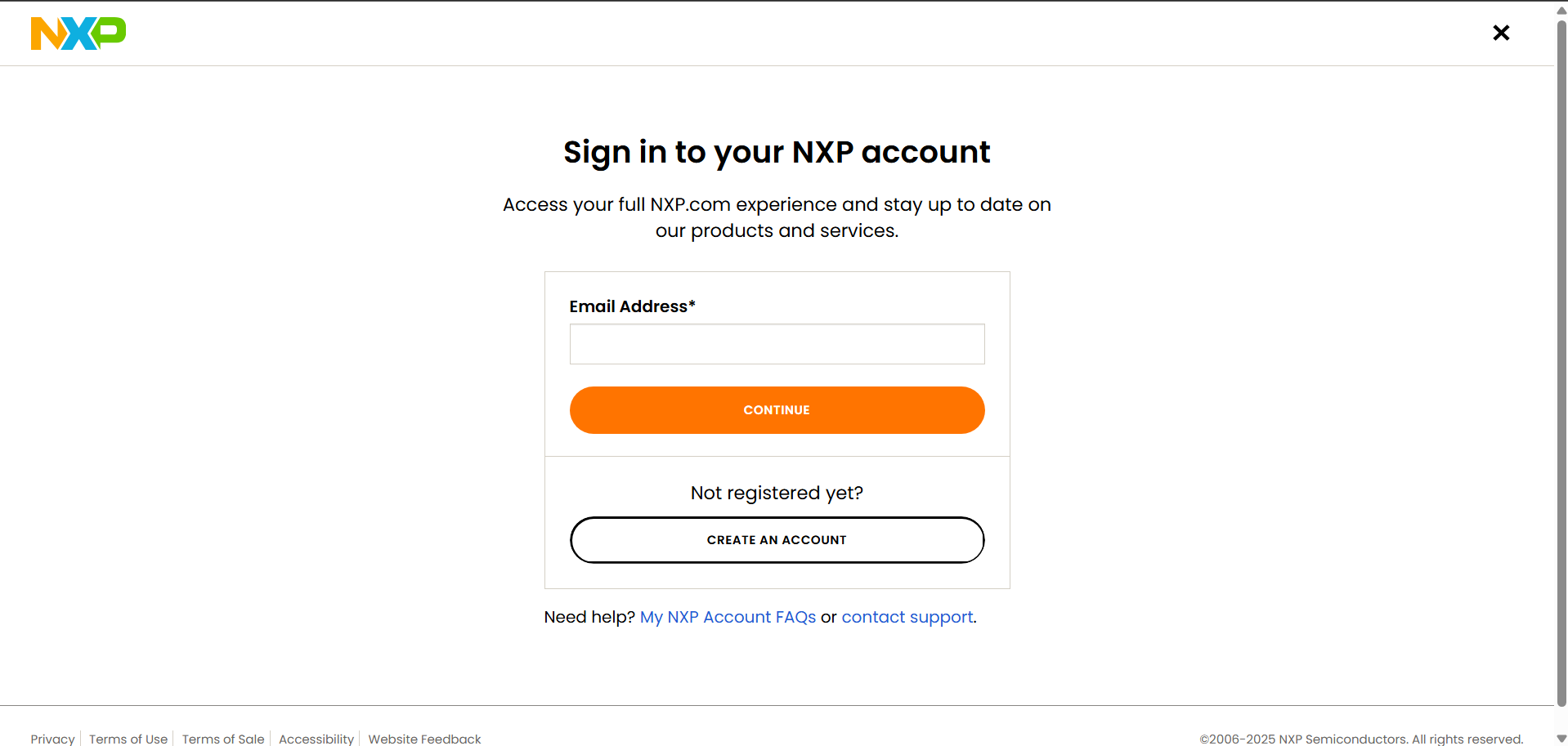

1.3登录自己的NXP账号；

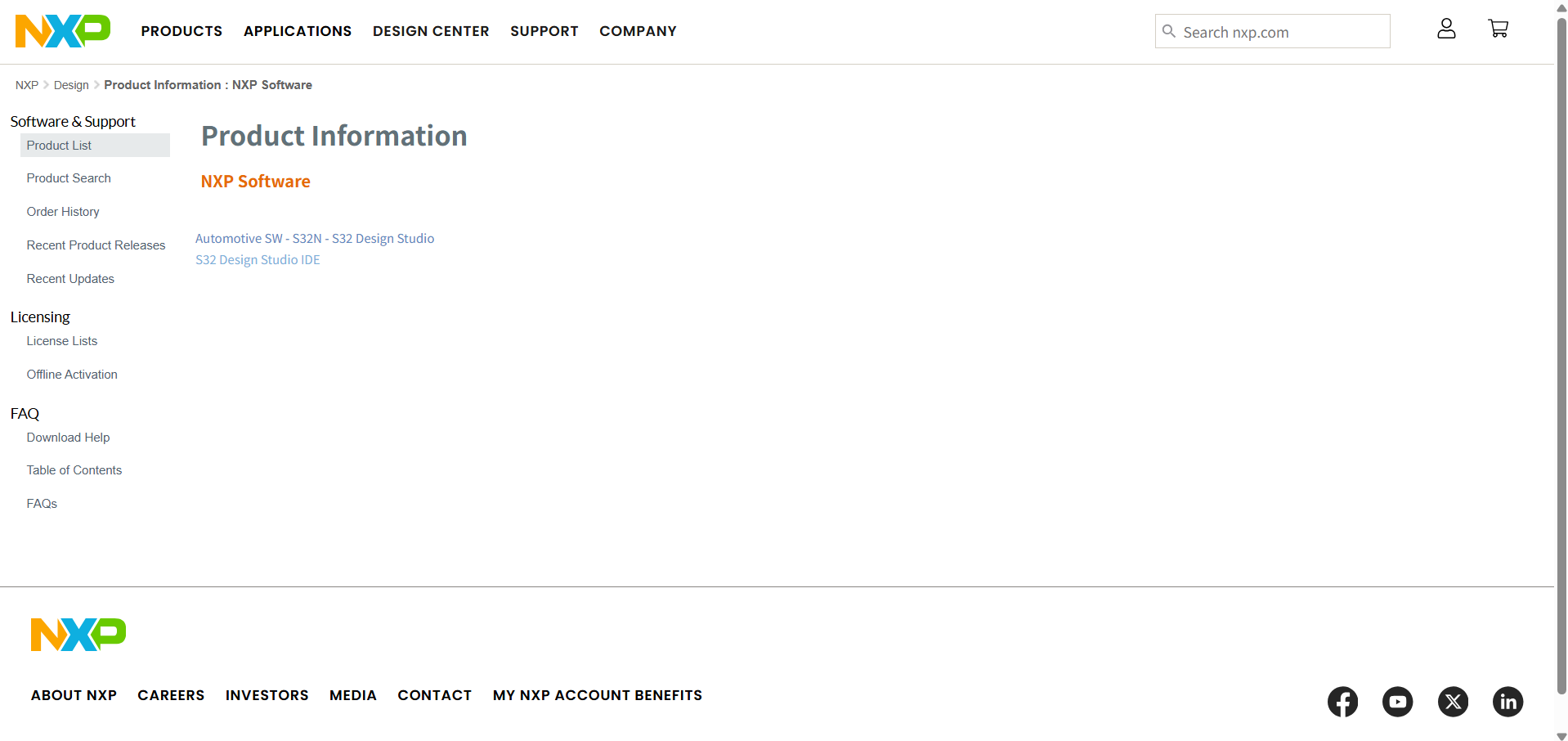

1.4点击“S32 Design Studio IDE”；

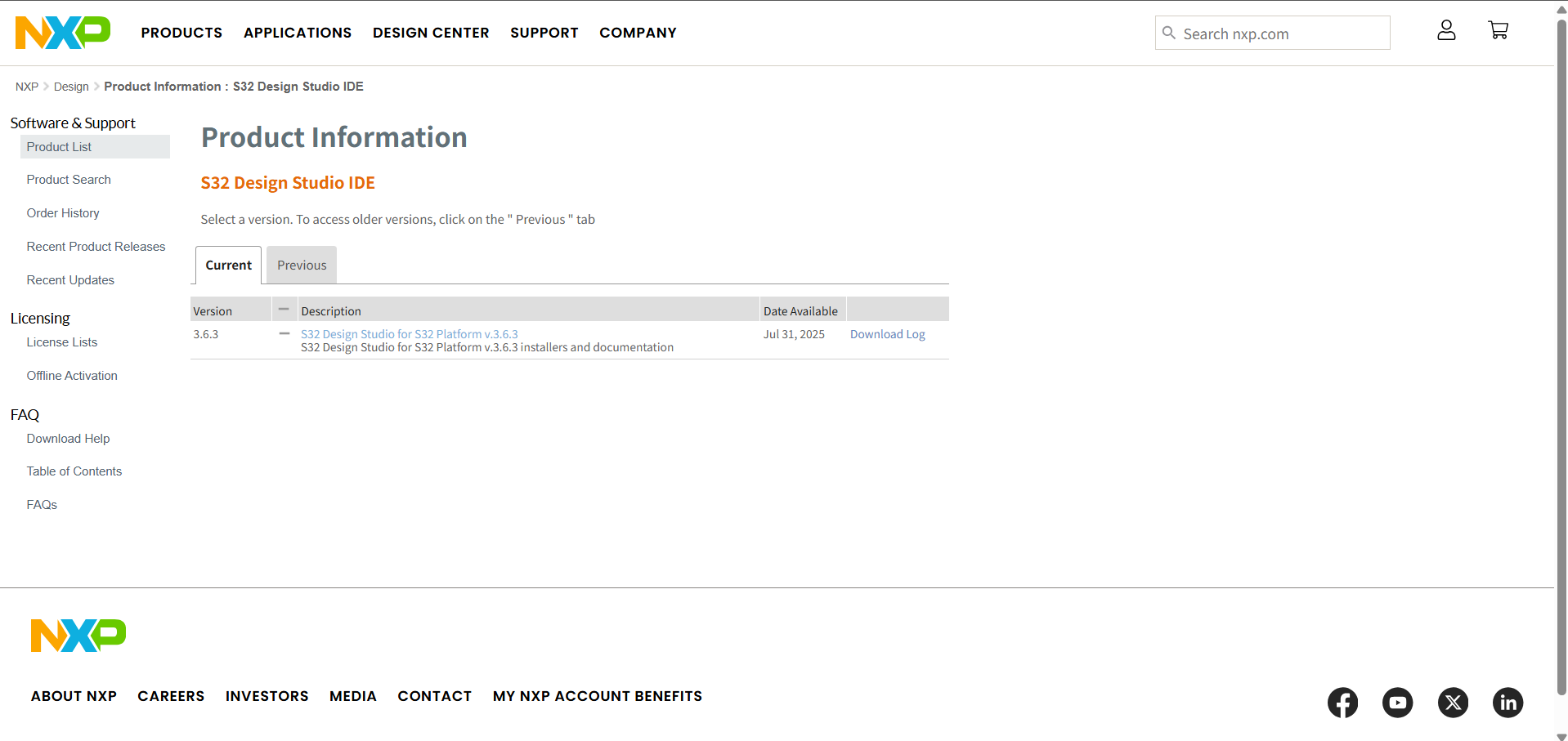

1.5点击“S32 Design Studio for S32 Platform v.3.6.3”；

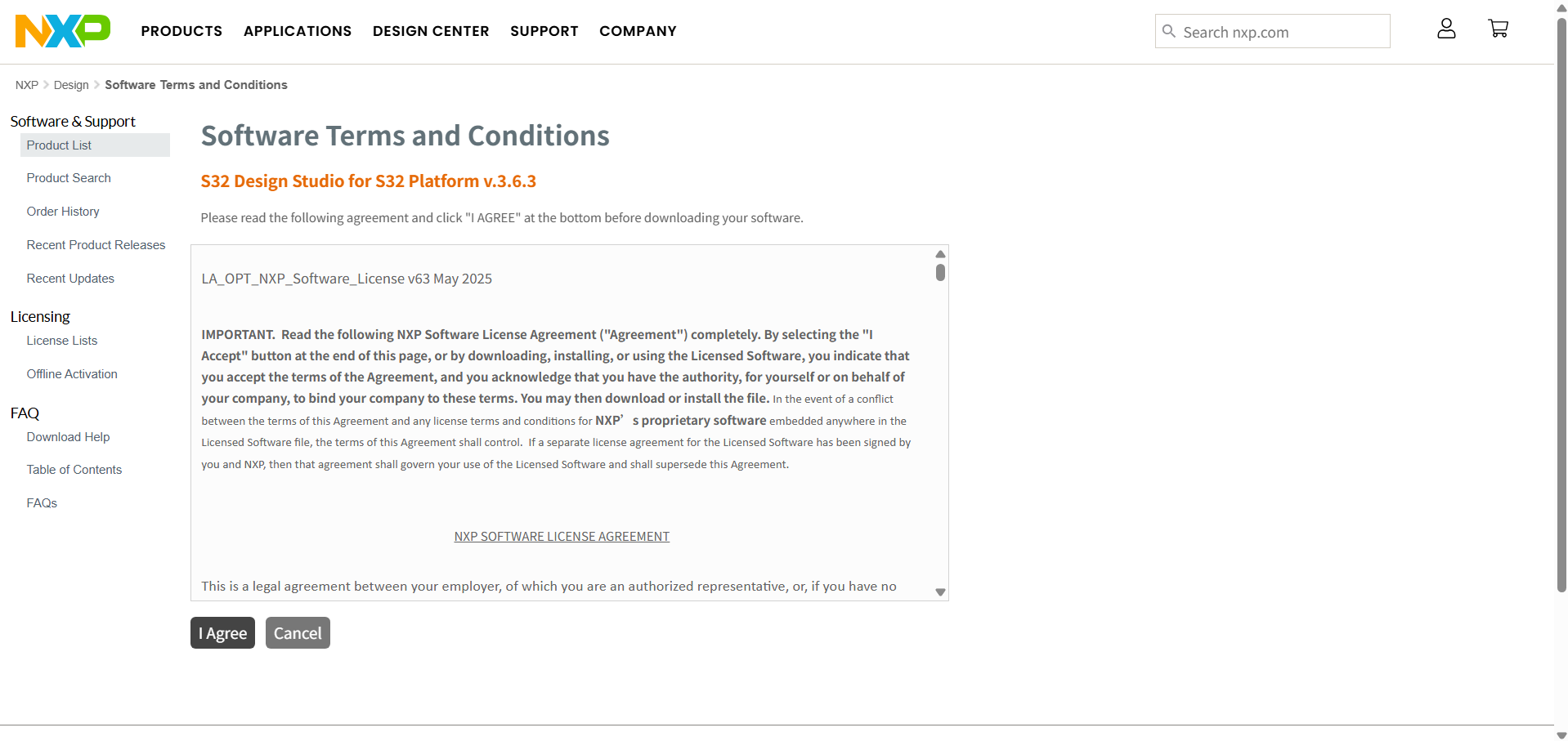

1.6点击“I Agree”；

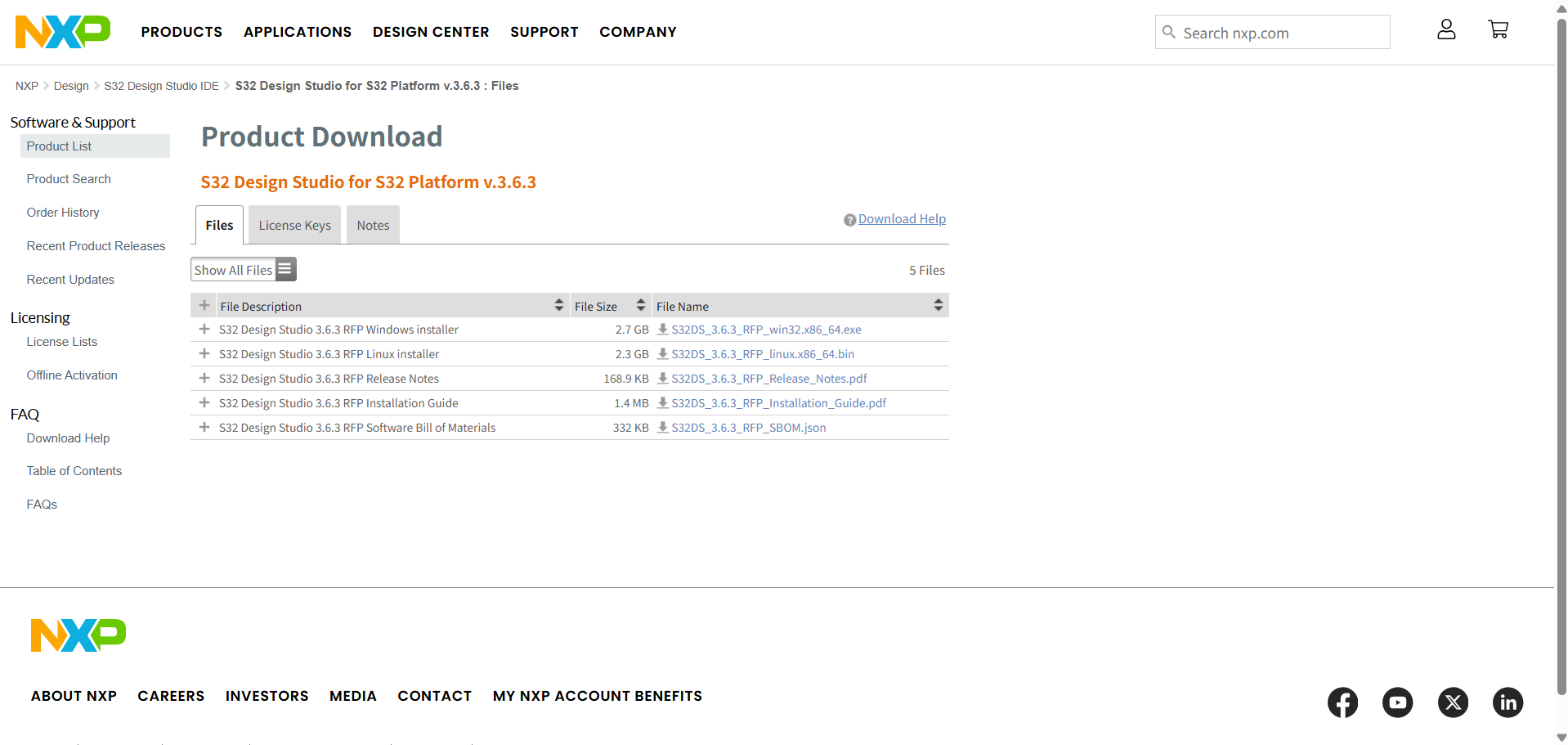

1.7点击“S32DS_3.6.3_RFP_win32.x86_64.exe”，下载“S32 Design Studio 3.6.3 RFP Windows installer”；

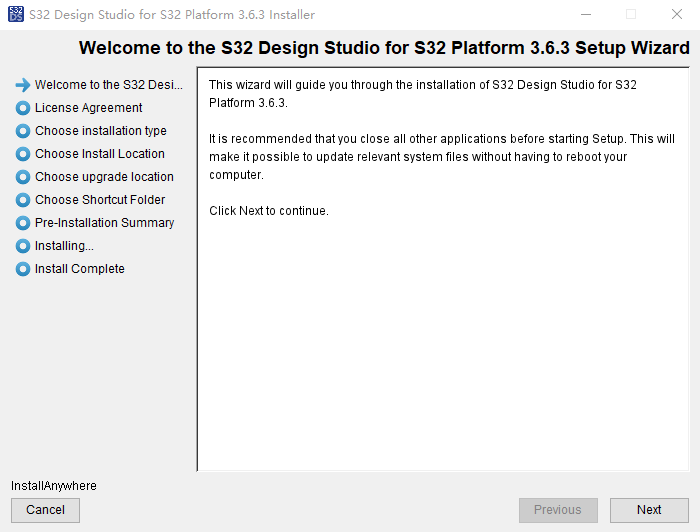

1.8双击“S32DS_3.6.3_RFP_win32.x86_64.exe”；

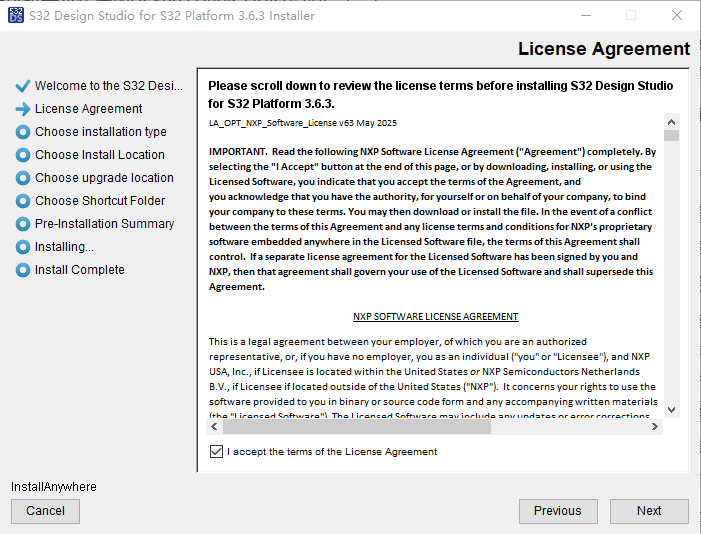

1.9点击“Next”，勾选“I accept the terms of the License Agreement”，点击“Next”；

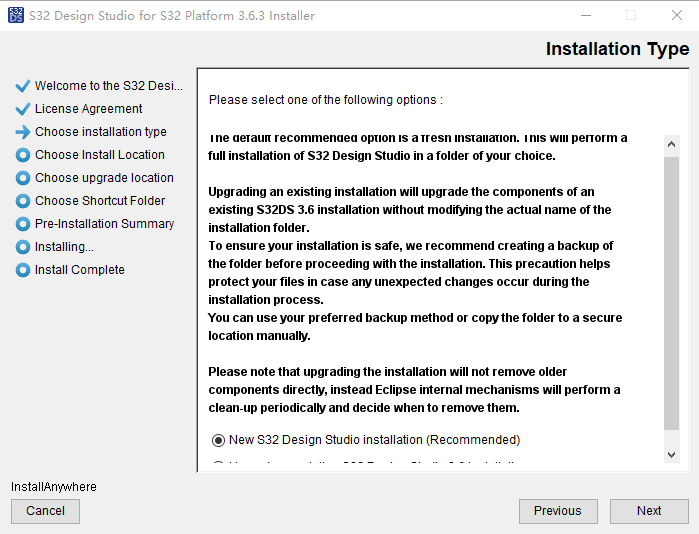

1.10选择“New S32 Design Studio installation(Recommended)”，点击“Next”；

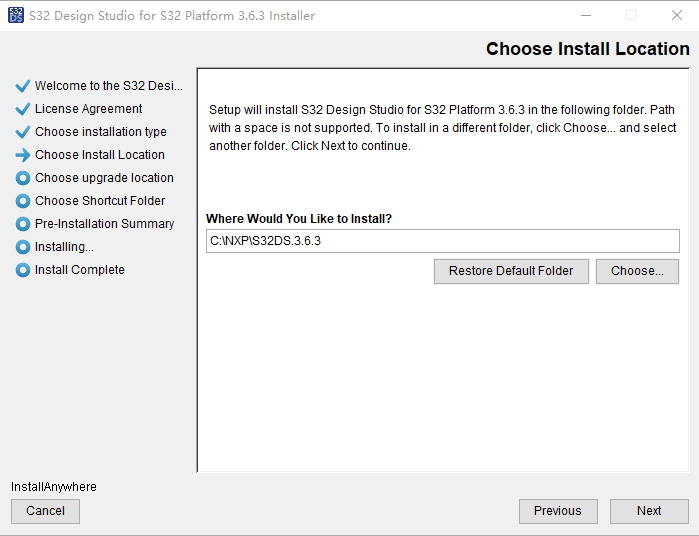

1.11选择安装位置，点击“Next”；

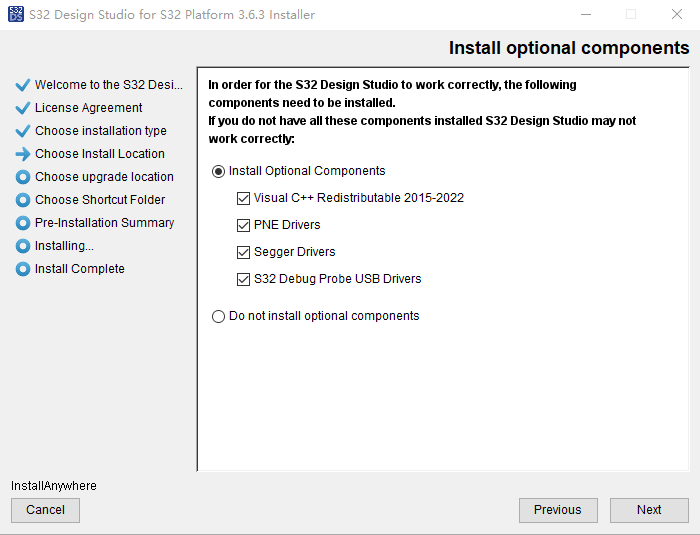

1.12选择需要安装的可选组件，点击“Next”；

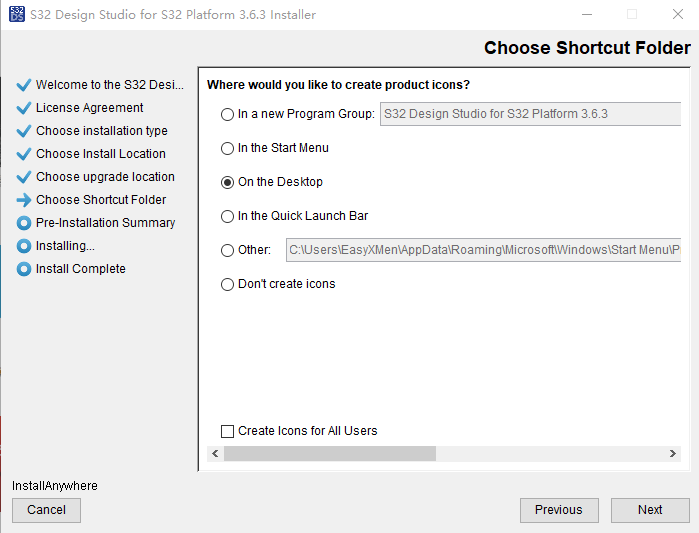

1.13选择icons的位置，点击“Next”；

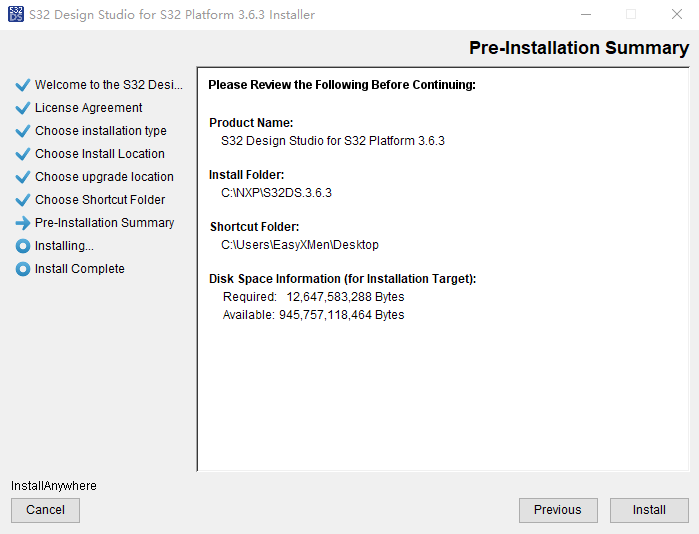

1.14查看所有即将安装的内容，确认无误后点击“Install”；

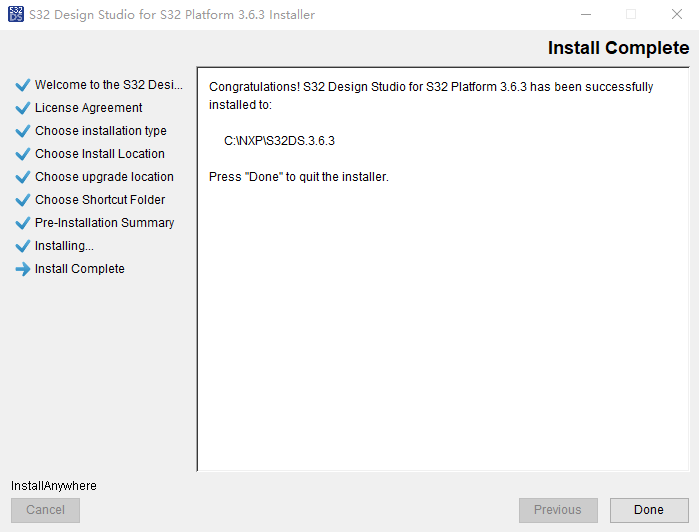

1.15点击“Done”，完成安装；

1.16双击“S32 Design Studio for S32 Platform 3.6.3”，若正常打开，则为安装完成。

2.SW32K3_RTD_4.4 SDK安装

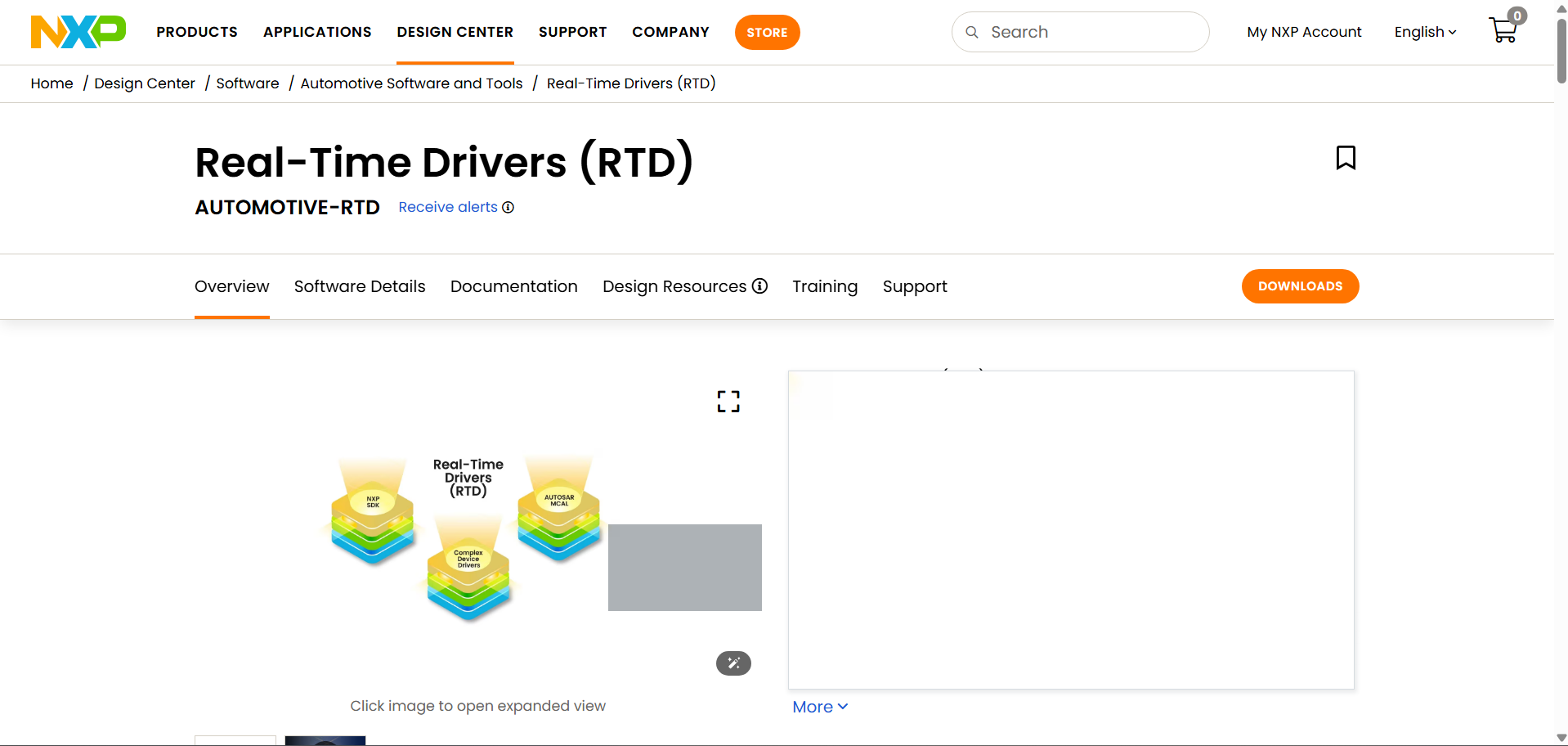

2.1使用浏览器打开NXP Real-Time Drivers (RTD)官网（地址：https://www.nxp.com/design/design-center/software/automotive-software-and-tools/real-time-drivers-rtd:AUTOMOTIVE-RTD）；

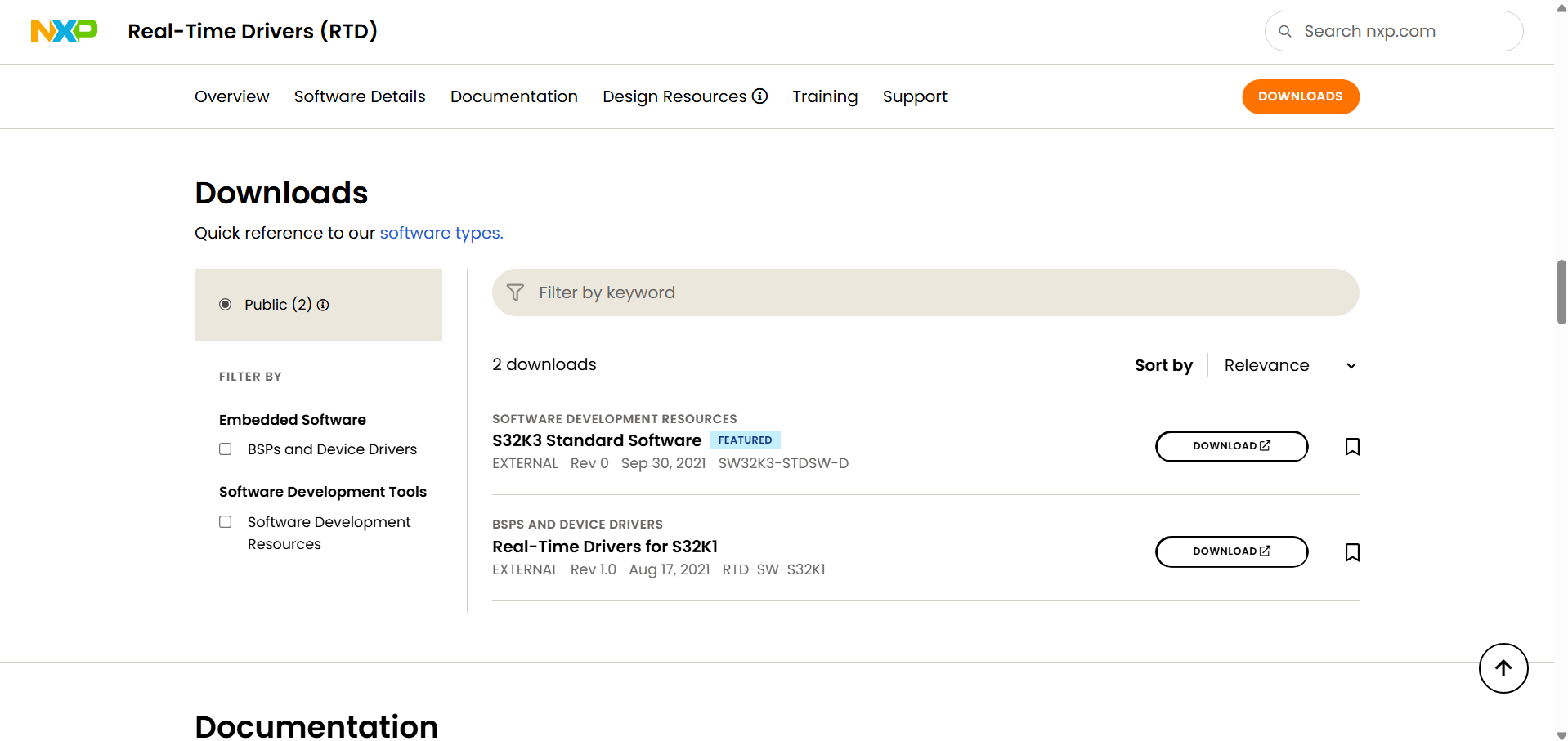

2.2下载“S32K3 Standard Software”；

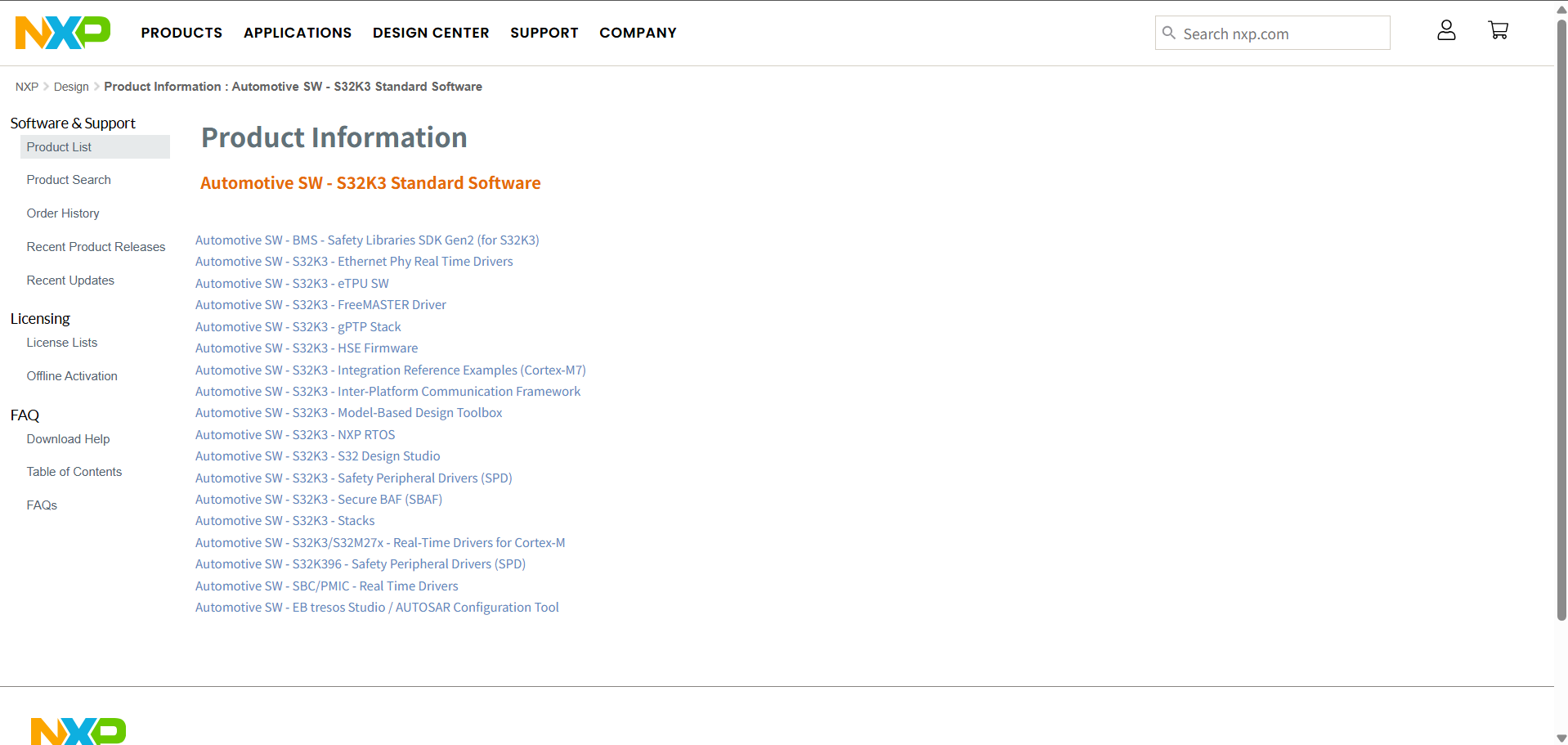

2.3点击“Automotive SW - S32K3/S32M27x - Real-Time Drivers for Cortex-M”；

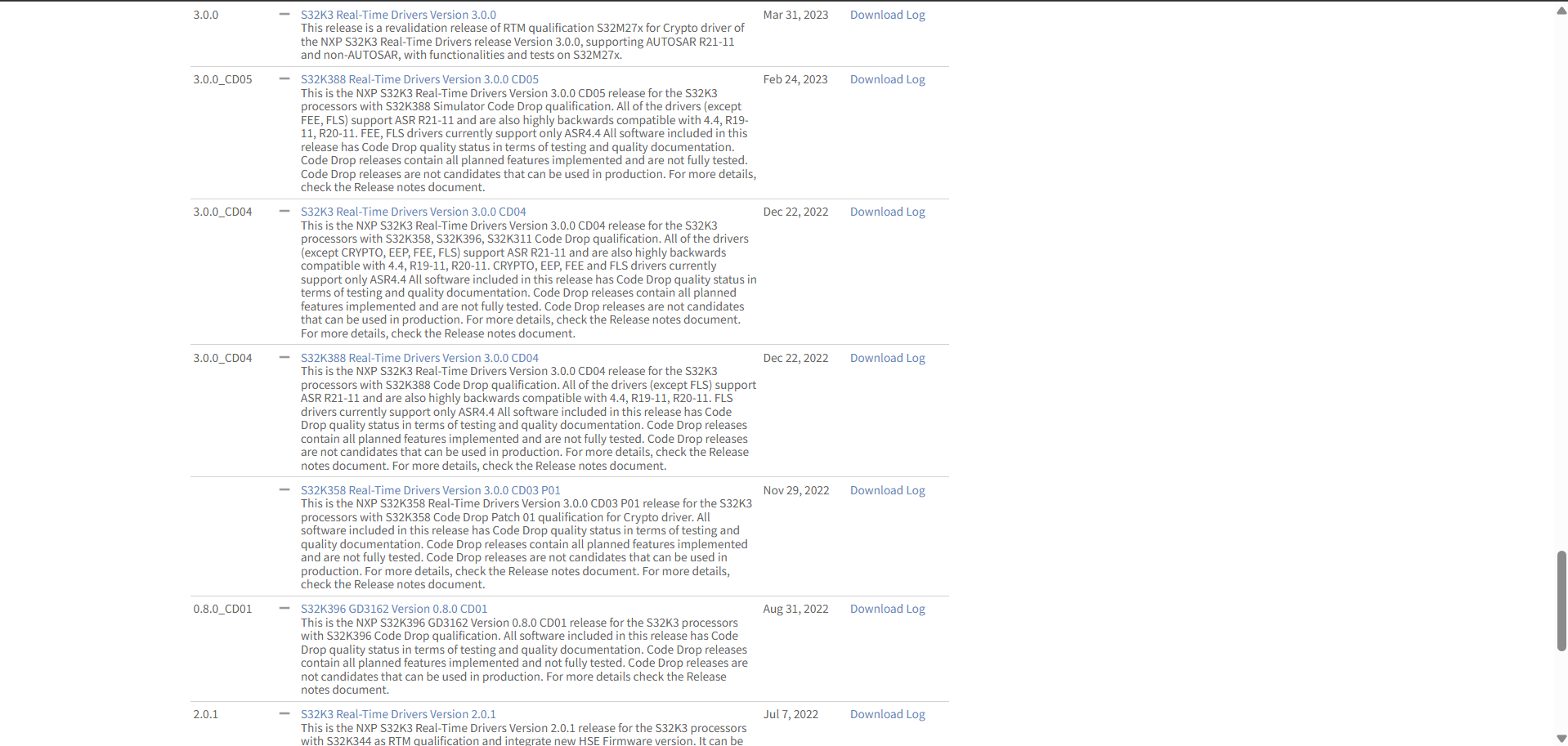

2.4点击“S32K3 Real-Time Drivers Version 3.0.0”；

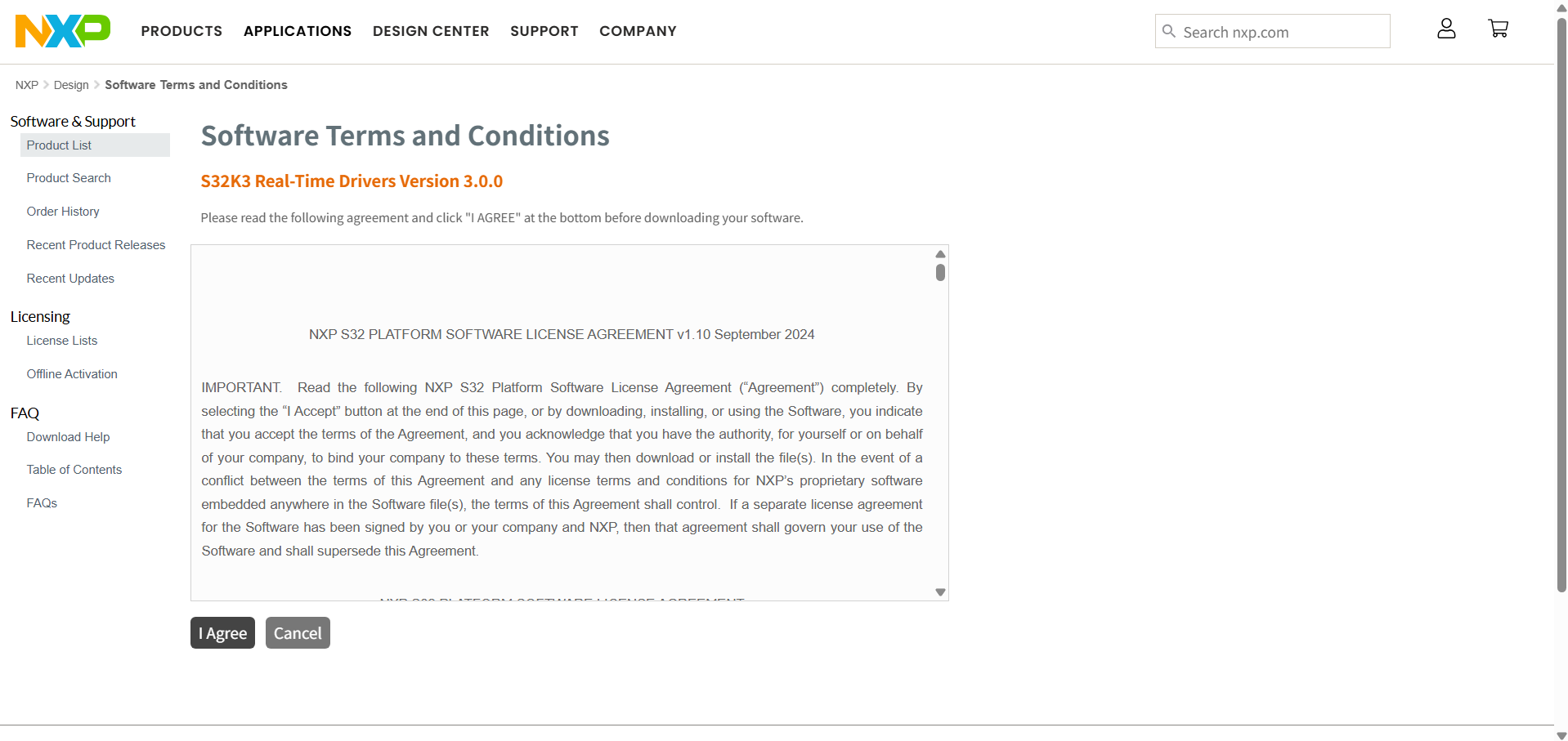

2.5点击“I Agree”；

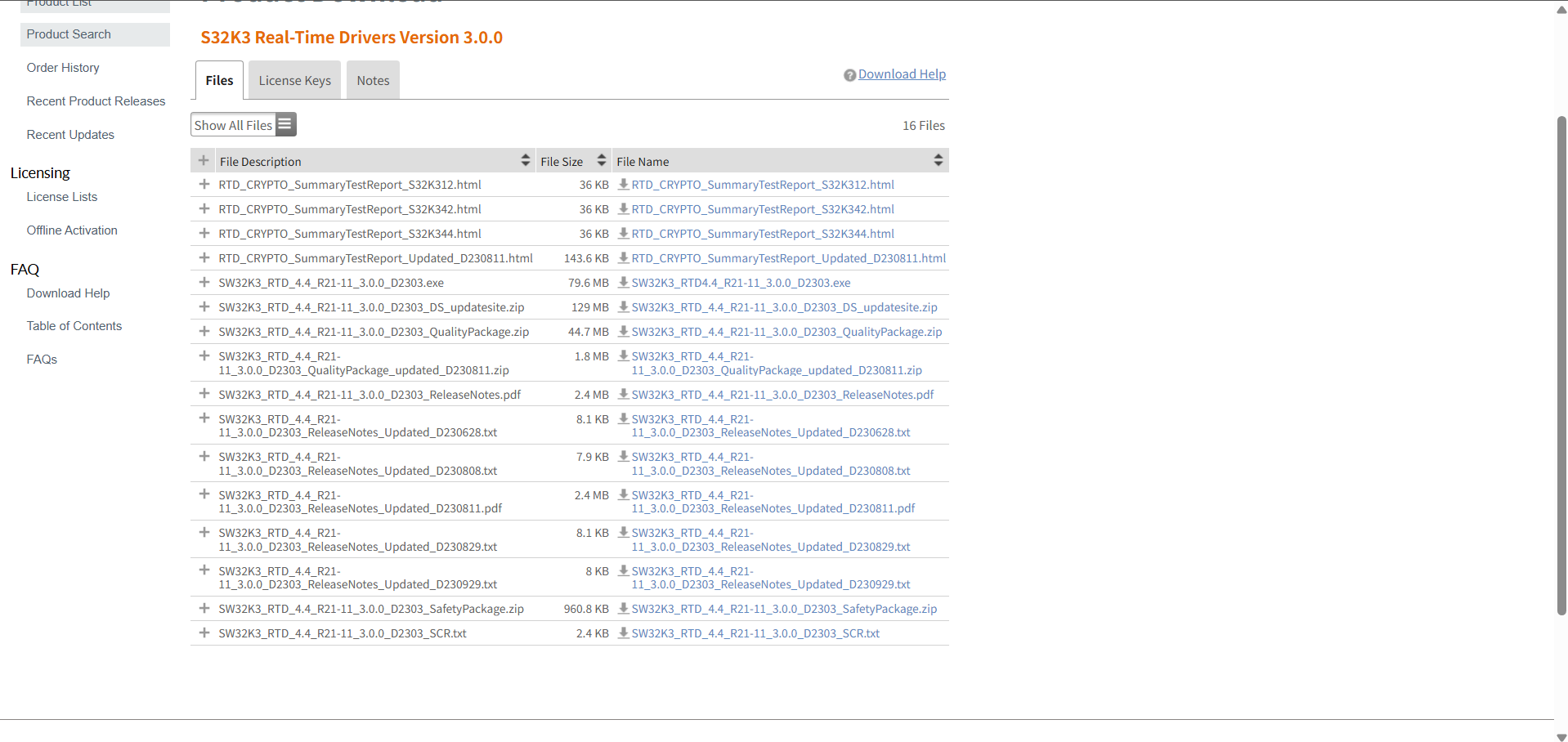

2.6点击“SW32K3_RTD_4.4_R21-11_3.0.0_D2303_DS_updatesite.zip”，下载“SW32K3_RTD_4.4_R21-11_3.0.0_D2303_DS_updatesite.zip”；

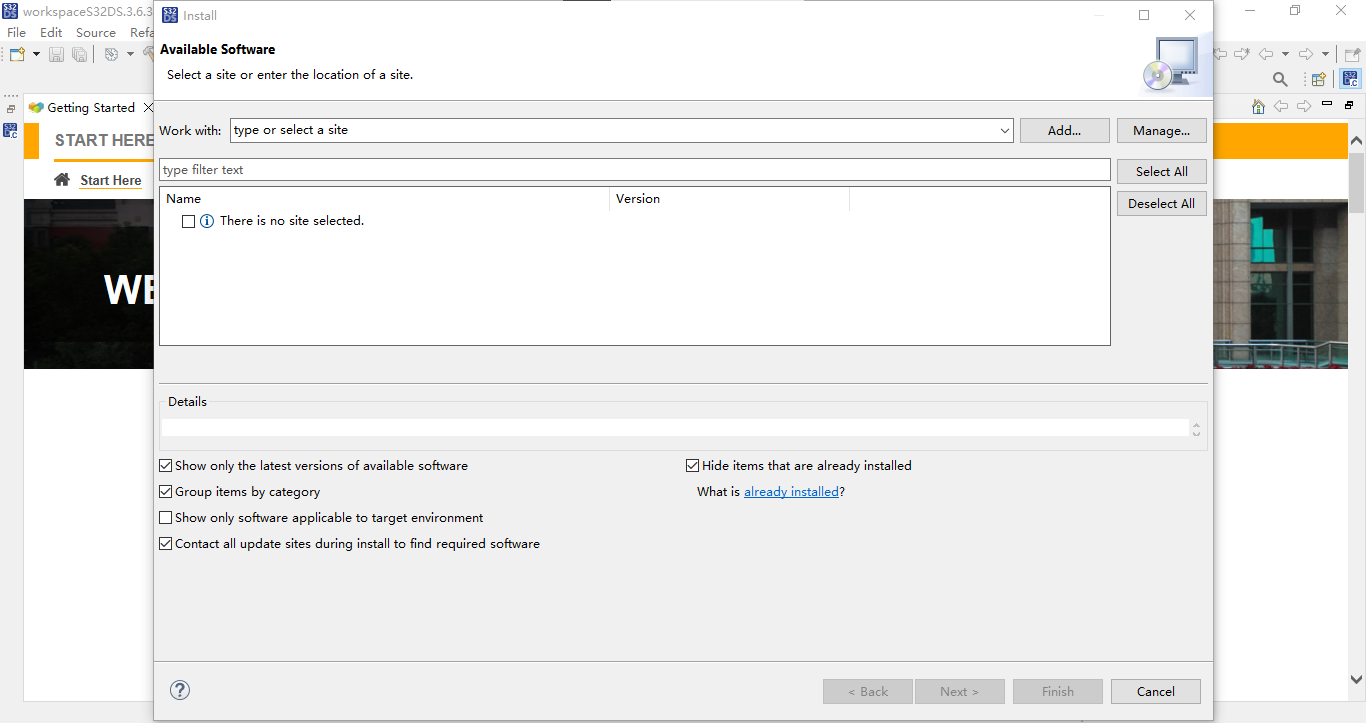

2.7在“S32 Design Studio for S32 Platform 3.6.3”中点击“Help”，“Install New Software…”；

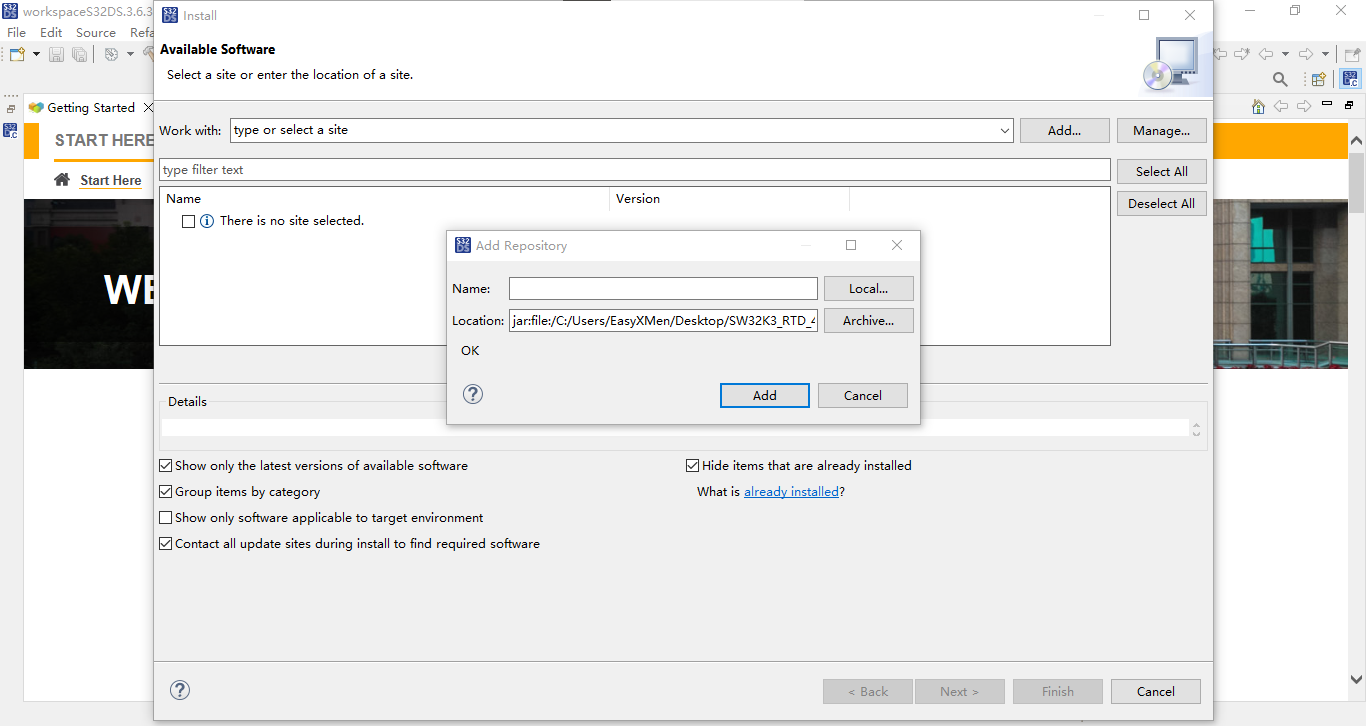

2.8点击“Add”，点击“Archive…”，选择“SW32K3_RTD_4.4_R21-11_3.0.0_D2303_DS_updatesite.zip”；

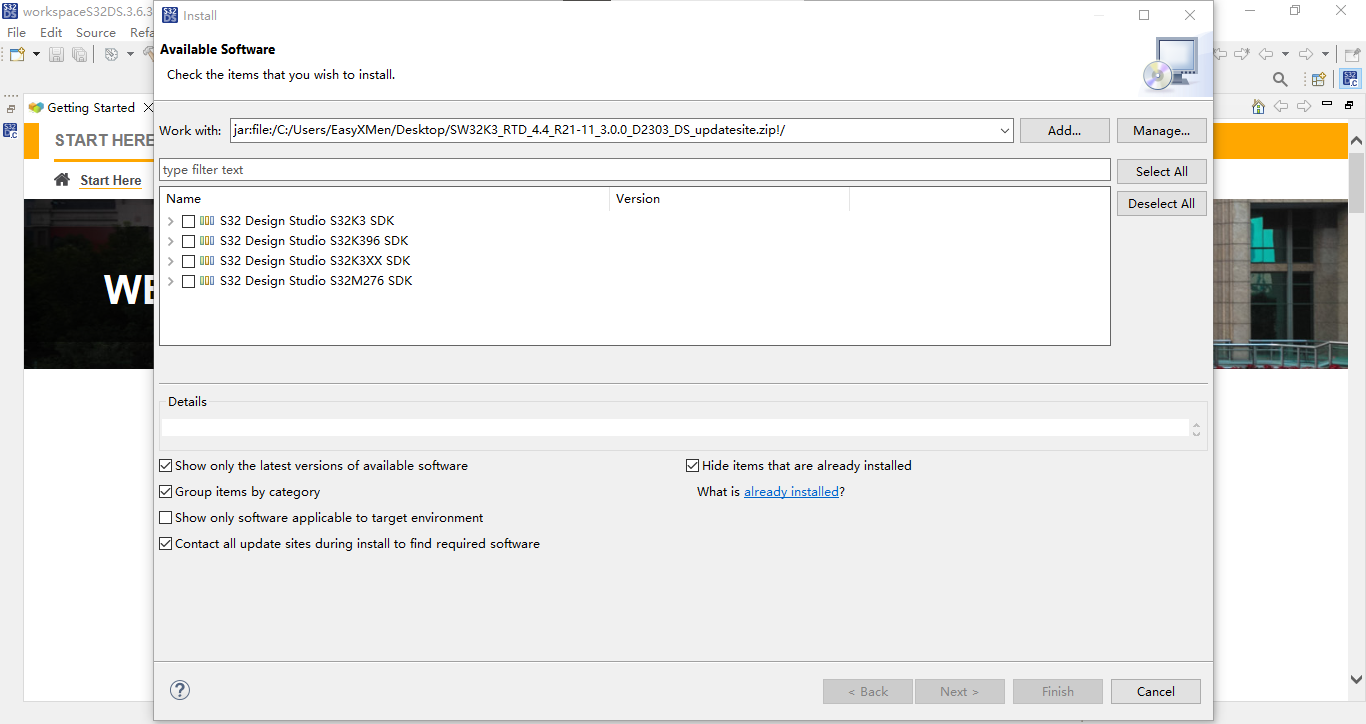

2.9点击“Add”进行安装；

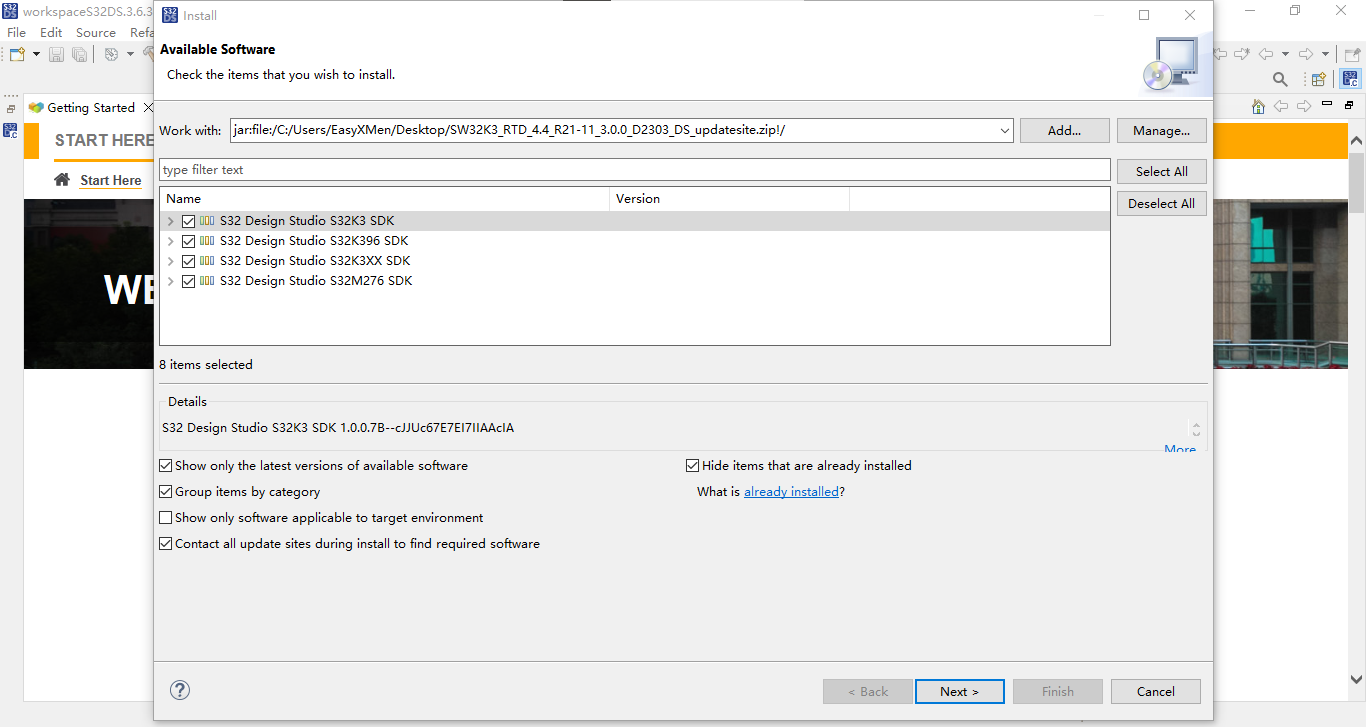

2.10选择“S32 Design Studio S32K3 SDK”、“S32 Design Studio S32K396 SDK”、“S32 Design Studio S32K3XX SDK”及“S32 Design Studio S32M276 SDK”，点击“Next”；

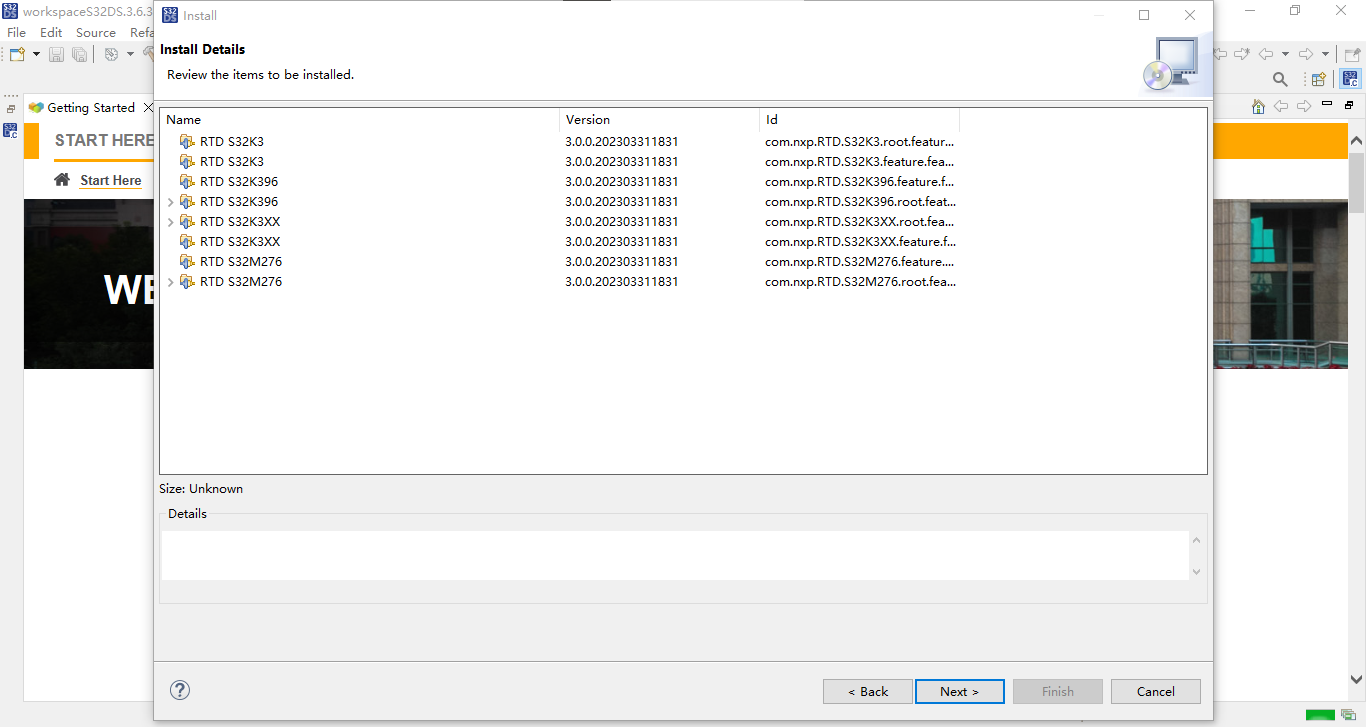

2.11点击“Next”；

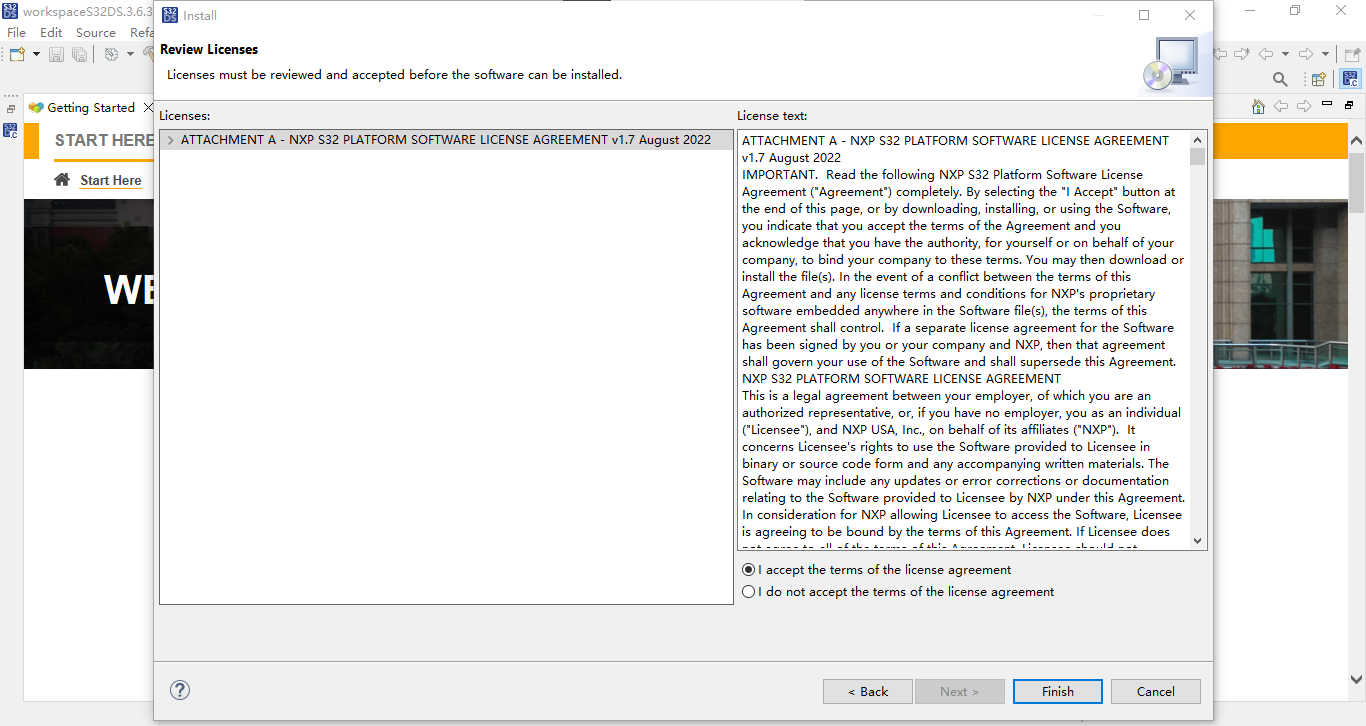

2.12选择“I accept the terms of the license agreement”，点击“Finish”；

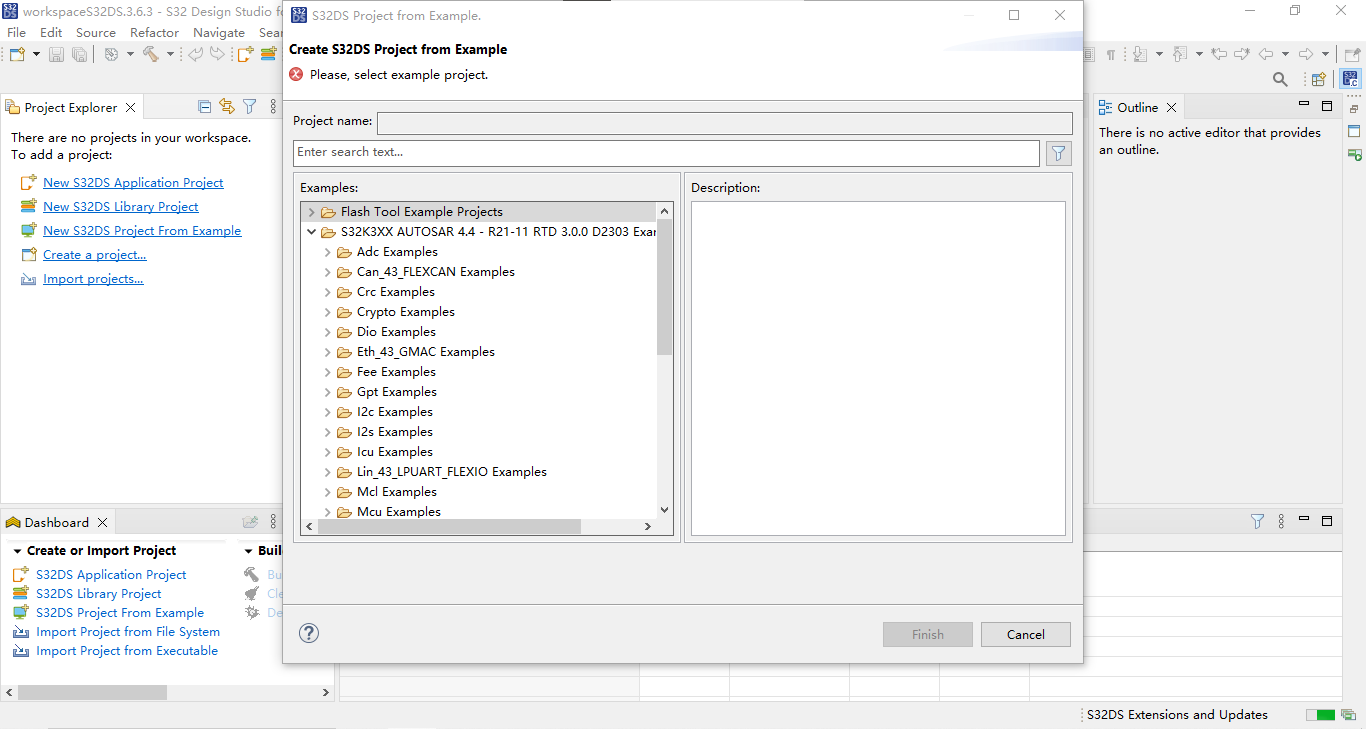

2.13点击“File”，点击“New”，点击“S32DS Project from Example”，显示如下即为开发环境搭建成功。

3.J-Link驱动安装

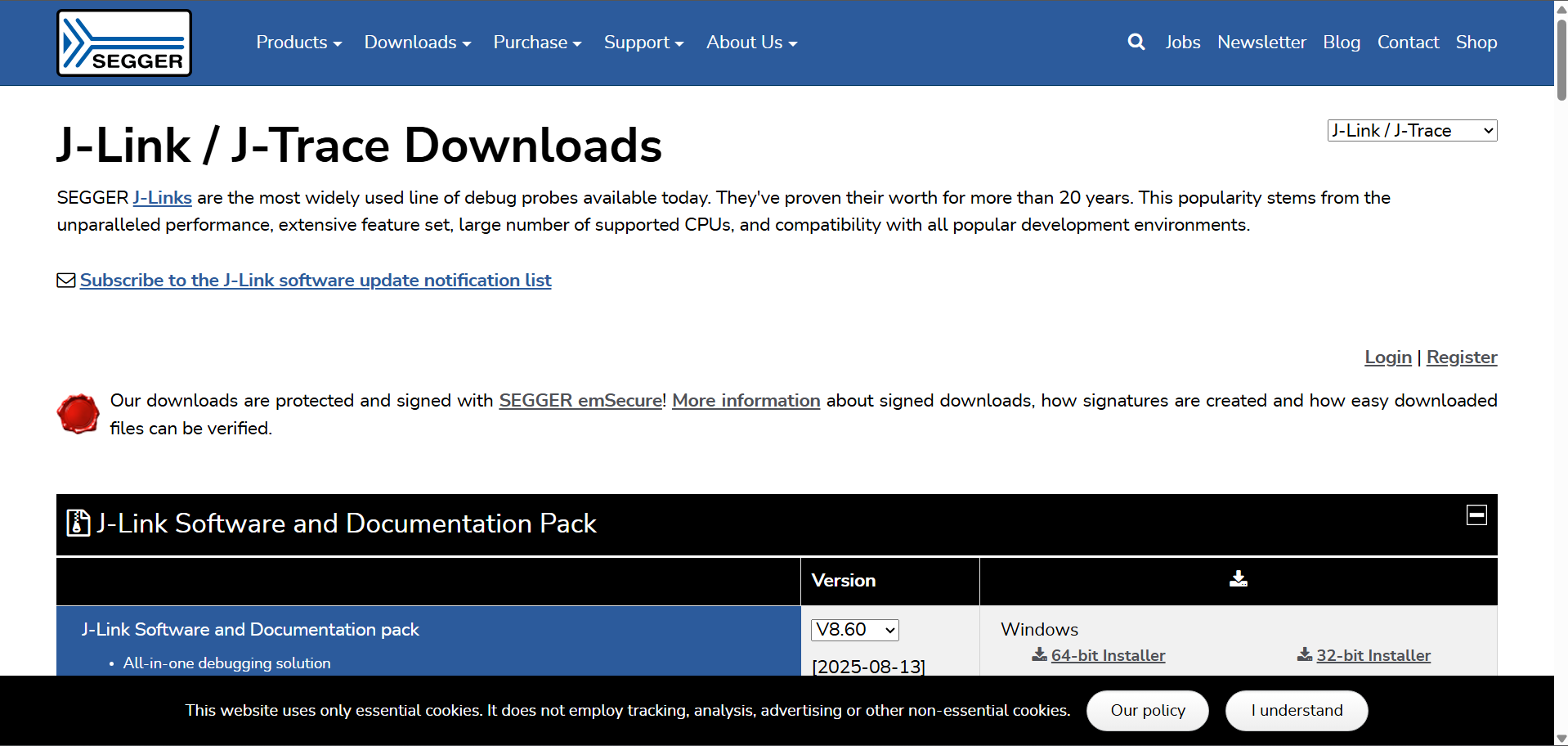

3.1使用浏览器打开SEGGER官网（地址：https://www.segger.com/downloads/jlink）；

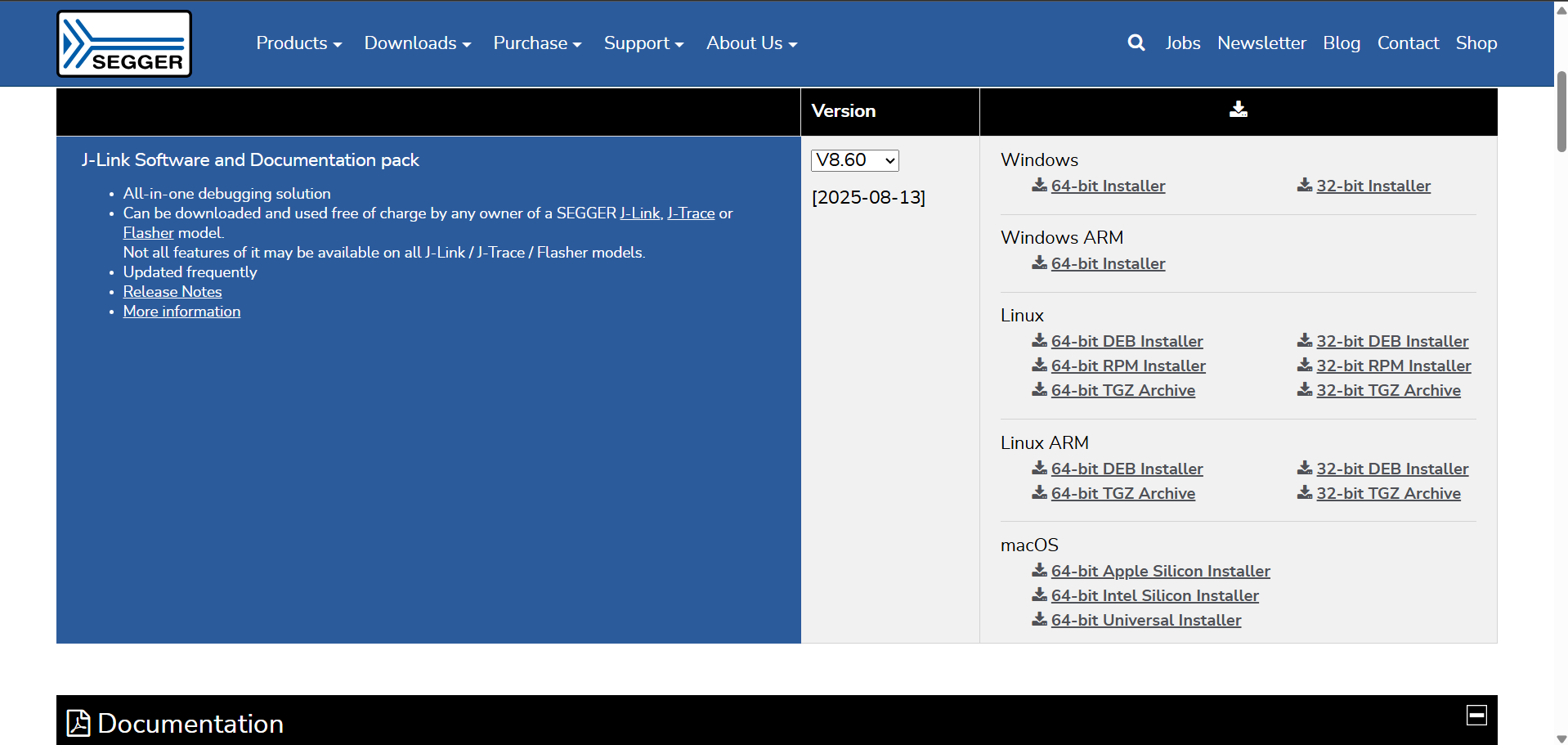

3.2下载“J-Link Software and Documentation pack 64-bit Installer”；

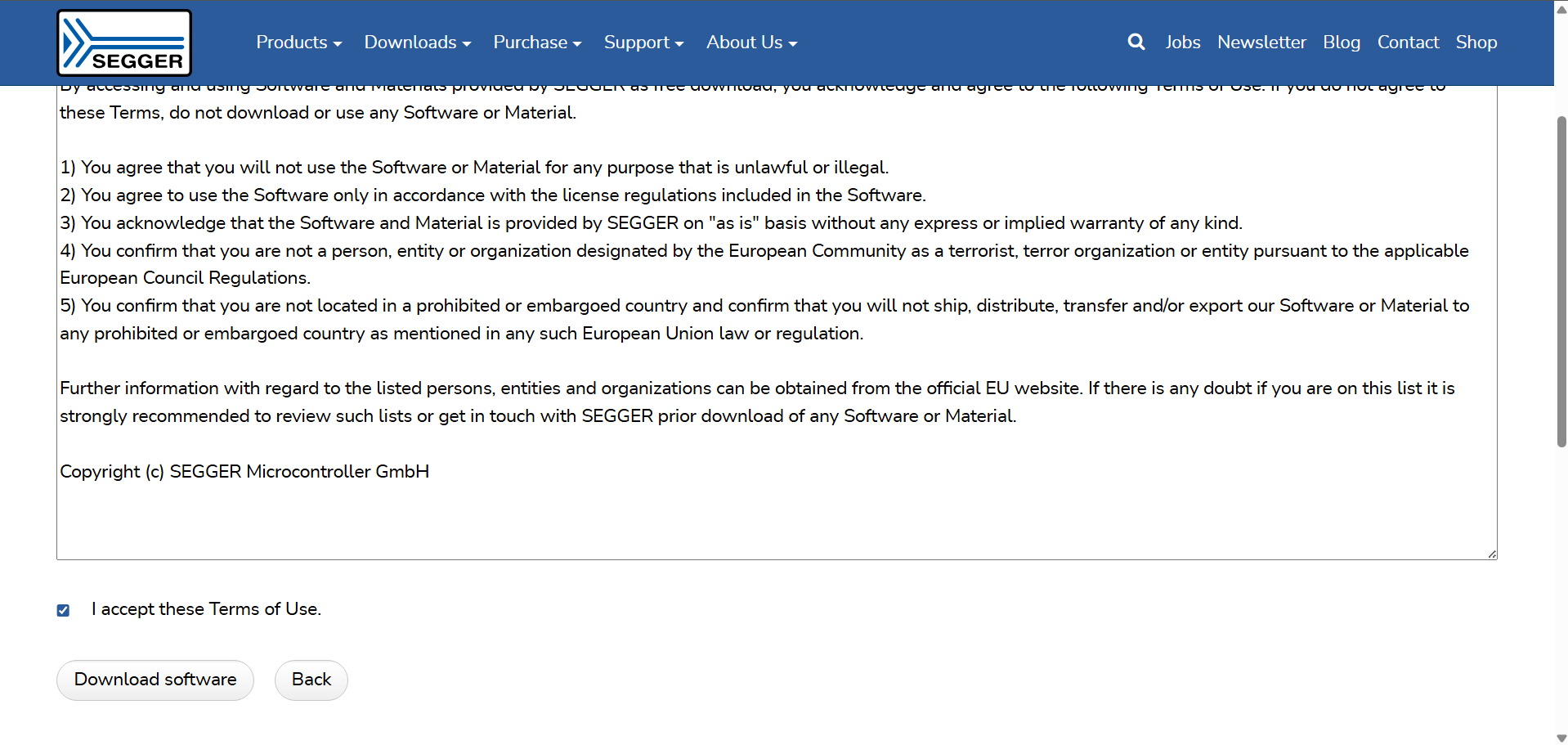

3.3选择“I accept these Terms of Use.”，并点击“DownLoad software”；

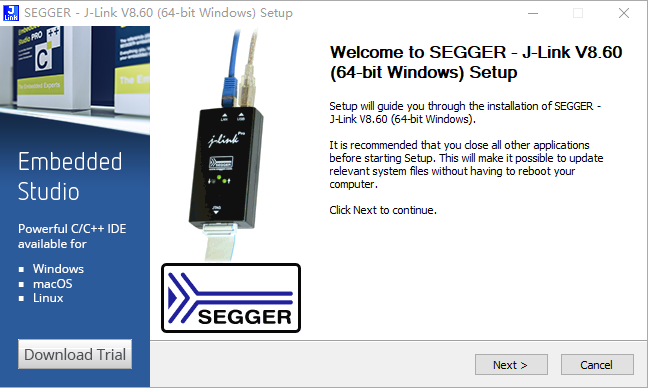

3.4双击“JLink_Windows_V860_x86_64.exe”；

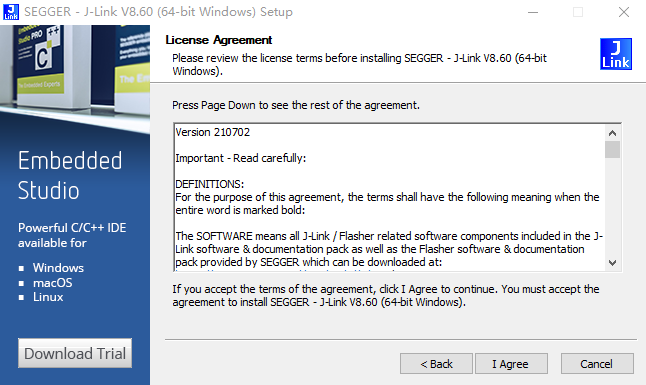

3.5点击“Next”，点击“I Agree”；

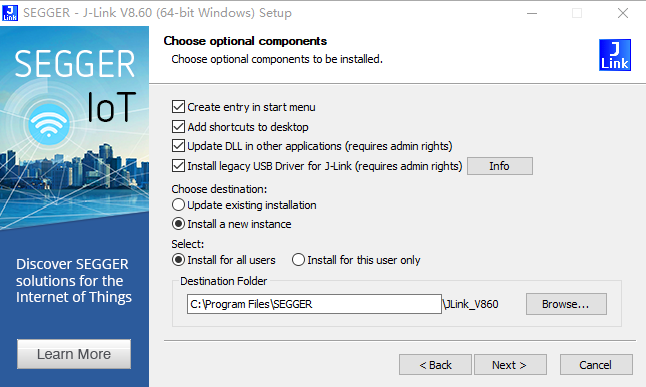

3.6选择安装可选项，点击“Next”；

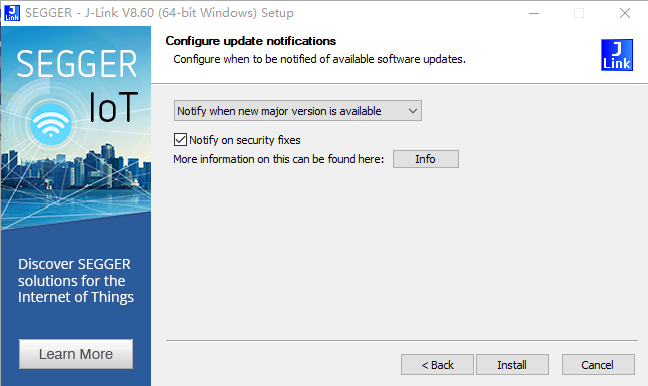

3.7选择设置更新提醒选项，点击“Install”；

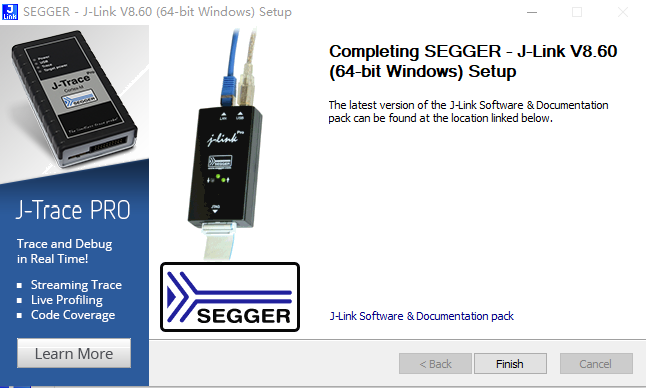

3.8点击“Finish”，完成安装；

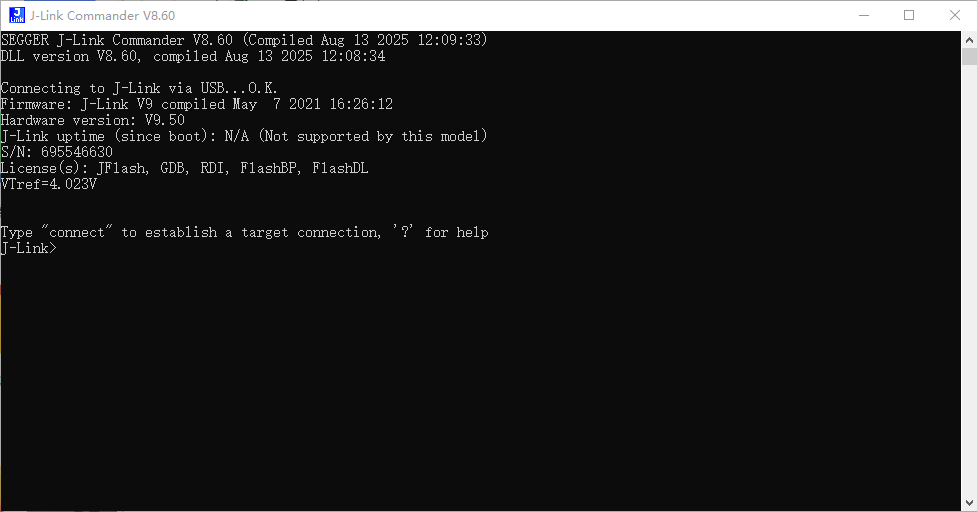

3.9将大联大控股世平集团WPI-NXP S32K312 DVK核心板通过JLink连接至终端，双击“J-Link Commander V8.60”如下图所示，即为连接成功。
