（影石）大家可以先默写作答：

1. C语言的编译过程原理
2. void*类型指针作用是什么，对比char*、int*等有什么优势
3. 大端模式和小端模式，内存对齐（char、int、char的结构体32位系统中占用多少个字节）
4. SPI的四种模式，SPI如何和从机通信（通信协议帧）、如何实现一主多从（多条SS片选线）
5. I2C通信协议数据帧（指定地址写、当前地址读）、硬件如何连接
6. I2C通信挂死如何进行排查（软件、硬件两方面）
7. I2C上拉电阻选择？如果通信过程出现低电平0.4V高电平2.6V等中间电平原因是什么？
8. I2C多主多从模式介绍，多主多从如何总线仲裁
9. 单链表和数组的区别，单链表如何删除和增加节点？对应时间复杂度是？对比数组，链表在内存中排布规律？
10. UART通信数据帧、奇偶校验、硬件流控、异步or同步？
11. UART误码率是什么，出现通信错误的原因排查（软件、硬件两方面）
12. UART对应的三种电平协议(TTL、RS232、RS485)，以及他们的特点、分别适用于哪些应用场景？
13. CAN通信一主多从的总线仲裁（线与逻辑）
14. volatile关键字、RTOS中volatile应用场景

答案（只写重点）：

1. C语言的编译过程原理

预处理、编译、汇编和链接。每个阶段完成特定任务，将源代码转换为可执行文件。

预处理：处理源代码中以#开头的预处理指令；--》.i文件

编译：   将预处理后的代码转换为汇编语言指令；-》.s文件

汇编:      将汇编文件转换为二进制机器码;-》.o文件

链接：    将多个目标文件及库文件合并；-》可执行文件

生成最终的可执行文件。

gcc -E hello.c -o hello.i  # 预处理
gcc -S hello.i -o hello.s  # 编译
gcc -c hello.s -o hello.o  # 汇编
gcc hello.o -o hello       # 链接


2. void*类型指针作用是什么，对比char*、int*等有什么优势

void* 指针的基本概念

void* 是一种通用指针类型，可以指向任意类型的数据。它不关联任何具体的数据类型，因此在解引用前必须进行显式类型转换。这种特性使其在需要处理多种数据类型时非常有用。

void* 与 char*、int* 等类型指针的对比

char* 和 int* 等类型指针是具体类型的指针，直接关联到特定数据类型。char* 用于指向字符数据，int* 用于指向整型数据，它们在解引用时无需类型转换，编译器知道如何解释指针指向的数据。

void* 的优势在于其通用性。它可以指向任何数据类型，而 char* 或 int* 只能指向特定类型的数据。void* 与其它指针类型在性能上没有差异，它们的大小相同（通常为 4 或 8 字节）。类型转换操作在编译时完成，不会带来运行时开销。

总结：void*

1.不同代码部分之间传递内存地址的通用桥梁

2.当传递双方对数据类型有不同认知（或者一方完全不关心数据类型）时。

3.应用集中在动态内存管理、泛型编程/通用算法、多线程通信和回调机制中。

然而，使用时必须牢记其无类型特性带来的风险，谨慎进行类型转换。

3. 大端模式和小端模式，内存对齐（char、int、char的结构体32位系统中占用多少个字节）

1. 大端模式 (Big-Endian)

  • ​定义：​​ 数据的高位字节（Most Significant Byte, MSB）存储在内存的低地址处，低位字节（Least Significant Byte, LSB）存储在内存的高地址处。

  • ​直观理解：​​ 就像我们写数字一样，从左（高位）到右（低位）书写。内存地址从左（低地址）到右（高地址）增加时，存储的字节顺序和我们书写数字的顺序一致。

  • ​例子：​​ 存储一个32位整数 0x12345678 (十六进制)

    • 内存地址 0x1000: 0x12 (最高位字节 MSB)  高字节放在低地址

    • 内存地址 0x1001: 0x34

    • 内存地址 0x1002: 0x56

    • 内存地址 0x1003: 0x78 (最低位字节 LSB)

2. 小端模式 (Little-Endian)

  • ​定义：​​ 数据的低位字节（Least Significant Byte, LSB）存储在内存的低地址处，高位字节（Most Significant Byte, MSB）存储在内存的高地址处。

  • ​直观理解：​​ 和我们写数字的顺序相反。内存地址从左（低地址）到右（高地址）增加时，存储的字节顺序是从数字的最低位到最高位。

  • ​例子：​​ 存储同一个32位整数 0x12345678

    • 内存地址 0x1000: 0x78 (最低位字节 LSB) 低字节放在低地址

    • 内存地址 0x1001: 0x56

    • 内存地址 0x1002: 0x34

    • 内存地址 0x1003: 0x12 (最高位字节 MSB)

总结：大端：低字节存放在高地址

           小端:  高字节存放在低地址

          uint16_t value = 0x1234;

          uint16_t * pvalue = &value;

          if(0x12 == (uint8_t)(*pvalue))    printf("大端");

          else printf("小端");

3. 内存对齐 (Memory Alignment)

  • ​为什么需要对齐？​​ 现代计算机系统（CPU）从内存中读取数据时，并不是一个字节一个字节地读，而是以“字”（word）为单位读取（例如32位系统通常是4字节）。如果数据跨越了这些“字”的边界（即未对齐），CPU可能需要执行两次内存访问操作，然后拼接出所需的数据，这会显著降低性能。某些架构（如ARM）甚至可能直接抛出硬件异常（崩溃）。对齐确保了数据项存储在CPU能高效访问的地址上。

  • ​对齐规则：​​

    • 一个基本数据类型的变量（如 char, int, float, 指针）的内存地址必须是其自身大小（size）的整数倍。

    • 具体来说：

      • char (1字节)： 可以放在任何地址（1的倍数）。

      • short (2字节)： 地址必须是2的倍数。

      • int / float (4字节)： 地址必须是4的倍数（在32位系统中）。

      • double / long long (8字节)： 地址必须是8的倍数（在32位系统中通常也需要4字节对齐，但64位系统要求8字节）。

      • 指针 (4字节，在32位系统)： 地址必须是4的倍数。

  • ​结构体对齐：​​ 结构体的对齐要求是其所有成员中对齐要求最严格的那个（即最大对齐值）。结构体的起始地址必须满足这个最大对齐要求。结构体的大小也必须是这个最大对齐值的整数倍（可能需要尾部填充）。

总结：

1.基本数据类型

变量内存地址:自身大小的整数倍（N*sizeof(VALUE_TYPE)）;

2.结构体类型

结构体整体大小：其最大对齐值的整数倍。

4. 计算结构体 struct { char a; int b; char c; } 在32位系统中的大小

  • ​成员大小：​​

    • char a; -> 1字节

    • int b; -> 4字节 (在32位系统中)

    • char c; -> 1字节

  • ​成员对齐要求：​​

    • a: 1字节对齐 (任何地址)

    • b: 4字节对齐 (地址必须是4的倍数)

    • c: 1字节对齐 (任何地址)

    • 结构体整体对齐要求：取成员中最大对齐值 -> 4 (来自 int b)

  • ​内存布局计算 (考虑对齐和填充)：​​

    1. 起始地址 0x0000 (假设)

    2. char a (1字节) 放在 0x0000。 ✅ (1字节对齐)

    3. 下一个可用地址是 0x0001。

    4. int b (4字节) 需要放在4的倍数的地址上（如 0x0000, 0x0004, 0x0008...）。0x0001 不是4的倍数。编译器会插入 ​3字节的填充 (padding)​​ (0x0001, 0x0002, 0x0003)。

    5. int b 放在 0x0004 到 0x0007。 ✅ (4字节对齐)

    6. 下一个可用地址是 0x0008。

    7. char c (1字节) 放在 0x0008。 ✅ (1字节对齐)

    8. 下一个可用地址是 0x0009。

    9. 结构体整体大小必须是其最大对齐值（4字节）的整数倍。当前大小是 0x0000 到 0x0008 (共9字节)。9不是4的整数倍。编译器会在 char c 之后（结构体末尾）插入 ​3字节的填充 (padding)​​ (0x0009, 0x000A, 0x000B)，使总大小达到12字节（0x0000 到 0x000B）。 ✅ (12是4的整数倍)

  • ​最终大小：​​ 12 字节

4. SPI的四种模式，SPI如何和从机通信（通信协议帧）、如何实现一主多从（多条SS片选线）

四种模式的具体定义如下：

模式 CPOL（时钟极性） CPHA（时钟相位） 时序特点
模式 0 0（空闲低） 0（第一个沿采样） SCK 空闲为低，上升沿采样数据，下降沿发送数据
模式 1 0（空闲低） 1（第二个沿采样） SCK 空闲为低，下降沿采样数据，上升沿发送数据
模式 2 1（空闲高） 0（第一个沿采样） SCK 空闲为高，下降沿采样数据，上升沿发送数据
模式 3 1（空闲高） 1（第二个沿采样） SCK 空闲为高，上升沿采样数据，下降沿发送数据

说明：模式 0 是最常用的默认模式，大多数 SPI 设备支持；通信时主机和从机必须使用相同的模式，否则会出现数据错误。

总结：通过 时钟极性 和 时钟相位 组合来实现四种模式，默认0，0；

2. 通信帧结构（典型示例）

一次完整的通信帧通常包含以下部分（顺序可自定义）：

  • SS 拉低（起始）：主机将目标从机的 SS 线拉低，告知从机 “即将通信”，从机此时开始监听 SCK 和 MOSI 线；

  • 命令 / 地址字节：主机通过 MOSI 发送指令（如 “读数据”“写数据”）或从机内部寄存器地址；

  • 数据字节：全双工传输阶段，主机发送数据的同时，从机通过 MISO 返回数据（即使主机只需要 “读”，也需发送无效字节触发从机输出）；

  • 校验位：可选，用于验证数据传输是否正确（如简单的奇偶校验或 CRC）；

  • SS 拉高（结束）：通信完成，主机将 SS 线拉高，从机退出通信状态。

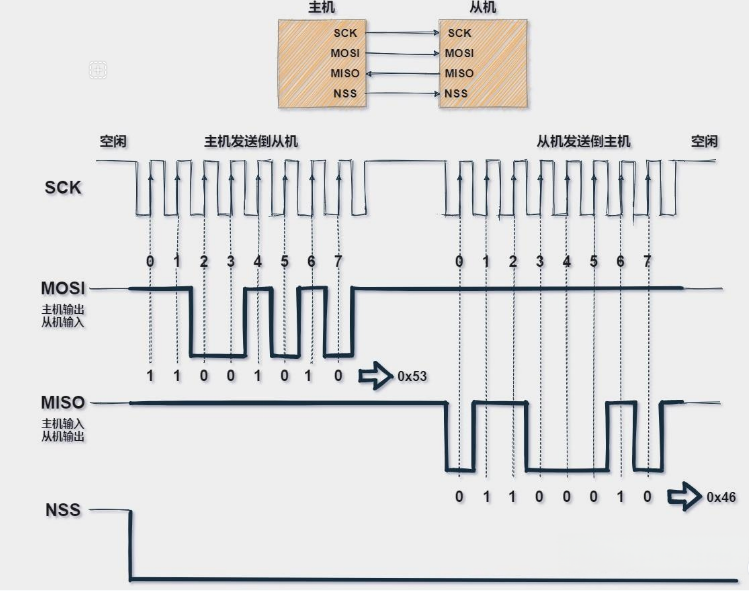

3. 通信时序示例（模式 0）

  • 空闲时：SCK 为低电平（CPOL=0），SS 为高电平（未选中）；

  • 开始通信：主机拉低 SS 线，随后产生 SCK 时钟；

  • 数据传输：第 1 个 SCK 上升沿（第一个沿），主机采样 MISO 线的从机数据，同时从机采样 MOSI 线的主机数据；

  • 结束通信：数据传输完成后，主机先停止 SCK，再拉高 SS 线。

总结:

1.主从通过四个线来实现，SCK 、MOSI、MISO、CS 四个线连接通信

2.先进行片选，产生时钟，然后根据芯片手册 发送寄存器值，因为是全双工，不论读写，主机发送给从机值，从机也要返回给主机值。

三、一主多从（多条 SS 片选线）的实现

当一个主机需要与多个从机通信时，通过独立的 SS 线实现 “一对一” 选通，避免从机间的信号干扰。

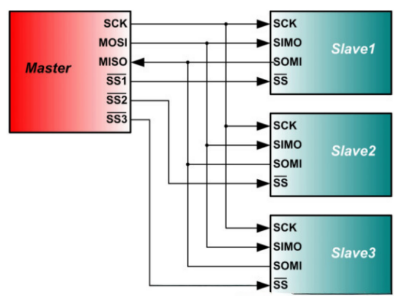

1. 硬件连接

  • 主机与所有从机共用SCK、MOSI、MISO三根线（总线共享）；

  • 主机为每个从机分配独立的 SS 线（如 SS1、SS2、SS3 分别连接从机 1、2、3）；

  • 从机的 SS 线默认由主机拉高（未选中状态），仅在通信时拉低对应从机的 SS 线。

2. 通信流程（以 3 个从机为例）

  1. 主机需要与从机 1 通信时：

    • 拉低 SS1（选中从机 1），保持 SS2、SS3 为高（未选中）；

    • 通过 SCK、MOSI/MISO 与从机 1 完成数据交互；

    • 交互结束后，拉高 SS1（释放从机 1）。

  2. 主机需要与从机 2 通信时：

    • 拉低 SS2（选中从机 2），保持 SS1、SS3 为高；

    • 完成数据交互后，拉高 SS2。

  3. 以此类推，通过切换 SS 线的高低电平，实现主机与不同从机的分时通信。

3. 关键注意事项

  • 同一时刻只能有一个从机的 SS 线被拉低（即一次通信只能选中一个从机），否则多个从机同时驱动 MISO 线会导致信号冲突；

  • 所有从机必须与主机使用相同的 SPI 模式（CPOL 和 CPHA 一致）；

  • 若从机数量过多，主机 IO 口不足，可通过译码器扩展 SS 线（如用 3-8 译码器将 3 个主机 IO 口扩展为 8 个 SS 线）。

总结:

通过片选实现多个从设备的操作，其他的MOSI、MISO、CLK都是公用。


5. I2C通信协议数据帧（指定地址写、当前地址读）、硬件如何连接

数据帧格式

  • 指定地址写：

    • 起始条件：SCL 高电平时，SDA 由高电平变为低电平，启动一次数据传输。

    • 地址字节：主机发送 7 位从机地址和 1 位读写位，读写位为 0 表示写操作。

    • 应答位：从机接收到地址后，在第 9 个时钟周期通过 SDA 线返回应答信号，低电平表示应答（ACK）。

    • 寄存器地址：主机发送要写入的从机寄存器地址，随后从机再次应答。

    • 数据字节：主机发送要写入寄存器的数据，从机应答后，可继续发送更多数据。

    • 停止条件：SCL 高电平时，SDA 由低电平变为高电平，结束数据传输。

  • 当前地址读：

    • 起始条件：同指定地址写，SCL 高电平时，SDA 由高电平变为低电平。

    • 地址字节：主机发送 7 位从机地址和 1 位读写位，读写位为 1 表示读操作。

    • 应答位：从机接收到地址后应答。

    • 数据字节：从机发送当前地址指针指向的寄存器数据。

    • 非应答位：主机接收数据后，发送非应答信号（高电平），表示不再接收数据。

    • 停止条件：SCL 高电平时，SDA 由低电平变为高电平，结束传输。

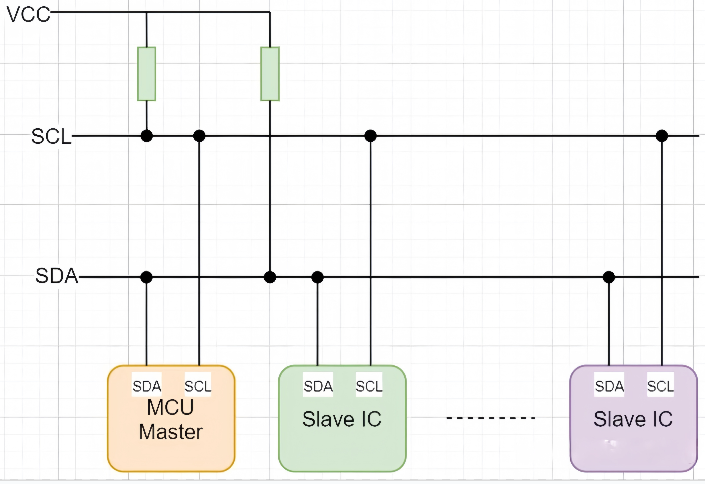

硬件连接方式

  • 总线线路：I2C 总线由串行数据线（SDA）和串行时钟线（SCL）组成。SDA 用于传输数据，SCL 用于同步数据传输的时钟。

  • 上拉电阻：SDA 和 SCL 信号引脚通常是开漏输出，需要通过上拉电阻连接到电源 VCC，以保证总线空闲时为高电平，上拉电阻阻值一般为 4.7KΩ 左右。

  • 设备连接：所有设备的 SDA 线并接在一起，所有设备的 SCL 线也并接在一起。主机和从机的 SDA、SCL 引脚分别对应连接，此外，所有设备还需共地。

  • 从机地址设置：每个 I2C 设备都有一个唯一的从机地址，部分设备可通过硬件引脚（如 MPU6050 的 AD0 引脚）来设置地址的最低位，从而实现同一总线上挂载多个相同型号的设备。

6. I2C通信挂死如何进行排查（软件、硬件两方面）

1. 总线物理连接检查

  • 接线错误：

    • 确认 SDA 和 SCL 是否接反（两者接反会导致完全无响应，或通信到一半挂死）。

    • 排查接线是否松动、虚焊或接触不良（尤其是面包板搭建的电路，容易因接触问题导致信号中断）。

  • 上拉电阻异常：

    • I2C 总线依赖上拉电阻将 SDA/SCL 拉至高电平（空闲状态必须为高）。若上拉电阻缺失、阻值过大（如＞10kΩ）或过小（如＜1kΩ），会导致信号电平异常：

      • 阻值过大：总线上升沿缓慢，信号被噪声干扰，可能在传输中突然拉低并卡死。

      • 阻值过小：可能导致设备输出电流过载，损坏芯片或拉低总线电平。

  • 电平不匹配：

    • 若主机与从机供电电压不同（如主机 3.3V，从机 5V）

2. 总线信号完整性检查

  • 信号被异常拉低：
    I2C 挂死最常见的原因是 SDA 或 SCL 被某设备强制拉低且无法释放（如从机内部故障、程序跑飞导致引脚锁死为低）。

    • 排查步骤：

      断开所有从机，仅保留主机，观察 SDA/SCL 是否恢复高电平（若恢复，说明问题在从机）。

3. 设备自身故障

  • 从机芯片损坏（如过压、过流）

总结：接线异常、上拉电阻异常、管脚被锁死、芯片故障

二、软件方面排查

软件逻辑缺陷会导致总线状态异常（如未正确发送停止条件、应答处理错误），最终引发挂死。

1. 通信时序逻辑错误

  • 起始 / 停止条件异常

  • 应答（ACK）处理错误

2. 缺少超时机制

  • 软件未设置通信超时：若总线因硬件问题卡死后（如 SCL 被拉低），主机程序若一直等待 “下一个时钟” 或 “从机应答”，会进入无限循环，导致挂死。

3. 中断与总线竞争问题

  • 中断冲突：若 I2C 通信在中断中处理，且中断优先级过高或嵌套不当，可能导致通信时序被打断（如 SCL/SDA 信号被意外修改），引发总线状态异常。

  • 多主机竞争：多主机共享总线时，若未正确实现仲裁机制（通过 SDA 线比较优先级），可能导致总线冲突，双方同时拉低总线而挂死。

4. 从机地址或寄存器操作错误

  • 主机发送的从机地址错误（如未考虑硬件引脚设置的地址位），导致从机无应答，主机持续等待而挂死。

  • 写入从机的寄存器地址超出范围，或从机处于忙状态（如正在内部处理数据），无法响应主机，导致通信超时。

总结：时序逻辑错误、缺少超时机制、 中断与总线竞争问题、地址或寄存器操作错误


7. I2C上拉电阻选择？如果通信过程出现低电平0.4V高电平2.6V等中间电平原因是什么？

正常 I2C 信号应满足：

  • 低电平（VOL）：≤0.4V（3.3V 系统）或≤0.8V（5V 系统）

  • 高电平（VOH）：≥0.7×VCC（3.3V 系统≥2.31V，5V 系统≥3.5V）

若出现中间电平（如高电平仅 2.6V，或低电平高于 0.4V），核心原因是信号驱动能力不足或总线负载异常，具体如下：

1. 高电平偏低（如 2.6V，3.3V 系统）

  • 上拉电阻过大：电阻太大导致拉电流不足，无法在总线电容存在的情况下将电平拉至接近 VCC（尤其多设备、长导线时，电容增大，RC 时间常数变大，上升沿缓慢，采样时未达到稳定高电平）。

  • 总线电容过大：导线过长、设备过多或 PCB 布线寄生电容大，导致信号上升沿延迟，高电平未完全建立。

  • 设备漏电流过大：某从机内部 I2C 引脚存在异常漏电流（如芯片损坏），持续拉低总线，导致高电平无法达到 VCC。

  • 电源电压不足：VCC 实际电压低于标称值（如 3.3V 电源实际仅 3.0V），高电平自然随之降低。

2. 低电平偏高（如 > 0.4V）

  • 上拉电阻过小：电阻太小导致灌电流过大，超过设备的低电平驱动能力（设备无法将总线拉至足够低的电平）。

  • 多设备同时拉低冲突：总线上多个设备同时尝试拉低总线（如多主机竞争时仲裁失败），导致电平被 “平均” 拉高。

  • 设备低电平驱动能力不足：从机芯片灌电流参数（IOL）过小，无法抵消上拉电阻的拉电流，导致低电平被抬高。


8. I2C多主多从模式介绍，多主多从如何总线仲裁

I2C 多主多从的总线仲裁

  • 仲裁原理：I2C 总线的仲裁基于线与逻辑和逐位比较原则。I2C 总线上的设备输出级采用漏极开路（Open-Drain）结构，通过上拉电阻将 SDA 和 SCL 线拉至高电平。在这种结构下，低电平（逻辑 0）为显性电平，优先级高于高电平（逻辑 1）。如果多个主设备同时输出不同电平，总线将呈现显性状态（低电平）。

  • 仲裁流程：仲裁从起始信号后的首地址字节开始，主设备逐位比较自身输出与总线实际电平。若主设备输出位为 1，检测到总线为 0（即其他主设备输出 0），则自身仲裁失败；若输出位为 0，由于总线必然为 0（显性），则仲裁继续。当某主设备检测到总线电平与自身输出不符时，立即释放 SDA 线并切换为从机模式，退出竞争。

  • 时钟同步对仲裁的影响：仲裁依赖时钟同步，各主设备在 SCL 低电平时段计数，最快结束低电平的主设备释放 SCL 线，所有主设备结束低电平后，SCL 才被上拉至高电平，以确保各主设备在相同时刻采样 SDA。从机可通过拉低 SCL 强制主机等待，防止仲裁期间数据溢出。

9. 单链表和数组的区别，单链表如何删除和增加节点？对应时间复杂度是？对比数组，链表在内存中排布规律？

单链表和数组是两种常见的数据结构，在存储方式、操作特性等方面有显著区别，以下从多个维度进行对比说明：

一、单链表与数组的核心区别

对比维度 数组 单链表
内存存储 连续的内存空间，大小固定（静态数组）或动态扩容后仍保持连续 非连续内存空间，节点通过指针（或引用）连接
元素访问 通过下标随机访问，时间复杂度 O (1) 需从表头依次遍历，时间复杂度 O (n)
空间效率 可能存在内存浪费（预分配过大） 按需分配内存，空间利用率更高
扩容机制 动态数组需重新分配更大内存并复制元素，耗时 O (n) 无需扩容，直接新增节点即可

二、单链表的节点增加与删除操作及时间复杂度

单链表由节点组成，每个节点包含数据域和指针域（指向下一节点），表头为head指针。

1. 增加节点

  • 头部插入：
    新建节点，将其指针指向原头节点，再将head指向新节点。

    新节点.next = head;
head = 新节点;


    时间复杂度：O (1)（无需遍历）。

  • 中间 / 尾部插入：
    需先遍历找到插入位置的前驱节点（如在节点p后插入），再调整指针：

    新节点.next = p.next;
p.next = 新节点;


    时间复杂度：O (n)（遍历寻找位置耗时）。

2. 删除节点

  • 头部删除：
    直接将head指向头节点的下一节点（需注意释放原头节点内存）。

    temp = head;
head = head.next;
free(temp);


    时间复杂度：O (1)。

  • 中间 / 尾部删除：
    遍历找到待删除节点的前驱节点p，将p的指针跳过待删除节点：

    temp = p.next;
p.next = p.next.next;
free(temp);


    时间复杂度：O (n)（遍历寻找前驱节点耗时）。

三、内存排布规律对比

  • 数组：
    元素在内存中占据连续的整块空间，内存地址依次递增（如arr[0]地址为0x100，arr[1]为0x104，依类型字节数偏移）。
    优点：可通过基地址 + 下标计算直接访问元素（随机访问）；
    缺点：大小固定（静态数组）或扩容时需复制元素，可能产生内存碎片。

  • 单链表：
    节点在内存中分散存储，各节点的内存地址不连续，通过指针（如 C 语言的next指针）维系逻辑顺序。
    优点：内存分配灵活，增减节点无需移动其他元素；
    缺点：无法随机访问，必须从表头依次遍历，且指针额外占用内存空间。

总结

数组适合频繁随机访问、元素数量固定的场景；单链表适合频繁插入 / 删除（尤其是头部或中间位置）、元素数量动态变化的场景。两者的核心差异源于内存存储方式 —— 连续 vs 离散，这直接决定了它们的操作效率和适用场景。

10. UART通信数据帧、奇偶校验、硬件流控、异步or同步？

1. UART 数据帧 (Data Frame)

UART 数据是异步传输的，以字节为单位封装成一个个独立的帧进行发送。一个完整的数据帧结构如下：

  • ​起始位 (Start Bit)：​​ 1 位逻辑 0。这是帧开始的标志，用来通知接收端“新的字节要来了”。当接收端检测到信号线从空闲的高电平变为低电平时，就知道一个帧开始了。

  • ​数据位 (Data Bits)：​​ 这是要传输的实际数据。通常是 ​5、6、7 或 8 位。最常见的是 8 位，对应一个字节 (Byte)。

  • ​校验位 (Parity Bit)：​​ ​可选的 1 位。用于简单的错误检测（详见第二部分）。

  • ​停止位 (Stop Bit)：​​ 1 位、1.5 位或 2 位逻辑 1。标志着帧的结束，并使信号线恢复到空闲的高电平状态。最常见的是 1 位停止位。1.5 位和 2 位有时被用在某些较旧的系统或特定波特率下，用于确保接收端有足够时间完成接收操作。

  • ​空闲状态 (Idle State)：​​ 发送间隙或通信结束后的状态。信号线持续处于高电平。

​一个典型的 8N1 帧结构举例（最常见）：​​
[Start Bit (0)] + [D0] + [D1] + [D2] + [D3] + [D4] + [D5] + [D6] + [D7] + [Stop Bit (1)]
(共 10 位: 1 Start + 8 Data + 1 Stop)

2. 奇偶校验 (Parity)

  • ​目的：​​ 提供最简单的错误检测机制（不是纠正），检测在传输过程中数据位是否发生了奇数个位错误（例如 1 位翻转、3 位翻转等）。它无法检测出偶数个位错误，也无法纠正错误。

  • ​原理：​​ 发送端在发送数据位之后，附加一个额外的奇偶校验位，使得整个数据位+校验位中 1 的个数符合预设的奇偶性规则。

  • ​类型：​​

    • ​偶校验 (Even Parity)：​​ 数据位 + 校验位中 1 的个数为偶数。

    • ​奇校验 (Odd Parity)：​​ 数据位 + 校验位中 1 的个数为奇数。

    • ​无校验 (None)：​​ 不生成也不发送校验位。这种模式非常常见，特别是在现代应用中，或者当链路足够可靠或上层协议有更强错误检测时。

  • ​工作流程：​​

    • 发送端：计算数据位的奇偶性（按设定规则：奇或偶），将计算结果作为校验位附加到数据位之后。

    • 接收端：同样计算接收到的数据位（不包括起始位和停止位）的奇偶性，然后与接收到的校验位进行比较。

    • 如果计算的奇偶性与接收到的校验位不一致，则说明传输过程中可能发生了奇数个位错误，接收端通常会产生一个“奇偶校验错误 (Parity Error)”标志。

  • ​局限性：​​ 如前所述，只能检测奇数个位错误。实际错误（尤其是突发干扰）常常造成多个连续位错误（偶数个位错误），这时奇偶校验就无能为力了。

3. 硬件流控 (Hardware Flow Control - RTS/CTS)

  • ​目的：​​ 解决接收端处理速度跟不上发送端速度或接收缓冲区即将满溢的问题，防止数据丢失。

  • ​原理：​​ 使用两条额外的信号线（除了用于数据传输的 TX 和 RX 之外）进行握手：

    • ​RTS (Request To Send - 请求发送)：​​ 由发送端设备控制。当其准备好发送数据时，拉低 RTS。通常表示发送端的缓冲区非空或已准备好接受发送请求。

    • ​CTS (Clear To Send - 清除发送/允许发送)：​​ 由接收端设备控制。当接收端准备好接受新数据时（例如其输入缓冲区有空闲位置），拉低 CTS。

  • ​工作流程：​​

    • 发送端在发送数据之前，必须确保自己的 ​RTS 被使能（有效）​。

    • 发送端真正开始发送数据帧中的位时，必须确认接收端返回的 ​CTS 信号是有效的（即 CTS 为低电平）​。

    • 如果发送端发现 CTS 为高电平（无效），它必须暂停发送数据​（保持 TX 线空闲），​等待直到 CTS 再次变低。

    • 接收端可以根据自己输入缓冲区的状态（空闲空间大小）来动态控制 CTS：有空间则拉低 CTS（允许发送），空间快满时则拉高 CTS（要求暂停发送）。

  • ​优点：​​ 实现真正的硬件级速度匹配和流量控制，效率高、可靠。​

4. 异步 (Asynchronous) vs. 同步 (Synchronous)

  • ​UART 是异步通信 (Asynchronous Communication)：​​

    • ​核心特征：没有共享的时钟信号线。这是关键！发送端和接收端设备各自使用自己独立的、具有相同标称频率的时钟源（波特率发生器）。

    • ​同步机制：​​ 依靠帧结构本身来实现同步：

      • ​起始位下降沿作为每个字节接收开始的同步触发点。

      • 接收端的采样时钟通常设计成以 ​数倍于波特率（通常16倍）​​ 的速度工作。检测到起始位下降沿后，它会在预估的数据位中央点进行采样。

      • ​停止位用于确保帧之间有足够的空闲时间，并允许接收端时钟进行小幅度的重新校准。

    • ​优势：​​ 接口简单（最少只需要两条线：TX 和 RX），成本低。允许设备之间的时钟源存在较小的频率偏差（有一定的容忍度，称为波特率容差）。

    • ​劣势：​​ 每字节都需要起始位和停止位等开销，降低了有效数据传输效率。对时钟精度的依赖也限制了其能达到的最高速度（相比同步通信）。容易出现因时钟漂移累积导致的采样错误。

    • ​典型应用：​​ PC 串口、调试端口、RS-232/RS-485、GPS 模块、一些简单的传感器。

11. UART误码率是什么，出现通信错误的原因排查（软件、硬件两方面）

UART 误码率是什么？
UART（通用异步收发传输器）是一种常用的串行通信协议，通过两根信号线（TX 发送、RX 接收）实现设备间的数据传输。UART 误码率指的是通信过程中 “错误比特数” 与 “总传输比特数” 的比值（例如：传输 1000 个比特中有 1 个错误，误码率为 0.1%），是衡量 UART 通信质量的核心指标。
误码率越低，通信越可靠；若误码率过高（超过系统容忍阈值，如 10⁻⁶），会导致数据丢失、解析错误，甚至通信中断。

UART 通信错误的原因排查（硬件、软件两方面）

一、硬件层面原因及排查


线路长度超标：UART 属于低速串行通信（波特率通常≤115200bps），线路过长（如超过 10 米）会导致信号衰减、边沿畸变（上升 / 下降沿变缓），接收端无法准确识别高低电平。


电磁干扰（EMI）：UART 信号线若靠近强干扰源（如电机、变频器、高频设备），或未做屏蔽（如使用非屏蔽线），会被电磁噪声 “污染”，导致信号波形失真。
排查：用示波器观察 RX/TX 信号，若波形中混入高频毛刺或基线漂移，说明存在干扰；检查线路是否靠近干扰源，或是否使用屏蔽线并接地。


共模干扰：若通信双方接地不一致（如两地电位差过大），会产生共模电压，导致信号被 “抬升” 或 “拉低”，超出接收端的识别阈值（如 TTL 电平的高电平需≥2V，低电平≤0.8V）。
排查：用万用表测量两地接地端的电位差，若超过 0.5V，需通过隔离模块（如光耦、隔离芯片）消除共模干扰。


电平与接口问题
电平不匹配：UART 设备可能使用不同电平标准（如 TTL 3.3V/5V、RS232（±15V）、RS485（差分信号）），直接连接会导致信号被钳位或损坏芯片，引发误码。
排查：确认双方电平标准（如单片机通常为 3.3V TTL，PC 串口为 RS232），若不一致需添加电平转换芯片（如 MAX232）。


电源与时钟问题
电源噪声：供电不稳定（如纹波过大、电压波动）会导致 UART 芯片工作异常，信号输出抖动。
排查：用示波器测量供电电压的纹波（应≤100mV），若超标需添加滤波电容（如 10μF+0.1μF）或线性稳压器（LDO）。


时钟精度不足：UART 依赖内部时钟生成波特率，若时钟源（如晶振）精度低（误差＞2%），会导致实际波特率与对方偏差过大，接收端无法同步。
排查：用频率计测量发送端的时钟频率，计算波特率误差（应≤1%）；更换高精度晶振（如 ±10ppm）。

二、软件层面原因及排查
软件问题主要影响 “通信参数匹配” 或 “数据处理逻辑”，导致接收端无法正确解析数据。


通信参数配置不一致
UART 通信需双方参数完全一致，包括：
1、波特率（如 9600、115200）：若一方设为 9600，另一方设为 19200，会导致比特周期不匹配，接收端完全无法识别。
2、数据位（如 8 位、7 位）、停止位（如 1 位、2 位）：参数不匹配会导致帧同步错误（如接收端多 / 少读比特）。
3、校验位（奇校验、偶校验、无校验）：若一方启用奇校验，另一方用偶校验，会频繁触发校验错误中断。
排查：检查双方软件配置（如单片机的 UART 初始化代码、PC 端的串口助手设置），确保参数完全一致。


数据缓冲区溢出
接收端通常通过缓冲区暂存数据，若软件处理速度慢于接收速度（如波特率过高、CPU 被其他任务占用），会导致缓冲区溢出，新数据覆盖旧数据，引发误码。
排查：增大接收缓冲区大小（如从 128 字节改为 512 字节）；优化代码逻辑（如用 DMA 传输替代 CPU 中断，减少处理延迟）；通过示波器观察接收端是否有 “缓冲区满” 的错误标志（如 UART 芯片的 OVERRUN 位）。


协议层同步问题
UART 是 “无帧同步” 的异步协议，需通过软件协议定义帧格式（如起始符、结束符、长度字段）。若协议设计不合理，会导致帧解析错误：
例如：未定义结束符，接收端无法判断一帧数据的结束，可能将多帧数据合并解析。
排查：检查协议帧格式（如是否包含 “0xAA” 起始符 +“0x55” 结束符）；在接收端添加帧同步校验（如校验长度字段是否与实际数据长度一致）。


中断 / 时序逻辑错误
中断优先级问题：若接收中断优先级低于其他高优先级中断（如定时器中断），会导致接收中断被延迟响应，错过信号采样时机。
时序冲突：发送端未等待前一帧数据发送完成（如 TX 缓冲区未空时强行写入新数据），会导致数据重叠。
排查：调整中断优先级（确保接收中断为最高）；发送数据前检查 “发送缓冲区空” 标志（如 UART 的 TXE 位）。


12. UART对应的三种电平协议(TTL、RS232、RS485)，以及他们的特点、分别适用于哪些应用场景？

一、TTL 电平协议
TTL（Transistor-Transistor Logic，晶体管 - 晶体管逻辑）是 UART 最基础的电平标准，直接由芯片内部的晶体管输出高低电平。
特点：
电平定义：
         高电平（逻辑 1）：通常为 3.3V 或 5V（具体取决于芯片供电，如 3.3V 单片机输出 3.3V，5V 单片机输出 5V）；
        低电平（逻辑 0）：0V（或接近 0V，通常≤0.8V）。
信号形式：单端信号（以地为参考，信号线直接传输电平信号）。
传输距离：极短，通常≤1 米（因单端信号易受干扰，距离稍长会导致信号衰减或失真）。
抗干扰能力：弱（无差分或屏蔽设计，易受电磁干扰影响）。
连接方式：简单，两根线（TX 发送、RX 接收）+ 共地即可直接连接（需确保双方电平兼容，如 3.3V 与 5V 设备直接连接可能损坏芯片，需加电平转换）。
适用场景：
        同一设备内部的短距离通信（如单片机与板载传感器、显示屏、WiFi 模块的通信）；
        两块近距离电路板之间的连接（如开发板与扩展模块的 UART 接口）。

二、RS232 电平协议
RS232 是早期为解决 TTL 传输距离短、抗干扰弱而制定的电平标准，属于单端信号，但通过 “反相电平” 提升了抗干扰能力。
特点：
电平定义：
        高电平（逻辑 1）：-3V ~ -15V；
        低电平（逻辑 0）：+3V ~ +15V；
（注：0V 附近 ±3V 为 “不确定区域”，避免信号落在该区间）。
信号形式：单端信号（仍以地为参考，但电平范围扩大）。
传输距离：中等，波特率 9600bps 时可达 15 米（波特率越高，距离越短，如 115200bps 时约 5 米）。
抗干扰能力：中等（较 TTL 强，因电平范围大，对小噪声不敏感，但仍受共模干扰影响）。
连接方式：需通过电平转换芯片（如 MAX232）与 TTL 设备连接；标准接口为 DB9（9 针），但实际应用中常简化为 3 线（TX、RX、GND）。
适用场景：
        短距离设备间的点对点通信（如电脑与单片机、PLC 的调试接口通信）；
        早期工业设备的低速数据传输（如老式打印机、Modem 与主机的连接）。

三、RS485 电平协议
RS485 是为长距离、多设备通信设计的差分电平标准，抗干扰能力极强，是工业场景的主流选择。
特点：
电平定义：
        差分信号传输（通过两根线 A 和 B 的电压差表示逻辑：A-B＞+200mV 为逻辑 1，A-B＜-200mV 为逻辑 0）；
电平范围：-7V ~ +12V（允许较大的共模电压，抗地电位差能力强）。
信号形式：差分信号（不依赖地参考，通过两根线的电压差传递信息，可抵消共模干扰）。
传输距离：长，波特率 9600bps 时可达 1200 米（波特率 100kbps 时约 500 米，速率降低则距离更远）。
抗干扰能力：强（差分传输可抑制电磁干扰和共模干扰，适合工业环境）。
连接方式：
支持多节点通信（总线型拓扑，最多可连接 32 个设备，通过终端电阻匹配阻抗）；
需通过 RS485 芯片（如 MAX485）与 TTL 设备转换，芯片可控制发送 / 接收方向（半双工通信）。
适用场景：
        工业自动化领域（如 PLC、传感器、执行器组成的分布式控制系统）；
        长距离数据采集（如安防摄像头、环境监测传感器的总线通信）；
        多设备组网场景（如智能家居中的灯光、窗帘控制器通过 RS485 总线连接）。


13. CAN通信一主多从的总线仲裁（线与逻辑）

在 CAN 通信中，总线仲裁是确保多节点高效、无冲突通信的关键机制，“线与逻辑” 是其实现基础。以下是关于 CAN 通信一主多从总线仲裁及线与逻辑的详细介绍：

线与逻辑原理
CAN 总线采用差分信号传输，有显性电平和隐性电平两种状态。

显性电平表示逻辑 “0”，此时 CAN_H 和 CAN_L 的电位差约为 2V（CAN_H 为 3.5V，CAN_L 为 1.5V）；

隐性电平表示逻辑 “1”，CAN_H 和 CAN_L 的电平都为 2.5V，电位差为 0V。
线与逻辑的特点是 “有一个 0 则为 0，全部为 1 才为 1”。即只要总线上有一个节点发送显性电平，总线上的电平就为显性；只有当所有节点都发送隐性电平时，总线才呈现隐性电平。这就相当于进行 “与” 运算，显性电平（0）会覆盖隐性电平（1）。

总线仲裁过程
        仲裁起始：当总线处于空闲状态时呈隐性电平，此时任何节点都可以向总线发送显性电平作为帧的开始。如果有两个或两个以上节点同时发送数据，就会产生竞争，仲裁过程便由此开始。
        逐位仲裁：CAN 报文的标识符（ID）决定了优先级，ID 值越小优先级越高。仲裁时，各节点从仲裁段开始，逐位发送自己的 ID，并同时监听总线电平。如果某个节点发送的是显性电平，而总线上的电平也是显性电平，则该节点继续发送下一位；如果某个节点发送的是隐性电平，而总线上的电平是显性电平，则该节点通过回读机制检测到冲突，立即停止发送，进入接收模式。
        仲裁结束：随着仲裁的进行，ID 较小的节点会优先获得总线控制权，继续发送数据，而仲裁失利的节点则停止发送，等待下一次总线空闲时再尝试发送。整个仲裁过程是非破坏性的，不会破坏已经发送到总线上的信号。
        例如，有三个节点同时发送数据，节点 1 的 ID 为 0x15A，节点 2 的 ID 为 0x3D2，节点 3 的 ID 为 0x1F6。仲裁从帧起始位开始，三个 ID 的第 1 位均为显性电平，仲裁没有胜负；接着仲裁第 2 位，节点 3 的 ID 为隐性电平，其他两个 ID 为显性电平，故节点 3 仲裁失败而退出；再接着仲裁第 3 位，剩下两个 ID 电平相同，继续比较第 4 位，这时节点 1 的 ID 为显性电平，而另一个 ID 为隐性电平，故节点 1 仲裁胜出，可继续向总线发送信息。


14. volatile关键字、RTOS中volatile应用场景

volatile 关键字的核心含义

volatile 是 C/C++ 中的一个关键字，用于修饰变量，告诉编译器：该变量的值可能在程序未显式修改的情况下被意外改变（例如被硬件、中断服务程序、多线程 / 任务等外部因素修改）。因此，编译器在优化时不得对该变量进行缓存（如缓存在寄存器中），每次访问必须直接从内存中读取，确保获取的是最新值。

volatile 的作用原理

编译器在编译代码时，会对变量访问进行优化。例如，若一段代码中多次读取同一个变量且未对其修改，编译器可能会将变量值暂存到寄存器中，后续读取直接使用寄存器中的值（减少内存访问，提高效率）。但如果变量被volatile修饰，编译器会禁用这种优化，强制每次读取都从内存获取，避免因变量被外部修改而导致的读取值过期问题。

RTOS 中 volatile 的典型应用场景

在实时操作系统（RTOS）中，多任务并发、中断与任务交互频繁，变量可能被多个执行流（任务、中断）修改，volatile的使用尤为重要。以下是常见场景：

1. 中断服务程序（ISR）与任务共享的变量
  • 场景：中断服务程序（如定时器中断、GPIO 中断）可能修改某个变量，而应用任务需要读取该变量的值。
  • 示例：
    volatile uint32_t interrupt_count = 0;  // 被ISR修改，任务读取的变量

// 中断服务程序
void TIM_IRQHandler(void) {
    interrupt_count++;  // ISR修改变量
}

// RTOS任务
void task1(void *arg) {
    while(1) {
        // 必须直接从内存读取interrupt_count，避免编译器缓存旧值
        printf("中断次数: %d\n", interrupt_count);
        vTaskDelay(100);
    }
}

    若interrupt_count不加volatile，编译器可能认为task1中没有修改该变量，将其值缓存到寄存器，导致无法读取到 ISR 更新的最新值。
2. 多任务共享的标志位 / 状态变量
  • 场景：一个任务修改某个标志位（如data_ready），另一个任务等待该标志位为true时执行操作。
  • 示例：
    volatile bool data_ready = false;  // 任务A修改，任务B读取的标志位

// 任务A：处理数据后设置标志位
void taskA(void *arg) {
    while(1) {
        process_data();
        data_ready = true;  // 通知数据已准备好
        vTaskDelay(500);
    }
}

// 任务B：等待标志位为true后处理
void taskB(void *arg) {
    while(1) {
        if(data_ready) {  // 必须读取最新值
            handle_data();
            data_ready = false;
        }
        vTaskDelay(10);
    }
}

    若data_ready不加volatile，任务 B 可能因编译器优化而一直读取寄存器中的旧值（如false），导致无法响应任务 A 的更新。
3. 硬件寄存器访问
  • 场景：RTOS 中常直接操作硬件寄存器（如 UART 数据寄存器、GPIO 控制寄存器），这些寄存器的值可能被硬件自动修改（如数据接收后寄存器状态变化）。
  • 示例：
    // 假设UART接收数据寄存器地址为0x40001000
volatile uint32_t *UART_RX_REG = (volatile uint32_t *)0x40001000;

void uart_receive_task(void *arg) {
    while(1) {
        // 读取硬件寄存器的最新值（可能被硬件自动更新）
        uint8_t data = *UART_RX_REG;
        process_received_data(data);
    }
}

    硬件寄存器的值可能在程序未显式修改时被硬件改变（如收到新数据），volatile确保每次读取都是寄存器的实时值，避免缓存导致的错误。
4. 避免编译器对 “空循环等待” 的优化
  • 场景：任务中可能通过空循环等待某个条件（如等待硬件初始化完成），若条件变量不加volatile，编译器可能优化掉整个循环。
  • 示例：
    volatile bool init_complete = false;  // 初始化完成标志

void init_task(void *arg) {
    hardware_init();  // 硬件初始化
    init_complete = true;  // 标记初始化完成
    vTaskDelete(NULL);
}

void main_task(void *arg) {
    // 等待初始化完成（若init_complete无volatile，循环可能被编译器优化掉）
    while(!init_complete);
    start_application();
}

    若init_complete无volatile，编译器可能认为循环条件恒为true（因为没有显式修改），直接优化为死循环或跳过，导致程序逻辑错误。

使用 volatile 的注意事项

  1. 不能替代同步机制：volatile仅保证变量的读取是实时的，但不解决多任务并发修改的原子性问题（如count++在多任务中可能导致数据竞争）。需配合互斥锁（mutex）、信号量等 RTOS 同步机制使用。
  2. 避免过度使用：仅对确实可能被外部修改的变量使用volatile，否则会增加内存访问次数，降低程序效率。
  3. 数组和指针：若修饰数组（如volatile int arr[10]），表示数组中每个元素都可能被外部修改；修饰指针（如volatile int *p）表示指针指向的内容可变，而非指针本身可变（指针本身可变需int *volatile p）。

总之，在 RTOS 中，volatile是确保多任务 / 中断与任务之间数据交互正确性的基础工具，尤其适用于共享变量、硬件寄存器访问等场景，但需结合同步机制解决并发问题。

# 驱动开发
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

PoE供电IPC遭遇雷击：浪涌防护设计中的共模干扰陷阱

avatar AI硬件创业社区
cover

被动件降本踩坑实录：换电容品牌后语音模块底噪飙升3dB的硬件真相

avatar AI硬件创业社区
cover

骨传导耳机的双麦降噪困局：漏音抑制与通话拾音如何兼得？

avatar AI硬件创业社区
