1.I²C的输出模式

I²C 的 SDA、SCL 线都是 开漏/开集电极输出（open-drain/open-collector）

开漏输出 ： MCU内部通常集成了MOSFET来控制IO口的开关，对于开漏输出，MOSFET可以开启，控制引脚接地，为低电平，但是如果关闭则会导致引脚悬空(此时引脚的电平进入不确定状态，很显然这样不可靠)，此时内部又加上了一个几十K到几百K的上拉电阻，形成弱上拉(保证MOSFET关闭状态下默认高电平)，此时电流很小，这只适合“保持默认高电平”，不能满足 I²C 高速通信对上升沿的要求。

如果需要外接上拉电阻，建议关闭MCU或者电子器件的内部上拉

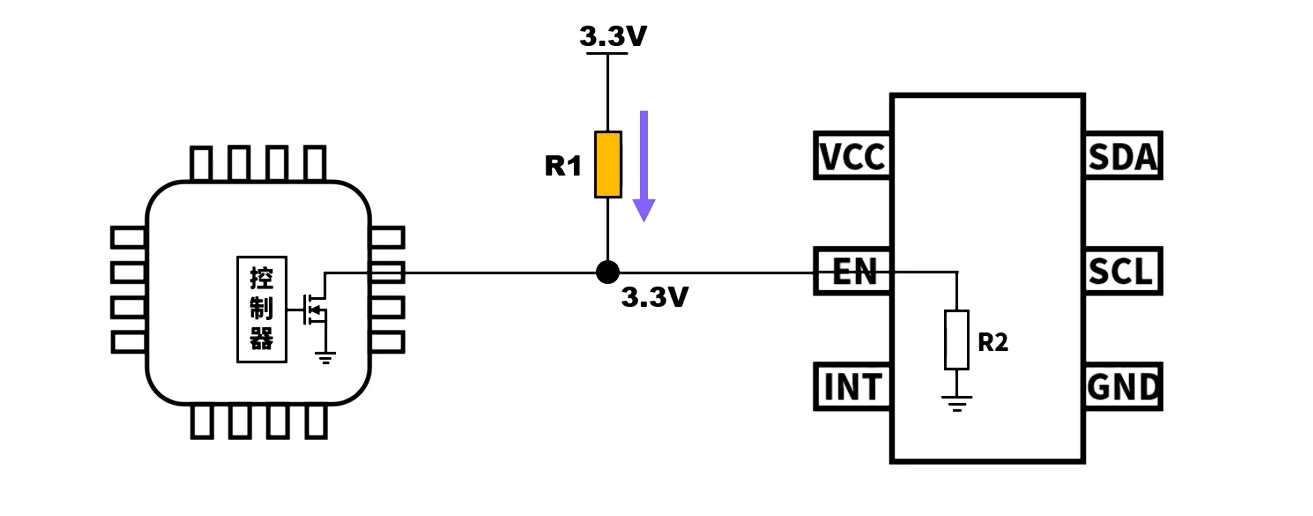

2.电路图分析(非IIC标准电路)

• 图片里面没有表示出MCU内部弱上拉的电路图，但是有外部上拉电路图，并且连接一个电子器件，器件内部的阻抗必须远大于外接的上拉电阻，这样能够极大的减小3.3V流到节点的电流，减小电流就能减小电压损耗，此时就可以保证节点的电压保持在接近3.3V，然后作为高阻输入，R2通常是远大于R1的，R2是让输入保持默认高阻状态，即芯片默认关闭，但是R1 才是保证 IO 能真正输出高电平的关键，所以外接一个上拉电阻用来保证能够上拉输出。

  • 上拉电阻越小 ，上升沿越快（好处），但功耗更大（坏处）。

  • 上拉电阻越大，上升沿越慢，功耗降低，但是如果是IIC快速通讯会导致上升沿速度太慢，信号畸形，通信错误

  • 当内部MOS管打开后，有一个导通电阻(图中未标出)，这个导通电阻非常小，通常为几毫欧到几欧，远小于R2，节点通过低电阻直接接到地，此时电压输出为0，即没有电压经过R2，电子期间不会激活

    • R2就是为了维持输入的高阻态，保证在没有外部驱动的情况下关闭，保持引脚为低电平，即高电平输入来激活电子器件

2.1.MOS管断开的情况下的电路分析：

• VCC — R1 — 节点 — R2 — GND（MOS 断开不参与）
• 这就是一个电阻分压网络，电流为：
  $$I=\frac{V_{CC}}{R_1+R_2}$$
• 节点电压（EN脚电压）为：
  $$V_{EN}=V_{CC}\cdot \frac{R_2}{R_1+R_2}$$
• 为了让 V_BE接近V_CC，需要 R2≫R1:
  $$例：VCC=3.3V,R1=10k\Omega ,R2=100k\Omega ，VCC=3.3V,R1=10k\Omega ,R2=100k\Omega$$
  $$I=\frac{3.3}{110k}\approx 30\mu A,V_{EN}=3.3\cdot \frac{100}{110}\approx 3.0\text{V}$$
• 上拉还要“克服”EN脚的 输入漏电流（设为 I_leak）,MOS 关断时，会有一股很小的直流电流从 VCC 经 R1 → 节点 → R2 → GND 流过，这股电流在节点上形成的分压把节点“抬高”，所以上拉电阻需要考虑到漏电流和抬升的电压
  $$V_{EN}=V_{CC}-I_{pull}\cdot R_1,I_{pull}=I_{leak}+\frac{V_{EN}}{R_2}$$
• 只要 I_leak 很小、R_2很大，I_pull 就很小，V_EN就会非常接近V_CC。

2.2.MOS管闭合的情况下的电路分析：

• VCC — R1 — 节点 — MOS(on) — GND 电流几乎不流向R2，导致R2附近电压全为0
• 大多数MOS闭环导通的电阻会远小于外接上拉电阻，节点电压结算：
  $$V_{EN}=V_{CC}\cdot \frac{R_{DS(on)}}{R_1+R_{DS(on)}}\approx 0$$
• 上拉电流：
  $$I=\frac{V_{CC}}{R_1+R_{DS(on)}}\approx \frac{V_{CC}}{R_1}$$
  $$R_1=10k\Omega ,R_{DS(on)}=50\Omega \Rightarrow V_{EN}\approx 16\text{mV},I\approx 0.33\text{mA}$$
• 开漏只能“拉低”，不会主动拉高。没有 R1，MOS 关断时节点就是悬空（或只被 R2 往地拉）→ 得不到高电平。
• R2 的作用是“默认下拉，防误使能”；R1 的作用是“当 MOS 关断时提供上拉电流，把节点电压抬到高电平”。两者分工不同。

3.如何选择上拉电阻的阻值

低电平到高电平的转化在细分的时间刻度下并不是瞬间完成的，它需要有一个爬升的过程，而上拉电阻越大，爬升的越慢，上拉电阻越小，驱动能力越强，爬升的越快，在IIC标准中，在400KHZ的快速模式下，上升时间 t_r <= 300ns

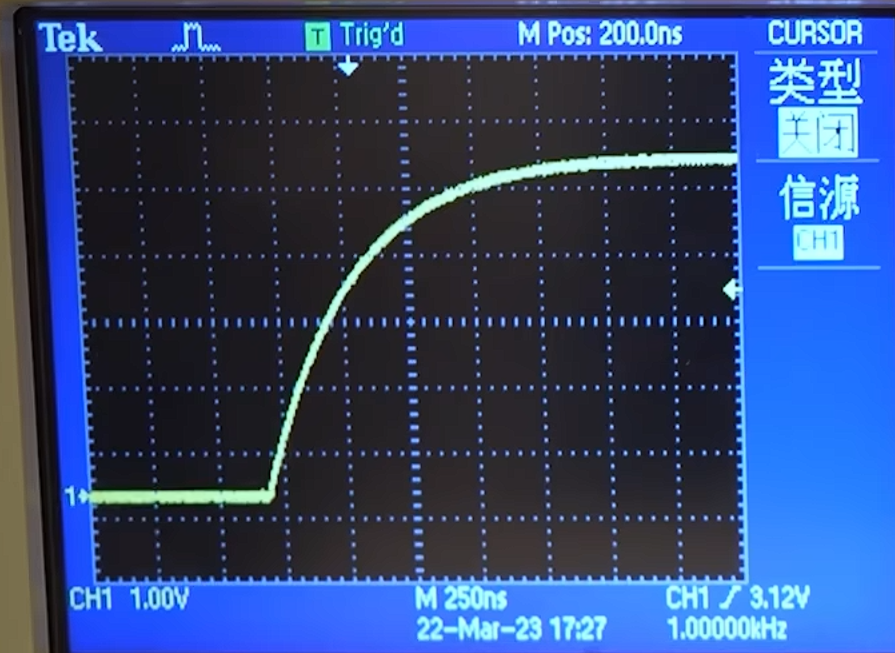

电平上升波形图：

• I²C 总线的信号线（SDA 和 SCL）会受到寄生电容的影响,并且影响高电平的上升速度，高电阻会影响电容的充电速度，这些寄生电容主要来源于：

  • 引脚输入电容：每个设备的 I²C 引脚都会有一定的输入电容，通常为几 pF 到几十 pF。
  • PCB 走线电容：印刷电路板上的走线也会引入电容，通常每厘米约为 1~2 pF。
  • 杜邦线电容：杜邦线的长度和材质会影响电容，通常每厘米约为 50~100 pF/m。

• 可以根据需要挂载的从机数量以及线束的长度，PCB走线的长度估算出总电容

  • 上拉电阻和寄生电容形成一个 RC 电路，所以可以通过RC电路来计算电平上升时间

  • $$tr\approx 2.2\cdot Rp\cdot Ctotal$$

    • $$Rp是上拉电阻；Ctotal是总线电容。$$

  • 根据公式来计算所需的上拉电阻

• 一般建议2.7K到4.7k之间能满足20cm走线的400KHZ高速通信

示例电路：
