一、前言

下文以泰山派RK3566开发板为例

本文系统使用： Ubuntu 20.04.6 LTS

Linux 内核版本为：5.15.0-136-generic

嵌入式Linux学习交流群：1005210698

本文相关源码以及更多免费资料可加群获取

涉及技术栈

软件：DRM

硬件：泰山派RK3566、6寸720*1280 MIPI 屏幕

二、概述

1.drm介绍

DRM是Linux目前主流的图形显示框架，相比FB架构，DRM更能适应当前日益更新的显示硬件。比如FB原生不支持多层合成，不支持VSYNC，不支持DMA-BUF，不支持异步更新，不支持fence机制等等，而这些功能DRM原生都支持。同时DRM可以统一管理GPU和Display驱动，使得软件架构更为统一，方便管理和维护。

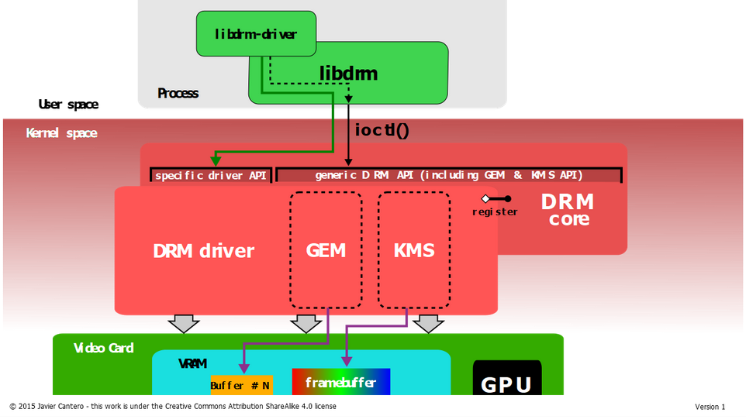

2.DRM显示系统

DRM Framebuffer：

与 framebuffer 一样，DRM Framebuffer 也是一片存放图像的内存区域，且需要设置图像的格式(RGB888,YUV,C8等)以及画布的大小。

CRTC：

CRTC的名字来源于Cathode Ray Tube Controller，中文名为阴极射线显像管控制器。
在DRM显示系统中CRTC会配置display timings和显示分辨率(Planes提供)来扫描framebuffer上的内容，传给Encoder。

Planes：

是一个包含向CRTC发送数据的缓存块的内存对象，每个CRTC必须关联一个Planes，它是CRTC决定采用哪种视频模式的根据—显示分辨率（宽度和高度），像素大小，像素格式，刷新率等。

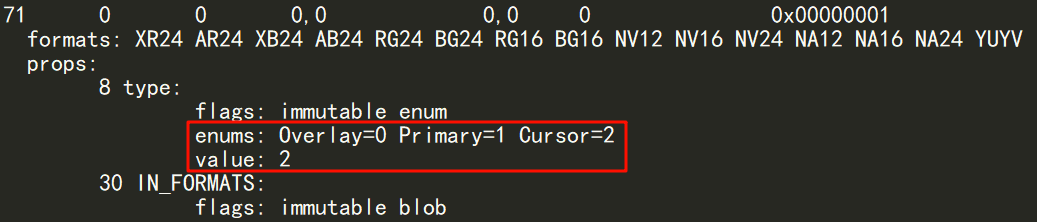

Planes会分为三种类型：
- DRM_PLANE_TYPE_PRIMARY: 主要图层，显示背景或者图像内容，每个CRTC中含一个。
- DRM_PLANE_TYPE_OVERLAY：用于显示叠加、缩放，每个CRTC中含一个以上。
- DRM_PLANE_TYPE_CURSOR：用于显示鼠标，每个CRTC中含0-N个。
通常驱动会把 framebuffer 绑定到 DRM_PLANE_TYPE_PRIMARY 上。
泰山派RK3566有4个 Planes，其中有两个无法正常使用(后文有说明)

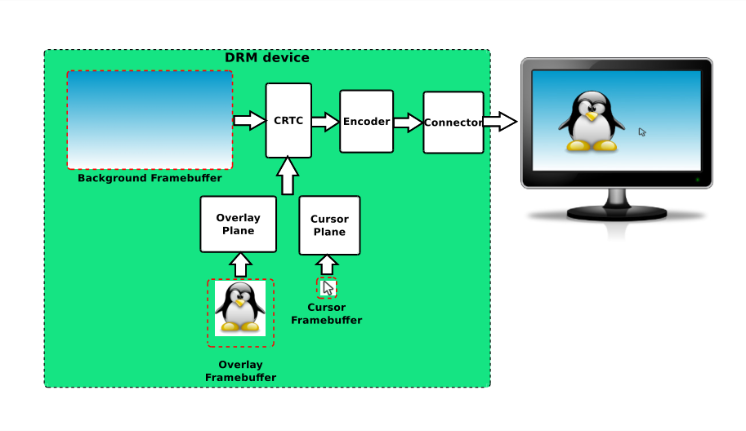

Planes 叠加的现象如下

Encoder：

译为编码器。它的作用就是将 pixel 像素编码（转换）为显示器所需要的信号。

Connector：

译为连接器。Connector 常常对应于物理连接器 (VGA, DVI, FPD-Link, HDMI, DisplayPort, S-Video …) 他会连接将一个物理显示输出设备 (monitor, laptop panel, …) 。与当前物理连接的输出设备相关的信息（如连接状态，EDID数据，DPMS状态或支持的视频模式）也存储在 Connector 内。

3.函数调用结构图

1.传统模式

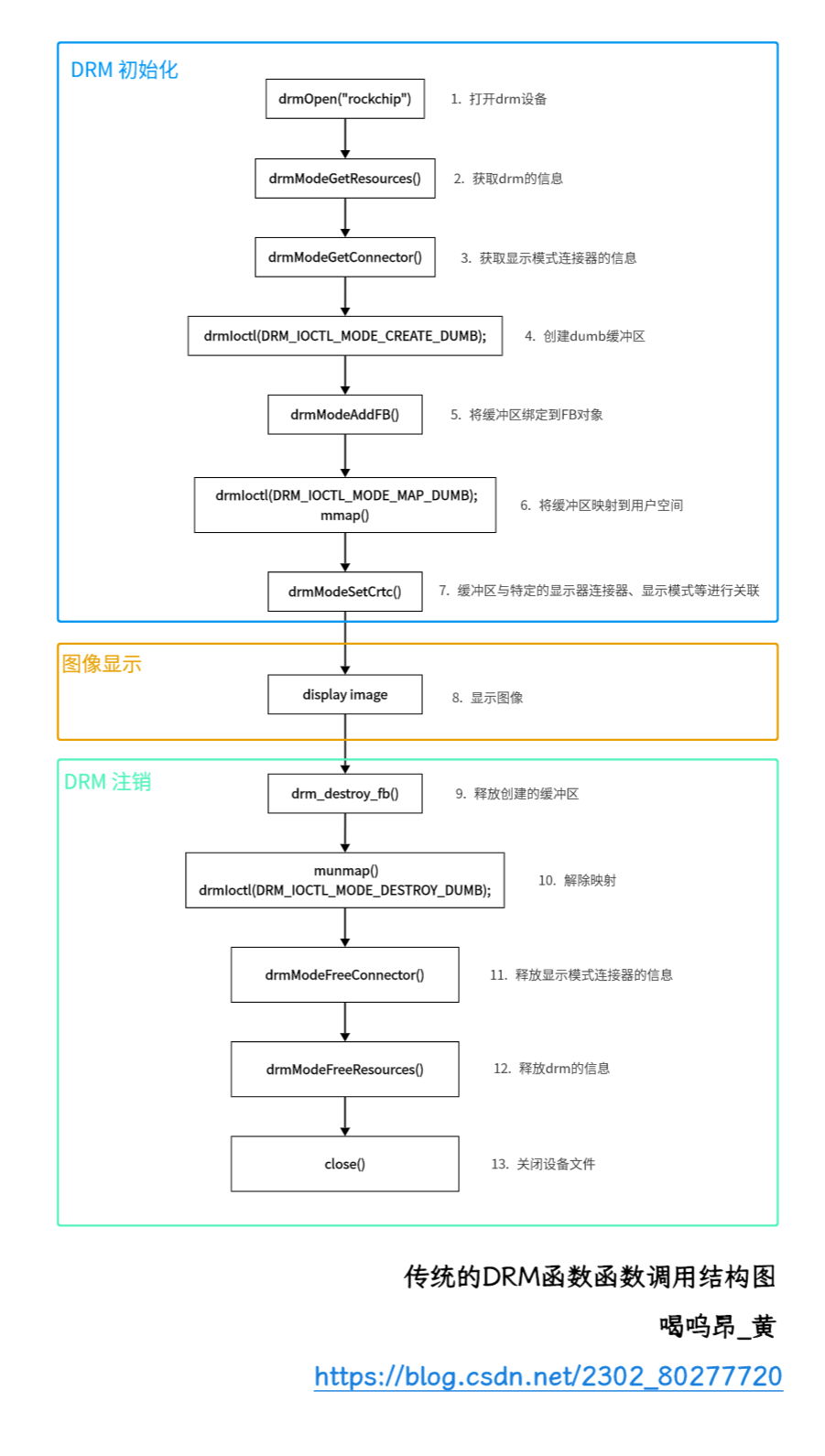

DRM 传统模式的整体的函数调用结构图如下图所示。
单击查看大图

2.原子模式（主流）

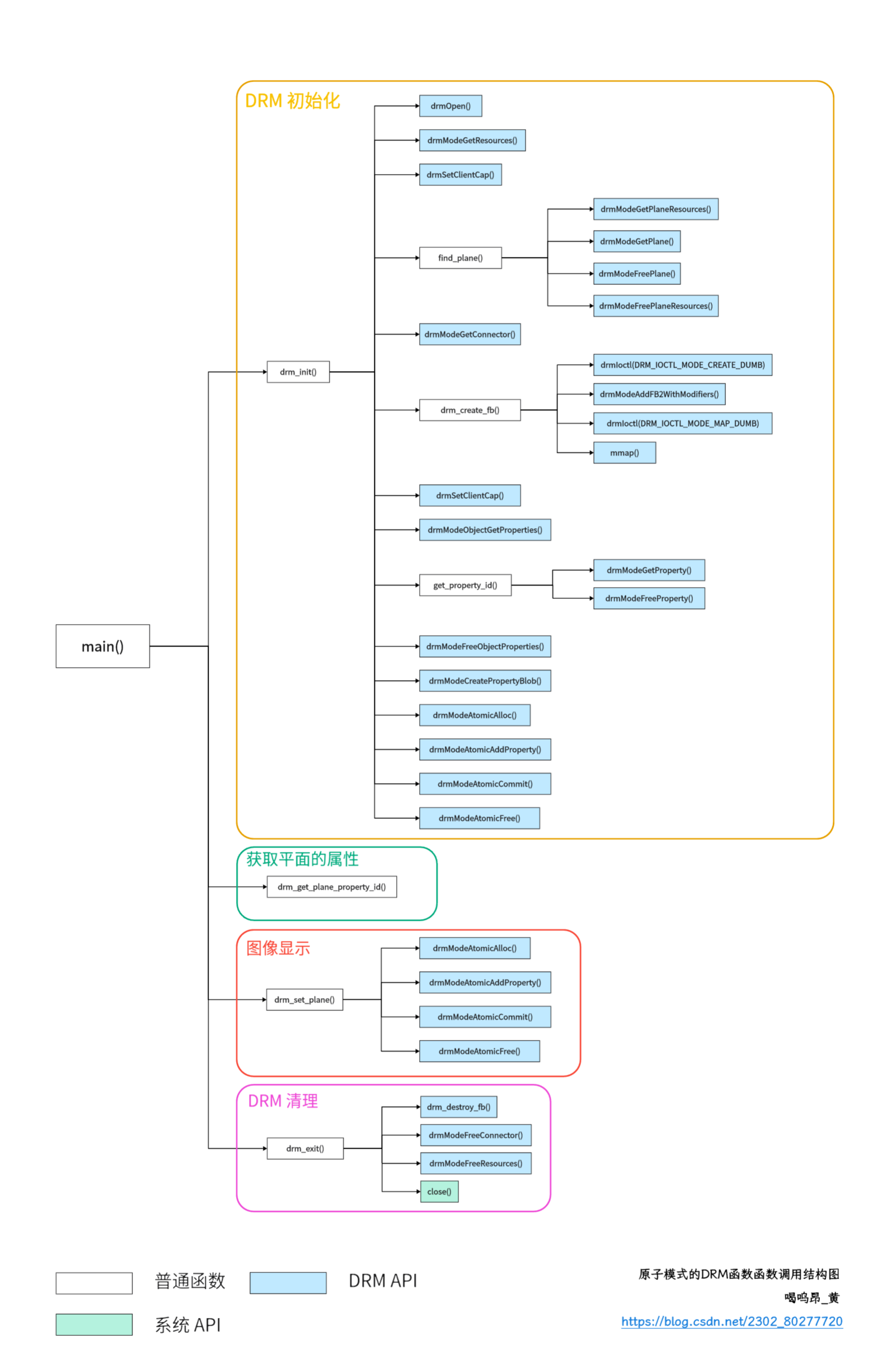

DRM 原子模式的整体的函数调用结构图如下图所示。

原子模式 DRM 函数调用结构.png

单击查看大图

三、主要结构体

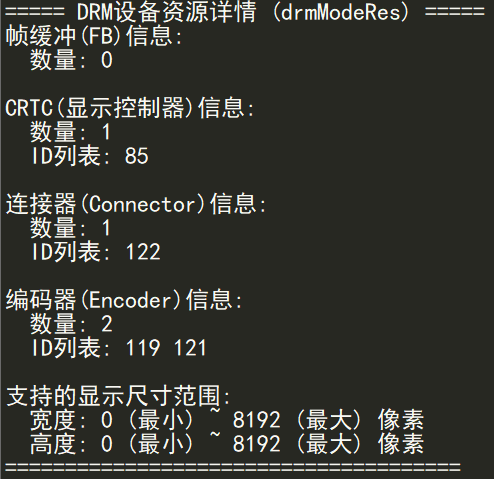

drmModeRes

DRM 显示硬件的资源信息结构体，通过 drmModeGetResources() 函数获取。
应用程序可通过这些信息了解硬件支持的显示资源（如能同时驱动多少个显示器、最大分辨率等），进而进行显示配置（如绑定CRTC、连接器和帧缓冲）。

typedef struct _drmModeRes {
    int count_fbs;           // 已分配的帧缓冲数量
    uint32_t *fbs;           // 帧缓冲ID列表（每个ID唯一标识一个帧缓冲对象）

    int count_crtcs;         // 可用的CRTC硬件数量（决定最多可同时驱动的独立显示设备数）
    uint32_t *crtcs;         // CRTC ID列表

    int count_connectors;    // 可用的物理显示接口数量（如HDMI接口数量）
    uint32_t *connectors;    // 连接器ID列表

    int count_encoders;      // 可用的编码器数量
    uint32_t *encoders;      // 编码器ID列表

    uint32_t min_width;      // 支持的最小水平分辨率（像素）
    uint32_t max_width;      // 支持的最大水平分辨率（像素）
    uint32_t min_height;     // 支持的最小垂直分辨率（像素）
    uint32_t max_height;     // 支持的最大垂直分辨率（像素）
} drmModeRes, *drmModeResPtr;

drmModePlane

DRM中平面的详细信息。
平面是 DRM 原子模式设置中的核心组件，负责将帧缓冲的像素数据传输到 CRTC，支持多层合成、硬件加速等功能。

typedef struct _drmModePlane {
    uint32_t count_formats;    // 平面支持的像素格式数量
    uint32_t *formats;         // 像素格式数组（存储FourCC编码值，如0x34325258对应XRGB8888）
    uint32_t plane_id;         // 平面的唯一标识符

    uint32_t crtc_id;          // 当前绑定的CRTC ID（0表示未绑定任何CRTC）
    uint32_t fb_id;            // 当前绑定的帧缓冲ID（0表示未绑定任何帧缓冲）

    uint32_t crtc_x;           // 平面在CRTC坐标系中的X坐标
    uint32_t crtc_y;           // 平面在CRTC坐标系中的Y坐标
    uint32_t x;                // （已废弃，建议使用src_x）帧缓冲中取图的X坐标
    uint32_t y;                // （已废弃，建议使用src_y）帧缓冲中取图的Y坐标

    uint32_t possible_crtcs;   // 平面可关联的CRTC掩码（位掩码）
                               // 	第n位为1表示该平面支持关联索引为n的CRTC（CRTC在drmModeRes->crtcs数组中的位置）
    uint32_t gamma_size;       // 伽马校正表的大小（元素数量），0表示该平面不支持伽马校正
} drmModePlane, *drmModePlanePtr;

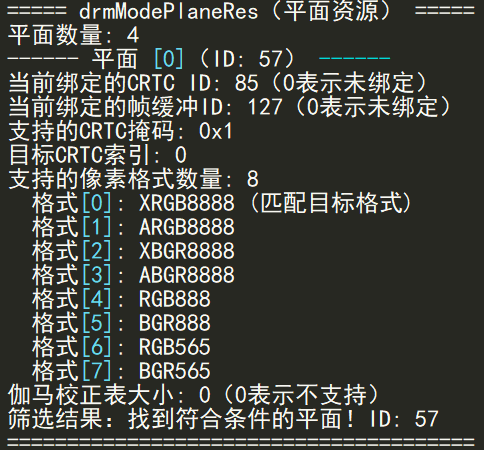

drmModePlaneRes

DRM 显示平面资源信息结构体，通过 drmModeGetPlaneResources() 函数获取。
在 DRM 的 原子模式设置（Atomic Mode Setting） 中，平面是独立于 CRTC 的图像图层，负责将帧缓冲数据合成到显示输出中，支持多层叠加（如前景图层、背景图层、光标图层等）。

typedef struct _drmModePlaneRes {
    uint32_t count_planes;  // 设备支持的硬件平面总数
    uint32_t *planes;       // 平面ID列表（每个ID唯一标识一个硬件平面）
} drmModePlaneRes, *drmModePlaneResPtr;

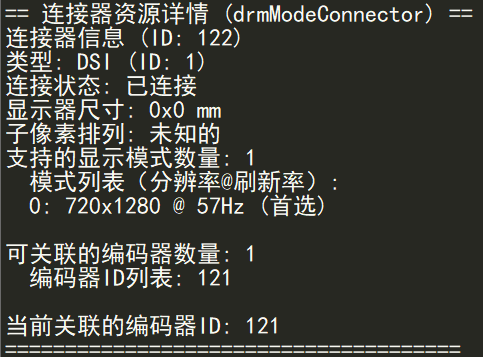

drmModeConnector

DRM 显示连接器信息结构体，通过 drmModeGetConnector() 函数获取。
应用程序可通过它获取显示器的连接状态、支持的分辨率、物理尺寸等关键信息，是配置显示模式的核心数据。

typedef struct _drmModeConnector {
    uint32_t connector_id;          // 连接器唯一ID
    uint32_t encoder_id;            // 当前绑定的编码器ID（当前正在使用的编码器）
    uint32_t connector_type;        // 接口类型（如DRM_MODE_CONNECTOR_HDMI、DRM_MODE_CONNECTOR_DP等）
    uint32_t connector_type_id;     // 同类型接口的序号（区分多个同类型接口）
    drmModeConnection connection;   // 连接状态（如连接/未连接/未知）
    uint32_t mmWidth, mmHeight;     // 显示器物理尺寸（宽/高，单位毫米）
    drmModeSubPixel subpixel;       // 子像素排列（如DRM_MODE_SUBPIXEL_RGB）

    int count_modes;                // 支持的显示模式总数
    drmModeModeInfoPtr modes;       // 显示模式列表（含分辨率、刷新率等）

    int count_props;                // 支持的可配置属性数量
    uint32_t *props;                // 属性ID列表（如亮度、色域等属性的ID）
    uint64_t *prop_values;          // 属性当前值（与props数组对应）

    int count_encoders;             // 兼容的编码器总数
    uint32_t *encoders;             // 兼容的编码器ID列表（可切换绑定的编码器）
} drmModeConnector, *drmModeConnectorPtr;

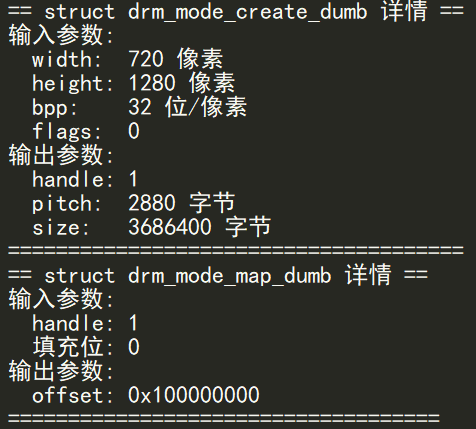

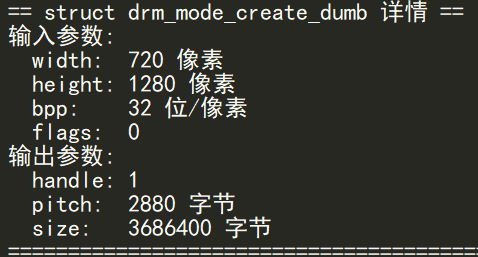

drm_mode_create_dumb

用于创建 DRM 哑缓冲区的结构体。
通过 drmIoctl 的 DRM_IOCTL_MODE_CREATE_DUMB 命令使用，用于创建"哑缓冲区"（dumb buffer）。
哑缓冲区是一种简单的帧缓冲，不依赖硬件加速功能，适用于基础的软件渲染场景（如简单UI绘制）。
它的核心是一块连续的内存区域，应用程序可通过后续的映射操作直接访问像素数据。
相比硬件加速缓冲区（如 GEM/PRIME），哑缓冲区不支持旋转、缩放等硬件操作，也无法被 GPU 直接访问

struct drm_mode_create_dumb {
	__u32 height;  // 缓冲区垂直方向的像素数量
	__u32 width;   // 缓冲区水平方向的像素数量
	__u32 bpp;     /* 每像素的位数，决定色彩精度和格式：
	                 * - 16：常见于低功耗设备，如RGB565
	                 * - 24：RGB888
	                 * - 32：XRGB8888
	                 */
	__u32 flags;   // 创建标志，目前无实际功能，必须设置为0

	__u32 handle;  // 缓冲区句柄
	__u32 pitch;   // 行跨度：一行像素实际占用的字节数
	__u64 size;    // 缓冲区占用的总字节数
};

drm_mode_destroy_dumb

DRM 哑缓冲区销毁请求结构体.
用于 drmIoctl 命令 DRM_IOCTL_MODE_DESTROY_DUMB ，用于释放之前通过 DRM_IOCTL_MODE_CREATE_DUMB 创建的哑缓冲区。

struct drm_mode_destroy_dumb {
    __u32 handle;  // 哑缓冲区句柄
};

drm_mode_map_dumb

DRM 哑缓冲区的内存映射请求结构体。
用于 drmIoctl 的 DRM_IOCTL_MODE_MAP_DUMB 调用，实现对缓冲区的用户空间内存映射。
向内核请求该缓冲区的映射偏移量（offset），再用 mmap 系统调用将其映射到用户空间，获得可直接操作的指针。

struct drm_mode_map_dumb {
    __u32 handle;  // 哑缓冲区的句柄
    __u32 pad;     // 32位填充，确保结构体总大小为8字节（64位对齐）
    __u64 offset;  // 内核返回的虚拟地址偏移量，用于mmap时的offset参数
};

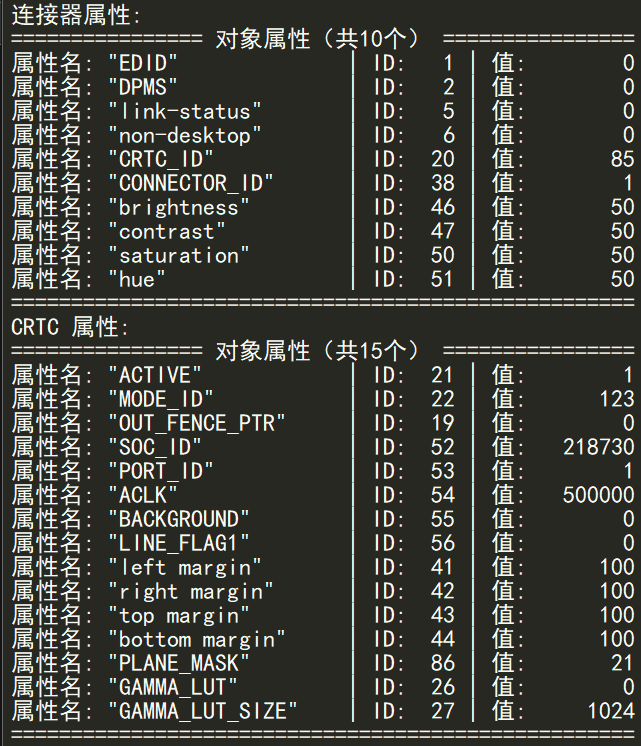

drmModeObjectProperties

DRM 某个对象的属性集合结构体，通过 drmModeObjectGetProperties() 函数获取。
描述 DRM 中某个对象的所有的属性信息（如连接器、编码器、平面、CRTC等），DRM 中的”属性“是对硬件功能的抽象（如亮度、刷新率、缩放模式等）。
不同类型的对象支持的属性不同（如连接器可能有亮度属性，平面可能有缩放属性）。

typedef struct _drmModeObjectProperties {
    uint32_t count_props;      // 当前对象拥有的属性总数
    uint32_t *props;           // 属性ID列表（每个ID对应一个特定属性，如亮度属性ID、缩放属性ID等）
    uint64_t *prop_values;     // 属性值列表（与props数组索引对应，存储每个属性的当前取值）
} drmModeObjectProperties, *drmModeObjectPropertiesPtr;

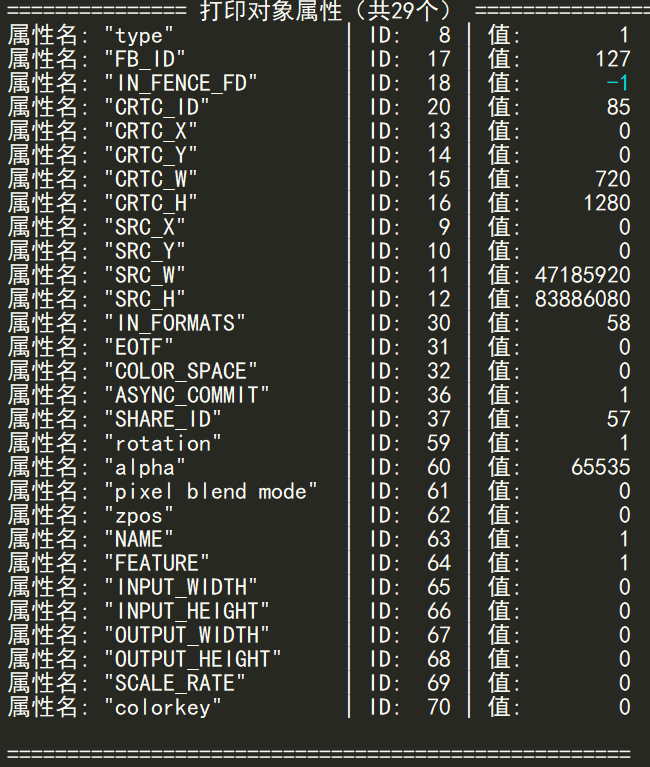

drmModePropertyRes

DRM 单个对象属性的详细信息结构体，通过 drmModeGetProperty() 函数获取。
该结构体描述 DRM 对象（如连接器、CRTC、平面）的单个属性的详细信息。
DRM 中的属性是硬件功能的抽象，应用程序通过属性可查询或配置硬件参数（如调节亮度、设置旋转方向）

typedef struct _drmModeProperty {
    uint32_t prop_id;                  // 属性唯一ID
    uint32_t flags;                    // 属性标志：
	                                       // - DRM_MODE_PROP_READONLY：只读属性（如物理尺寸）
	                                       // - DRM_MODE_PROP_ENUM：枚举类型属性（如旋转模式）
	                                       // - DRM_MODE_PROP_RANGE：范围型属性（如亮度0-255）
	                                       // - DRM_MODE_PROP_BLOB：blob类型（存储复杂数据，如EDID）

    char name[DRM_PROP_NAME_LEN];      // 属性名称

    int count_values;                  // 基础取值数量
    uint64_t *values;                  // 基础取值数组：
	                                       // - 范围型属性：存储最小值、最大值等边界值
	                                       // - blob类型：存储对应blob数据的长度

    int count_enums;                   // 枚举项数量
    struct drm_mode_property_enum *enums; // 枚举项数组

    int count_blobs;                   // blob对象数量
    uint32_t *blob_ids;                // blob对象ID数组
} drmModePropertyRes, *drmModePropertyPtr;

drmModeAtomicReq

DRM 原子模式设置的操作请求结构体。
应用程序通过填充该结构体描述需要修改的属性（如帧缓冲绑定、分辨率切换等），再通过 drmModeAtomicCommit() 提交执行。

struct _drmModeAtomicReq {
    uint32_t cursor;                 // 已添加的属性项计数
    uint32_t size_items;             // 数组items的总容量
    drmModeAtomicReqItemPtr items;   // 属性修改项数组，每个元素描述一个“对象-属性-值”的修改请求
}drmModeAtomicReq, *drmModeAtomicReqPtr;

四、主要API函数

drmOpen()

打开指定的 DRM 设备。

函数原型：

int drmOpen(const char *name, const char *busid)

参数说明：

name：要打开的 DRM 设备名称（或驱动名称）：
- NULL：自动选择第一个可用的 DRM 设备。
- 具体驱动名，用于指定打开特定驱动的设备。（泰山派RK3566使用 rockchip)
- 设备节点名：如 "card0"（对应 /dev/dri/card0），直接指定设备节点。
busid：设备的总线 ID（用于多设备场景下精确匹配），通常设为 NULL：
- NULL：忽略总线 ID，仅根据 name 匹配设备。
- 具体总线 ID：如 PCI 设备的 "PCI:0:2:0"，用于系统中存在多个同类型设备时精确选择。

drmModeGetResources()

获取 DRM 设备的整体显示资源信息（包括帧缓冲、CRTC、连接器、编码器等硬件组件的数量及 ID 列表）。

函数原型：

drmModeResPtr drmModeGetResources(int fd)

参数说明：

fd：DRM 设备文件描述符。

drmModeFreeResources()

释放通过 drmModeGetResources() 获取的 DRM 设备整体资源信息结构体（drmModeRes）所占用的内存。

函数原型：

void drmModeFreeResources(drmModeResPtr res)

参数说明：

res：由 drmModeGetResources() 返回的设备资源结构体指针，指向需要释放的内存。

drmModeGetConnector()

获取指定连接器的详细信息（如连接状态、支持的显示模式、关联的编码器等）。

函数原型：

drmModeConnectorPtr drmModeGetConnector(int fd, uint32_t connector_id)

参数说明：

fd：DRM 设备文件描述符。
connector_id：要查询的连接器 ID，可从 drmModeRes 结构体的 connectors 数组中获取。

drmModeFreeConnector()

释放通过 drmModeGetConnector() 获取的连接器信息结构体 drmModeConnector 所占用的内存。

函数原型：

void drmModeFreeConnector(drmModeConnectorPtr connector)

参数说明：

connector：由 drmModeGetConnector() 返回的连接器信息结构体指针，指向需要释放的内存。

drmSetClientCap()

配置 DRM 客户端的特定功能或能力（如启用原子模式设置、设置最大帧缓冲数量等）。

函数原型：

int drmSetClientCap(int fd, uint64_t capability, uint64_t value)

参数说明：

fd：DRM 设备文件描述符。
capability：要配置的功能类型（能力标识），常用值包括：
- DRM_CLIENT_CAP_ATOMIC：启用原子模式设置功能。
- DRM_CLIENT_CAP_UNIVERSAL_PLANES：启用通用平面支持。
- DRM_CLIENT_CAP_MAX_BUFFER：设置客户端可分配的最大帧缓冲数量。
value：功能的配置值，根据 capability 类型确定。

drmModeGetPlaneResources()

原子模式下获取 DRM 设备支持的所有硬件平面（plane）资源信息（包括平面数量及 ID 列表）。

函数原型：

drmModePlaneResPtr drmModeGetPlaneResources(int fd)

参数说明：

fd：DRM 设备文件描述符。

drmModeFreePlaneResources()

原子模式下释放通过 drmModeGetPlaneResources() 获取的平面资源信息结构体 drmModePlaneResPtr 所占用的内存。

函数原型：

void drmModeFreePlaneResources(drmModePlaneResPtr res)

参数说明：

res：由 drmModeGetPlaneResources() 返回的平面资源结构体指针，指向需要释放的内存。

drmModeGetPlane

用于获取指定平面的详细属性信息。

函数原型：

drmModePlanePtr drmModeGetPlane(int fd, uint32_t plane_id);

参数说明

fd：DRM 设备文件描述符。
plane_id：目标平面的唯一标识符。

drmModeFreePlane

用于释放获取指定的平面。

函数原型：

void drmModeFreePlane( drmModePlanePtr ptr )

参数说明

plane_id：目标平面的唯一标识符。

drmIoctl()

执行 DRM 相关的 IO 控制命令，是应用程序与 DRM 内核驱动交互的底层接口，用于完成创建 / 销毁帧缓冲、模式设置、属性配置等核心操作。

函数原型：

int drmIoctl(int fd, unsigned long request, void *arg)

参数说明：

fd：DRM 设备文件描述符。
request：要执行的 DRM IO 控制命令，常用命令包括：
- DRM_IOCTL_MODE_CREATE_DUMB：创建哑缓冲区（dumb buffer）。
- DRM_IOCTL_MODE_MAP_DUMB：获取哑缓冲区的映射偏移量（用于后续 mmap ）。
- DRM_IOCTL_MODE_DESTROY_DUMB：销毁哑缓冲区。
- DRM_IOCTL_MODE_SETCRTC：设置 CRTC（显示控制器）的显示模式（传统模式设置）。
- DRM_IOCTL_MODE_ADDFB：将帧缓冲与 CRTC 关联（传统模式设置）。
arg：指向与命令对应的结构体指针，结构体类型由 request 决定。

drmModeAddFB()

传统模式下将帧缓冲（framebuffer）与 DRM 设备关联，使其可被 CRTC（显示控制器）使用，是设置绑定帧缓冲的关键函数。
最早期的帧缓冲注册函数，支持基本的帧缓冲创建，适用于简单像素格式（如 XRGB8888、RGB565 等）。
不支持多平面像素格式（如 YUV420 等需分离亮度 / 色度平面的格式），也不支持缓冲区布局修饰符

函数原型：

int drmModeAddFB(int fd, uint32_t width, uint32_t height, uint8_t depth, uint8_t bpp, uint32_t pitch, uint32_t bo_handle, uint32_t *fb_id)

参数说明：

fd：DRM 设备文件描述符。
width：帧缓冲的宽度。
height：帧缓冲的高度。
depth：帧缓冲的颜色深度（位 / 像素），通常与 bpp 相同或略小（如 RGB888 的 depth 为 24）。
bpp：每像素位数，如 32（XRGB8888）、24（RGB888）、16（RGB565）。
pitch：帧缓冲的行跨度（一行像素占用的字节数）。
bo_handle：帧缓冲的内存对象句柄。
fb_id：指向存储新创建的帧缓冲 ID 的变量，后续用于绑定到 CRTC。

drmModeAddFB2()

用于注册支持多平面像素格式的帧缓冲对象，在 drmModeAddFB 基础上扩展，支持 YUV420 等多平面格式，无需单独指定颜色深度和每像素位数，通过像素格式代码统一描述格式。
不过一般建议直接使用 drmModeAddFB2WithModifiers() 函数，因为 drmModeAddFB2() 函数里面是直接调用 drmModeAddFB2WithModifiers() 的。

函数原型：

int drmModeAddFB2(int fd, uint32_t width, uint32_t height, uint32_t pixel_format, const uint32_t *handles, const uint32_t *pitches, const uint32_t *offsets, uint32_t *fb_id, uint32_t flags)

参数说明：

fd：DRM 设备文件描述符。
width：帧缓冲的宽度。
height：帧缓冲的高度。
pixel_format：像素格式代码，使用 DRM 定义的标准格式。
handles：缓冲区句柄数组（多平面格式时，每个平面对应一个句柄）。
pitches：行跨度数组（每个平面的每行像素占用的字节数）。
offsets：偏移量数组（多平面格式时，每个平面相对于缓冲区起始地址的偏移）。
fb_id：存储新创建的帧缓冲 ID 的变量，后续用于绑定到 CRTC 或平面。
flags：标志位，目前预留未使用，通常设为 0。

drmModeAddFB2WithModifiers()

扩展 drmModeAddFB2 功能，支持缓冲区布局修饰符（modifiers），用于注册支持多平面格式及硬件特定内存布局（如 tiled、压缩格式）的帧缓冲对象，是原子模式设置的核心函数。

函数原型：

int drmModeAddFB2WithModifiers(int fd, uint32_t width, uint32_t height, uint32_t pixel_format, const uint32_t *handles, const uint32_t *pitches, const uint32_t *offsets, const uint64_t *modifiers, uint32_t *fb_id, uint32_t flags)

参数说明：

fd：DRM 设备文件描述符。
width：帧缓冲的宽度。
height：帧缓冲的高度。
pixel_format：像素格式代码，同 drmModeAddFB2。
handles：缓冲区句柄数组，同 drmModeAddFB2，每个元素对应一个平面的内存句柄。
pitches：行跨度数组，同 drmModeAddFB2 ，每个元素对应一个平面的行字节数。
offsets：平面偏移量数组，同 drmModeAddFB2，指定各平面的偏移量。
modifiers：修饰符数组，每个元素对应一个平面的内存布局修饰符（如DRM_FORMAT_MOD_LINEAR 表示线性布局，或硬件特定的 tiled 修饰符），与 handles 数组长度一致。
fb_id：存储新创建的帧缓冲 ID 的变量。
flags：标志位，预留未使用，通常设为 0。

drmModeRmFB()

删除通过创建的帧缓冲对象（framebuffer），释放其占用的资源，是帧缓冲生命周期管理的收尾函数。

函数原型：

int drmModeRmFB(int fd, uint32_t fb_id)

参数说明：

fd：DRM 设备文件描述符。
fb_id：要移除的帧缓冲 ID。

drmModeSetCrtc()

传统模式下设置中配置 CRTC 的显示参数，包括绑定帧缓冲、设置显示位置、关联连接器及指定显示模式。

函数原型：

int drmModeSetCrtc(int fd, uint32_t crtcId, uint32_t bufferId,
                   uint32_t x, uint32_t y, uint32_t *connectors, int count,
                   drmModeModeInfoPtr mode);

参数说明：

fd：DRM 设备文件描述符。
crtcId：目标 CRTC 的 ID，指定要配置的显示控制器。
bufferId：要绑定到 CRTC 的帧缓冲ID；若为 0，将关闭 CRTC 输出（黑屏）。
x：帧缓冲在 CRTC 上的水平起始位置，通常设为 0（从左上角开始显示）。
y：帧缓冲在 CRTC 上的垂直起始位置，通常设为 0。
connectors：连接器 ID 数组，指定要与当前 CRTC 关联的连接器（如 HDMI、LVDS 接口）。
count：关联的连接器数量。
mode：显示模式指针，指定分辨率、刷新率等参数；若为NULL，使用当前模式。

drmModeObjectGetProperties()

获取 DRM 对象（如 CRTC、连接器、平面、帧缓冲等）的属性信息（包括属性 ID、当前值、支持的可能值等），是查询和配置 DRM 对象属性的核心函数，尤其在原子模式设置中频繁使用。

函数原型：

drmModeObjectPropertiesPtr drmModeObjectGetProperties(int fd, uint32_t object_id, uint32_t object_type)

参数说明：

fd：DRM 设备文件描述符。
object_id：目标对象的 ID。
object_type：目标对象的类型，指定为以下宏之一：
- DRM_MODE_OBJECT_CRTC：CRTC（显示控制器）对象。
- DRM_MODE_OBJECT_CONNECTOR：连接器对象。
- DRM_MODE_OBJECT_PLANE：平面对象。
- DRM_MODE_OBJECT_FB：帧缓冲对象。
- DRM_MODE_OBJECT_ENCODER：编码器对象。

drmModeFreeObjectProperties()

用于释放由drmModeObjectGetProperties()函数分配的对象属性信息结构体所占用的内存。

函数原型：

void drmModeFreeObjectProperties(drmModeObjectPropertiesPtr props)

参数说明：

props：由 drmModeObjectGetProperties() 返回的 drmModeObjectPropertiesPtr 类型指针，指向需要释放的对象属性结构体。

drmModeGetProperty()

原子模式下获取指定 DRM 属性的详细元信息（如属性名称、类型、取值范围、枚举项等），用于解析 drmModeObjectProperties 返回的属性 ID 和值的具体含义。

函数原型：

drmModePropertyPtr drmModeGetProperty(int fd, uint32_t property_id)

参数说明：

fd：DRM 设备文件描述符。
prop_id：要查询的属性 ID。

drmModeFreeProperty()

用于释放由drmModeGetProperty()函数分配的属性信息结构体所占用的内存，避免内存泄漏。

函数原型：

void drmModeFreeProperty(drmModePropertyPtr prop)

prop：由 drmModeGetProperty() 返回的 drmModePropertyPtr 类型指针，指向需要释放的属性信息结构体

drmModeCreatePropertyBlob()

原子模式下创建一个 DRM blob 对象，用于存储复杂或变长数据（如 EDID 信息、自定义时序参数等），这些数据可作为属性值关联到 DRM 对象（如连接器、CRTC）。

函数原型：

int drmModeCreatePropertyBlob(int fd, const void *data, size_t length, uint32_t *id)

参数说明：

fd：DRM 设备文件描述符。
data：指向要存储在 blob 中的数据的指针（如 EDID 数据缓冲区）。
size：data 指向的数据的字节长度。
blob_id：存储新创建的 blob 对象 ID 的变量，后续可通过该 ID 引用此 blob。

drmModeAtomicAlloc()

分配一个 DRM 原子操作请求结构体（drmModeAtomicReq），用于封装原子模式设置中的一系列属性修改操作，是原子模式配置的起点。

函数原型：

drmModeAtomicReqPtr drmModeAtomicAlloc(void)

drmModeAtomicFree()

释放通过 drmModeAtomicAlloc() 分配的原子操作请求结构体所占用的内存，避免内存泄漏。

函数原型：

void drmModeAtomicFree(drmModeAtomicReqPtr req)

参数说明：

req：原子操作请求结构体指针，指向需要释放的内存。

drmModeAtomicAddProperty()

原子模式下请求结构体中添加一个属性修改项，用于指定某个 DRM 对象（如 CRTC、平面、连接器）的属性值，是构建原子操作序列的核心函数。

函数原型：

int drmModeAtomicAddProperty(drmModeAtomicReqPtr req, uint32_t object_id, uint32_t property_id, uint64_t value)

参数说明：

req：原子操作请求结构体指针，用于存储属性修改项。
object_id：目标对象的 ID（如平面 ID、CRTC ID、连接器 ID 等），指定要修改属性的对象。
prop_id：要修改的属性 ID，如平面的FB_ID（帧缓冲绑定）、CRTC_ID（关联的显示控制器）等。
value：属性的目标值，需与属性类型匹配。

drmModeAtomicCommit()

提交原子模式下请求，使所有通过 drmModeAtomicAddProperty() 添加的属性修改项原子性地生效，确保显示配置的一致性，是原子模式设置的核心提交函数。

函数原型：

int drmModeAtomicCommit(int fd, drmModeAtomicReqPtr req, uint32_t flags, void *user_data)

参数说明：

fd：DRM 设备文件描述符。
req：原子操作请求结构体指针。
flags：提交标志，控制提交行为，常用值：
- DRM_MODE_ATOMIC_NONBLOCK：非阻塞模式提交，函数立即返回，不等待硬件完成操作。
- DRM_MODE_ATOMIC_ALLOW_MODESET：允许在此次提交中包含模式设置操作（如分辨率切换）。
- DRM_MODE_ATOMIC_TEST_ONLY：仅测试配置有效性，不实际应用修改（用于预检查）。
user_data：用户数据指针，通常设为NULL，部分驱动可能用其传递额外信息。

五、代码编写

1.传统模式

1.DRM初始化

1. 打开drm设备

// 设备会随设备树的更改而改变, 多个设备时，请留一下每个屏幕设备对应的drm设备
fd = drmOpen("rockchip", NULL);

在这里插入图片描述

2. 获取drm的信息

res     = drmModeGetResources(fd);
crtc_id = res->crtcs[0];
conn_id = res->connectors[0];

printf("===== DRM设备资源详情 (drmModeRes) =====\n");
printf("帧缓冲(FB)信息:\n");
printf("  数量: %d\n", res->count_fbs);
if (res->count_fbs > 0 && res->fbs) {
	printf("  ID列表: ");
	for (int i = 0; i < res->count_fbs; i++)
		printf("%u ", res->fbs[i]);
	printf("\n");
}
printf("\nCRTC(显示控制器)信息:\n");
printf("  数量: %d\n", res->count_crtcs);
if (res->count_crtcs > 0 && res->crtcs) {
	printf("  ID列表: ");
	for (int i = 0; i < res->count_crtcs; i++)
		printf("%u ", res->crtcs[i]);
	printf("\n");
}
printf("\n连接器(Connector)信息:\n");
printf("  数量: %d\n", res->count_connectors);
if (res->count_connectors > 0 && res->connectors) {
	printf("  ID列表: ");
	for (int i = 0; i < res->count_connectors; i++)
		printf("%u ", res->connectors[i]);
	printf("\n");
}
printf("\n编码器(Encoder)信息:\n");
printf("  数量: %d\n", res->count_encoders);
if (res->count_encoders > 0 && res->encoders) {
	printf("  ID列表: ");
	for (int i = 0; i < res->count_encoders; i++)
		printf("%u ", res->encoders[i]);
	printf("\n");
}
printf("\n支持的显示尺寸范围:\n");
printf("  宽度: %u (最小) ~ %u (最大) 像素\n", res->min_width, res->max_width);
printf("  高度: %u (最小) ~ %u (最大) 像素\n", res->min_height, res->max_height);
printf("======================================\n\n");

在这里插入图片描述

3. 获取显示模式连接器的信息

conn       = drmModeGetConnector(fd, conn_id);
buf.width  = conn->modes[0].hdisplay;
buf.height = conn->modes[0].vdisplay;

printf("== 连接器资源详情 (drmModeConnector) ==\n");
printf("连接器信息 (ID: %u)\n", conn->connector_id);
printf("类型: %s (ID: %u)\n", get_connector_type(conn->connector_type), conn->connector_type_id);
printf("连接状态: %s\n", conn->connection == DRM_MODE_CONNECTED ? "已连接" : "未连接");
printf("显示器尺寸: %ux%u mm\n", conn->mmWidth, conn->mmHeight);
printf("子像素排列: %s\n", get_sub_format(conn->subpixel));
printf("支持的显示模式数量: %d\n", conn->count_modes);
if (conn->count_modes > 0) {
	printf("  模式列表（分辨率@刷新率）:\n");
	for (int i = 0; i < conn->count_modes; i++)
	printf("  %d: %ux%u @ %dHz %s\n", i,
			conn->modes[i].hdisplay, conn->modes[i].vdisplay, conn->modes[i].vrefresh,
			(conn->modes[i].flags & DRM_MODE_TYPE_PREFERRED) ? "(首选)" : "");
}
printf("\n可关联的编码器数量: %d\n", conn->count_encoders);
if (conn->count_encoders > 0) {
	printf("  编码器ID列表: ");
	for (int i = 0; i < conn->count_encoders; i++)
		printf("%u ", conn->encoders[i]);
	printf("\n");
}
printf("\n当前关联的编码器ID: %u\n", conn->encoder_id);
printf("======================================\n\n");

在这里插入图片描述

4. 创建 dumb 缓冲区，并绑定到 FB 对象

// 创建一个缓冲区，像素格式为 XRGB888
buf.create.width  = buf.width;
buf.create.height = buf.height;
buf.create.bpp    = 32;

// 返回 handle，pitch，size
drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &buf.create);

printf("== struct drm_mode_create_dumb 详情 ==\n");
printf("输入参数:\n");
printf("  width:  %u 像素\n", buf.create.width);
printf("  height: %u 像素\n", buf.create.height);
printf("  bpp:    %u 位/像素\n", buf.create.bpp);
printf("  flags:  %u\n", buf.create.flags);
printf("输出参数:\n");
printf("  handle: %u\n", buf.create.handle);
printf("  pitch:  %u 字节\n", buf.create.pitch);
printf("  size:   %llu 字节\n", (unsigned long long)buf.create.size);
printf("========================================\n");

// 将缓冲区绑定到一个FB对象
buf.pitch  = buf.create.pitch;
buf.size   = buf.create.size;
buf.handle = buf.create.handle;
drmModeAddFB(fd, buf.width, buf.height, 24, buf.create.bpp, buf.pitch, buf.handle, &buf.fb_id);

在这里插入图片描述

5. 将缓冲区映射到用户空间

buf.map.handle = buf.create.handle;
drmIoctl(fd, DRM_IOCTL_MODE_MAP_DUMB, &buf.map);

printf("== struct drm_mode_map_dumb 详情 ==\n");
printf("输入参数:\n");
printf("  handle: %u\n", buf.map.handle);
printf("  填充位: %u\n", buf.map.pad);
printf("输出参数:\n");
printf("  offset: 0x%llx\n", (unsigned long long)buf.map.offset);
printf("====================================\n");

buf.vaddr = mmap(0, buf.create.size, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.map.offset);

在这里插入图片描述

6. 缓冲区与特定的显示器连接器、显示模式等进行关联

drmModeSetCrtc(fd, crtc_id, buf.fb_id, 0, 0, &conn_id, 1, &conn->modes[0]);

2.显示图像

可以看到全屏的红色

for (i = 0; i < buf.width * buf.height; i++)
	buf.vaddr[i] = RED;

3.清理资源

struct drm_mode_destroy_dumb destroy = {0};
drmModeRmFB(fd, buf.fb_id);
munmap(buf.vaddr, buf.size);
destroy.handle = buf.handle;
drmIoctl(fd, DRM_IOCTL_MODE_DESTROY_DUMB, &destroy);
drmModeFreeConnector(conn);
drmModeFreeResources(res);
close(fd);

2.原子模式（主流）

1. 初始化与资源获取

1. 打开 DRM 设备

fd = drmOpen("rockchip", NULL);
printf("DRM设备打开成功：fd=%d\n", fd);

在这里插入图片描述

2. 获取drm的信息

res = drmModeGetResources(fd);
drmModeRes_print();

在这里插入图片描述

3. 选择 CRTC 和连接器

crtc_id = res->crtcs[0];         // 第一个CRTC的ID
conn_id = res->connectors[0];    // 第一个连接器的ID
printf("\n选中的CRTC ID: %u, 连接器ID: %u\n", crtc_id, conn_id);

在这里插入图片描述

4. 开启通用平面支持，并获取平面资源

drmSetClientCap(fd, DRM_CLIENT_CAP_UNIVERSAL_PLANES, 1);  // 开启通用平面支持

// 根据图像格式寻找平面
uint32_t format = DRM_FORMAT_XRGB8888;
plane_res = drmModeGetPlaneResources(fd);
for (int i = 0; i < plane_res->count_planes; ++i) {
	plane = drmModeGetPlane(fd, current_plane_id);
	for (int j = 0; j < plane->count_formats; ++j)
            if (plane->formats[j] == format)
                break;
    plane_id = plane->plane_id;
    drmModeFreePlane(plane);
}
drmModeFreePlaneResources(plane_res);

在这里插入图片描述

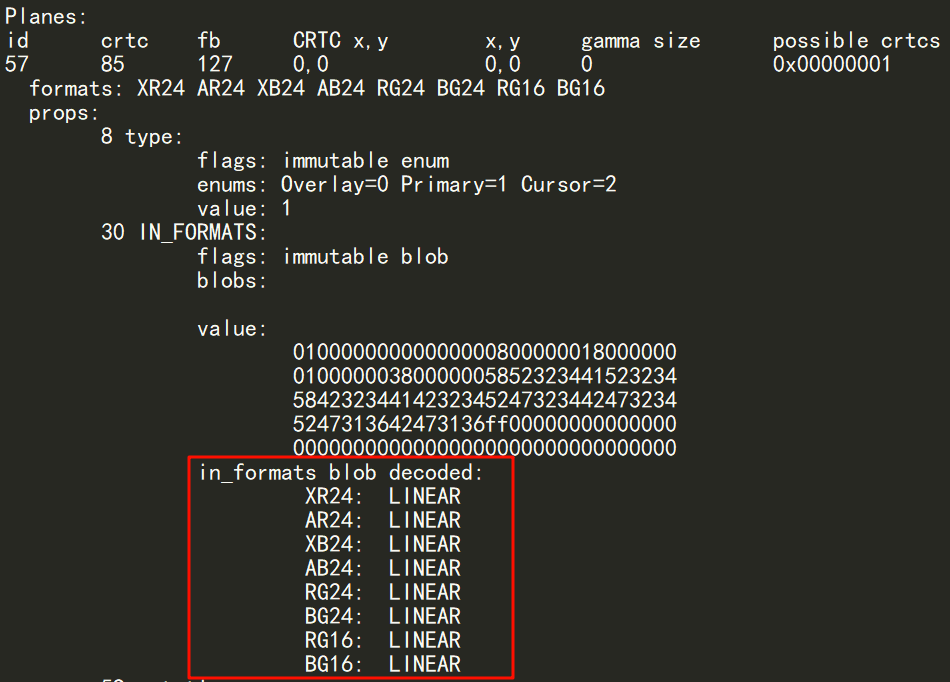

注意！！！(可通过 modetest 命令查看屏幕信息)

平面1所在层是光标层，通常不支持全屏分辨率，在 drmModeAtomicCommit() 会提交失败。
而平面4虽在覆盖层，但和平面1一样，布局格式是块布局(ARM_BLOCK_SIZE=16x16)，不支持全屏分辨率。

如果要是用块布局，必须得在 drmModeAddFB2WithModifiers() 中配置 cmodifiers
平面0和2则是线性布局(LINEAR)，即像素数据在内存中连续存储，这是大多数应用（如图形渲染、视频播放）的默认要求。

5. 获取连接器详细信息

conn = drmModeGetConnector(fd, conn_id);
drmModeConnector_print();

在这里插入图片描述

6. 创建并设置帧缓冲

// 创建缓冲区
buf.create.width  = conn->modes[0].hdisplay;
buf.create.height = conn->modes[0].vdisplay;
buf.create.bpp    = 32;
drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &buf.create);
drm_mode_create_dumb_print();

// 将缓冲区注册为帧缓冲
uint32_t handles[2] = {bo->handle, 0};
uint32_t pitches[2] = {bo->pitch, 0};
uint32_t offsets[2] = {0};
buf.pitch  = buf.create.pitch;     // 保存行跨度
buf.size   = buf.create.size;      // 保存总大小
buf.handle = buf.create.handle;    // 保存句柄
ret = drmModeAddFB2WithModifiers(fd, bo->width, bo->height, format, handles, pitches, offsets, NULL, &bo->fb_id, 0);

// 映射哑缓冲区到用户空间
buf.map.handle = buf.create.handle;
drmIoctl(fd, DRM_IOCTL_MODE_MAP_DUMB, &buf.map);
drm_mode_map_dumb_print();

buf.vaddr = mmap(0, buf.create.size, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.map.offset);

在这里插入图片描述

7. 开启原子模式支持

drmSetClientCap(fd, DRM_CLIENT_CAP_ATOMIC, 1);

8. 获取连接器和 CRTC 属性

// 获取连接器属性, 关联CRTC的属性ID
props = drmModeObjectGetProperties(fd, conn_id, DRM_MODE_OBJECT_CONNECTOR);
pc.property_crtc_id = get_property_id(fd, props, "CRTC_ID");
drmModeFreeObjectProperties(props);

// 获取CRTC属性, 激活CRTC的属性ID 设置模式的属性ID
props = drmModeObjectGetProperties(fd, crtc_id, DRM_MODE_OBJECT_CRTC);
pc.property_active  = get_property_id(fd, props, "ACTIVE");
pc.property_mode_id = get_property_id(fd, props, "MODE_ID");
drmModeFreeObjectProperties(props);

在这里插入图片描述

9. 创建显示模式的 blob，将显示模式封装为 blob，供 CRTC 设置使用

drmModeCreatePropertyBlob(fd, &conn->modes[0], sizeof(conn->modes[0]), &pc.blob_id);
printf("显示模式 blob 创建成功：blob_id=%u\n", pc.blob_id);

在这里插入图片描述

10. 原子模式初始化CRTC和连接器，激活CRTC、设置显示模式、连接器关联CRTC

req = drmModeAtomicAlloc();    // 分配原子请求
drmModeAtomicAddProperty(req, crtc_id, pc.property_active, 1);    // 激活CRTC
drmModeAtomicAddProperty(req, crtc_id, pc.property_mode_id, pc.blob_id);    // 设置CRTC的显示模式
drmModeAtomicAddProperty(req, conn_id, pc.property_crtc_id, crtc_id);    // 连接器关联CRTC

drmModeAtomicCommit(fd, req, DRM_MODE_ATOMIC_ALLOW_MODESET, NULL);  // 提交原子请求
drmModeAtomicFree(req);    // 释放请求

2.图像显示

1. 获取一个平面的属性ID

drmModeObjectProperties *props;

pp.plane_id = plane_id;    // 记录平面ID

// 获取平面的所有属性
props = drmModeObjectGetProperties(fd, plane_id, DRM_MODE_OBJECT_PLANE);
get_property(fd, props);

// 保存平面关键属性的ID
pp.property_fb_id  = get_property_id(fd, props, "FB_ID");     // 绑定帧缓冲
pp.property_crtc_x = get_property_id(fd, props, "CRTC_X");    // 显示位置X
pp.property_crtc_y = get_property_id(fd, props, "CRTC_Y");    // 显示位置Y
pp.property_crtc_w = get_property_id(fd, props, "CRTC_W");    // 显示宽度
pp.property_crtc_h = get_property_id(fd, props, "CRTC_H");    // 显示高度
pp.property_src_x  = get_property_id(fd, props, "SRC_X");     // 源图X
pp.property_src_y  = get_property_id(fd, props, "SRC_Y");     // 源图Y
pp.property_src_w  = get_property_id(fd, props, "SRC_W");     // 源图宽度
pp.property_src_h  = get_property_id(fd, props, "SRC_H");     // 源图高度
drmModeFreeObjectProperties(props);

在这里插入图片描述

2. 配置平面和填充帧缓冲

// 填充帧缓冲：将缓冲区分为3部分，分别填充红、绿、蓝
for (int j = 0; j < 3; j++) {
	int start = j * buf.width * buf.height / 3;
	int end   = (j + 1) * buf.width * buf.height / 3;
	for (i = start; i < end; i++)
		buf.vaddr[i] = color_table[j];
}

// 配置平面：将填充好的帧缓冲通过第一个平面显示
ps.plane_id = plane_id[0];    // 使用第一个平面，要和 “获取的平面的属性ID” 一致
ps.fb_id    = buf.fb_id;      // 绑定创建的帧缓冲
// 平面在CRTC上的显示位置和大小（全屏显示）
ps.crtc_x = 0;
ps.crtc_y = 0;
ps.crtc_w = buf.width;
ps.crtc_h = buf.height;
// 从帧缓冲中取图的区域（全图）
ps.src_x = 0;
ps.src_y = 0;
ps.src_w = buf.width;
ps.src_h = buf.height;

// 提交平面配置
drm_set_plane(fd, &ps)；

此时，屏幕会显示如下效果

3.清理资源

drm_destroy_fb(&buf);                    // 销毁帧缓冲
drmModeFreeConnector(conn);              // 释放连接器信息
drmModeFreePlaneResources(plane_res);    // 释放平面资源
drmModeFreeResources(res);               // 释放设备资源
close(fd);                               // 关闭设备文件描述符
