在嵌入式存储领域，技术选型直接决定设备的稳定性、成本与开发效率。从传统的SPI NAND到主流的eMMC，再到新兴的SD NAND，每一种技术都有其独特的适用场景。其中，SD NAND（贴片式TF卡/SD Flash）凭借“集成化设计+简化开发”的双重优势，在工业控制、智能穿戴、车载电子等场景中逐渐成为首选。

 一、SD NAND技术概览：重新定义嵌入式存储的“易用性”

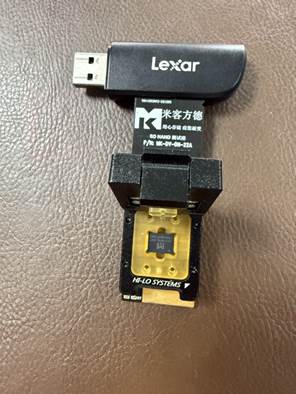

SD NAND是一种将NAND Flash与SD控制器集成的贴片式存储芯片，其核心设计理念是“即插即用”：

 硬件集成度：内部包含NAND Flash存储单元、SD协议控制器、ECC纠错模块及坏块管理电路，无需外部电路辅助即可工作；

 接口兼容性：支持SDIO4线、SDIO1线与SPI（单线兼容）三种模式，适配STM32、GD32、ESP32等主流MCU；

 封装优势：采用LGA8（6×8mm）或LGA9（9×12.5mm）微型封装，比传统TF卡节省70%空间，比eMMC减少30%PCB占用。

米客方德在SD NAND的工业级优化上表现突出，例如其MKDV系列通过10万次擦写寿命（SLC颗粒）、-40℃~+85℃宽温设计，将“易用性”与“可靠性”结合，适配复杂工业环境。

 二、与主流存储技术的核心差异：从性能到开发的全维度对比

 （一）SD NAND vs SPI NAND：速度与开发门槛的胜负手

SPI NAND是中小容量嵌入式存储的常见选择，但其短板在与SD NAND的对比中尤为明显：

对比维度	SPI NAND	SD NAND
接口速度	最高 50MB/s（SPI 单线）	最高 104MB/s（SDIO 4 线）
开发复杂度	需自主开发 FTL 算法	内置控制器，免驱动开发
可靠性	依赖外部 ECC 纠错	集成 BCH/LDPC 硬件纠错
适用场景	低速率、低频次存储	高频数据采集（如传感器）

核心差异：SD NAND通过内置控制器解决了SPI NAND的“开发痛点”。例如，在工业传感器数据记录场景中，SD NAND无需工程师编写复杂的坏块管理代码，仅通过标准SD命令即可实现数据读写，开发周期缩短50%以上。米客方德提供的STM32 SPI模式参考例程，进一步降低了跨平台开发难度。

 （二）SD NAND vs eMMC：体积与成本的平衡术

eMMC凭借高速性能占据消费电子市场，但在特定场景中难以替代SD NAND：

对比维度	eMMC	SD NAND
封装尺寸	11.5×13mm（BGA）	6×8mm（LGA）
成本结构	大容量性价比高（≥64GB）	中小容量更具优势（≤32GB）
接口协议	专用 eMMC 协议	兼容 SD 标准协议
灵活性	焊接后容量固定	支持同封装不同容量替换

核心差异：SD NAND在小容量场景中更具“性价比+灵活性”。以智能手表为例，6×8mm封装的SD NAND可节省40%的PCB空间，且支持从8GB到32GB的容量升级（同封装），而eMMC的容量升级往往需要重新设计焊盘。米客方德的LGA封装兼容方案（如9×12.5mm封装可替换6×8mm），进一步提升了硬件设计的复用性。

 （三）SD NAND vs 传统TF卡：可靠性的代际升级

传统TF卡（插卡式）与SD NAND同属SD协议，但形态差异导致适用场景分化：

对比维度	传统 TF 卡	SD NAND
机械结构	插卡式，依赖卡槽	贴片焊接，无机械接口
抗震性	易因振动导致接触不良	抗 1000G 冲击，适应工业环境
集成度	需额外卡槽与外围电路	直接贴片，减少 30% 元件数
寿命	消费级（3000 次擦写）	工业级（3万~10 万次擦写）

核心差异：SD NAND通过“贴片式设计”解决了TF卡的“可靠性痛点”。在车载监控场景中，车辆颠簸可能导致TF卡接触不良，而SD NAND的焊接式连接可确保数据连续记录。米客方德的工业级SD NAND通过1万次随机掉电测试，进一步验证了其在恶劣环境下的稳定性。

 三、SD NAND脱颖而出的特定场景：需求与技术的精准匹配

 （一）工业控制：宽温与长寿命的双重保障

工业设备对存储的核心需求是“-40℃~85℃宽温运行”与“10年以上数据保持力”。SD NAND的优势在于：

 贴片式设计避免卡槽氧化导致的接触故障；

 SLC颗粒（如米客方德MKDV1GIL-AST）支持10万次擦写，满足每日高频数据写入需求；

 内置Smart功能可实时监测坏块数量，便于设备预防性维护。

例如，在轨道交通信号控制系统中，SD NAND替代传统SPI NAND后，不仅数据写入速度提升3倍，且因免驱动特性减少了系统崩溃风险。

 （二）智能穿戴：微型化与低功耗的极致追求

智能手表、健康监测设备等受限于体积与续航，对存储的要求是“小尺寸+低功耗”：

 6×8mm封装的SD NAND可嵌入表带等狭小空间；

 待机电流≤80μA（米客方德ABC系列），比eMMC降低50%功耗；

 支持SPI模式，适配低功耗MCU（如Nordic nRF52840）。

在某款智能手环中，采用SD NAND后，续航时间从7天延长至14天，同时存储容量从4GB提升至8GB，满足更多健康数据本地存储需求。

 （三）车载电子：高安全性与实时性的刚性要求

车载TBOX、行车记录仪等设备需要“高速写入+抗振动”：

 SD NAND的104MB/s连续写入速度可满足4K视频录制；

 无机械结构设计通过ISO 16750振动测试；

 支持异常掉电数据保护（米客方德专利技术），避免行车数据丢失。

相比eMMC，SD NAND在中小容量（如32GB）场景下成本降低20%，且更换容量无需修改PCB，适合多车型通用平台开发。

 （四）物联网终端：低成本与易开发的快速落地

IoT传感器、智能表计等设备追求“低成本+快速量产”：

 SD NAND免驱动特性使开发周期缩短至12周；

 兼容主流MCU的SDIO/SPI接口，无需额外采购专用芯片；

 米客方德提供“芯片+参考设计”套餐，降低硬件调试难度。

在某款智能水表中，采用SD NAND替代SPI NAND后，单台设备成本降低15%，且因写入速度提升，解决了抄表数据丢失问题。

SD NAND的崛起并非替代所有存储技术，而是在“中小容量+高可靠性+易开发”的交叉场景中找到了不可替代的定位。与SPI NAND相比，它简化了开发；与eMMC相比，它缩小了体积；与TF卡相比，它提升了可靠性。对于工业控制、智能穿戴等场景，这种“平衡型”技术恰恰击中了需求痛点。米客方德等厂商的技术深耕，进一步让SD NAND从“可选方案”变成“优选方案”，推动嵌入式存储向更高效、更可靠的方向发展。
