针对百兆以太网（MII / RMII）连接MAC（MCU）的信号互联的简易说明。

这里以YT8512H芯片为例进行说明：

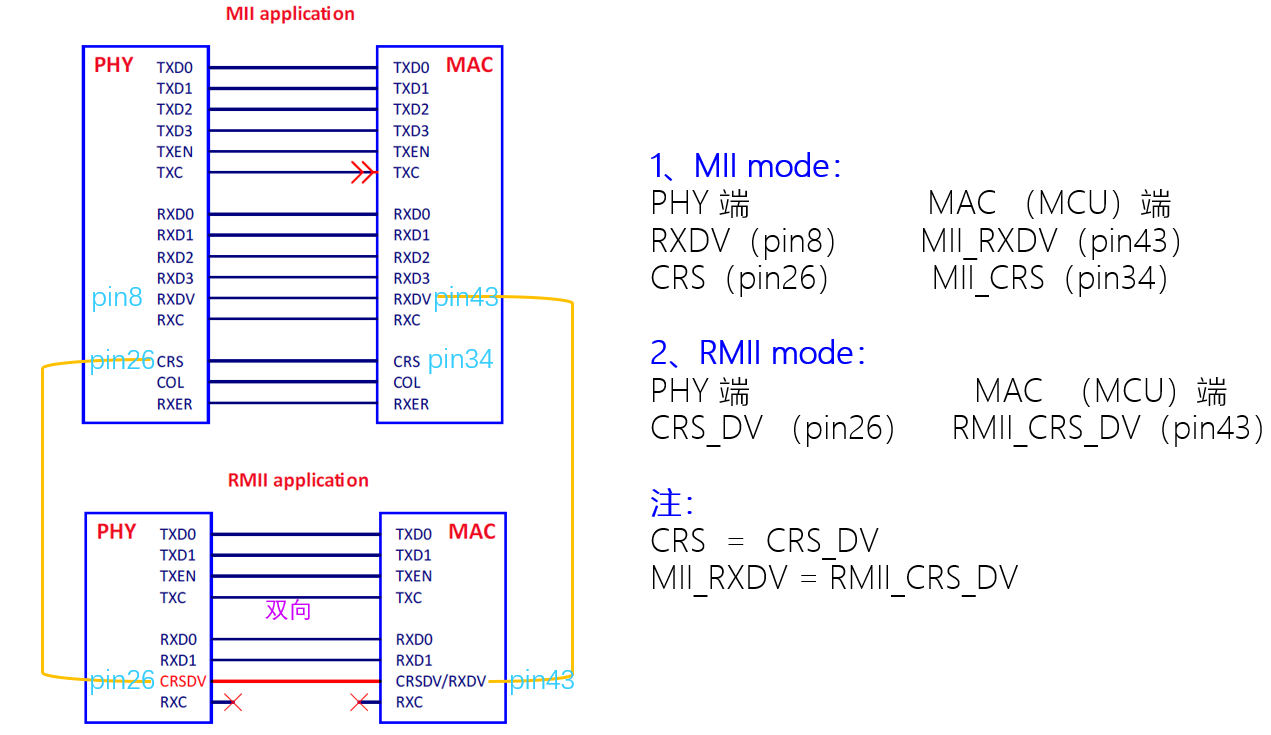

1、MII信号说明：

TXDO ~ TXD3：发送数据
TXEN：发送使能
TXC：发送时钟

RXDO ~ RXD3：接收数据
RXDV：接收数据有效
RXC：接收时钟

CRS：载波侦听
CRSDV：载波侦听/接收数据有效
COL：碰撞检测

RXER：接收错误检测

2、RMII信号说明：

TXDO ~ TXD1：发送数据
TXEN：发送使能
TXC：发送/接收 时钟

RXDO ~ RXD1：接收数据
CRSDV：接收数据有效

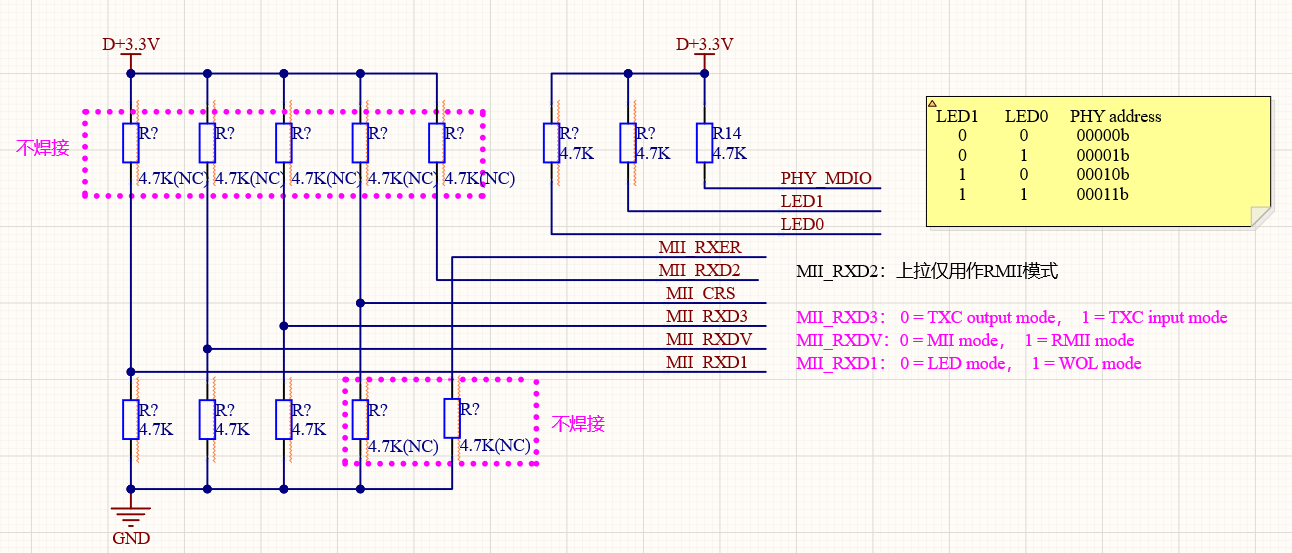

3、配置引脚说明

这里同时预留了MII 和 RMII 对应配置（默认为MII）

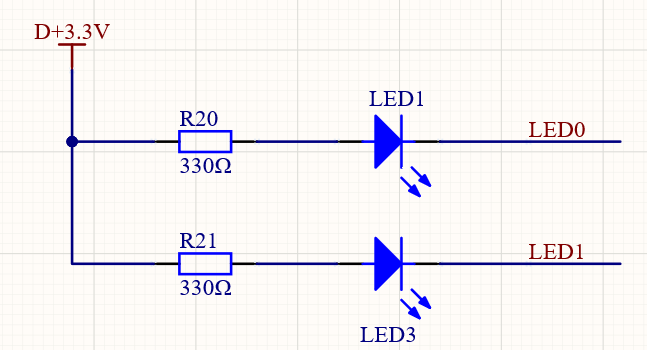

0：点亮LED灯

注：
以上内容仅供参考，可能不同芯片会有一些差异。具体使用详见芯片手册说明，谢谢！
