一、STM32F103C8T6简介

STM32F103C8T6是ST公司推出的基于ARM Cortex-M3内核的32位微控制器，属于STM32F1系列中的"中等容量"产品。由于其性价比高、外设丰富，在嵌入式开发领域广受欢迎，常被用于工业控制、智能家居、物联网设备等场景。

1.1 主要特性

内核：72MHz Cortex-M3
Flash：64KB
SRAM：20KB
GPIO：37个（分为PA、PB、PC、PD等端口）
外设：定时器、ADC、USART、SPI、I2C等
封装：LQFP48

1.2 开发板介绍

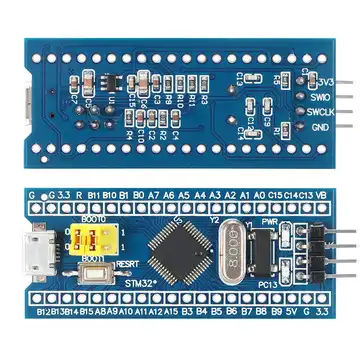

常见的STM32F103C8T6最小系统板（俗称"Blue Pill"）具有以下特点：

板载8MHz晶振
32.768kHz RTC晶振
复位按钮
用户LED连接在PC13引脚
BOOT0/BOOT1选择开关
SWD调试接口

二、开发环境搭建

2.1 硬件准备

STM32F103C8T6开发板
ST-Link V2调试器（或USB-TTL）
杜邦线若干
微型USB数据线

2.2 软件准备

Keil MDK-ARM：
- 官网下载安装包
- 安装时选择"STM32F1 Series"支持包
标准外设库：
- 从ST官网下载STM32F10x标准外设库
- 解压后包含Libraries、Project、Utilities等目录
驱动安装：
- ST-Link驱动（STSW-LINK009）
- USB转串口驱动（如CH340）

三、工程创建与配置

3.1 新建Keil工程

打开Keil uVision5
Project → New μVision Project
选择存储路径并命名
设备选择：STM32F103C8

3.2 添加必要文件

从标准库复制以下文件到工程目录：
- Libraries/CMSIS/CM3/DeviceSupport/ST/STM32F10x/startup/arm/startup_stm32f10x_md.s（启动文件）
- Libraries/STM32F10x_StdPeriph_Driver/src/*.c（所需外设驱动）
- Libraries/CMSIS/CM3/CoreSupport/core_cm3.c
- Libraries/CMSIS/CM3/DeviceSupport/ST/STM32F10x/system_stm32f10x.c
在Keil中添加分组：
- Startup：添加启动文件
- CMSIS：添加core_cm3.c和system_stm32f10x.c
- StdPeriph_Driver：添加stm32f10x_gpio.c和stm32f10x_rcc.c

3.3 配置工程选项

Target选项卡：
- 勾选"Use MicroLIB"（简化版C库）
Output选项卡：
- 勾选"Create HEX File"
C/C++选项卡：
- Define：添加USE_STDPERIPH_DRIVER
- Include Paths：添加标准库头文件路径

四、LED控制程序设计

4.1 硬件连接分析

开发板上的用户LED通常通过PC13引脚控制：

LED阳极接3.3V
阴极接PC13
当PC13输出低电平时LED点亮
当PC13输出高电平时LED熄灭

4.2 主程序代码

复制

下载

#include "stm32f10x.h"

void Delay(__IO uint32_t nCount)
{
    for(; nCount != 0; nCount--);
}

int main(void)
{
    /* 1. 初始化系统时钟 */
    SystemInit();

    /* 2. 开启GPIOC时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    /* 3. 配置PC13为推挽输出 */
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    /* 4. 主循环 */
    while(1)
    {
        GPIO_ResetBits(GPIOC, GPIO_Pin_13); // LED亮
        Delay(5000000);
        GPIO_SetBits(GPIOC, GPIO_Pin_13);  // LED灭
        Delay(5000000);
    }
}

4.3 代码解析

时钟配置：
- SystemInit()函数初始化系统时钟为72MHz
- RCC_APB2PeriphClockCmd()使能GPIOC时钟
GPIO配置：
- 使用GPIO_InitTypeDef结构体配置引脚参数
- GPIO_Mode_Out_PP设置为推挽输出模式
- GPIO_Speed_50MHz设置输出速度
LED控制：
- GPIO_ResetBits()输出低电平点亮LED
- GPIO_SetBits()输出高电平熄灭LED
- 简单延时函数实现闪烁效果
