【模块系列】STM32&W25Q64/128
前言
以W25Q64芯片为例,将从芯片概述、引脚描述、时序介绍、存储框图、案例代码等几个方向展开介绍。部分图片及内容摘自芯片手册。驱动代码方面提供了W25Q64和W25Q128两个版本,后者为笔者后续重新构建,版本较新,可供参考。STM32CubeMX的相关配置只会展示关键部分,建议具备一定基础后再阅读
芯片概述
W25Q64是Winbond 25Q系列的一款串行NOR闪存,适用于代码映射至RAM、直接从双/四路SPI执行代码,以及存储语音、文本与数据。工作电压2.7V~3.6V,待机电流低至1µA。存储阵列包含32768个可编程页,每页256字节,单次最多可编程256字节。擦除按组进行:16页为1个扇区即4KB,128页为32KB块,256页为64KB块,也可整片擦除。通信上支持标准SPI、双I/O及四I/O SPI。此外,该芯片支持JEDEC标准制造商ID和设备ID,带64位唯一序列号,以及3个256字节的安全寄存器。在容量方面,25Q系列中Q后面的数字代表容量大小,如W25Q128表示128Mbit即16MByte,而W25Q64即为64Mbit即8MByte。该芯片容量8MB,地址线占用24位,因此16MB及以下容量的W25Q系列24位寻址代码基本通用;超过此容量则需开启4字节寻址模式

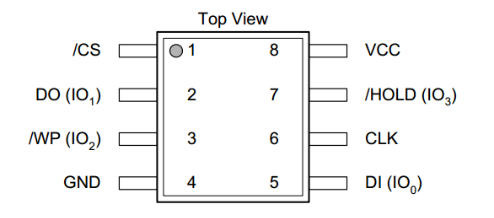

引脚描述

| 引脚名称 | I/O | 功能 |
|---|---|---|
| /CS | I | 片选输入 |
| DO | I/O | 数据输出 |
| /WP | I/O | 写保护输入 |
| GND | 地 | |
| DI | I/O | 数据输入 |
| CLK | I | 串行时钟输入 |
| /HOLD | I/O | 保持输入 |
| VCC | 电源 |
/CS必须从高电平转换为低电平,才能接收新的指令/HOLD可以理解成设备选中引脚,通常在多设备使用同一SPI总线时使用
时序概要

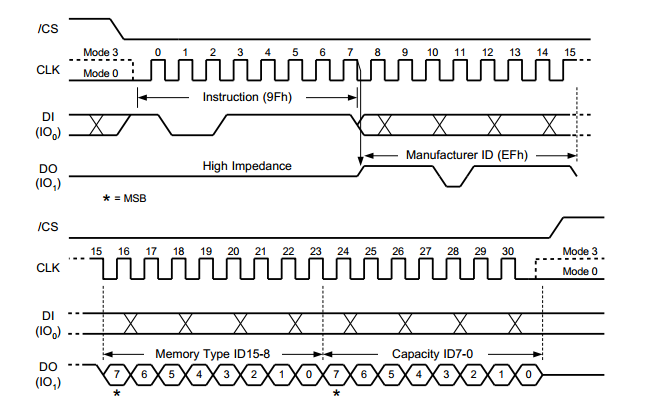

芯片支持标准SPI协议,以常用的获取芯片ID的时序为例:命令"9Fh"即十六进制9F,根据手册指令集表或时序注释可知,该命令下返回的三个字节分别代表制造商、内容类型和容量。笔者使用的W25Q64JV执行后返回EF 40 17,表示华邦制造、SPI类型、64Mbit即8M字节容量,得到这一信息即证明时序通畅

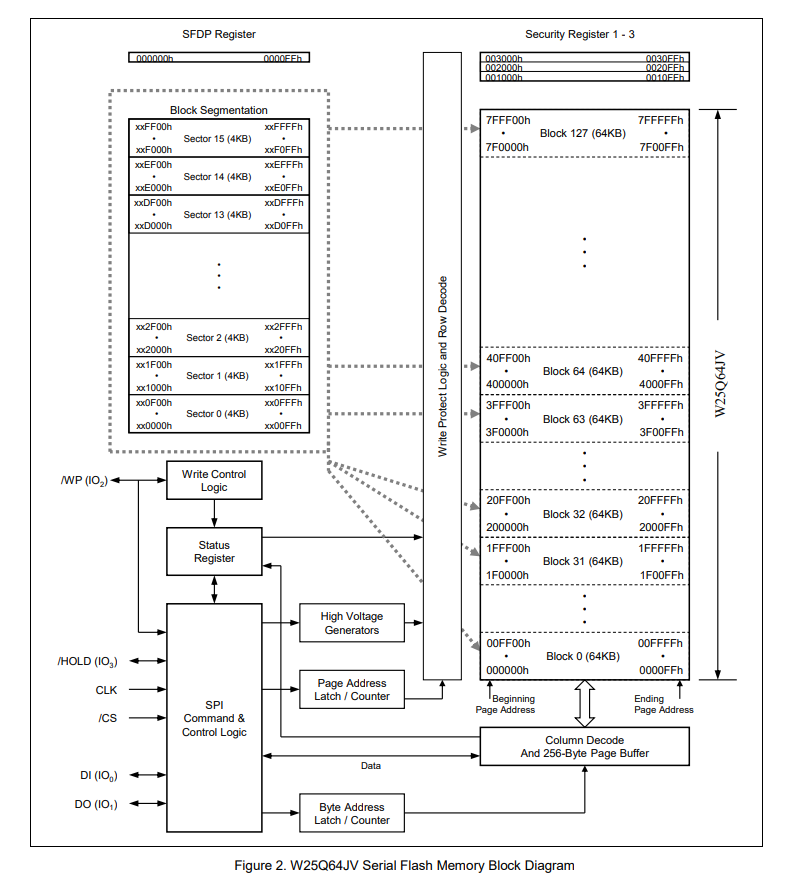

存储框图
在写入操作上,每次最多只能写1页,即256字节;擦除则必须按组进行,可选粒度为16页即一个扇区4KB、128页即32KB块、256页即64KB块,或整片擦除,这些分别对应着扇区擦除、32KB块擦除、块擦除、全片擦除等常见术语。NOR Flash的特性决定了擦除操作会将目标区域所有位强制置1,擦除后每个字节读取为0xFF,而编程即写入只能将已为1的位改写为0,因此覆盖旧数据前必须先擦除

256字节=1页=116扇区=1256块 256字节 = 1页 = \frac{1}{16}扇区 = \frac{1}{256}块 256字节=1页=161扇区=2561块
驱动代码
两份驱动代码。W25Q64的驱动代码库是从一个小项目剥离出来的,无关部分已尽量抽象为接口函数,方便替换。后续笔者又为W25Q128重新编写了驱动,同样提供了抽象接口函数。以下内容将围绕原理图与配置、代码文件、调试结果三个部分展开,展示芯片的硬件连接以及STM32CubeMX上的配置
SPI协议根据CPOL时钟极性与CPHA时钟相位的组合,可划分为4种模式,分别为模式0、模式1、模式2、模式3。W25QXX系列芯片仅支持模式0即CPOL=0、CPHA=0,以及模式3即CPOL=1、CPHA=1,在构建SPI配置时务必留意,选错模式将导致通信失败
W25Q64

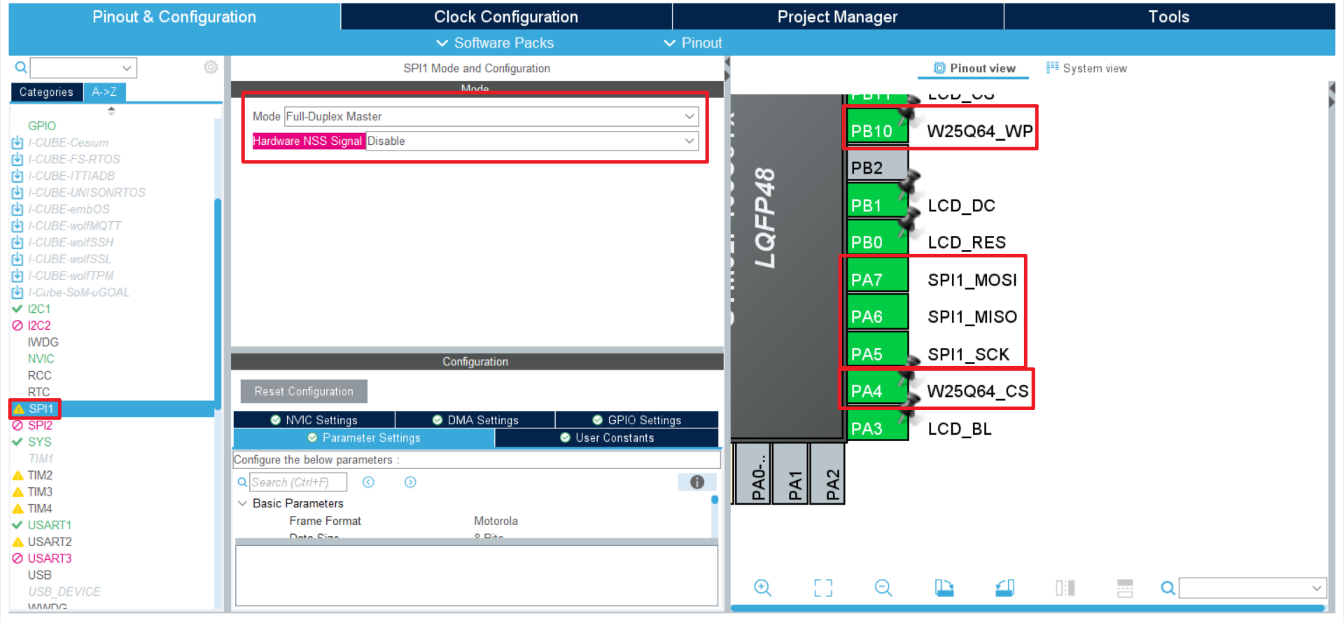

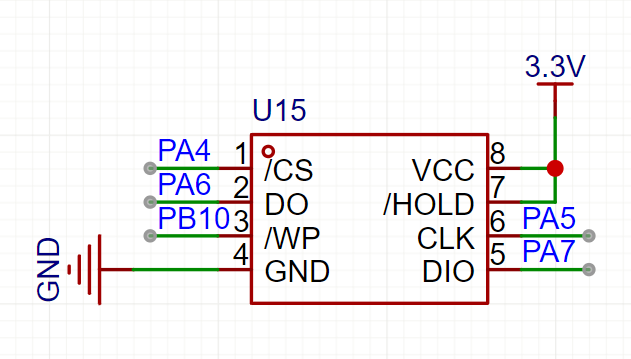

原理图以及配置


程序文件
ZQXY_W25Q64.h
#pragma once
// #include "ZQXY_Core.h"
#include <stdint.h>
#include <string.h>
#include "spi.h"
/*** 寄存器 ***/
// 写操作控制命令
#define ZQXY_W25Q64_WRITE_ENABLE 0x06 // 写使能命令,允许写入和擦除操作
#define ZQXY_W25Q64_WRITE_DISABLE 0x04 // 写禁用命令,禁止写入和擦除操作
// 状态寄存器读写命令
#define ZQXY_W25Q64_READ_STATUS_REGISTER_1 0x05 // 读状态寄存器1(包含忙标志、写使能状态等)
#define ZQXY_W25Q64_READ_STATUS_REGISTER_2 0x35 // 读状态寄存器2(包含四线模式等状态)
#define ZQXY_W25Q64_WRITE_STATUS_REGISTER 0x01 // 写状态寄存器命令
// 编程(写入)命令
#define ZQXY_W25Q64_PAGE_PROGRAM 0x02 // 页编程命令(最多256字节)
#define ZQXY_W25Q64_QUAD_PAGE_PROGRAM 0x32 // 四线页编程命令(提高写入速度)
// 擦除命令
#define ZQXY_W25Q64_BLOCK_ERASE_64KB 0xD8 // 64KB块擦除命令
#define ZQXY_W25Q64_BLOCK_ERASE_32KB 0x52 // 32KB块擦除命令
#define ZQXY_W25Q64_SECTOR_ERASE_4KB 0x20 // 4KB扇区擦除命令(最小擦除单元)
#define ZQXY_W25Q64_CHIP_ERASE 0xC7 // 整片擦除命令(擦除整个芯片)
// 擦除控制命令
#define ZQXY_W25Q64_ERASE_SUSPEND 0x75 // 暂停擦除操作
#define ZQXY_W25Q64_ERASE_RESUME 0x7A // 恢复擦除操作
// 电源管理命令
#define ZQXY_W25Q64_POWER_DOWN 0xB9 // 进入深度断电模式(低功耗)
#define ZQXY_W25Q64_HIGH_PERFORMANCE_MODE 0xA3 // 进入高性能模式
#define ZQXY_W25Q64_CONTINUOUS_READ_MODE_RESET 0xFF // 连续读模式复位命令
#define ZQXY_W25Q64_RELEASE_POWER_DOWN_HPM_DEVICE_ID 0xAB // 退出断电模式并读取设备ID
// ID读取命令
#define ZQXY_W25Q64_MANUFACTURER_DEVICE_ID 0x90 // 读取制造商和设备ID
#define ZQXY_W25Q64_JEDEC_ID 0x9F // 读取JEDEC ID(制造商+存储器类型+容量)
// 读取数据命令
#define ZQXY_W25Q64_READ_DATA 0x03 // 普通读取命令(最高25MHz)
#define ZQXY_W25Q64_FAST_READ 0x0B // 快速读取命令(需要虚拟字节)
#define ZQXY_W25Q64_FAST_READ_DUAL_OUTPUT 0x3B // 双线输出快速读取
#define ZQXY_W25Q64_FAST_READ_DUAL_IO 0xBB // 双线IO快速读取
#define ZQXY_W25Q64_FAST_READ_QUAD_OUTPUT 0x6B // 四线输出快速读取
#define ZQXY_W25Q64_FAST_READ_QUAD_IO 0xEB // 四线IO快速读取
#define ZQXY_W25Q64_OCTAL_WORD_READ_QUAD_IO 0xE3 // 八字节四线IO读取
#define ZQXY_W25Q64_DUMMY_BYTE 0xFF // 虚拟字节(用于时序对齐)
/*** 接口函数 ***/
void ZQXY_W25Q64_DelayMs(uint32_t ms); // 延时函数
void ZQXY_W25Q64_CS_Control(uint8_t state); // CS控制函数
void ZQXY_W25Q64_Transmit(uint8_t* tx_data, uint16_t size); // SPI发送函数
void ZQXY_W25Q64_Receive(uint8_t* rx_data, uint16_t size); // SPI接收函数
/*** 基本函数 ***/
void ZQXY_W25Q64_Init(void); // 初始化W25Q64
void ZQXY_W25Q64_ReadID(uint8_t* id); // 读取W25Q64 ID
void ZQXY_W25Q64_WriteEnable(void); // 写使能
void ZQXY_W25Q64_WaitBusy(void); // 等待设备空闲
void ZQXY_W25Q64_ChipErase(void); // 整片擦除
void ZQXY_W25Q64_BlockErase(uint32_t address); // 块擦除
void ZQXY_W25Q64_SectorErase(uint32_t address); // 扇区擦除
void ZQXY_W25Q64_PageProgram(uint32_t address, const uint8_t* data, uint16_t size); // 页编程
void ZQXY_W25Q64_ReadData(uint32_t address, uint8_t* data, uint16_t size); // 读取数据
ZQXY_W25Q64.c
该文件中,记得替换自己的延时函数、控制片选引脚函数、初始化函数。以及选用的串口调试。如果使用的不是硬件SPI1,那么收发函数也要修改下
#include "ZQXY_W25Q64.h"
static const char* TAG = "[ZQXY_W25Q64]";
// 如果没有串口打印功能,可以取消下面这行注释来禁用日志输出
// #define ZQXY_LOGI(tag, format, ...)
/*** 接口函数 ***/
/**
* @brief 延时函数
* @param ms 延时毫秒数
*/
void ZQXY_W25Q64_DelayMs(uint32_t ms) { ZQXY_DelayMs(ms); }
/**
* @brief 控制片选引脚
* @param state 1表示片选高电平,0表示片选低电平
*/
void ZQXY_W25Q64_CS_Control(uint8_t state)
{
if (state == 1)
{
HAL_GPIO_WritePin(W25Q64_CS_GPIO_Port, W25Q64_CS_Pin, GPIO_PIN_SET);
}
else
{
HAL_GPIO_WritePin(W25Q64_CS_GPIO_Port, W25Q64_CS_Pin, GPIO_PIN_RESET);
}
}
/**
* @brief SPI发送数据
* @param tx_data 要发送的数据缓冲区
* @param size 发送数据的大小
*/
void ZQXY_W25Q64_Transmit(uint8_t* tx_data, uint16_t size)
{
HAL_SPI_Transmit(&hspi1, tx_data, size, HAL_MAX_DELAY);
}
/**
* @brief SPI接收数据
* @param rx_data 接收数据的缓冲区
* @param size 接收数据的大小
*/
void ZQXY_W25Q64_Receive(uint8_t* rx_data, uint16_t size)
{
HAL_SPI_Receive(&hspi1, rx_data, size, HAL_MAX_DELAY);
}
/*** 基本函数 ***/
/**
* @brief 初始化W25Q64
*/
void ZQXY_W25Q64_Init(void)
{
// 初始化SPI等相关配置
ZQXY_W25Q64_DelayMs(10);
HAL_GPIO_WritePin(W25Q64_WP_GPIO_Port, W25Q64_WP_Pin, GPIO_PIN_SET);
ZQXY_LOGI(TAG, "W25Q64 Initialized");
}
/**
* @brief 读取W25Q64 ID
* @param re_id 存储读取ID的缓冲区
* @note 读取90h返回厂商+ID(2位字节),读取ABh返回ID(1位字节),读取9Fh返回厂商+内存类型+ID(3位字节)
* @note 厂商:EFh 华邦。ID:14h 16M、15h 32M、16h 64M、17 128M。内存类型:30h 旧版、40h SPI、60h QPI
* @note 若是没有片选则读不出任何数据,必须先拉低片选引脚
*
*/
void ZQXY_W25Q64_ReadID(uint8_t* id)
{
uint8_t cmd;
uint8_t rx_data[3];
memset(rx_data, 0, sizeof(rx_data));
// 读取JEDEC ID
cmd = ZQXY_W25Q64_JEDEC_ID;
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(&cmd, 1);
ZQXY_W25Q64_Receive(rx_data, 3);
ZQXY_W25Q64_CS_Control(1);
ZQXY_LOGI(TAG, "W25Q64 JEDEC ID: %02X %02X %02X", rx_data[0], rx_data[1], rx_data[2]);
// 如果提供了ID缓冲区,则将读取的ID存储到该缓冲区
if (id != NULL)
{
id[0] = rx_data[0];
id[1] = rx_data[1];
id[2] = rx_data[2];
}
}
/**
* @brief 写使能
*/
void ZQXY_W25Q64_WriteEnable(void)
{
uint8_t cmd = ZQXY_W25Q64_WRITE_ENABLE;
// 发送命令
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(&cmd, 1);
ZQXY_W25Q64_CS_Control(1);
}
/**
* @brief 等待设备空闲
*/
void ZQXY_W25Q64_WaitBusy(void)
{
uint8_t cmd = ZQXY_W25Q64_READ_STATUS_REGISTER_1;
uint8_t status = 0;
// 轮询状态寄存器,直到忙标志位清零
do
{
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(&cmd, 1);
ZQXY_W25Q64_Receive(&status, 1);
ZQXY_W25Q64_CS_Control(1);
ZQXY_W25Q64_DelayMs(1);
} while (status & 0x01);
}
/**
* @brief 块擦除
* @param address 要擦除的地址(64KB对齐)
*/
void ZQXY_W25Q64_BlockErase(uint32_t address)
{
// 检查地址是否对齐
if (address % 65536 != 0)
{
ZQXY_LOGI(TAG, "Block erase address must be 64KB aligned");
return;
}
// 写使能
ZQXY_W25Q64_WriteEnable();
// 构建块擦除命令
uint8_t cmd[4];
cmd[0] = ZQXY_W25Q64_BLOCK_ERASE_64KB;
cmd[1] = (address >> 16) & 0xFF;
cmd[2] = (address >> 8) & 0xFF;
cmd[3] = address & 0xFF;
// 发送擦除命令
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(cmd, 4);
ZQXY_W25Q64_CS_Control(1);
// 等待擦除完成
ZQXY_W25Q64_WaitBusy();
}
/**
* @brief 扇区擦除
* @param address 要擦除的地址(4KB对齐)
*/
void ZQXY_W25Q64_SectorErase(uint32_t address)
{
// 检查地址是否对齐
if (address % 4096 != 0)
{
ZQXY_LOGI(TAG, "Sector erase address must be 4KB aligned");
return;
}
// 写使能
ZQXY_W25Q64_WriteEnable();
// 构建块擦除命令
uint8_t cmd[4];
cmd[0] = ZQXY_W25Q64_SECTOR_ERASE_4KB;
cmd[1] = (address >> 16) & 0xFF;
cmd[2] = (address >> 8) & 0xFF;
cmd[3] = address & 0xFF;
// 发送扇区擦除命令
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(cmd, 4);
ZQXY_W25Q64_CS_Control(1);
// 等待擦除完成
ZQXY_W25Q64_WaitBusy();
}
/**
* @brief 整片擦除
*/
void ZQXY_W25Q64_ChipErase(void)
{
// 写使能
ZQXY_W25Q64_WriteEnable();
// 构建整片擦除命令
uint8_t cmd = ZQXY_W25Q64_CHIP_ERASE;
// 发送整片擦除命令
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(&cmd, 1);
ZQXY_W25Q64_CS_Control(1);
// 等待擦除完成
ZQXY_W25Q64_WaitBusy();
}
/**
* @brief 页编程
* @param address 编程起始地址
* @param data 要写入的数据
* @param size 写入数据的大小(最大256字节)
*/
void ZQXY_W25Q64_PageProgram(uint32_t address, const uint8_t* data, uint16_t size)
{
// 检查参数
if (size > 256)
{
ZQXY_LOGI(TAG, "Page program size exceeds 256 bytes");
return;
}
else if (data == NULL || size == 0)
{
ZQXY_LOGI(TAG, "Invalid page program parameters");
return;
}
// 写使能
ZQXY_W25Q64_WriteEnable();
// 构建页编程命令
uint8_t tx_cmd[4];
tx_cmd[0] = ZQXY_W25Q64_PAGE_PROGRAM;
tx_cmd[1] = (address >> 16) & 0xFF;
tx_cmd[2] = (address >> 8) & 0xFF;
tx_cmd[3] = address & 0xFF;
// 发送页编程命令和数据
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(tx_cmd, 4);
ZQXY_W25Q64_Transmit((uint8_t*)data, size);
ZQXY_W25Q64_CS_Control(1);
// 等待设备空闲
ZQXY_W25Q64_WaitBusy();
ZQXY_LOGI(TAG, "Page program completed at address: 0x%06X", address);
}
/**
* @brief 读取数据
* @param address 读取起始地址
* @param data 存储读取数据的缓冲区
* @param size 读取数据的大小
*/
void ZQXY_W25Q64_ReadData(uint32_t address, uint8_t* data, uint16_t size)
{
// 检查参数
if (size == 0 || data == NULL)
{
ZQXY_LOGI(TAG, "Invalid read parameters");
return;
}
// 等待设备空闲
ZQXY_W25Q64_WaitBusy();
// 构建读取命令
uint8_t rx_cmd[4];
rx_cmd[0] = ZQXY_W25Q64_READ_DATA;
rx_cmd[1] = (address >> 16) & 0xFF;
rx_cmd[2] = (address >> 8) & 0xFF;
rx_cmd[3] = address & 0xFF;
// 发送读取命令和接收数据
ZQXY_W25Q64_CS_Control(0);
ZQXY_W25Q64_Transmit(rx_cmd, 4);
ZQXY_W25Q64_Receive(data, size);
ZQXY_W25Q64_CS_Control(1);
ZQXY_LOGI(TAG, "Read %d bytes from address 0x%06X", size, address);
}
main.c文件,仅展示相关代码
int mian()
{
static const char* TAG = "[ZQXY_W25Q64]";
// 初始化W25Q64
ZQXY_W25Q64_Init();
// 读取W25Q64 ID
ZQXY_W25Q64_ReadID();
// 擦除整片 + 读取3字节
ZQXY_W25Q64_ChipErase();
ZQXY_W25Q64_ReadData(0x000000, RxDataBuffer, 3);
ZQXY_LOGI(TAG, "ReadData: %d %d %d", RxDataBuffer[0], RxDataBuffer[1], RxDataBuffer[2]);
ZQXY_DelayMs(3000);
// 写入3字节数据 + 读取3字节
RxDataBuffer[0] = 0x01;
RxDataBuffer[1] = 0x02;
RxDataBuffer[2] = 0x03;
ZQXY_W25Q64_PageProgram(0x000000, RxDataBuffer, 3);
memset(RxDataBuffer, 0, sizeof(RxDataBuffer));
ZQXY_W25Q64_ReadData(0x000000, RxDataBuffer, 3);
ZQXY_LOGI(TAG, "ReadData: %d %d %d", RxDataBuffer[0], RxDataBuffer[1], RxDataBuffer[2]);
ZQXY_DelayMs(3000);
}

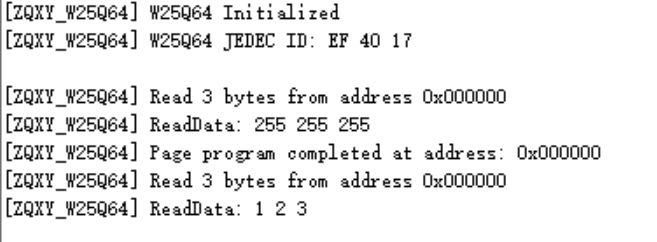

调试信息
上述代码在串口中打印出的信息

W25Q128
该驱动程序文件是基于正点原子开发板上的W25Q128进行编写测试的,其并非华邦的芯片,所以在读取ID的厂家位上有所不同

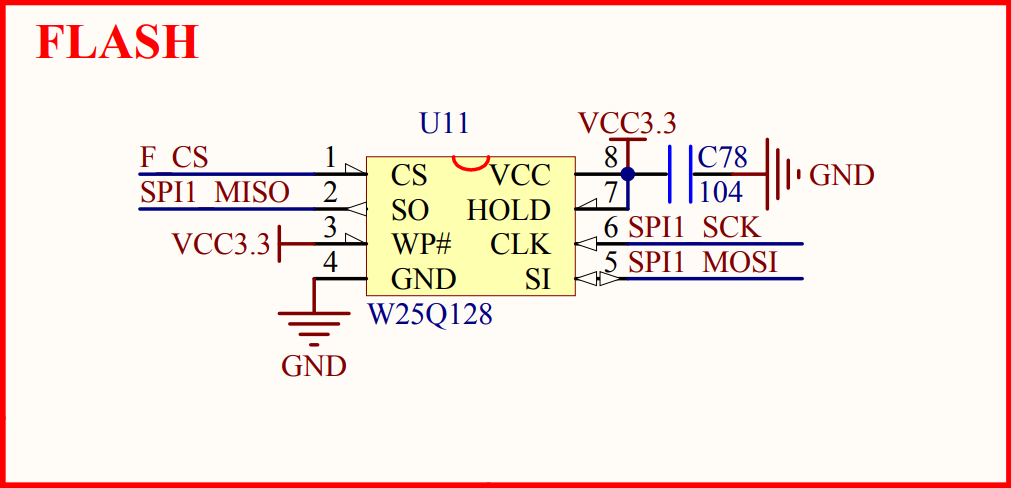

原理图以及配置

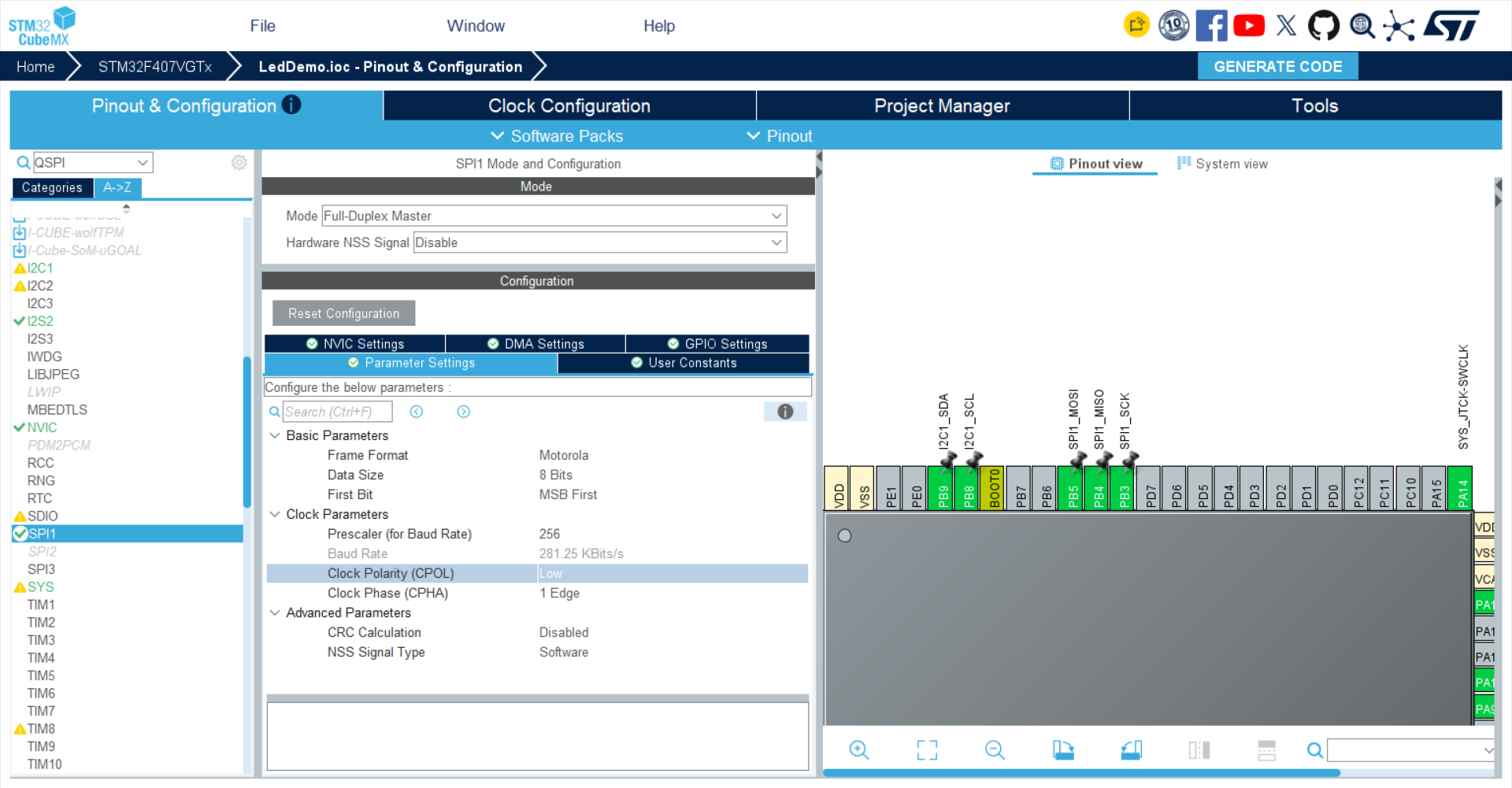

诸如CS引脚这种的并非SPI协议中的标准引脚配置,所以要在STM32CubeMX上,单独配置为GPIO的输出模式


程序文件
W25Q128_RES.h
#pragma once
#define W25Q128_WRITE_ENABLE 0x06
#define W25Q128_WRITE_DISABLE 0x04
#define W25Q128_READ_STATUS_REGISTER_1 0x05
#define W25Q128_READ_STATUS_REGISTER_2 0x35
#define W25Q128_WRITE_STATUS_REGISTER 0x01
#define W25Q128_PAGE_PROGRAM 0x02 // 页编程
#define W25Q128_QUAD_PAGE_PROGRAM 0x32
#define W25Q128_BLOCK_ERASE_64KB 0xD8
#define W25Q128_BLOCK_ERASE_32KB 0x52
#define W25Q128_SECTOR_ERASE_4KB 0x20 // 扇区擦除
#define W25Q128_CHIP_ERASE 0xC7
#define W25Q128_ERASE_SUSPEND 0x75
#define W25Q128_ERASE_RESUME 0x7A
#define W25Q128_POWER_DOWN 0xB9
#define W25Q128_HIGH_PERFORMANCE_MODE 0xA3
#define W25Q128_CONTINUOUS_READ_MODE_RESET 0xFF
#define W25Q128_RELEASE_POWER_DOWN_HPM_DEVICE_ID 0xAB
#define W25Q128_MANUFACTURER_DEVICE_ID 0x90
#define W25Q128_READ_UNIQUE_ID 0x4B
#define W25Q128_JEDEC_ID 0x9F
#define W25Q128_READ_DATA 0x03
#define W25Q128_FAST_READ 0x0B
#define W25Q128_FAST_READ_DUAL_OUTPUT 0x3B
#define W25Q128_FAST_READ_DUAL_IO 0xBB
#define W25Q128_FAST_READ_QUAD_OUTPUT 0x6B
#define W25Q128_FAST_READ_QUAD_IO 0xEB
#define W25Q128_OCTAL_WORD_READ_QUAD_IO 0xE3
#define W25Q128_DUMMY_BYTE 0xFF
W25Q128.h
#pragma once
#define W25Q128_SPI_TIMEOUT_MS 100
/* 操作状态枚举 */
typedef enum {
W25Q128_OK = 0x00U,
W25Q128_ERROR = 0x01U,
W25Q128_BUSY = 0x02U,
W25Q128_TIMEOUT = 0x03U
} W25Q128_Status_e;
/**
* @brief 初始化 W25Q128 芯片
* @note 配置 SPI 外设及 GPIO 引脚, 并唤醒芯片使其进入待命状态
*/
void W25Q128_Init(void);
/**
* @brief 读取 W25Q128 的制造商 ID 与设备 ID
* @param MID 输出参数, 接收 Manufacturer ID (Winbond 为 0xEF)
* @param DID 输出参数, 接收 Device ID (W25Q128 为 0x4018)
*/
W25Q128_Status_e W25Q128_ReadID(uint8_t *MID, uint16_t *DID);
/**
* @brief 按页编程 W25Q128 (最大 256 字节/页)
* @param Address 写入的起始地址 (0x000000 ~ 0xFFFFFF)
* @param DataArray 指向待写入数据的缓冲区指针
* @param Count 待写入的字节数 (不可跨页, 单次 ≤ 256)
* @note 该函数不会自动处理跨页, 调用者需确保写入不跨越页边界
*/
W25Q128_Status_e W25Q128_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count);
/**
* @brief 擦除 W25Q128 的一个扇区 (4KB)
* @param Address 目标扇区内的任意地址 (自动对齐至扇区首地址)
* @note 擦除后该扇区所有字节变为 0xFF, 耗时约 45~400ms (典型值)
*/
W25Q128_Status_e W25Q128_SectorErase(uint32_t Address);
/**
* @brief 从 W25Q128 连续读取数据
* @param Address 读取的起始地址 (0x000000 ~ 0xFFFFFF)
* @param DataArray 指向接收数据缓冲区的指针
* @param Count 待读取的字节数
*/
W25Q128_Status_e W25Q128_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count);
W25Q128.c
#include "main.h"
#include "spi.h"
#include "gpio.h"
#include "W25Q128.h"
#include "W25Q128_RES.h"
// SPI 句柄
#define W25Q128_SPI_HANDLE (&hspi1)
/**
* @brief CS 引脚控制
*
* @return W25Q128_Status_e
*/
static void _W25Q128_GPIO_CS(uint8_t value)
{
HAL_GPIO_WritePin(F_CS_GPIO_Port, F_CS_Pin,value == 0 ? GPIO_PIN_RESET : GPIO_PIN_SET);
}
/**
* @brief 通过 SPI 发送数据(底层 HAL 接口化封装)
* @param[in] pData 待发送数据的缓冲区指针
* @param[in] Size 发送字节数
* @return W25Q128_Status_e 操作状态
*/
static W25Q128_Status_e _W25Q128_SPI_Transmit(const uint8_t *pData, uint16_t Size)
{
return HAL_SPI_Transmit(W25Q128_SPI_HANDLE, pData, Size, W25Q128_SPI_TIMEOUT_MS);
}
/**
* @brief 通过 SPI 接收数据(底层 HAL 接口化封装)
* @param[out] pData 接收数据缓冲区的指针
* @param[in] Size 接收字节数
* @return W25Q128_Status_e 操作状态
*/
static W25Q128_Status_e _W25Q128_SPI_Receive(uint8_t *pData, uint16_t Size)
{
return HAL_SPI_Receive(W25Q128_SPI_HANDLE, pData, Size, W25Q128_SPI_TIMEOUT_MS);
}
/**
* @brief 通过 SPI 全双工收发数据(底层 HAL 接口化封装)
* @param[in] pTxData 待发送数据的缓冲区指针
* @param[out] pRxData 接收数据缓冲区的指针
* @param[in] Size 收发字节数
* @return W25Q128_Status_e 操作状态
*/
static W25Q128_Status_e _W25Q128_SPI_TransmitReceive(const uint8_t *pTxData, uint8_t *pRxData, uint16_t Size)
{
return HAL_SPI_TransmitReceive(W25Q128_SPI_HANDLE, pTxData, pRxData, Size, W25Q128_SPI_TIMEOUT_MS);
}
/**
* @brief 临界区锁 (关中断), 保护 WriteEnable → 写/擦命令 之间的 WEL 位
*/
static void _W25Q128_Lock(void)
{
__disable_irq();
}
/**
* @brief 临界区解锁 (开中断)
*/
static void _W25Q128_Unlock(void)
{
__enable_irq();
}
//写入先擦除
//读取能跨页,写入不能,只能回到页首。
void W25Q128_Init()
{
_W25Q128_GPIO_CS(1);
}
/**
* @brief 读取 ID
*
* @param MID
* @param DID
* @return W25Q128_Status_e
*/
W25Q128_Status_e W25Q128_ReadID(uint8_t *MID,uint16_t *DID)
{
uint8_t tx_data[4] = {W25Q128_JEDEC_ID, W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE};
uint8_t rx_data[4] = {W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE};
W25Q128_Status_e status = W25Q128_ERROR;
_W25Q128_GPIO_CS(1);
HAL_Delay(1);
_W25Q128_GPIO_CS(0);
HAL_Delay(1);
status = _W25Q128_SPI_TransmitReceive(tx_data, rx_data, 4);
HAL_Delay(1);
_W25Q128_GPIO_CS(1);
*MID = rx_data[1];
*DID = rx_data[2] << 8;
*DID |= rx_data[3];
return status;
}
/**
* @brief 写使能
*/
static W25Q128_Status_e _W25Q128_WriteEnable(void)
{
W25Q128_Status_e status = W25Q128_ERROR;
uint8_t tx_data[] = {W25Q128_WRITE_ENABLE};
_W25Q128_GPIO_CS(0);
status = _W25Q128_SPI_Transmit(tx_data, 1);
_W25Q128_GPIO_CS(1);
return status;
}
/**
* @brief 等待完成
*/
static W25Q128_Status_e _W25Q128_WaitBusy(void)
{
W25Q128_Status_e status = W25Q128_ERROR;
uint8_t tx_data[2] = {W25Q128_READ_STATUS_REGISTER_1, W25Q128_DUMMY_BYTE};
uint8_t rx_data[2] = {W25Q128_DUMMY_BYTE, W25Q128_DUMMY_BYTE};
uint32_t timeout = 100000;
_W25Q128_GPIO_CS(0);
do {
_W25Q128_SPI_TransmitReceive(tx_data, rx_data, 2);
timeout--;
if(timeout == 0) {break;}
} while((rx_data[1] & 0x01) == 0x01);
_W25Q128_GPIO_CS(1);
return status;
}
/**
* @brief 按页编程 W25Q128 (最大 256 字节/页)
*/
W25Q128_Status_e W25Q128_PageProgram(uint32_t address, uint8_t *data_array, uint16_t len)
{
W25Q128_Status_e status = W25Q128_ERROR;
uint8_t tx_data[4] = {W25Q128_PAGE_PROGRAM, address >> 16, address >> 8, address};
_W25Q128_Lock();
_W25Q128_WriteEnable();
_W25Q128_GPIO_CS(0);
status = _W25Q128_SPI_Transmit(tx_data, 4);
status |= _W25Q128_SPI_Transmit(data_array, len);
_W25Q128_GPIO_CS(1);
_W25Q128_Unlock();
_W25Q128_WaitBusy();
return status;
}
/**
* @brief 擦除扇区
* @note 4KB
*/
W25Q128_Status_e W25Q128_SectorErase(uint32_t address)
{
W25Q128_Status_e status = W25Q128_ERROR;
uint8_t tx_data[4] = {W25Q128_SECTOR_ERASE_4KB, address >> 16, address >> 8, address};
_W25Q128_Lock();
_W25Q128_WriteEnable();
_W25Q128_GPIO_CS(0);
status = _W25Q128_SPI_Transmit(tx_data, 4);
_W25Q128_GPIO_CS(1);
_W25Q128_Unlock();
_W25Q128_WaitBusy();
return status;
}
/**
* @brief 读取指定长度数据
*/
W25Q128_Status_e W25Q128_ReadData(uint32_t address, uint8_t *data, uint32_t len)
{
W25Q128_Status_e status = W25Q128_ERROR;
uint8_t tx_data[4] = {W25Q128_READ_DATA, address >> 16, address >> 8, address};
_W25Q128_GPIO_CS(0);
status = _W25Q128_SPI_Transmit(tx_data, 4);
status |= _W25Q128_SPI_Receive(data, len);
_W25Q128_GPIO_CS(1);
return status;
}
mian.c文件中,用于测试的函数
void W25Q128_Test()
{
/* ====== W25Q128 简易测试 ====== */
uint8_t MID = 0;
uint16_t DID = 0;
printf("--- W25Q128 Test ---\r\n");
/* 1. 读 ID */
if (W25Q128_ReadID(&MID, &DID) != W25Q128_OK) {
printf("FAIL: ReadID\r\n");
goto test_done;
}
printf("ID: MID=0x%02X DID=0x%04X\r\n", MID, DID);
/* 2. 擦除扇区 0 */
W25Q128_SectorErase(0x000000);
printf("Erase OK\r\n");
/* 3. 写一页 */
{
uint8_t buf[256];
uint8_t i;
for (i = 0; i < 255; i++) buf[i] = i + 1;
buf[255] = 0;
W25Q128_PageProgram(0x000000, buf, 256);
}
printf("Write OK\r\n");
/* 4. 读回校验 */
{
uint8_t buf[256] = {0};
uint8_t i, ok = 1;
W25Q128_ReadData(0x000000, buf, 256);
for (i = 0; i < 255; i++) { if (buf[i] != i + 1) ok = 0; }
if (buf[255] != 0) ok = 0;
printf("%s\r\n", ok ? "PASS" : "FAIL: Verify");
}
test_done:
printf("--- Test End ---\r\n");
}

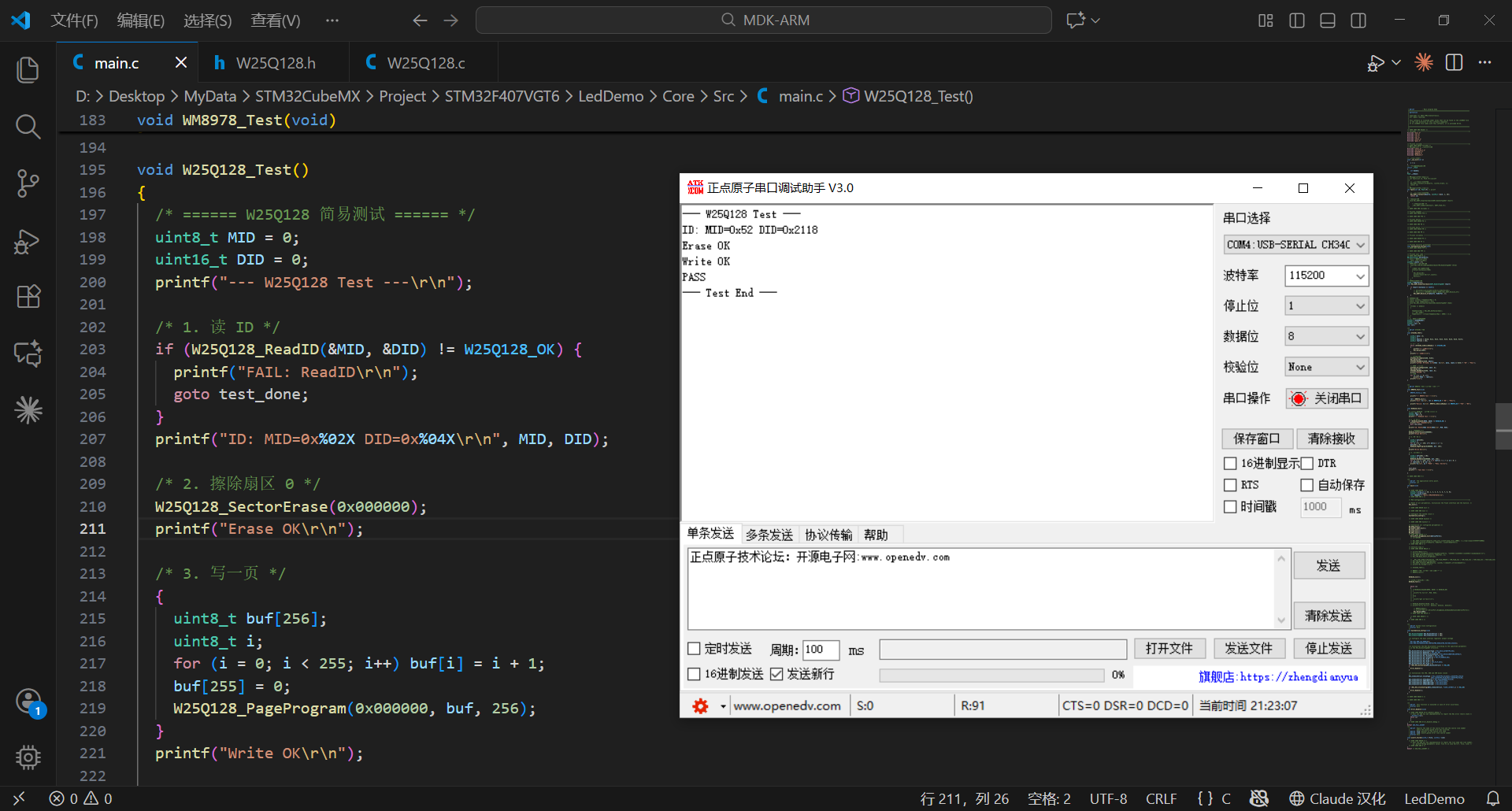

验证结果

更多推荐
所有评论(0)
