嵌入式铁头山羊stm32-SPI基础知识之电路结构和通信协议-Day14
本文介绍了SPI总线的基本原理和关键参数。主要内容包括：SPI总线的电路结构、通信流程及波形特征；重点分析了时钟信号的极性和相位两个核心参数，定义了空闲状态下的电平标准；将时钟极性和相位组合形成4种工作模式；此外还探讨了数据传输顺序和数据宽度两个重要参数。这些参数共同构成了SPI总线的工作机制，是理解SPI通信协议的基础要素。
·
https://blog.csdn.net/m0_56408226/article/details/151870808?sharetype=blogdetail&sharerId=151870808&sharerefer=PC&sharesource=m0_56408226&spm=1011.2480.3001.8118目录

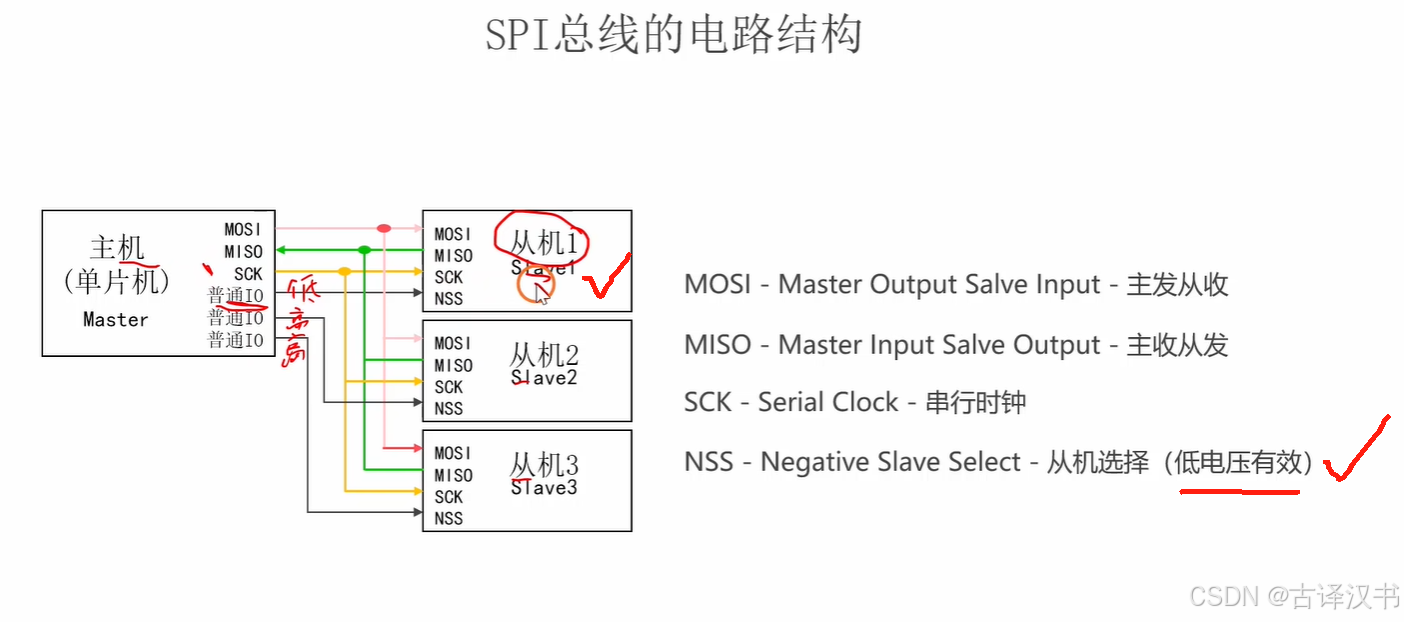

一、SPI总线的电路结构
NSS 的全称
NSS = Negative Slave Select（片选信号）
又叫 CS (Chip Select) 或 SS (Slave Select)
它是 SPI 总线里 主机用来选中某个从机的引脚。

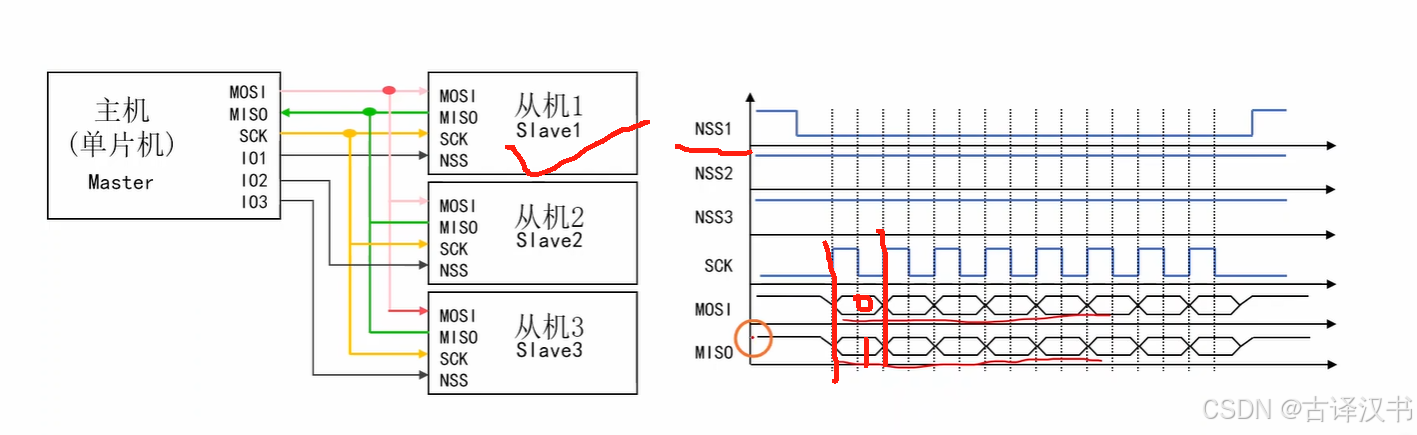

二、通信流程及波形

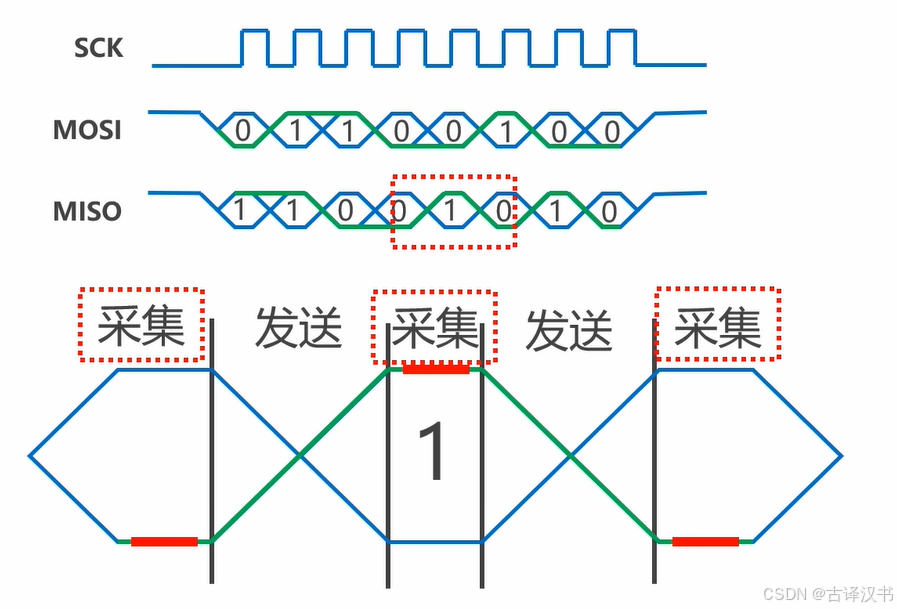

主机MOSI发送一个比特位的数据，MISO一定会接收一个比特位的数据（接收的数据有些是有用的有些是没用的，比如你发送某个信号，看你了连接的从机的寄存器是啥值，所以旧就得接收数据）。

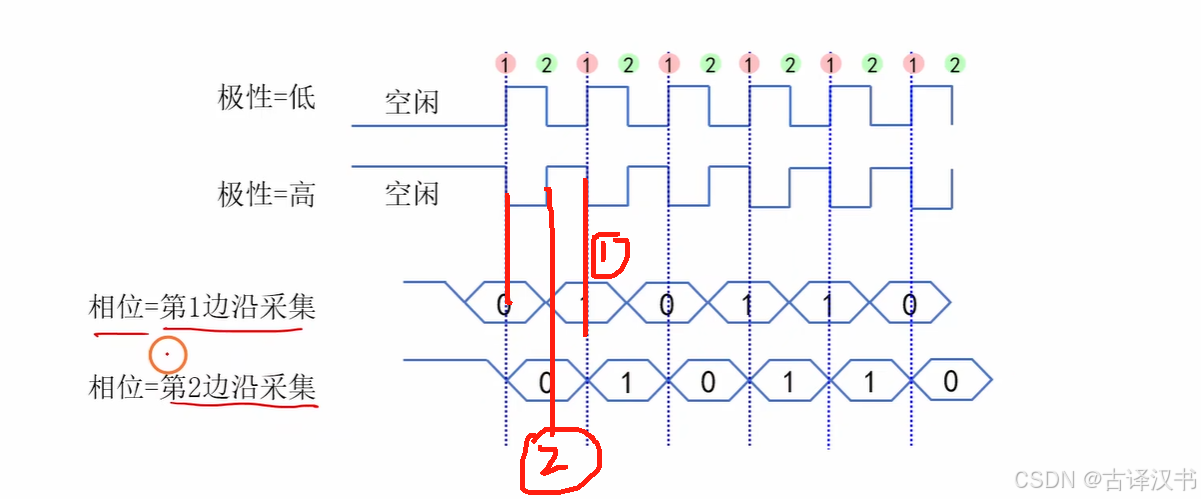

三、参数1:时钟信号的极性和相位

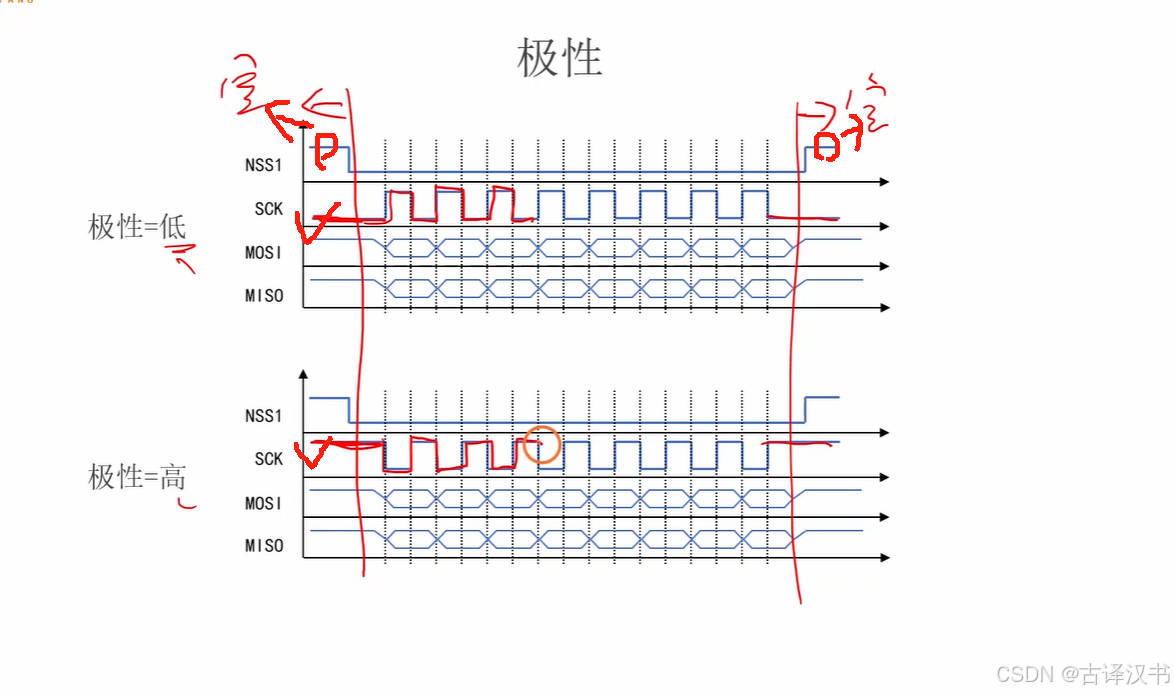

空闲状态：NSS1的两边
空闲状态下看时钟信号对应的是高/低电压----高/低极性

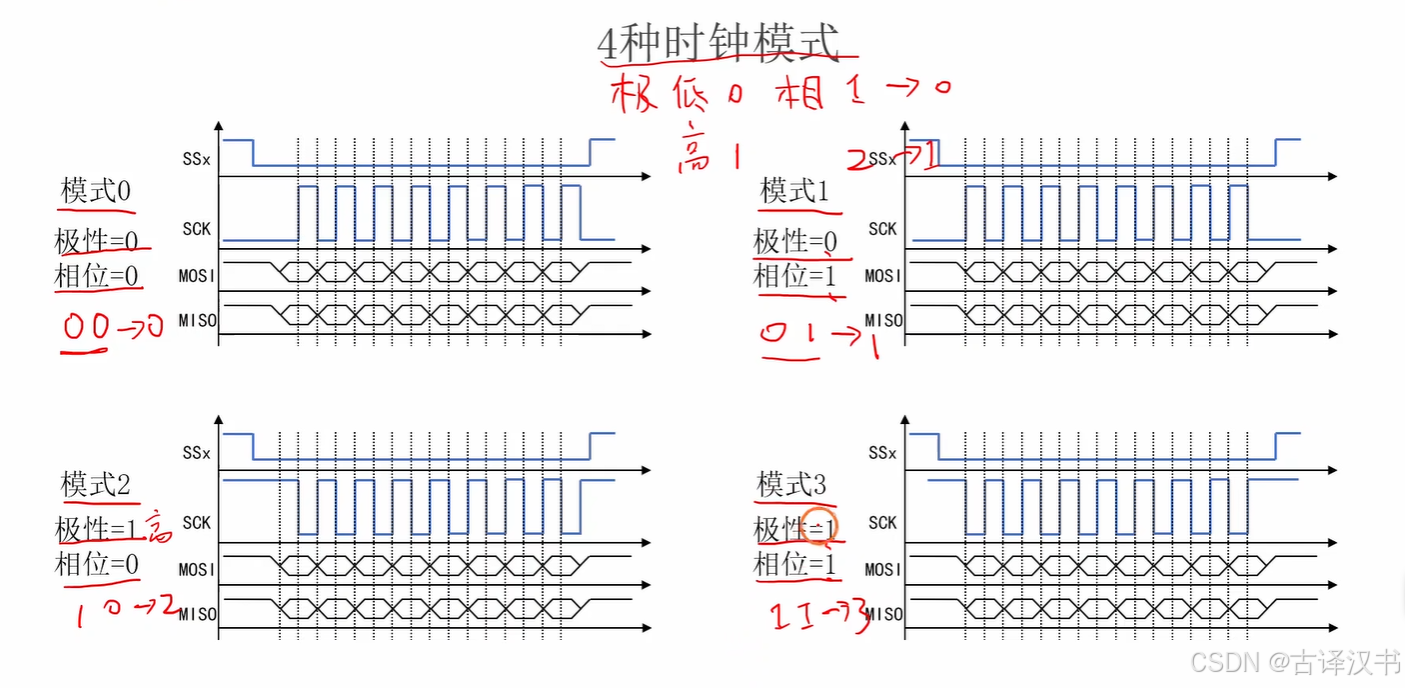

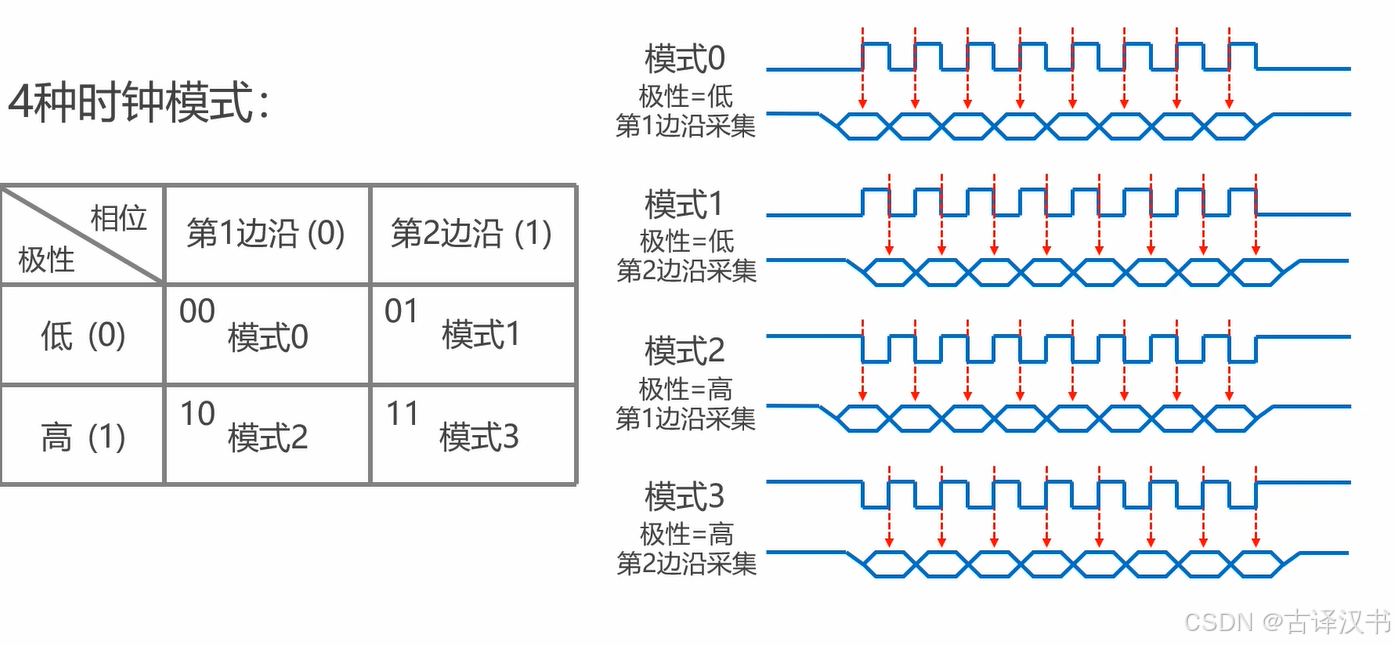

四、SPI的4种模式（其实就是2极性*2相位的结合）

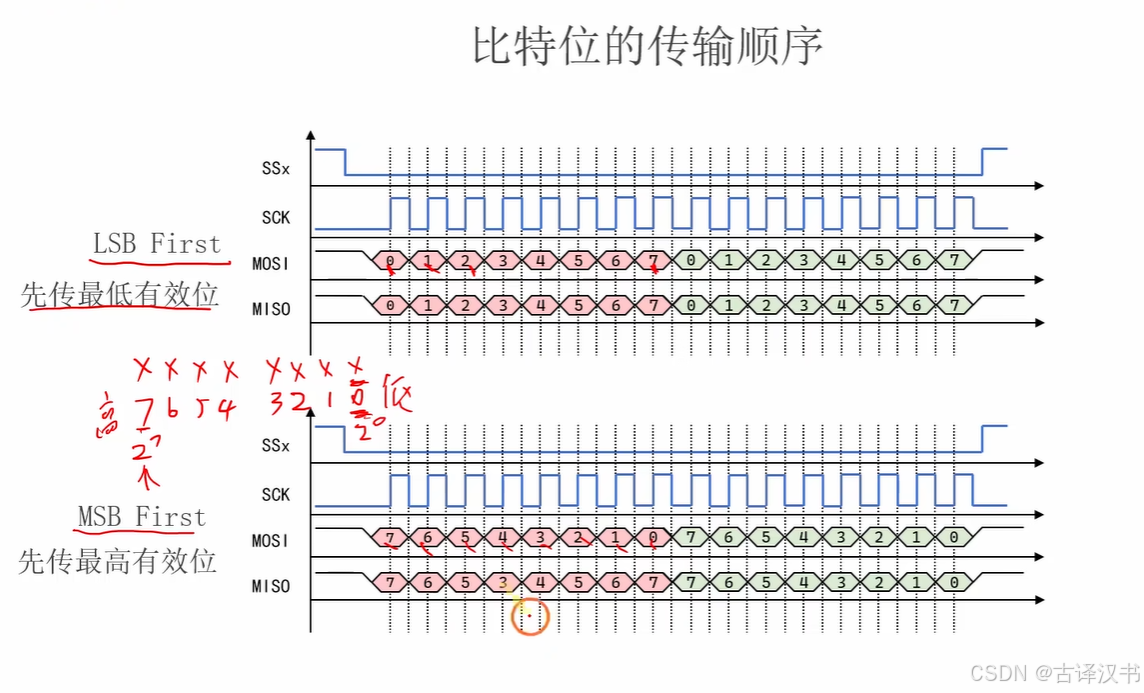

五、参数2:传输顺序

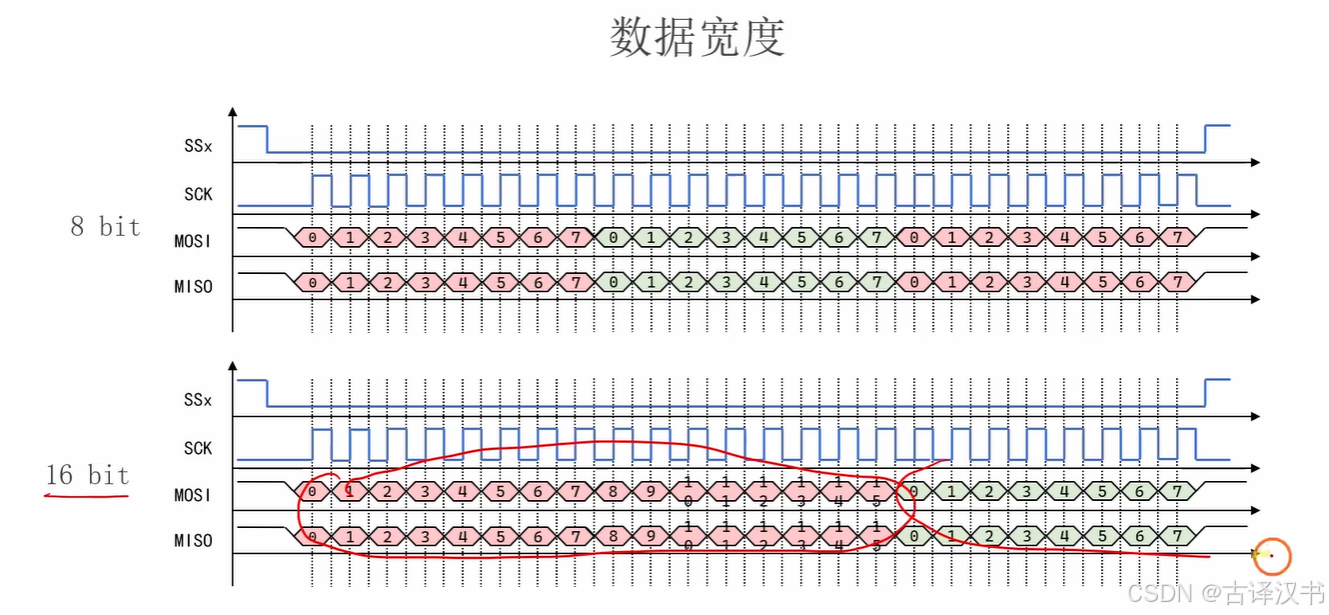

六、参数3:数据宽度
