最近观看完了stm32入门教程视频，但是学完大部分之后感觉能力尚有欠缺，决定动手找找项目来做，真不巧找了个有用到ESP826601S的WiFi模块芯片，由于没有课前准备没有买回来专门用的WiFi固件烧录器，于是看见ESP826601S上的TX和RX引脚回想起串口相关知识，能否用USB TO TTL实现固件下载和通信呢？答案是肯定的。于是用了万能的百度搜索教程，看了大部分的文章感觉有很多地方不理解，从接线到通信过程也是踩了不少坑，以下将手把手详细展开操作说明。

        需要用到的硬件有：ESP826601S和USB TO TTL串口以及若干杜邦线。

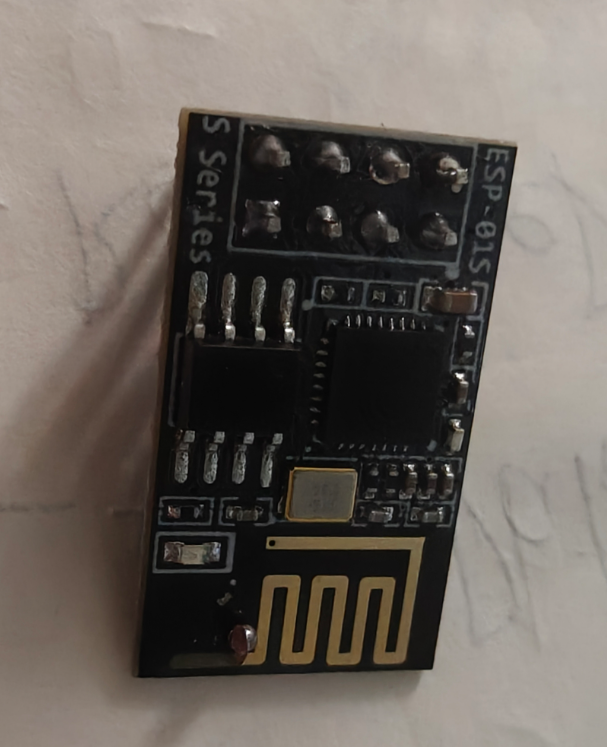

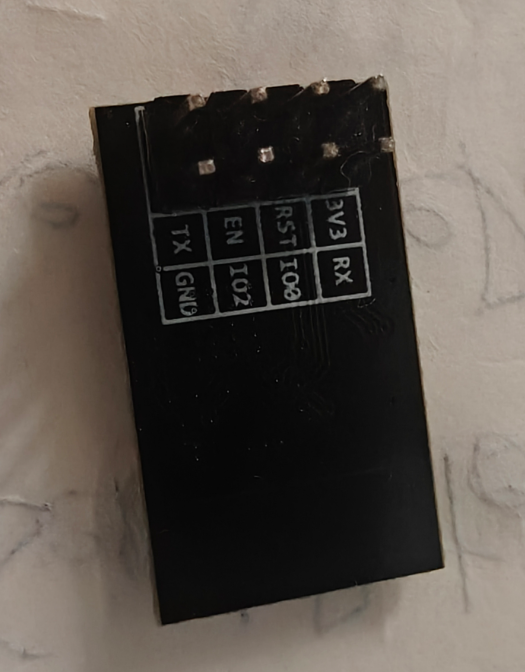

                                                        ESP826601S正反面图

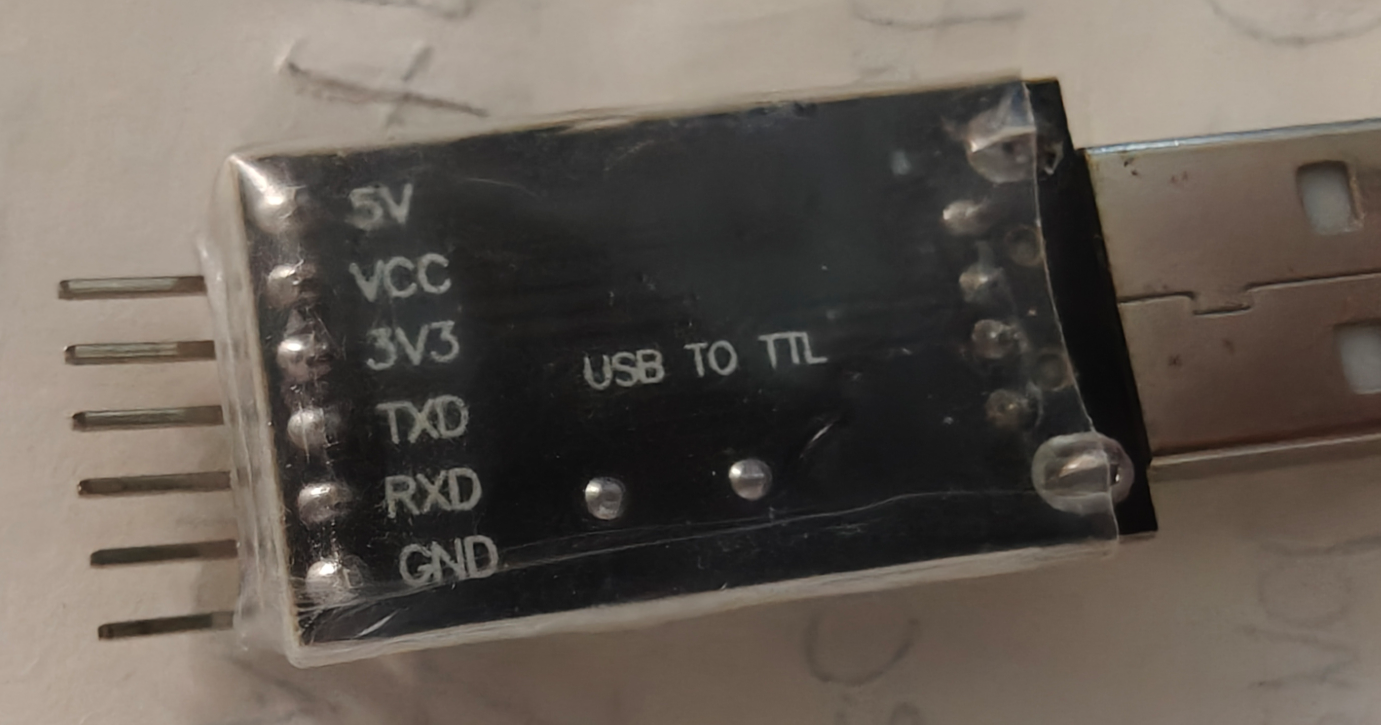

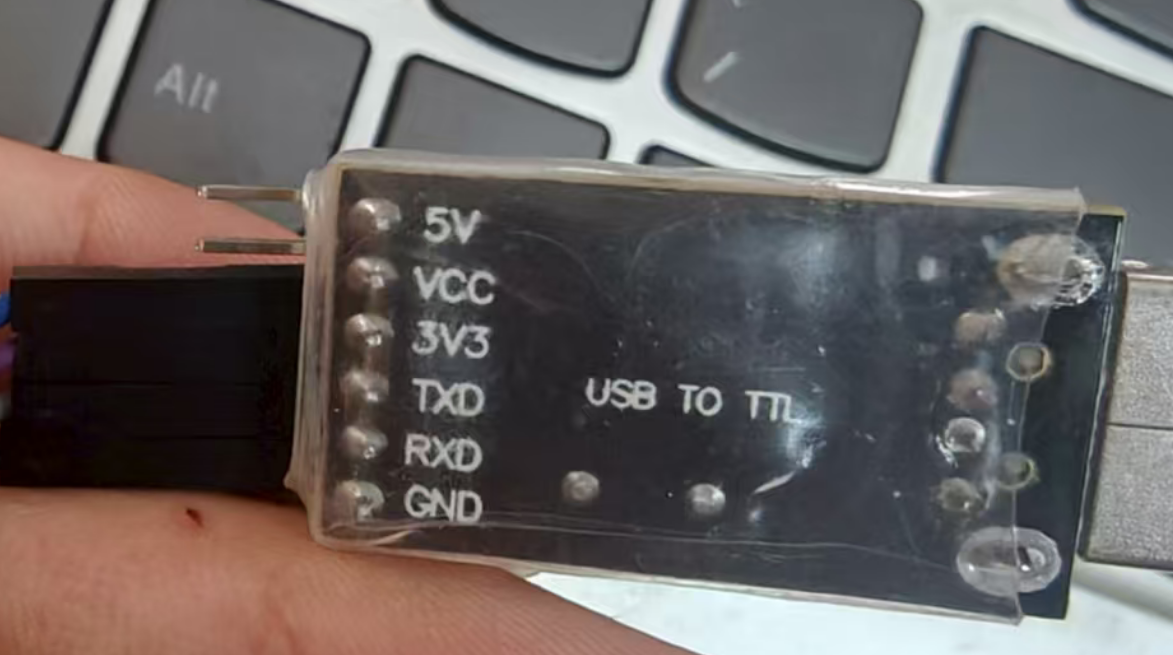

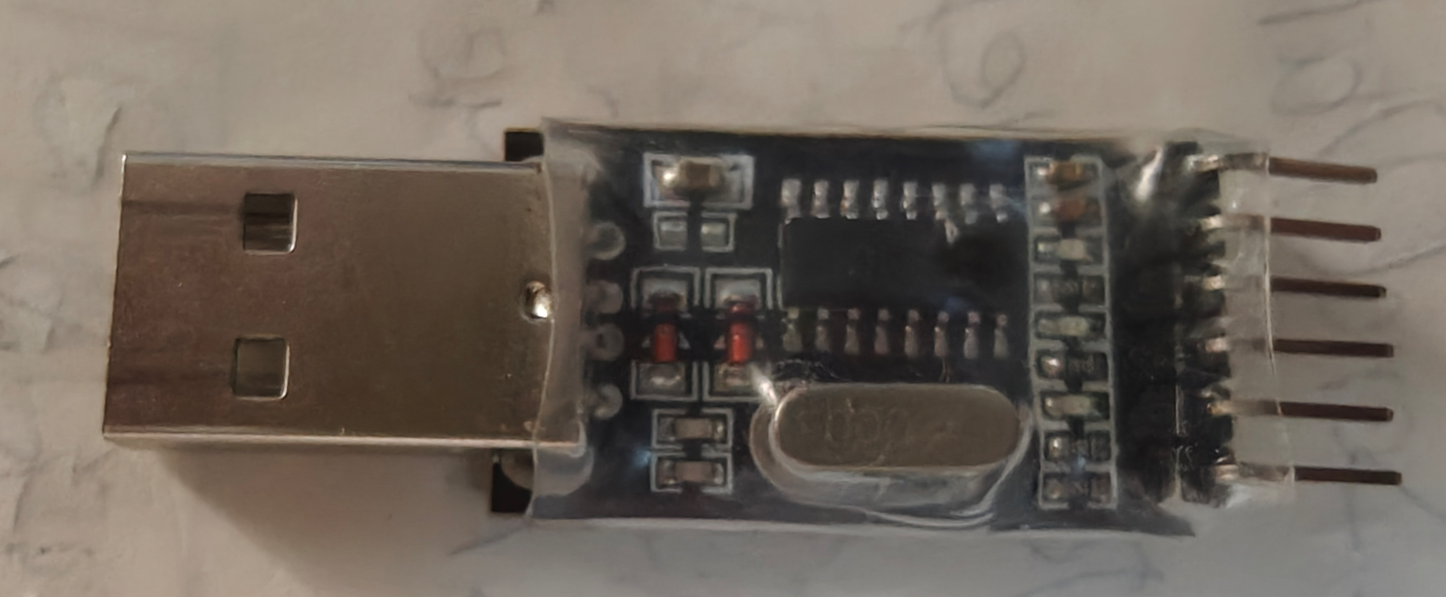

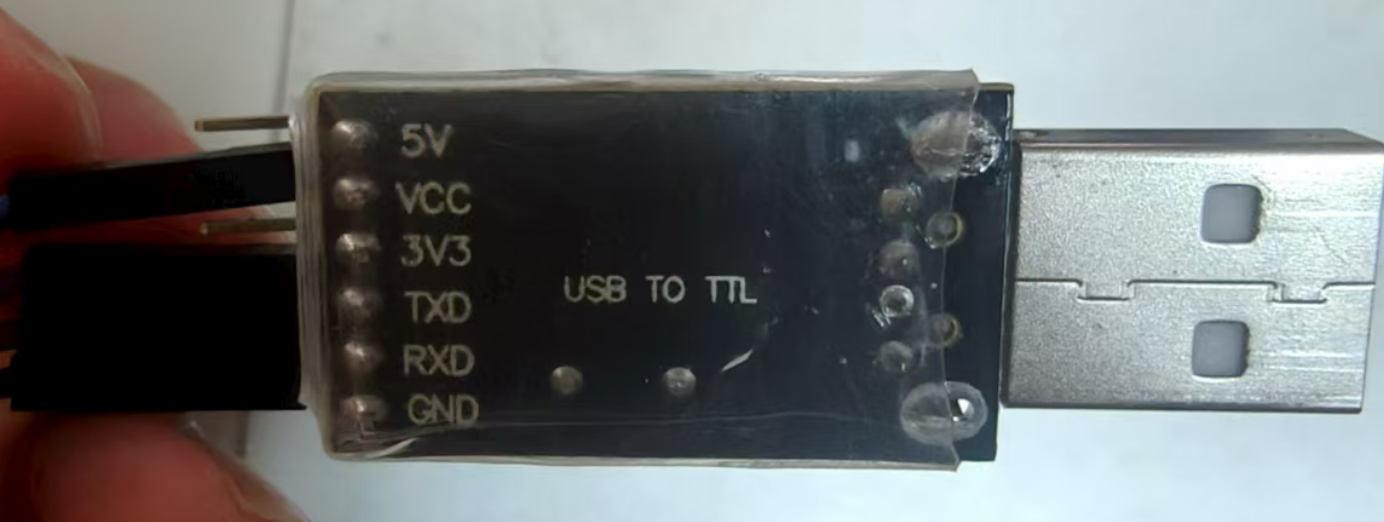

                                                   串口USB TO TTL正反面图

由图可以看到ESP826601S共有8个引脚：3V3、RX、RST、IO0、EN、IO2、TX、GND

串口USB TO TTL共有6个引脚：5V、VCC、3V3、TXD、RXD、GND

对于串口USB TO TTL，学习过stm32的USART的相信已经不陌生了，经常用来实现电脑与stm32的串口通信，这里就不做说明了，B站上也有很多优质的课程，花上一点时间就能看懂，况且本次遇到的问题更多的是硬件上的接线，所以也不用太过于担心。

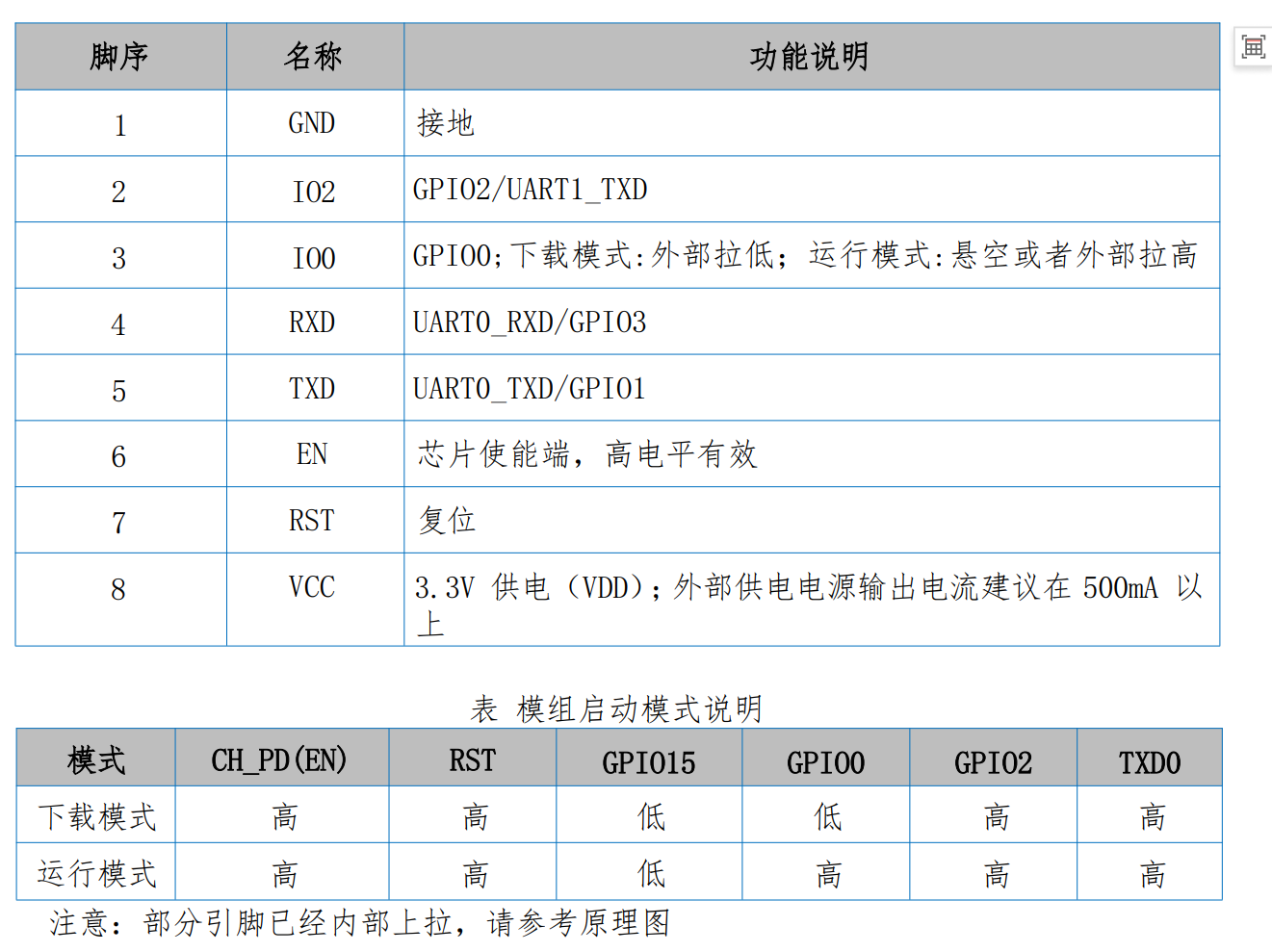

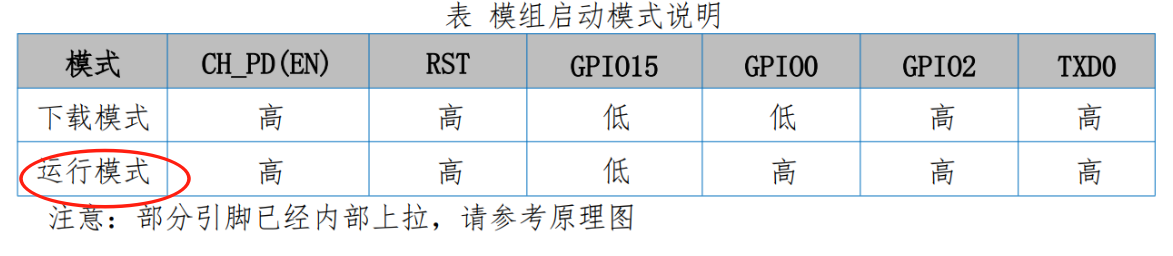

对于SP826601S，从产品官方找到的引脚定义图如下

一会接线时可以回来参考一下部分引脚的接法。

一、固件烧入

1、硬件接线部分

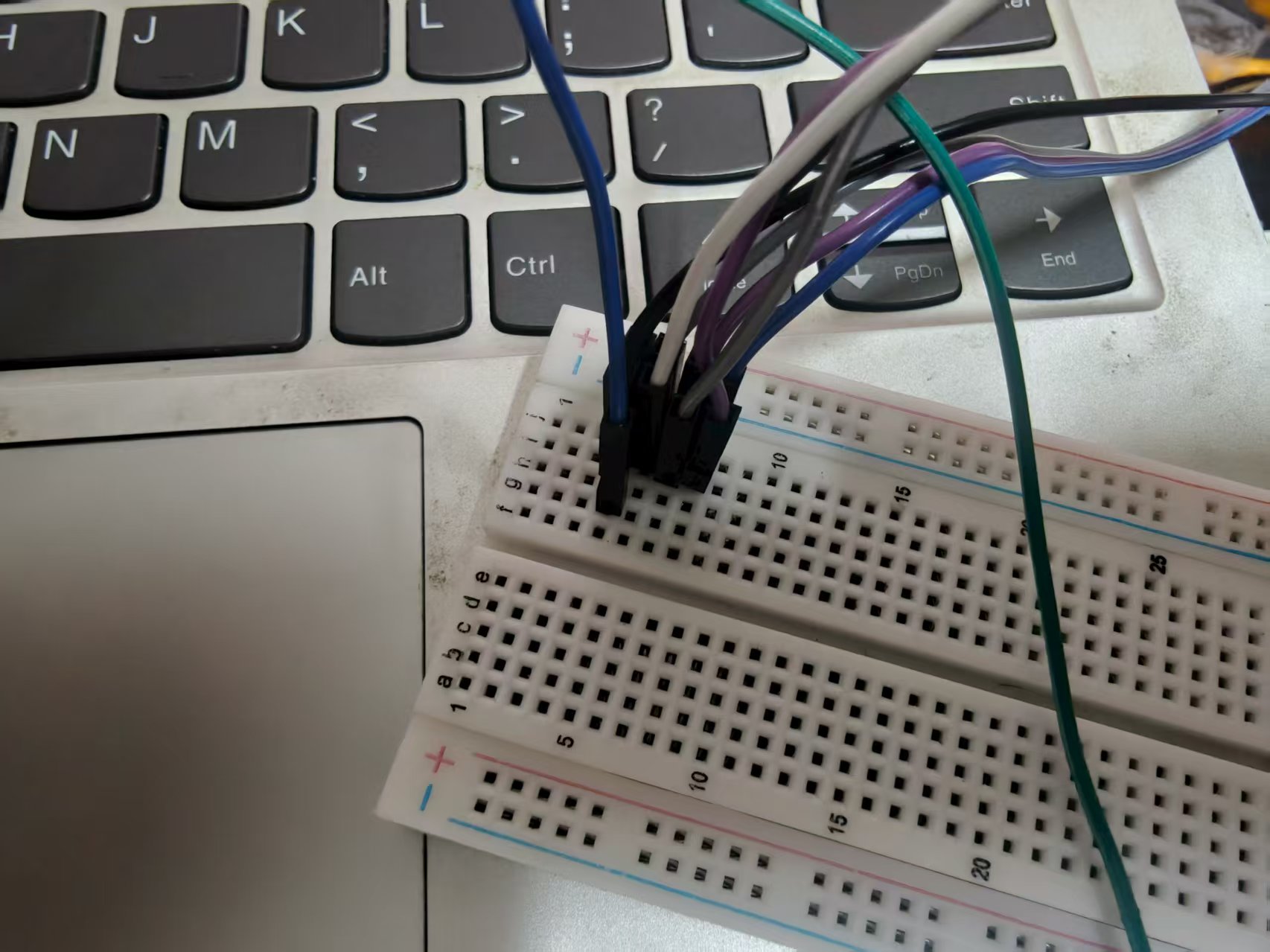

首先便是硬件接线的问题了，为了方便接线，我用杜邦线将引脚接到面包板上面以便连接：

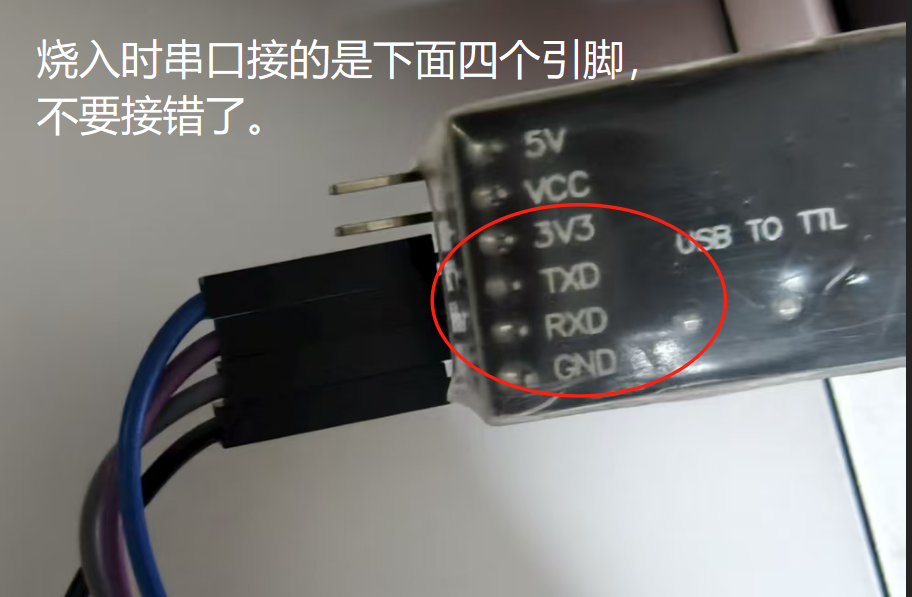

串口USB TO TTL共有6个引脚：5V、VCC、3V3、TXD、RXD、GND，烧入是只需用到

3V3、TXD、RXD、GND这4个引脚，将这4个引脚接到上面一排（面包板第一排对应4个引脚，从左往右分别是GND、RXD、TXD和3V3,或者也可以根据自己喜好随便接）。

ESP826601S共有8个引脚：3V3、RX、RST、IO0、EN、IO2、TX、GND，这里先接好

3V3、RX、TX、GND这四个引脚，

ESP826601S：                                                                串口USB TO TTL：

3V3                          ----------------------------------->                3V3

GND                        ----------------------------------->                GND

RX                           ----------------------------------->                TXD

TX                           ----------------------------------->                 RXD

那么剩余的4个引脚RST、IO0、EN、IO2，根据官方引脚参考图来看，下载模式中RST、EN、IO2要接高电平（3V3），IO0接地（GND），但经过本人的多次测试发现在IO2、EN悬空时（不接线）也可以做到固件烧入，但是如果EN接3V3时后面的串口通信复位后功能不正常，所以为了统一接线，EN和IO2不接线，以下是我个人的接线：

ESP826601S：                                                                串口USB TO TTL：

3V3                          ----------------------------------->               3V3

GND                        ----------------------------------->               GND

RX                           ----------------------------------->               TXD

TX                           ----------------------------------->               RXD

RST                        ----------------------------------->               悬空（方便接低电平复位）

EN                          ----------------------------------->               不接线

IO2                         ----------------------------------->               不接线

IO0                         ----------------------------------->               GND（在下载模式下IO0必须接地）

（再提醒一下，烧入时IO0必须接GND，EN和IO2引脚可以不接线，RST悬空，方便接低电平复位。RST接低电平时有复位芯片作用）

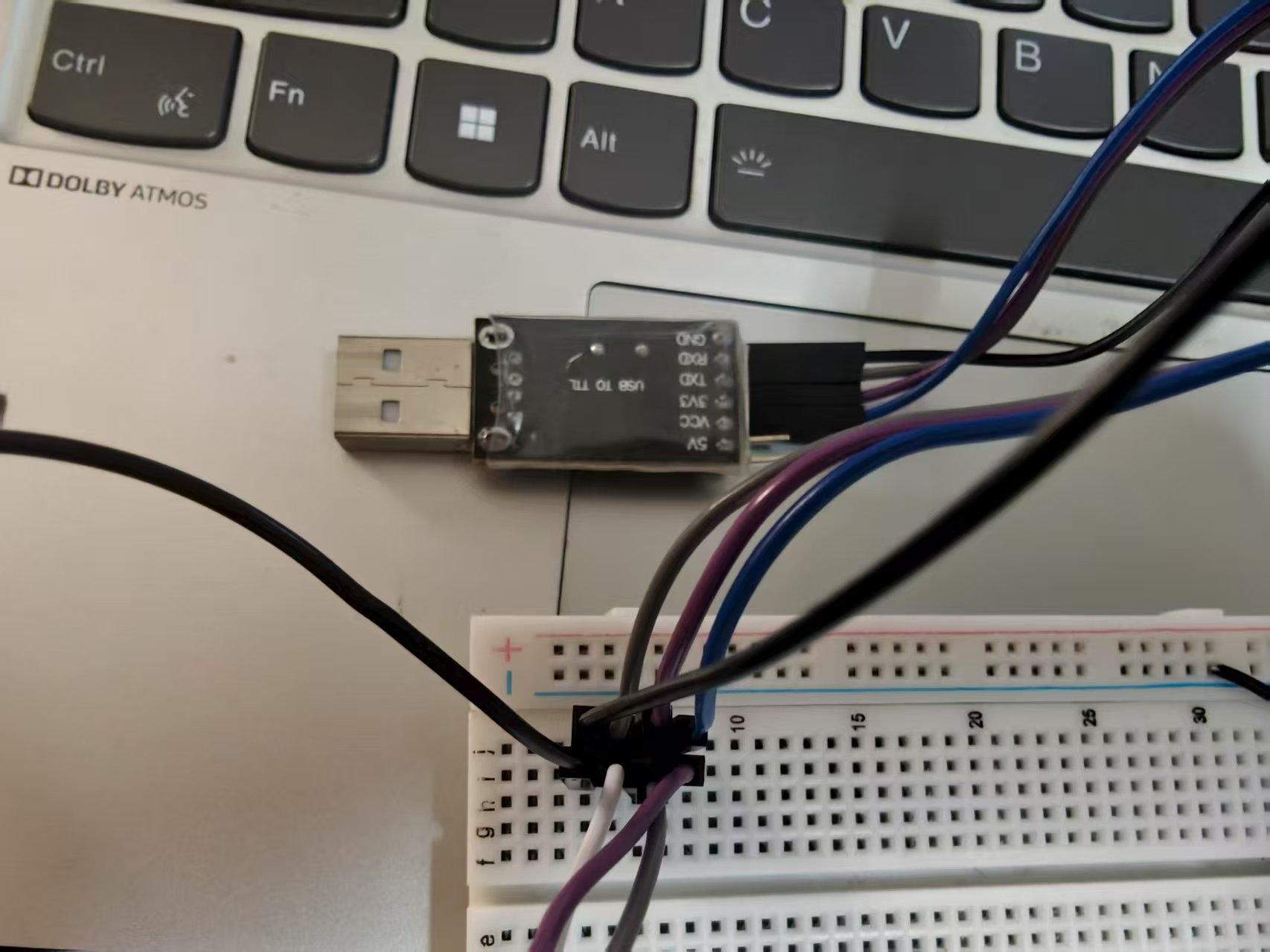

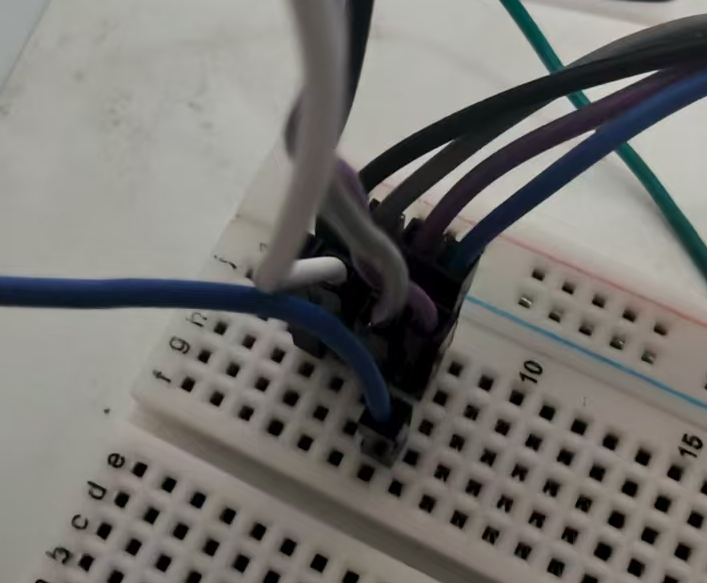

实物图如下：

左边的蓝色线IO0接GND,悬空的绿色线是RST,IO2和EN都没有接线，对烧入影响不大。现在接上串口,打开烧入软件进行烧入。

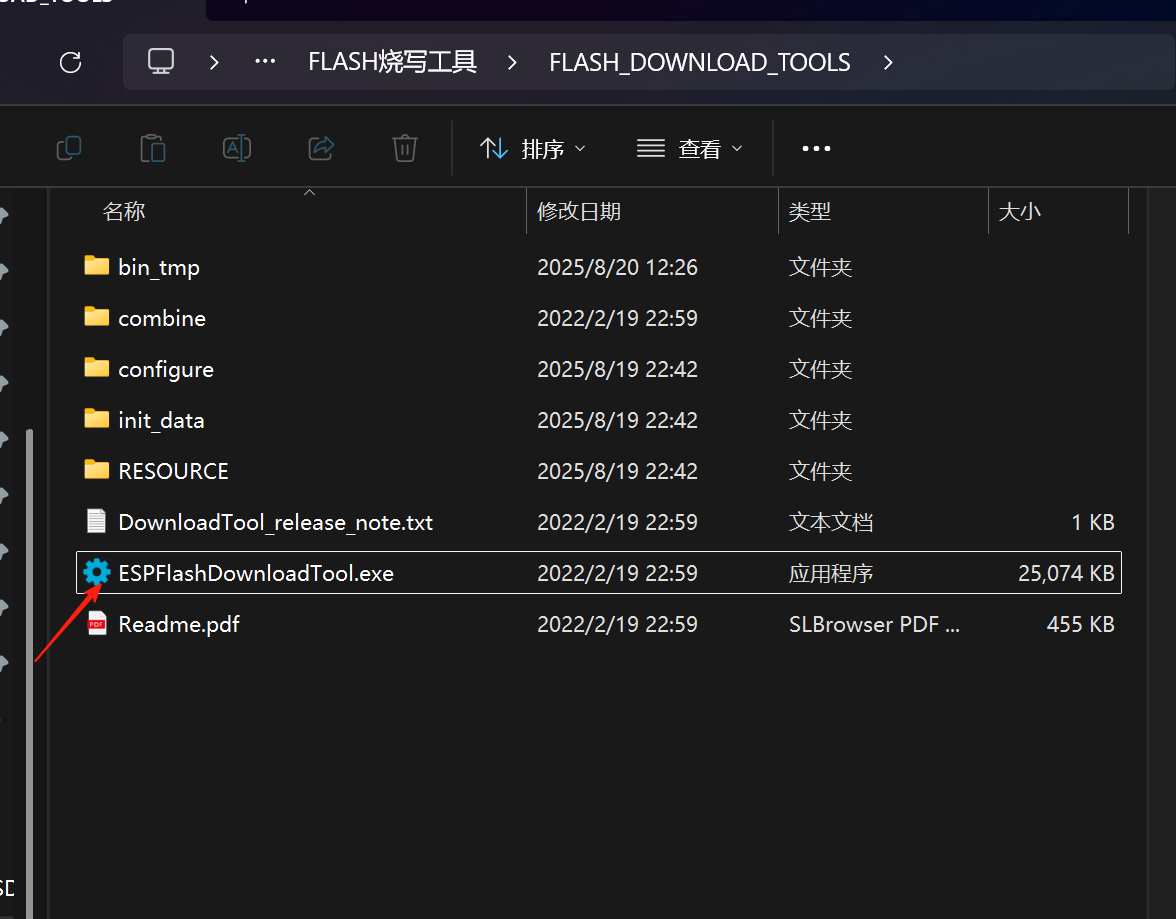

2、固件烧入

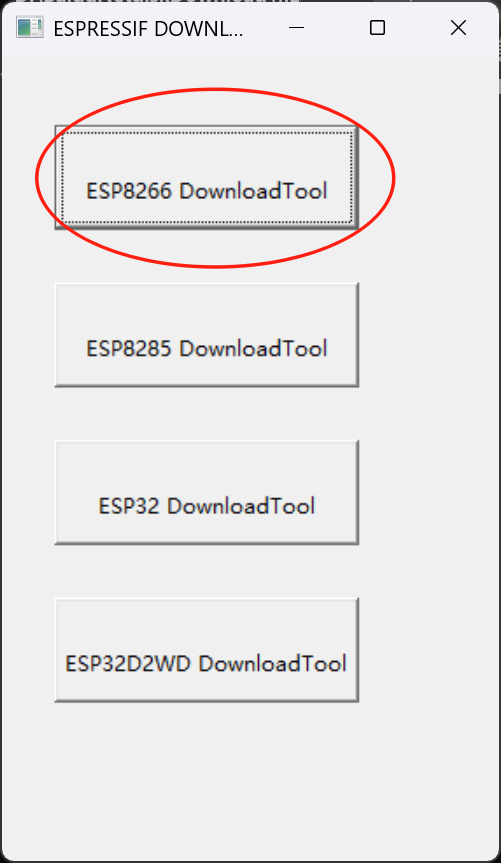

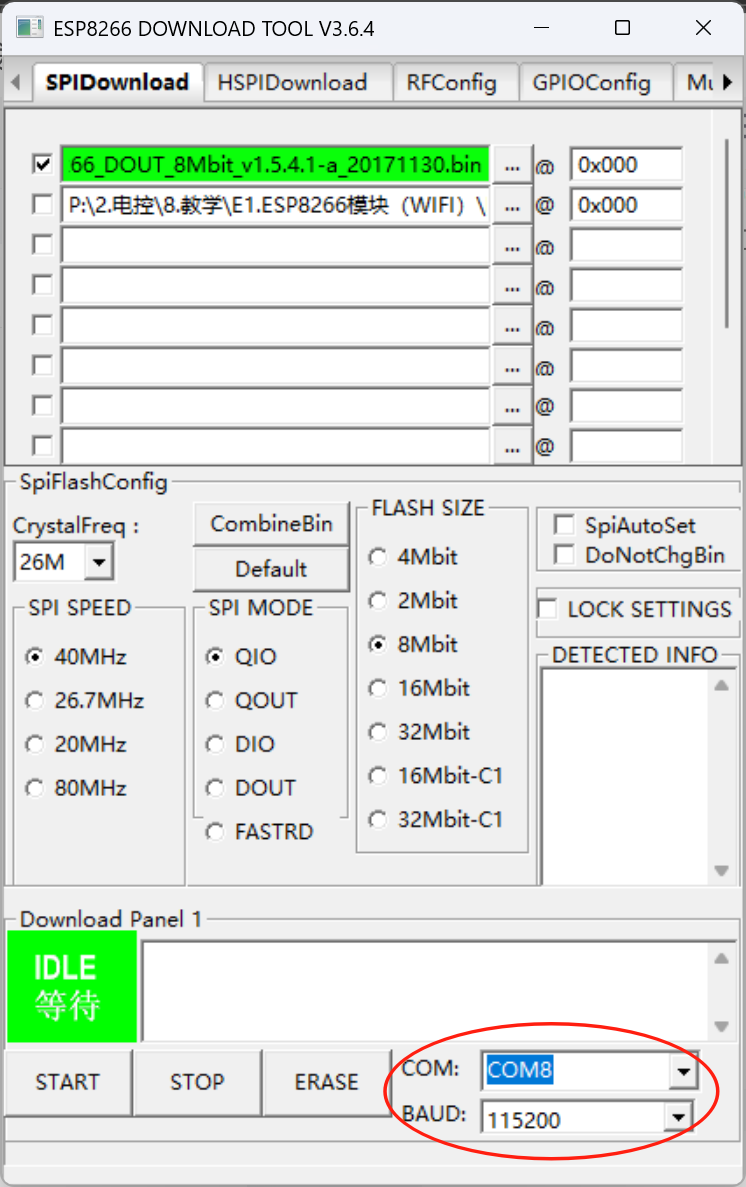

点击第一个选项弹出界面：



需要注意的是选择COM端口和设置波特率，这里我的串口是COM8口，波特率选择了115200。

第一步

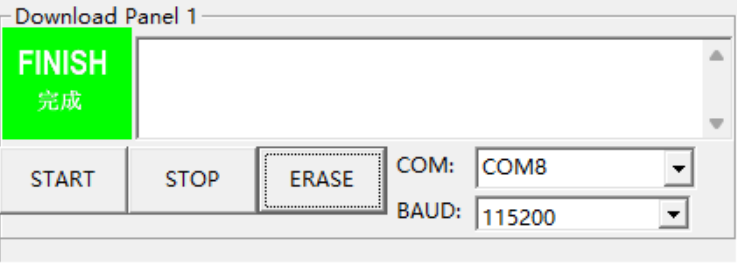

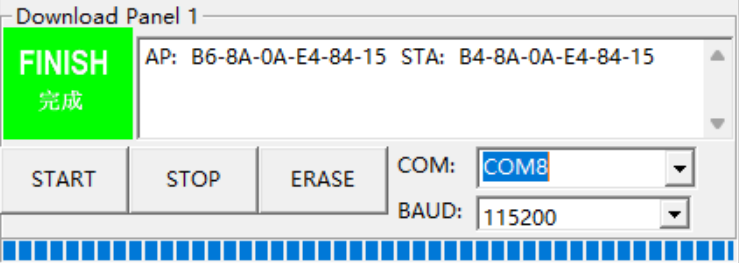

先清除数据,点击ERASE,直到出现finish即可。

第二步

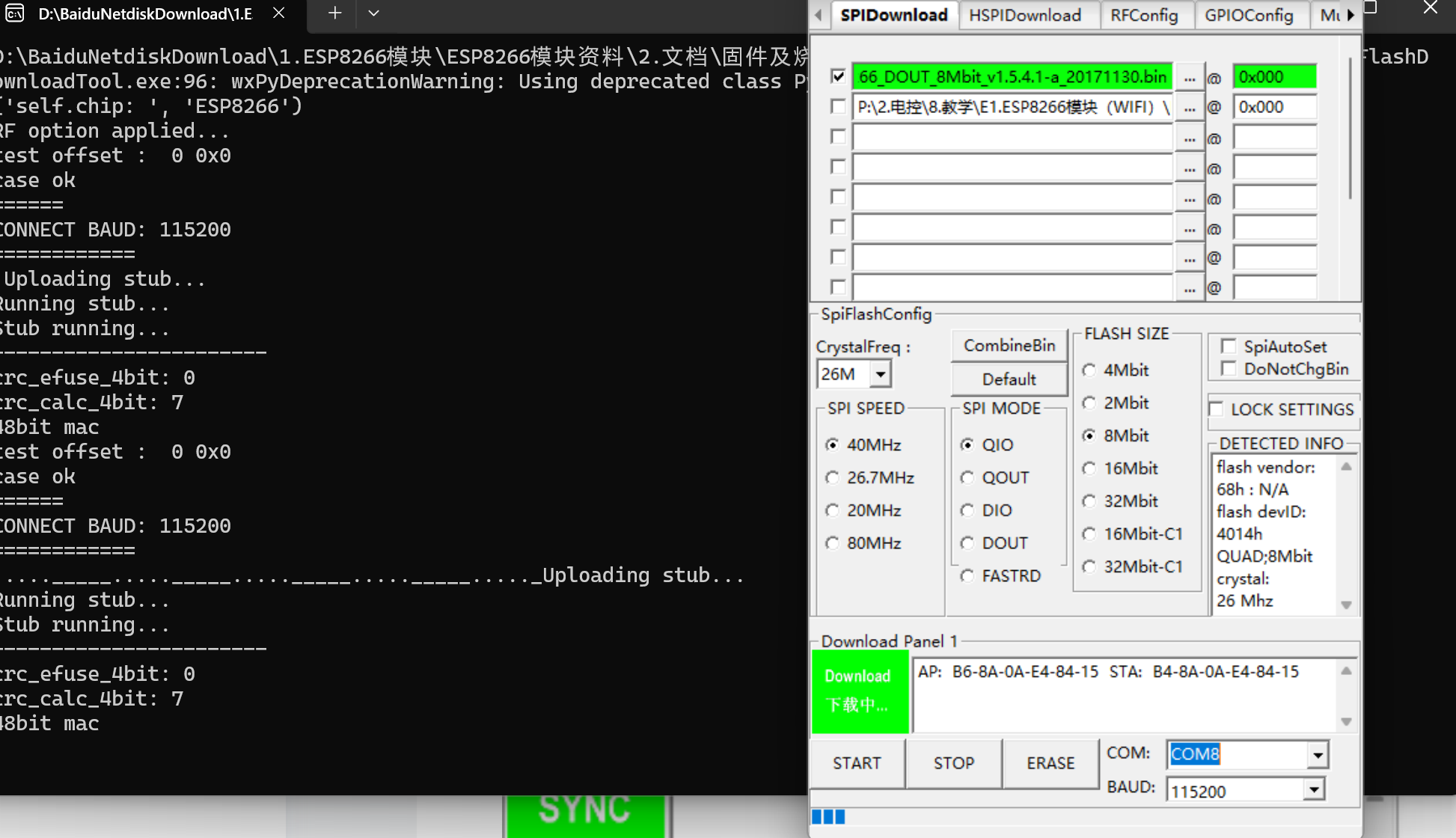

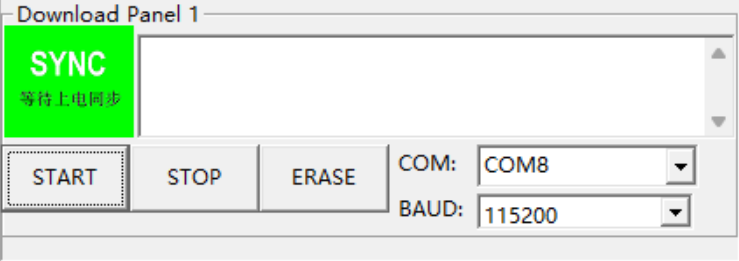

选择事先下载好的固件下载，点击START，下载过程中常常会出现等待上电同步，这时候悬空的引脚RST派上用场了，将悬空的黄色线接GND并拔开达到复位效果。

此时正在下载固件，只需要耐心等待固件下载完成。

以上便是烧入固件的过程。

二、串口通信

烧入完固件以后可以关掉烧入工具打开串口助手进行验证。

串口通信过程属于运行模式，按照参考图只需要把IO0引脚改接成3V3就可以实现通信？                        ​​​​​​​        ​​​​​​​

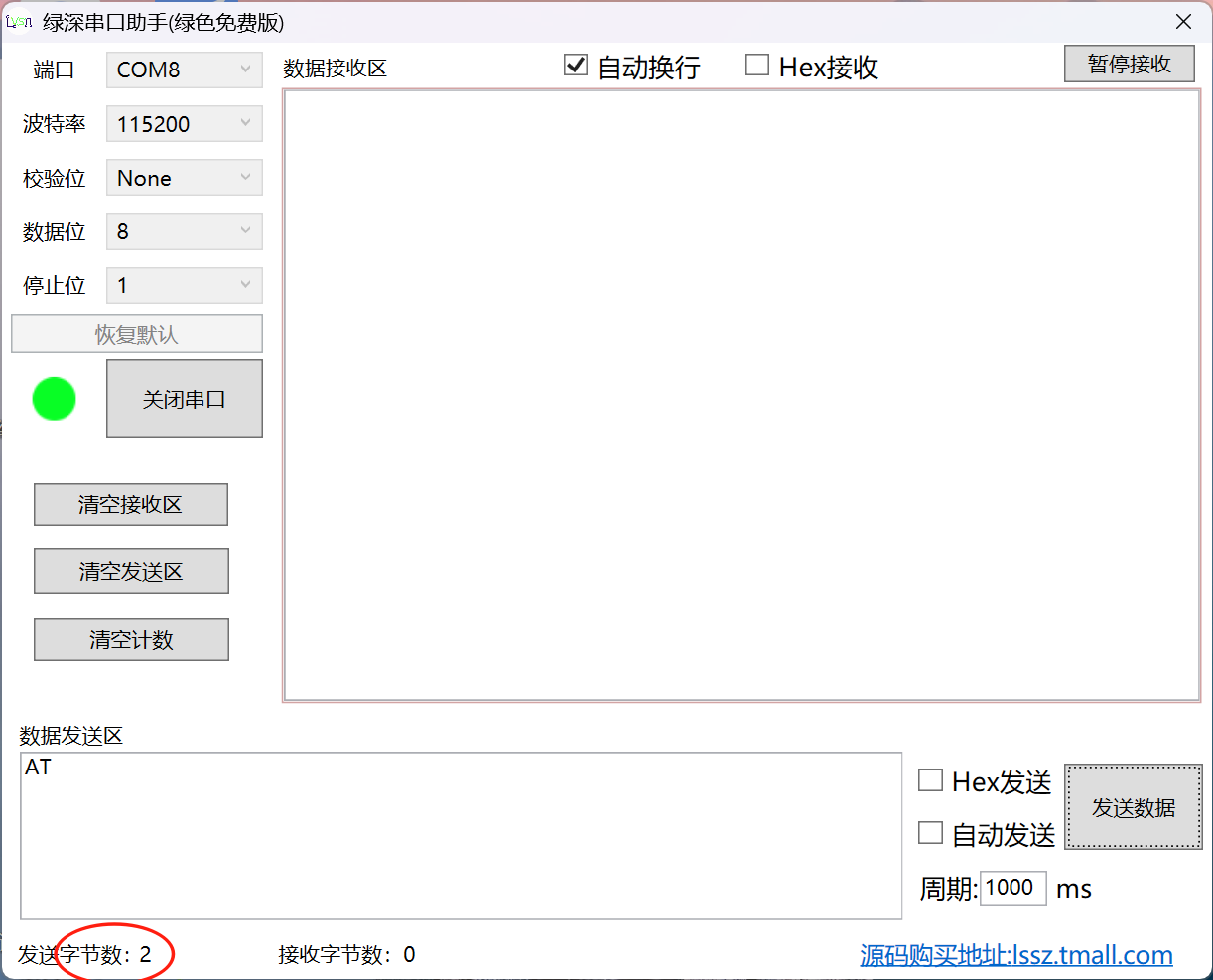

这里随便选择了一个串口助手进行测试（使用串口助手时需要注意端口号和波特率选择，这里的波特率最好选择ESP默认的波特率115200）

可以发现发生字节后没有任何回应，无论怎么通过RST去复位也不会有任何回应，此时只需要把USB TO TTL串口上的3V3端口改接成VCC端

口，如图：

接线前

接线后：

也就是将3V3上的接线换到了VCC上。

接好线后重新接上串口试试效果。

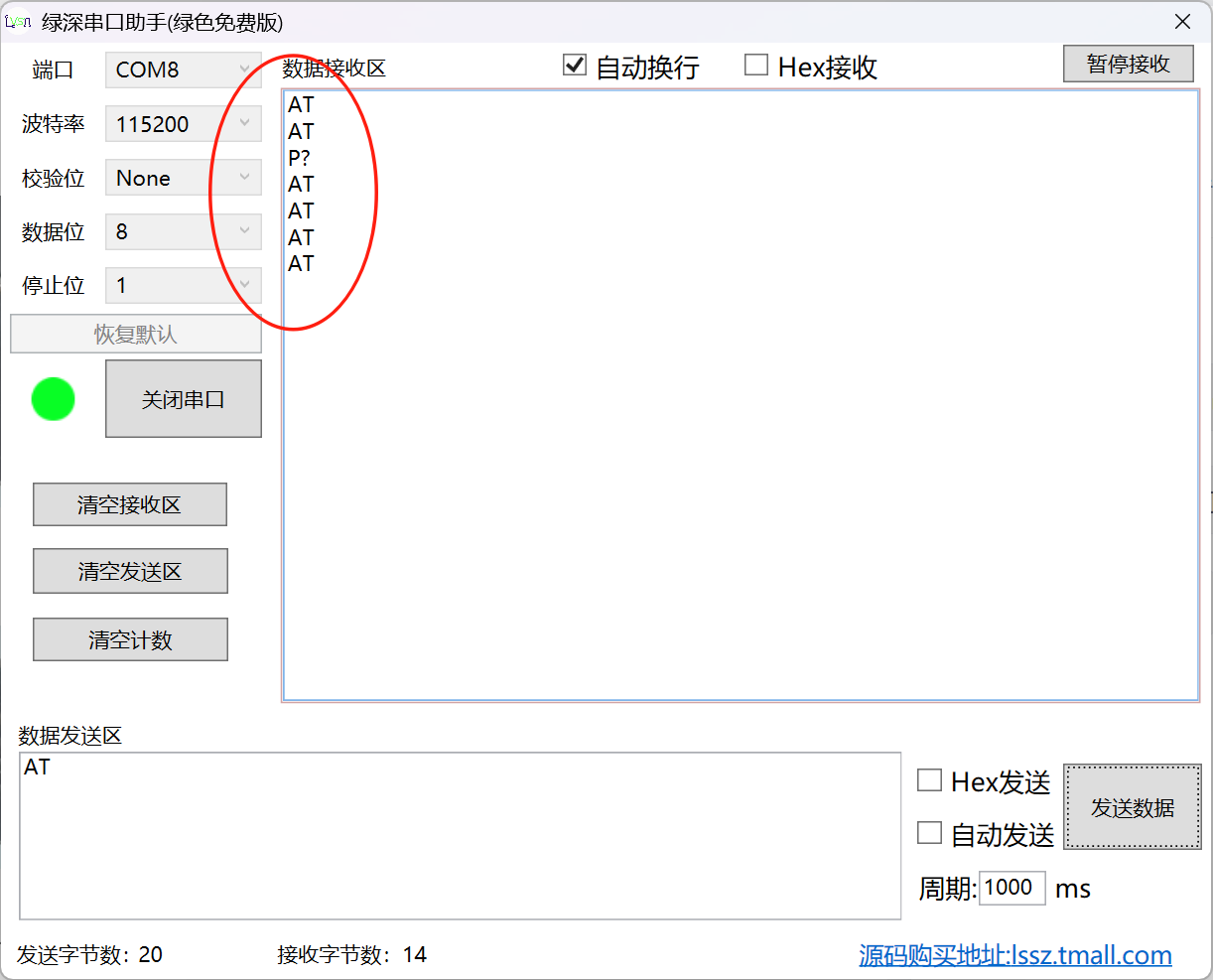

现在的串口有了回应，但是并不符合我们预期的指令（如果还是没有回应可以对ESP进行一次复位。），理论上输入AT后应该回复OK，但是这里只回复了AT甚至是乱码，这个时候可能是串口软件的问题，可以试试其他的串口软件。（虽然说指令回复与预期不符合，但是相比最开始连消息都不回复，已经是有所效果了，WiFi模块至少有了回应。）

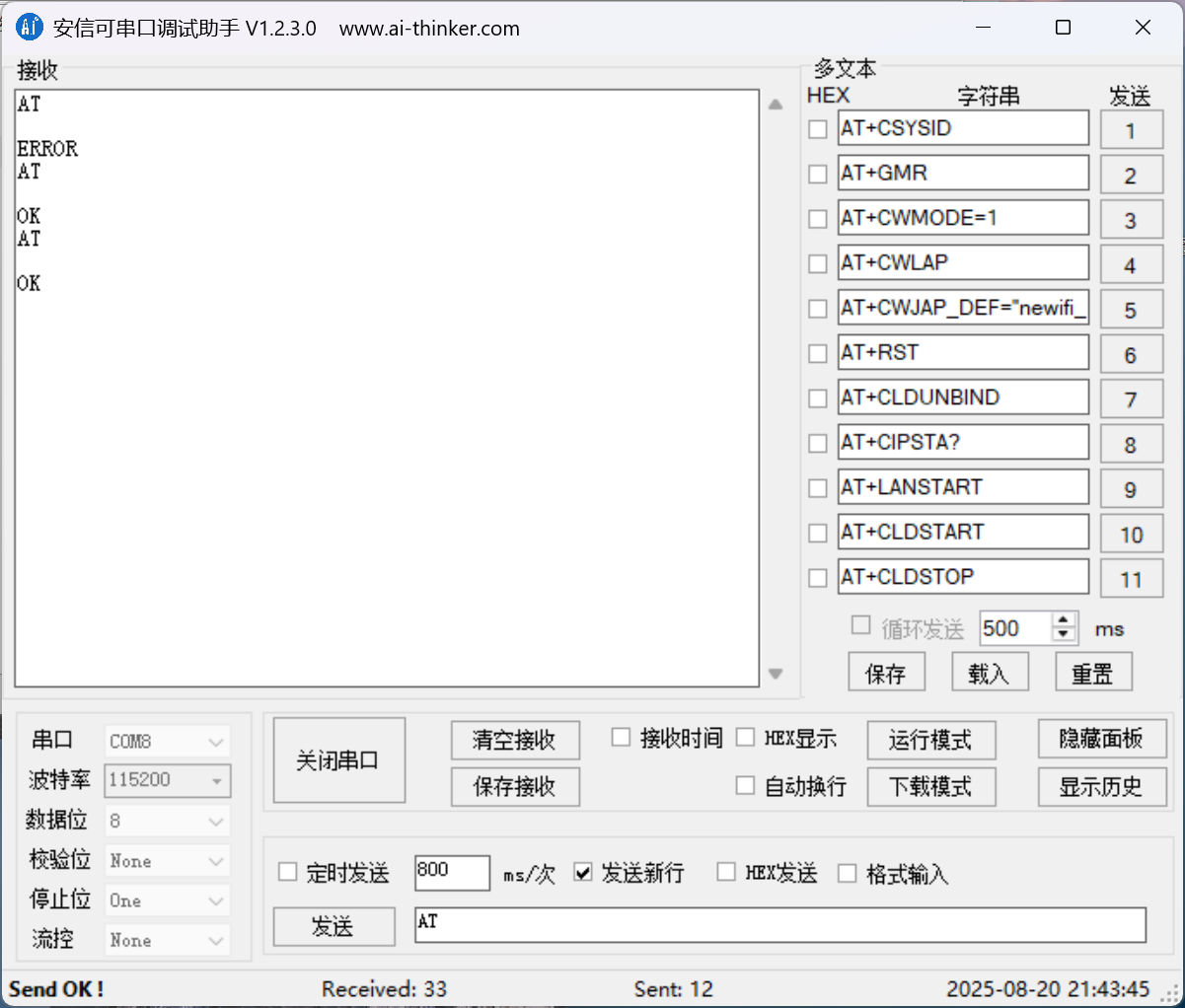

更换了串口助手后回复了OK，串口通信也正常。

三、总结

1、硬件接线：除了IO2、EN两个引脚不接线，RST悬空，其余5个引脚按硬件接线部分接好，其中需要注意IO0的接线，下载时接GND，通信时接VCC。下载时串口USB TO TTL用到的是3V3,通信时用到的是VCC。

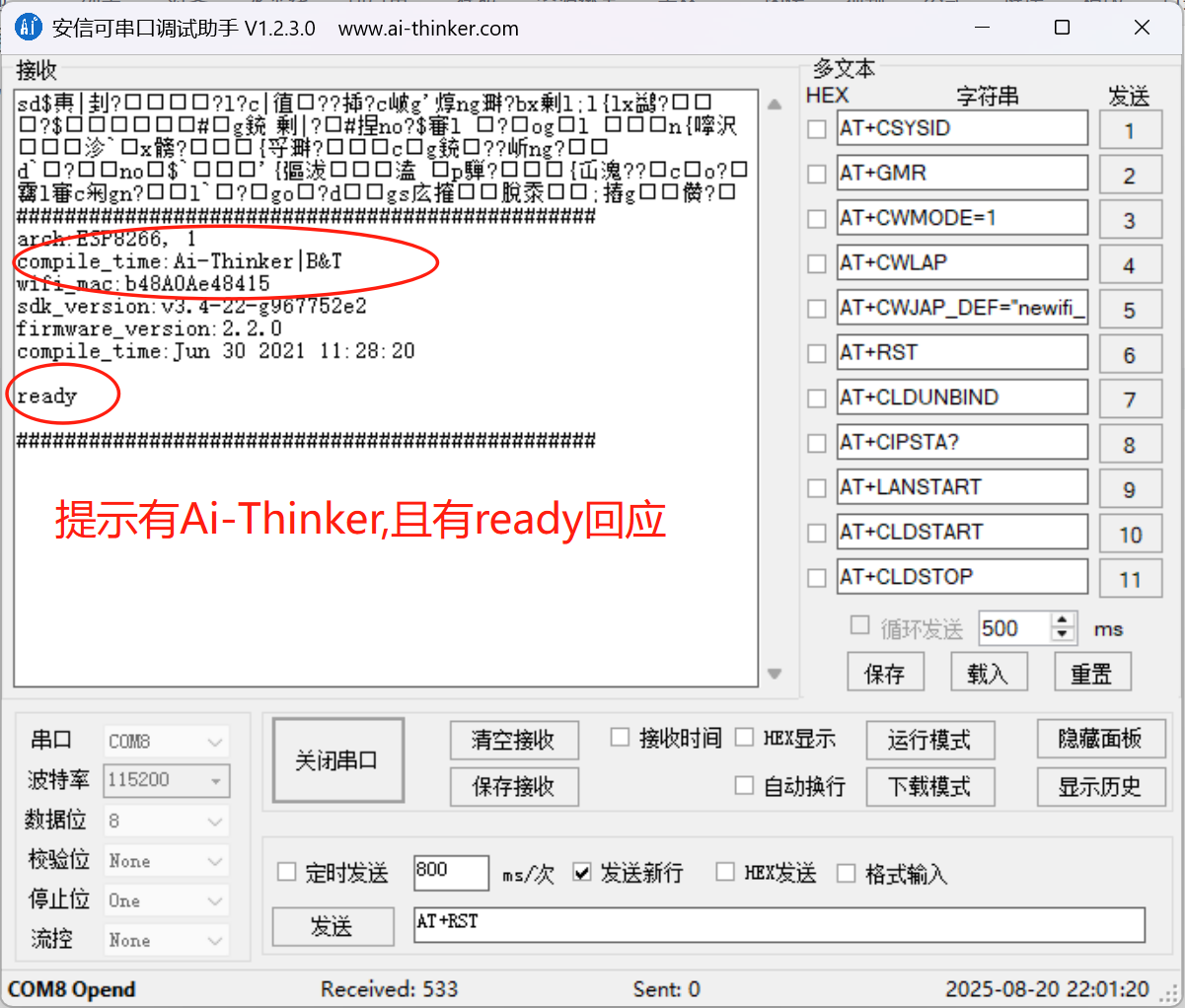

2、串口通信：如果下载好固件以后，发送串口信息没有回应，首先试试复位ESP，看看是否会显示初始化信息（如下图）。如果没有显示，检查一下接线IO0是否接VCC,串口USB TO TTL是否更换了引脚（3V3换VCC）。若显示初始化信息后输入AT看看是否回复OK，如果回复了乱码可以试试更换串口助手。
