硬件开发_基于STM32单片机的冷链运输系统

本文介绍了一个智能冷链监测系统，该系统通过STM32单片机主控，集成温湿度传感器（DHT11）、OLED显示屏和加速度传感器（ADXL345），实现对冷链环境的实时监测。系统具备温度采集、数据可视化显示和运输平稳性检测功能，通过IIC总线实现传感器与主控的通信。程序设计采用C语言开发，包含初始化、数据采集和显示控制模块。该系统可有效保障冷链运输过程中物品的质量安全。

糖糖单片机设计

671人浏览 · 2025-08-21 16:20:37

糖糖单片机设计 · 2025-08-21 16:20:37 发布

一.系统概述

智能冷链系统功能如下：
温度采集：集成温度传感器，可实时采集环境温度数据。
显示功能：配备显示屏，实时呈现温度数据，方便用户监测当前温度状态。
运输平稳性监测：通过加速度传感器检测车辆晃动，实时监测并评估运输平稳性，避免物品因剧烈震动受损。

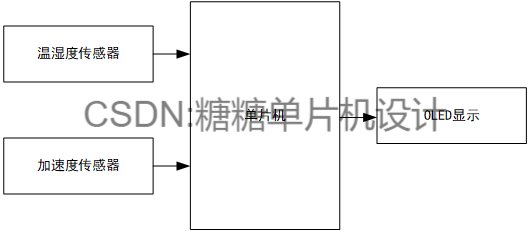

在这里插入图片描述

二.电路设计

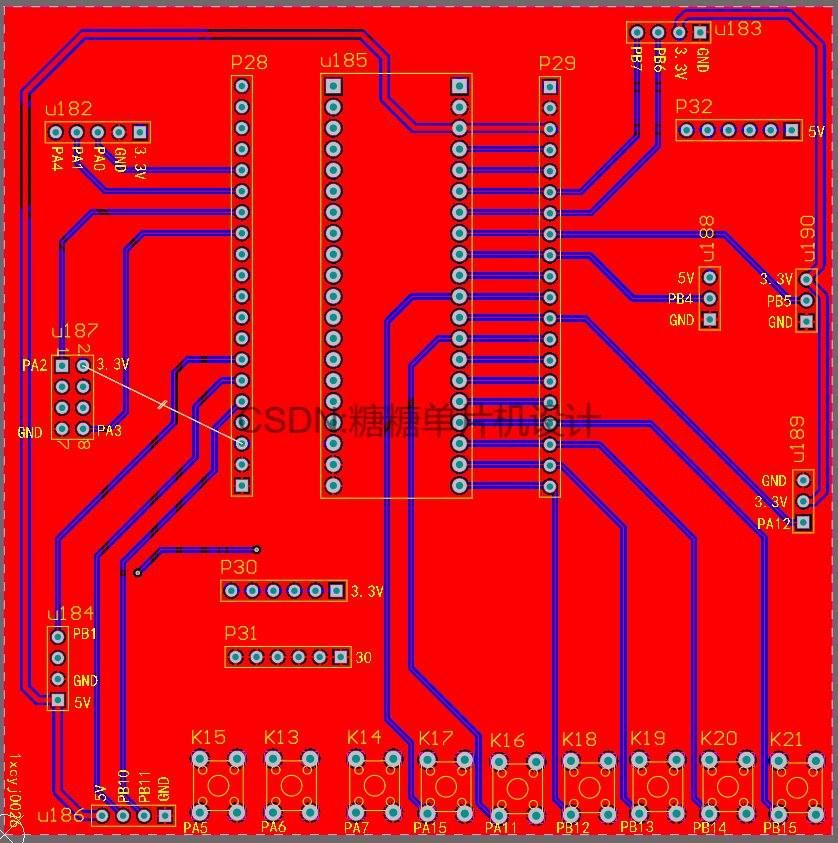

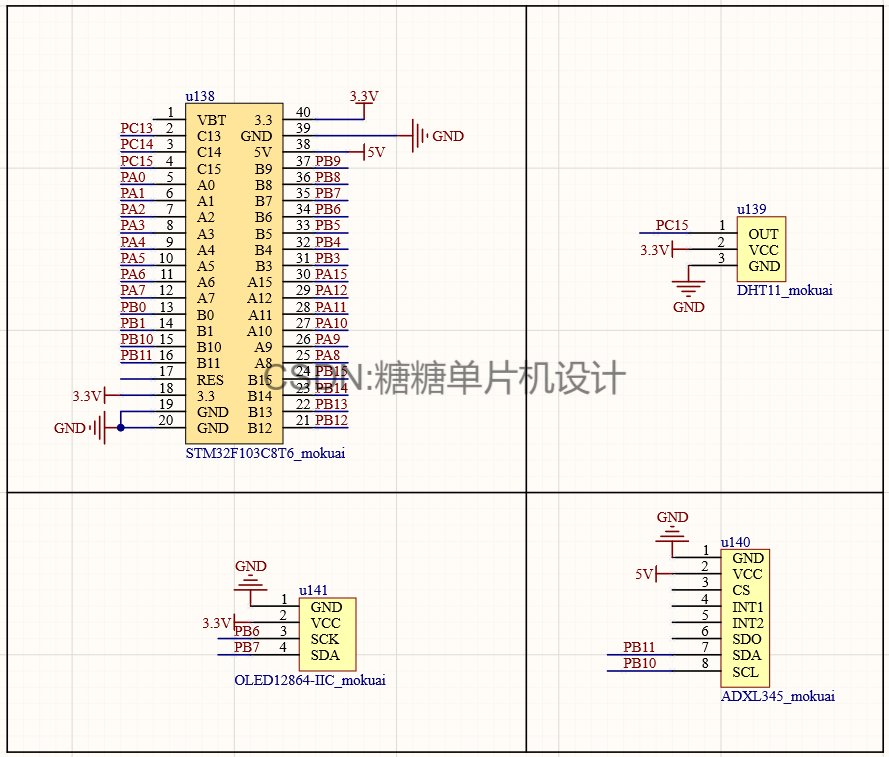

电路图采用Altium Designer进行设计：

通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心；
通过DHT11进行温湿度检测，并通过one-wire总线与单片机的GPIO脚进行连接；
通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信；
使用ADXL345加速度传感器进行车辆的晃动检测，并采用IIC总线与单片机进行通信。

在这里插入图片描述

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc2.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Control_Report_To_Police.h”

int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init(); //延时函数初始化

 while(DHT11_Init()){}

OLED_Init();         //OLED初始化
OLED_CLS();          //OLED清屏
OLED_ShowCN(32,2,0);			//小常硬件
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
delay_ms(100);
OLED_CLS();
while(ADXL345_IIC_GPIO_Init())    //ADXL345初始化  IIC的IO口初始化
{
	OLED_ShowStr(0,0,"ADXL345 Error",2);
	delay_ms(200);
	OLED_ShowStr(0,0,"             ",2);
	delay_ms(200);
}

 /*******显示汉字**********/
OLED_ShowCN(0,0,10);
OLED_ShowCN(0+16,0,11);
OLED_ShowCN(0,2,12);
OLED_ShowCN(0+16,2,13);

//Unstable

while(1)
{
OLED_Display_Cotrol(); //显示控制函数
}
}
