1. HardFault出现的原因

实际应用中大概原因有下面几条：

1. 数组越界操作；
2. 使用非法指针；
3. 堆栈空间不足，ram爆了；

当出现HardFault时，会进入下面的函数：

void HardFault_Handler(void)
{
  /* USER CODE BEGIN HardFault_IRQn 0 */

  /* USER CODE END HardFault_IRQn 0 */
  while (1)
  {
    /* USER CODE BEGIN W1_HardFault_IRQn 0 */
    /* USER CODE END W1_HardFault_IRQn 0 */
  }
}

2. 场景模拟1 - 通过堆栈定位

下面将模拟一个越界操作其他地址，导致该地址操作时崩溃的例子。
首先，在spi1句柄对象前定义一个全局变量：

char g_buffer_overstep[128] = {0}; //越界数组测试
SPI_HandleTypeDef hspi1;

为何这样定义呢？这要看map文件了，打开xxx.map文件，找到Global Symbols段落，找到如下内容：

可以看到，

• g_buffer_overstep变量的地址是0x200000dc，占用128字节
• hspi1变量的地址是0x2000015c，占用88字节
  两个变量在内存中是紧挨着的，下面就好操作了，越界访问1个字节：

	//情况1：越界操作
    char *p = g_buffer_overstep;
    p[128 + 1] = 0xff;
    SPI_FLASH_READ_FLASHID();//操作SPI，参考前面的文章或者随便操作一下

运行一下发现崩到hardfault中了，调用堆栈：

可以跟到这里：

 /* Check if the SPI is already enabled */
  if ((hspi->Instance->CR1 & SPI_CR1_SPE) != SPI_CR1_SPE)
  {
    /* Enable SPI peripheral */
    __HAL_SPI_ENABLE(hspi);
  }

也就是说，Instance非法了，遇到这种情况可以根据map文件进行问题排查。

3. 场景模拟2 - 通过寄存器LR定位

有时候，进入hardfault时，并没有堆栈信息，此时可通过如下方法进行定位。
比如，直接在main中写入下列代码：

	//情况2：非法指针
    char *p = (char *)0x0000012f;
    p[0] = 0xff;

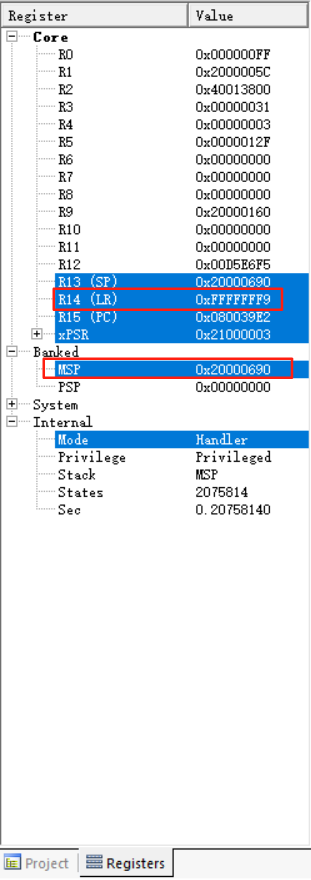

此时虽然有堆栈，但我们不管，这里看CPU的寄存器：

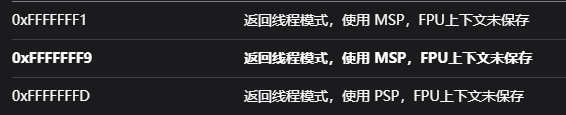

当进入HardFault时，首先看CPU寄存器信息，这里LR用于异常返回控制，0xFFFFFFF9可以去看MSP主栈寄存器。其他情况如下：

MSP压栈顺序为R0、R1、R2、R3、R12、LR，**此处LR和上面CPU寄存器的LR是不一样的！**它存储的是实际的异常地址！两者的区别：

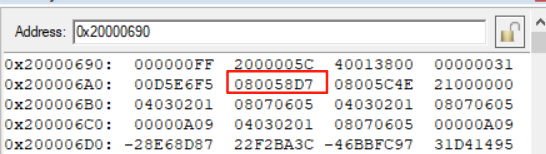

我们可以将MSP地址拷贝的Memory窗口进行查看：

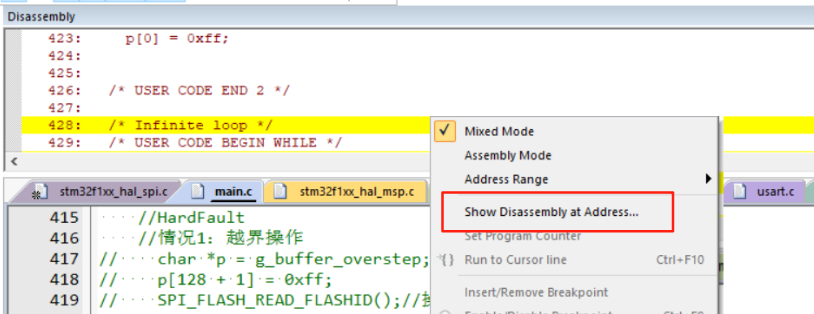

改为int显示，直接找0x8开头的，也对应了LR。将其复制，然后在汇编窗口打开 show…address：

改为0x开头的：

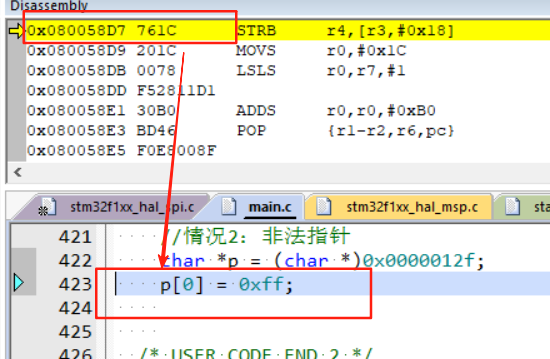

现在问题定位了：

4. 其他

待补充。。
