一、移植前准备

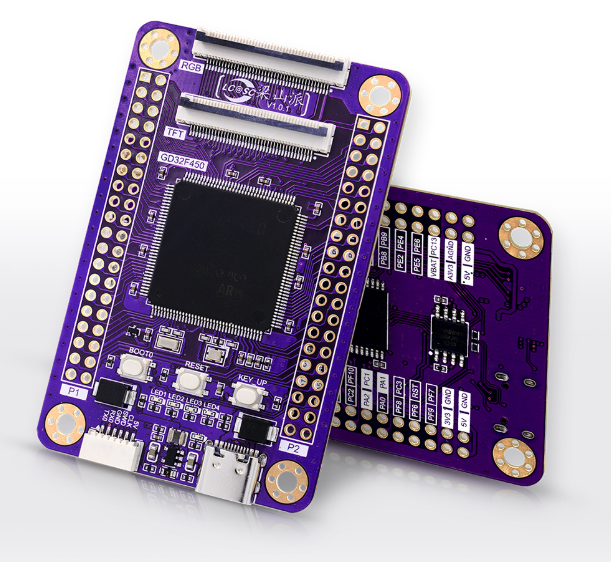

        硬件方面准备好立创梁山派

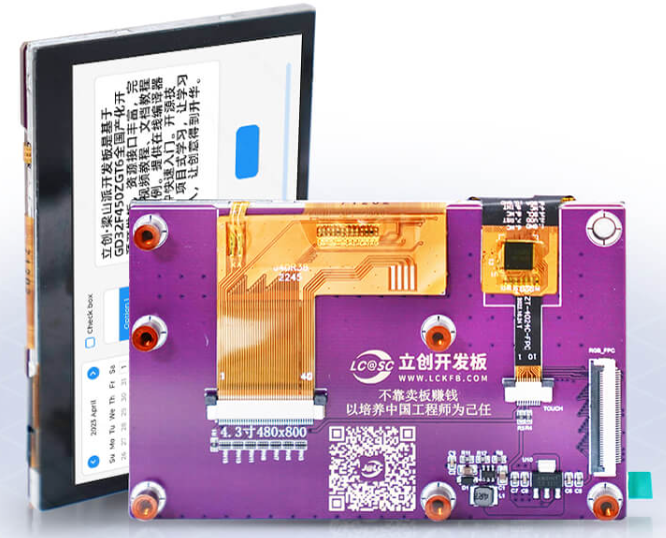

        RGB屏幕拓展板

        软件方面准备好要移植的工程文件和立创官方所提供的RGB屏幕资料

下载链接：https://pan.baidu.com/s/1O2XkEvgbB-C2BkRVUJJGEA?pwd=LCKF

二、移植RGB屏幕

（一）、移植相关文件到自己的工程中

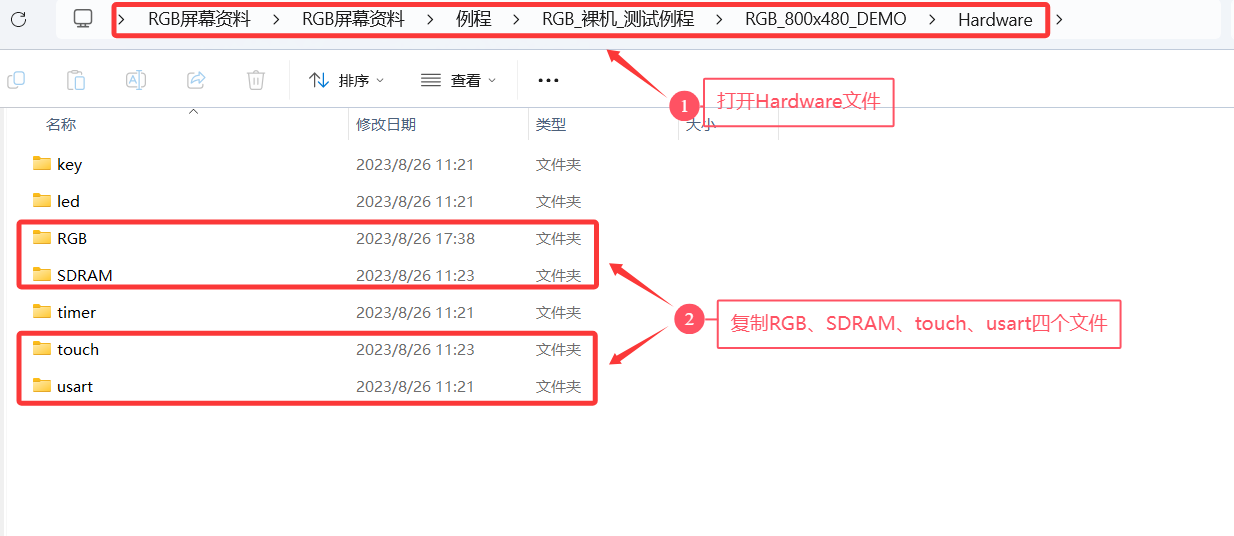

        打开名为：RGB_裸机_测试例程 的文件夹，打开其中的Hardware文件夹。

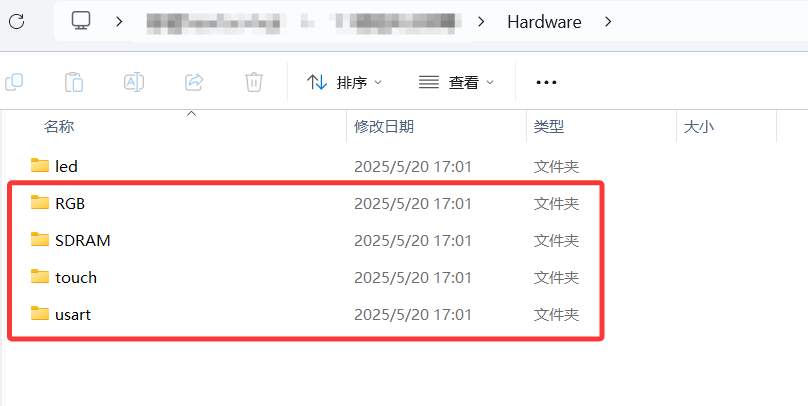

        复制其中的RGB、SDRAM、touch、usart四个文件到你所准备的工程文件的Hardware文件夹（如果你所准备的工程文件已经移植好了usart文件，则可以不用复制usart文件）。

（二）、将相关文件加入工程

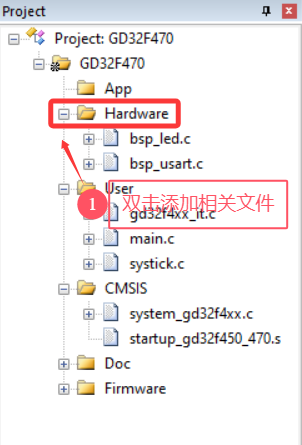

        打开所要进行移植的工程文件，启动其工程文件，双击Hardware添加相关RGB的代码（这里我提前添加了usart的相关文件）。

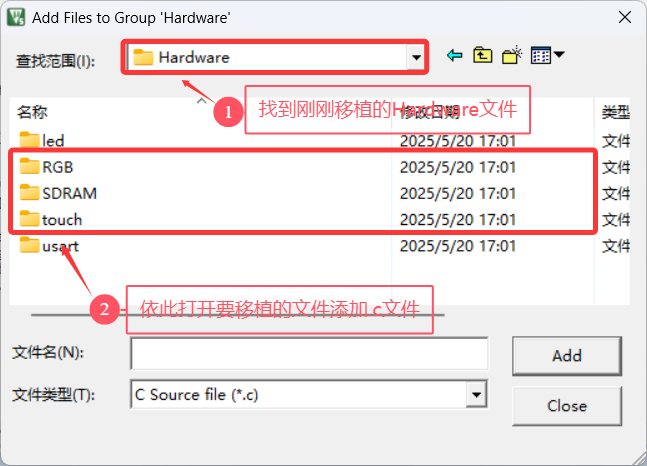

        打开后根据下列图片提示添加相关的.c文件。

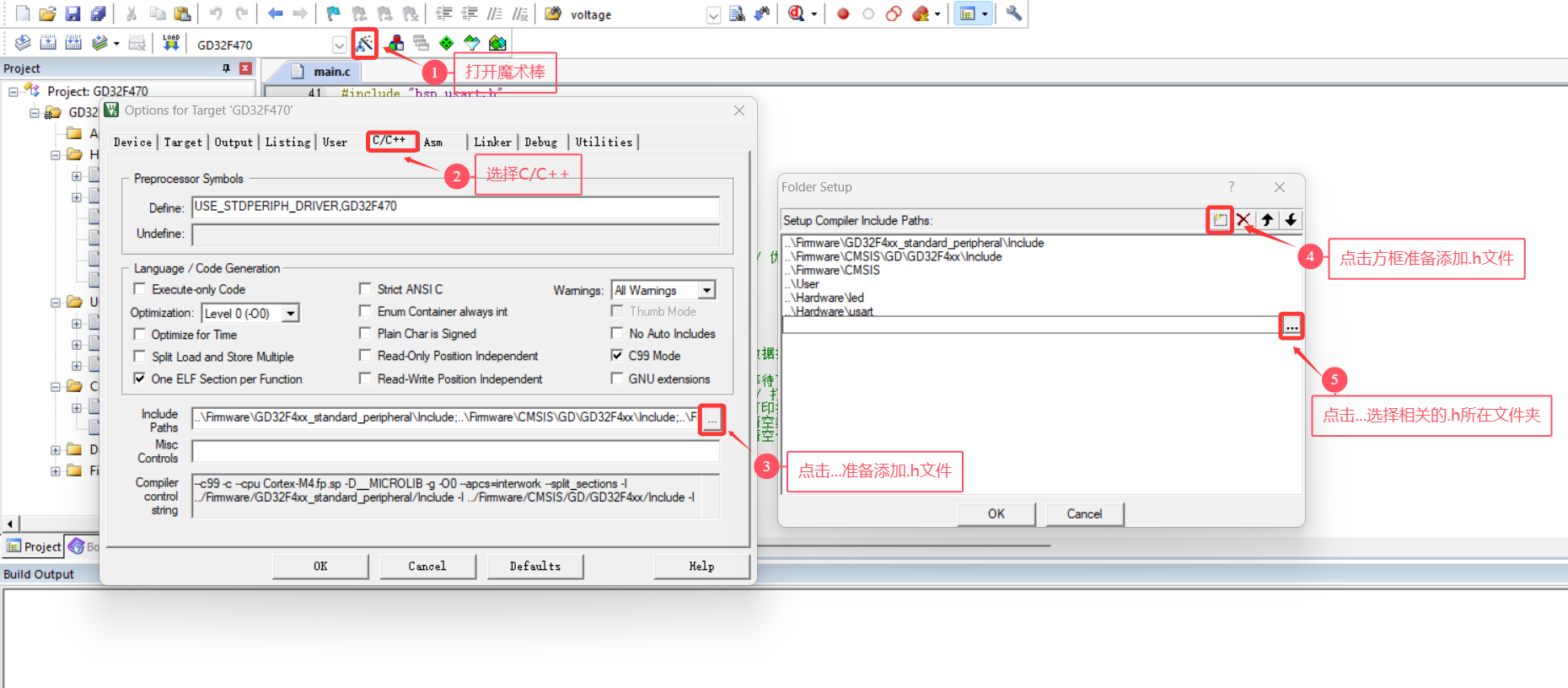

        添加相关的.h路径，具体步骤按照下图进行。

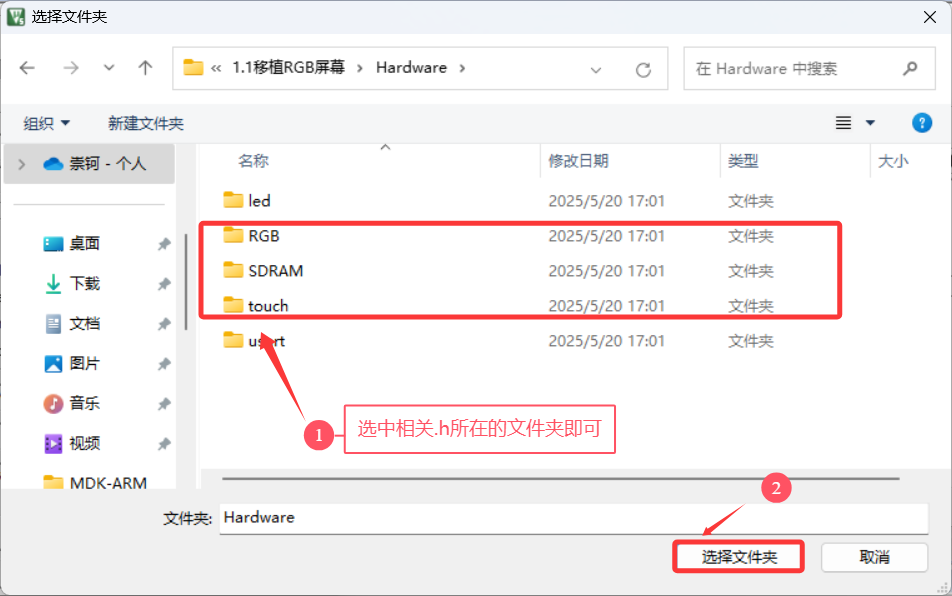

        选择相关的.h文件所在的文件夹。

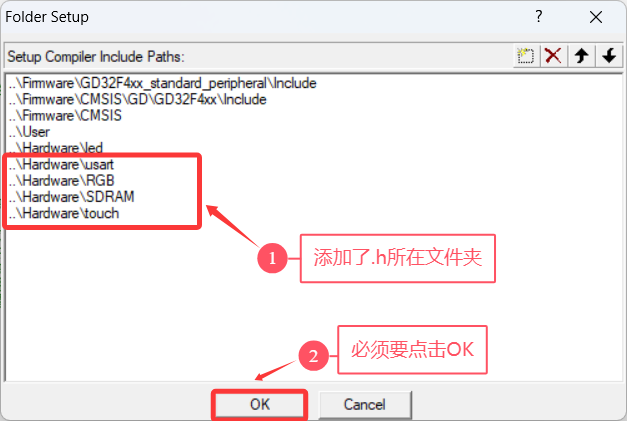

        下图为需要添加的.h文件的路径，确认好之后必须要点击OK，否则不会保存。

（三）、修改报错

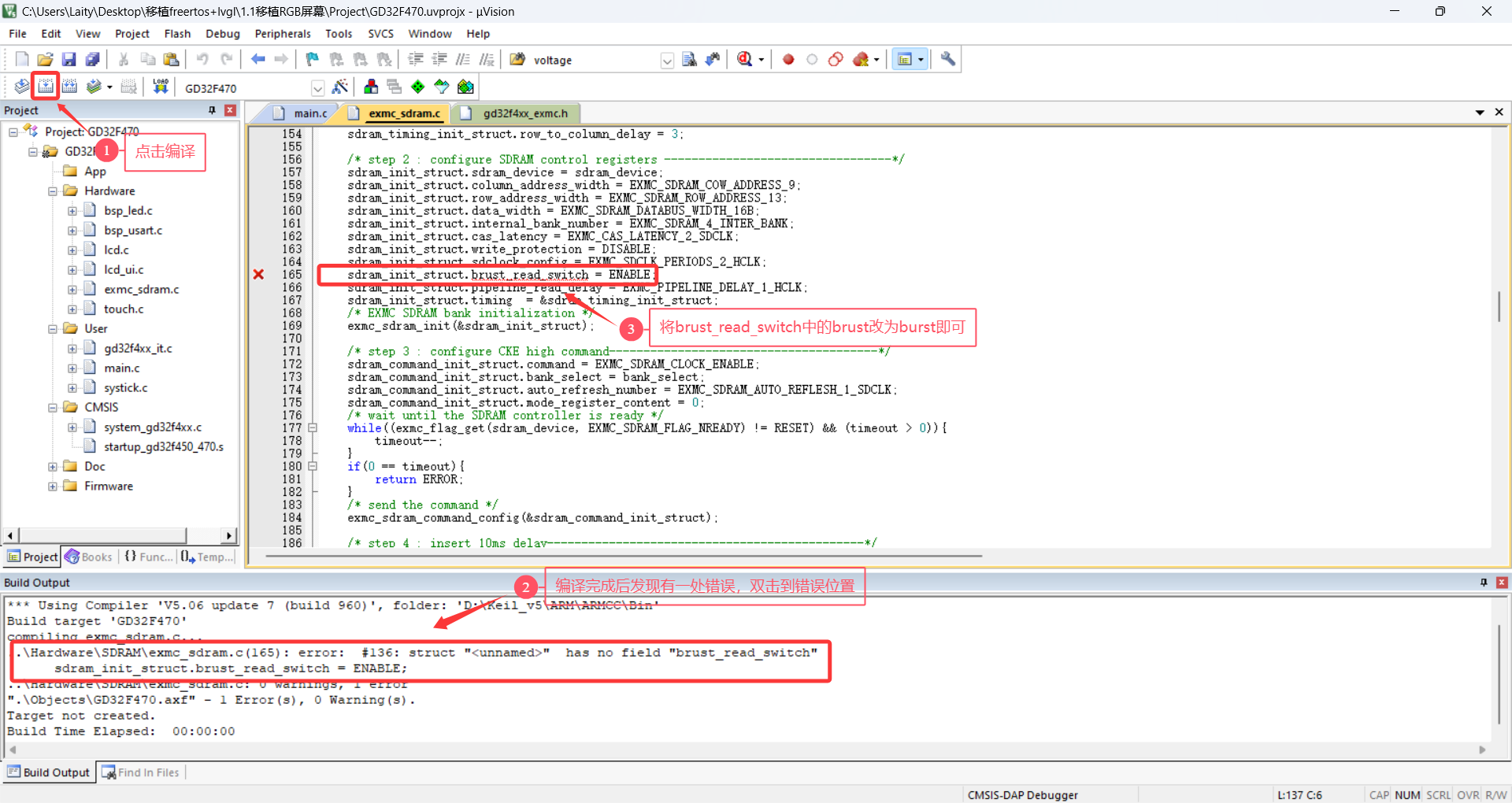

        进行编译发现报错，原因是库文件更新出现了拼写错误，将原语句换为下面这个即可。

   // sdram_init_struct.brust_read_switch = ENABLE;

    sdram_init_struct.burst_read_switch = ENABLE;

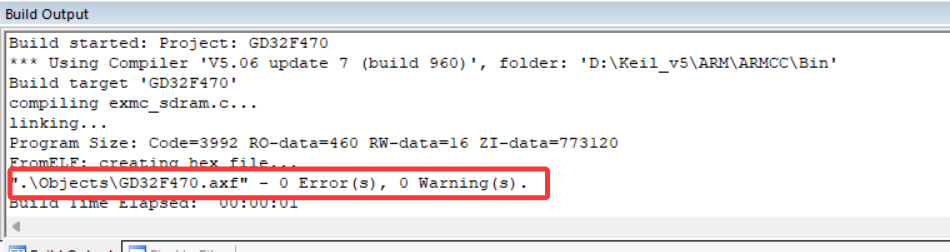

        改好之后重新编译，发现已经0错误0警告了。

（四）、验证RGB屏幕

        在main.c中添加相关的头文件。

#include "exmc_sdram.h"
#include "lcd.h"
#include "lcd_ui.h"
#include "touch.h"

        在main函数中添加相关的语句，编译下载，发现RGB屏幕可以正常使用了。

int main(void)
{
	ErrStatus init_state;
	int touch_state = 0;
	nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);  // 优先级分组

    systick_config();
	led_gpio_config();
	usart_gpio_config(115200U);  					// 串口0初始化
	init_state = exmc_synchronous_dynamic_ram_init(EXMC_SDRAM_DEVICE0);
    if (ERROR == init_state)
    {
        printf("exmc error\r\n");
    }

		// 屏幕初始化
		lcd_disp_config();
		// 触摸初始化
			FT5206_Init();

		//画白色矩形填充
		tli_draw_Rectangle(0,0,800,480,WHITE,1);
		//画黑色矩形填充
		tli_draw_Rectangle(400,0,800,480,BLACK,1);

    while(1) {
			//触摸扫描
			touch_state = FT5206_Scan(0);
			//如果屏幕被触摸
			if( touch_state == 1 )
			{
				//画出触点一的位置
				point_enlargement(tp_dev.x[0],tp_dev.y[0],BLACK,5);
			}
    }
}

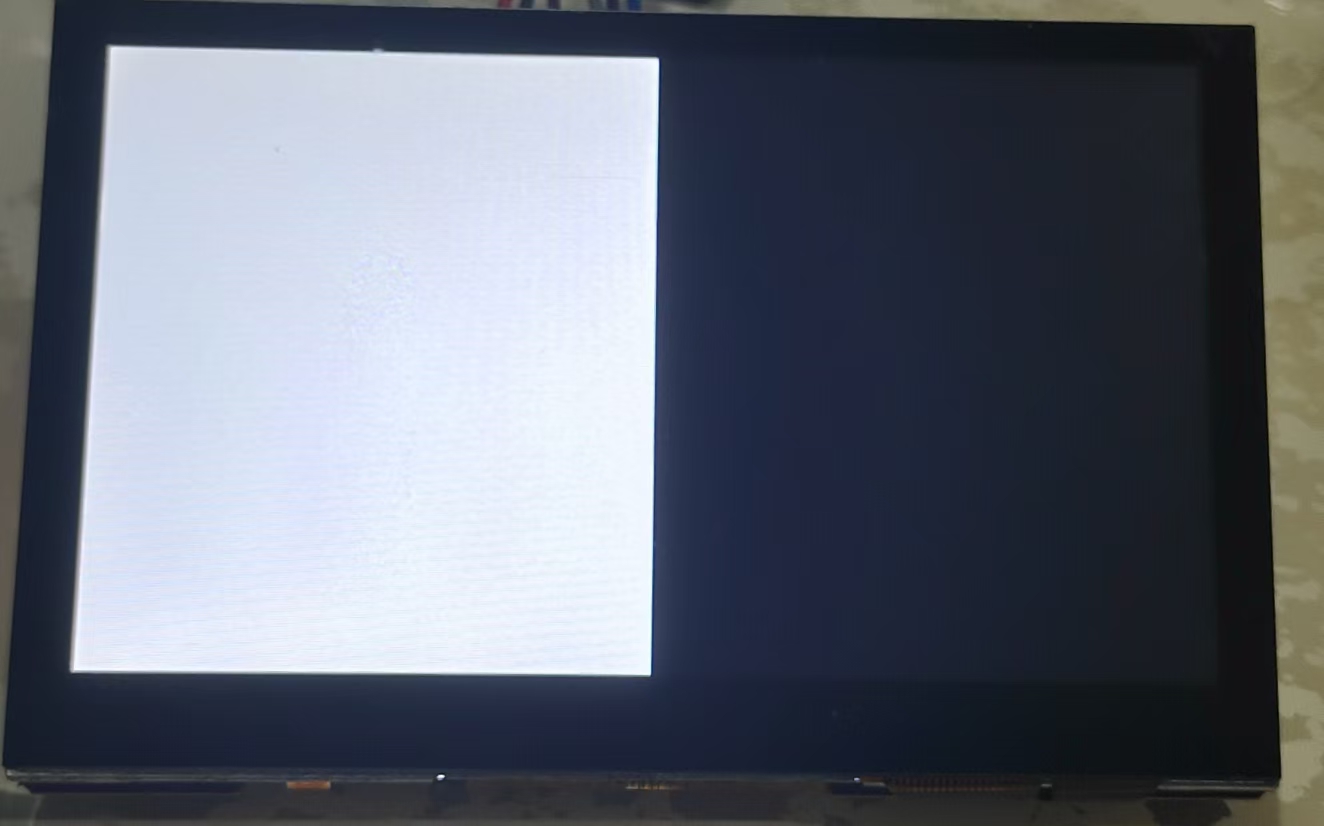

        具体效果如下图所示（注：在白色区域可以正常的进行绘画，我这里就不演示了）：

（五）、各种不正常情况解决办法

（1）、程序锁死，下载不进去

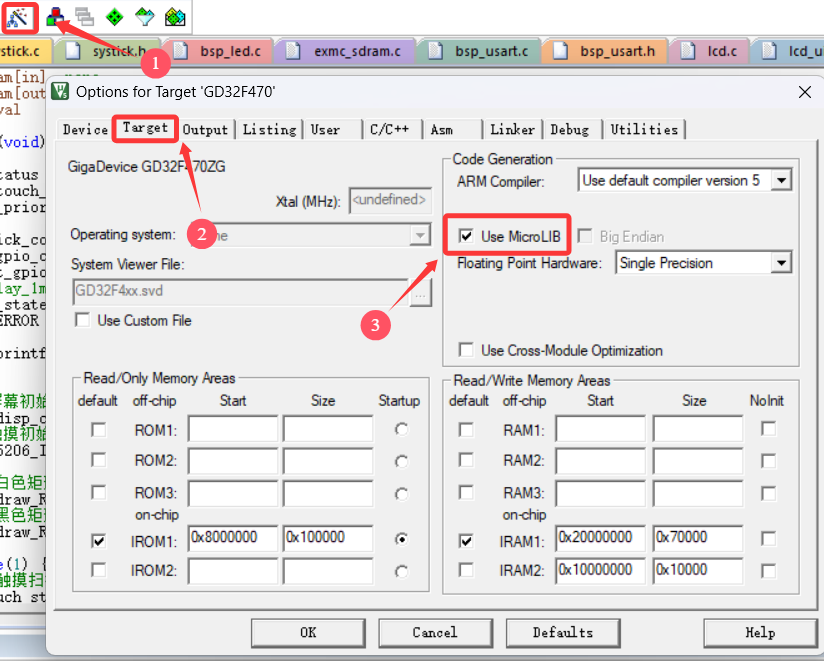

        打开Keil设置界面，选择Target标签，勾选上Use MicroLIB。

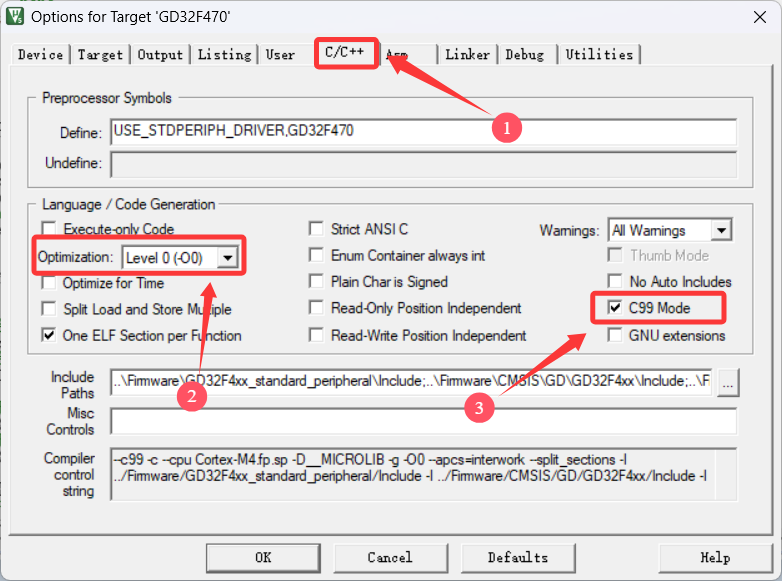

        然后选择C/C++标签，将优化选择到0，同时开启C99模式，重新编译下载发现可以正常下载了。

（2）触摸屏幕有问题

        一般这种情况都出现在GD32F470ZGT6上，因为官方的例程都是基于GD32F450ZGT6进行编写的，而GD32F470ZGT6和GD32F450ZGT6两者唯一的区别就在于主频上，GD32F450ZGT6的主频为200MHZ,GD32F470ZGT6的主频为240MHZ,主频的改变就会导致原来确定好的时序出现变化，从而导致最终的结果不符合预期。

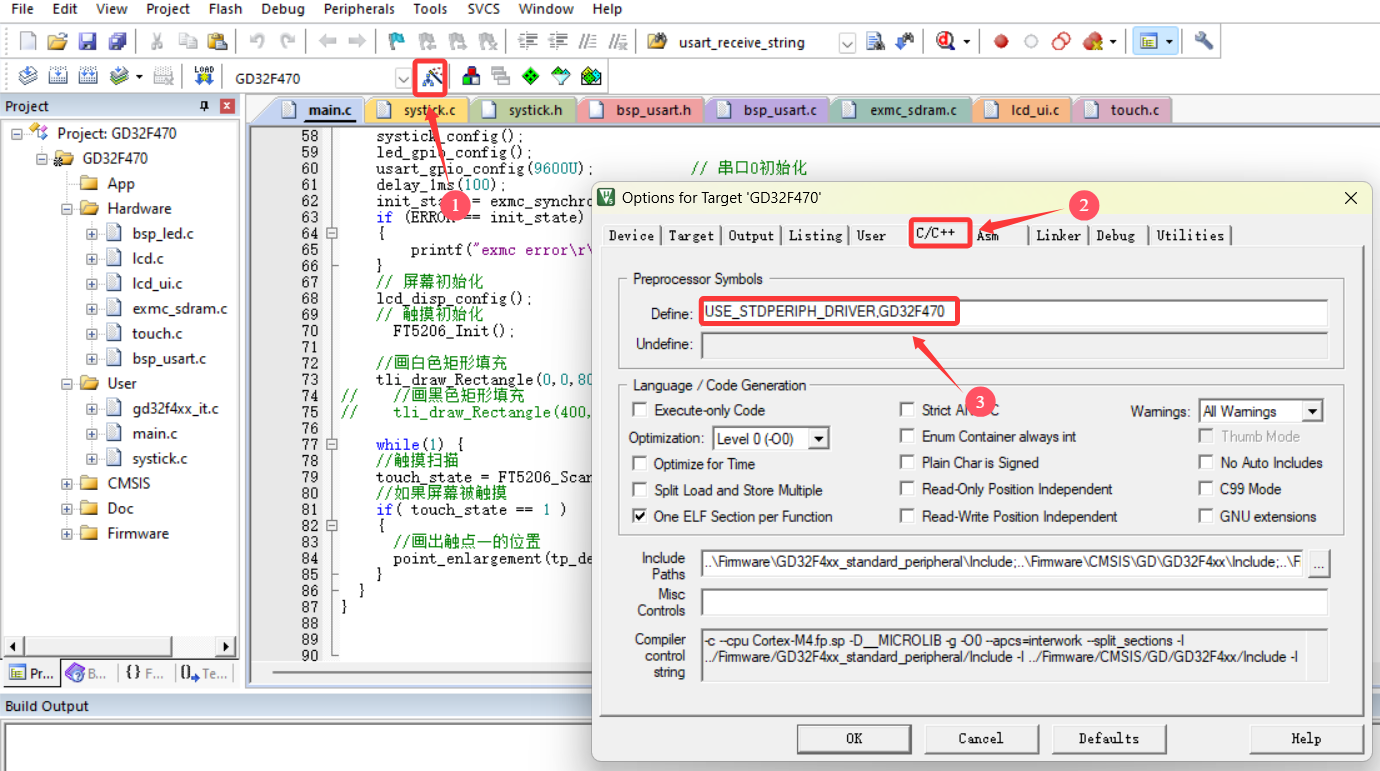

        解决方法一：降低GD32F470ZGT6的主频，将其从240MHZ降为200MHZ。点击魔法棒，选择C/C++，将其宏定义改为USE_STDPERIPH_DRIVER,GD32F450。

        解决方法二：如果就要使用240MHZ的主频，由于RGB的驱动是要依靠SDRAM的，就需要修改一下SDRAM的配置，选择exmc_sdram.c文件删除

sdram_init_struct.pipeline_read_delay = EXMC_PIPELINE_DELAY_1_HCLK;

改为：

sdram_init_struct.pipeline_read_delay = EXMC_PIPELINE_DELAY_2_HCLK;

        从原来的200MHZ提升为240MHZ会使得touch.c中的延时函数touch_delay_1us受到影响，其微秒延时是利用__NOP();完成的，其延时时间和芯片的主频息息相关，主频更改会影响到其延时的正常时间，而触摸屏是利用IIC进行通讯的，对其时间要求非常精确。有两种方法重新编写touch_delay_1us函数或者仔细观察发现touch_delay_1us函数又嵌套在CT_Delay函数中，这里可以将其从原来延时2us改为5us，重新编译下载发现RGB屏幕功能都能正常实现了。

// 控制I2C速度的延时
void CT_Delay(void)
{
    touch_delay_1us(5);//将原来延时2us改为延时5us
}
