1 概述

1.1 实验目的

        本实验旨在通过 STM32 微控制器的硬件 I²C 接口，对 DS3231 高精度实时时钟（RTC）芯片进行通信与功能验证。实验演示了时间/日期的读写操作、闹钟功能配置与触发、中断信号的检测与响应等核心应用。通过完整的驱动代码与配置过程，帮助读者深入理解 STM32 硬件 I²C 通信机制以及 RTC 外设在嵌入式系统中的应用场景。

        通过本实验，读者不仅能够掌握 I²C 总线的实际使用方法，还能熟悉 DS3231 的寄存器结构、时间数据存储格式（BCD 编码）、闹钟触发方式及中断输出特性。这对于日后在嵌入式系统中实现 精准时钟管理（如定时任务、掉电保持时间、事件提醒等） 提供了技术积累和实践基础，具有重要的工程应用价值和教学意义。

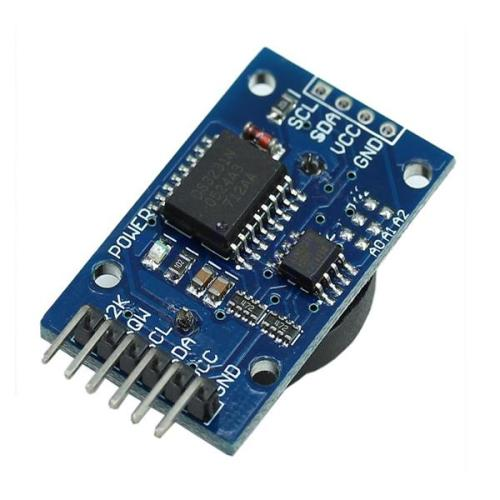

1.2 芯片介绍

型号/芯片	类型	精度（典型值）	供电电压	接口方式	备用电源支持	温度补偿	使用广泛度	备注
DS3231	外部 RTC	±2ppm（约±1分钟/年）	2.3–5.5V	I²C	有（VBAT 引脚）	✅ 内置晶振+温补	★★★★★	高精度，常用于高可靠场景
DS3232	外部 RTC	±2ppm	2.3–5.5V	I²C/SPI	有	✅	★★★★☆	带 SRAM，功能更多
DS12C887	外部 RTC	±20ppm（依赖晶振）	5V	并行总线	有	❌	★★☆☆☆	老式 PC 主板常用，体积大
DS1307	外部 RTC	±20ppm（依赖外部 32.768kHz 晶振）	4.5–5.5V	I²C	有	❌	★★★★★	经典款，低成本
DS1302	外部 RTC	±20ppm（依赖外部晶振）	2.0–5.5V	串行接口（SPI-like）	有	❌	★★★★★	超低功耗，常见于学习和小项目
STM32F103 内置 RTC	MCU 内置 RTC 外设	依赖外部 32.768kHz 晶振，典型 ±20ppm	1.8–3.6V	内部寄存器（软件访问）	有（VBAT 引脚）	❌	★★★★☆	MCU 集成，节省硬件，但精度一般

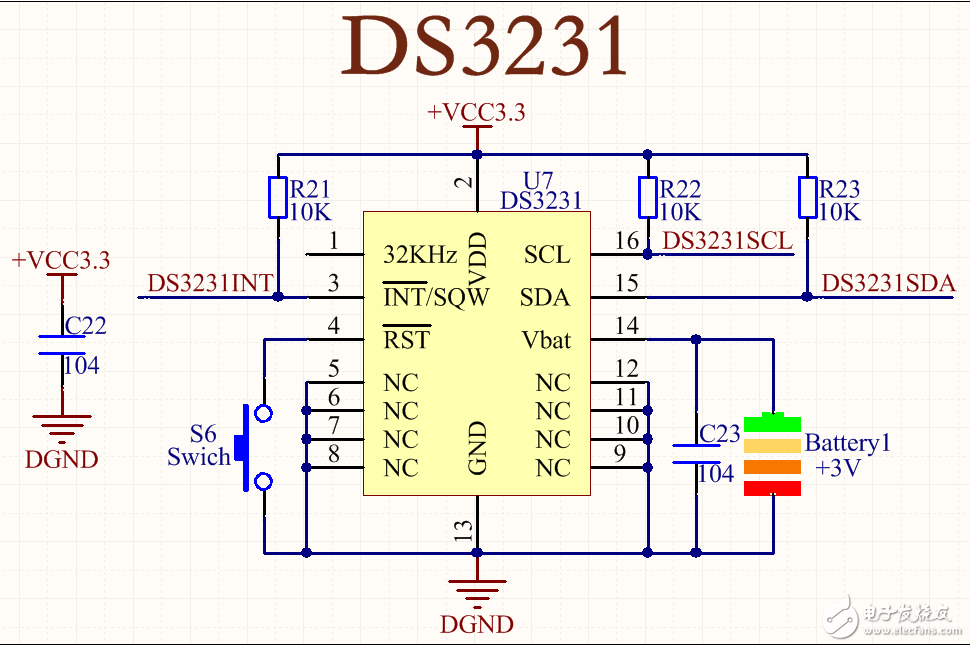

1.3 DS3231引脚说明

引脚编号	引脚名称	功能描述	关键细节
1	32KHZ	32.768kHz频率输出（50%占空比）	漏极开路输出，需外部上拉电阻（如10kΩ）；若不使用可悬空。
2	VCC	主电源直流输入	推荐使用3.3V电源，需0.1μF至1.0μF电容去耦；若不使用应接地。
3	INT/SQW	低电平有效中断或方波输出	漏极开路输出，需外部上拉电阻；功能由控制寄存器（0Eh）的INTCN位决定： - INTCN=0时输出1Hz方波； - INTCN=1时触发中断（需匹配闹钟寄存器）。
4	RST	低电平有效复位引脚	漏极开路输入/输出，用于电源故障报警或手动复位： - VCC低于阈值时拉低RST； - 复位后保持低电平约250ms（tREC）以确保电源稳定。
5-12	N.C.	无连接	必须接地，避免悬空。
13	GND	接地引脚	确保电气连接稳定。
14	VBAT	备用电源输入	用于主电源掉电时的时钟保持，需0.1μF至1.0μF低泄漏电容去耦；若不使用应接地。
15	SDA	串行数据输入/输出	I2C总线数据引脚，需接上拉电阻（如10kΩ），支持双向通信。
16	SCL	串行时钟输入	I2C总线时钟引脚，需接上拉电阻（如10kΩ），提供时钟信号。

1.4 日期时间读写

地址	功能	说明	读写	样例数据 (BCD)
0x00	秒（Seconds）	低7位为秒 (00–59)，最高位 CH=0 启动振荡器	R/W	0x25 → 25秒
0x01	分（Minutes）	分钟数 (00–59)	R/W	0x45 → 45分
0x02	时（Hours）	支持24小时/12小时制，bit6=0为24小时制	R/W	0x13 → 13点
0x03	星期（Day）	1–7（用户自定义，通常1=周日）	R/W	0x05 → 周五
0x04	日（Date）	日期 (01–31)	R/W	0x18 → 18号
0x05	月（Month）	1–12，bit7表示世纪位（0=20xx，1=19xx/21xx）	R/W	0x08 → 8月
0x06	年（Year）	00–99（需结合世纪位）	R/W	0x24 → 2024年

1.5 闹钟匹配设置

1.5.1 闹钟匹配地址

地址	功能	说明	读写	样例数据 (BCD)
0x07	闹钟1 秒（Alarm1 Seconds）	支持秒匹配，最高位 A1M1 控制匹配模式	R/W	0x30 → 秒=30
0x08	闹钟1 分（Alarm1 Minutes）	同上，A1M2 控制匹配模式	R/W	0x15 → 分=15
0x09	闹钟1 时（Alarm1 Hours）	支持12/24小时制，A1M3 控制匹配	R/W	0x08 → 8点
0x0A	闹钟1 日/星期（Alarm1 Day/Date）	由 DY/DT 位决定按“日”还是“星期”比较，A1M4 控制匹配	R/W	0x11 → 日期=11
0x0B	闹钟2 分（Alarm2 Minutes）	仅分、时、日匹配（无秒），A2M2 控制匹配模式	R/W	0x20 → 分=20
0x0C	闹钟2 时（Alarm2 Hours）	同上，A2M3 控制匹配	R/W	0x09 → 9点
0x0D	闹钟2 日/星期（Alarm2 Day/Date）	DY/DT 位决定按日还是星期，A2M4 控制匹配	R/W	0x15 → 日期=15

注： BCD（Binary-Coded Decimal）码不同于十六进制。BCD 码的每一位表示一个十进制数字，因此BCD码转换为十进制时，只需十位乘以 10 加个位即可，而不是乘以 16。

1.5.2 闹钟日期匹配（0x0A位展开）

场景	[7]A2M4	[6]DY/DT	[5:0]Day/Date(BCD)	0x0D 写入值	说明
忽略“日/星期”字段（例如“每天 09:30”只看分/时）	1	X	X	0x80	A2M4=1 即可；DY/DT/BCD 无关，常写 0x80
每月 21 日触发	0	0	0x21	0x21	BCD=0x21 → 十进制 21
每月 1 日触发	0	0	0x01	0x01	按“日期”匹配 1 号
每周日触发	0	1	0x01	0x41	0x40(DY/DT=1) + 0x01(周日)
每周一触发	0	1	0x02	0x42	0x40 + 0x02(周一)
每周三触发	0	1	0x04	0x44	0x40 + 0x04(周三)

注：Alarm2 的分钟/小时匹配由 0x0B（A2M2）与 0x0C（A2M3）决定；0x0D 仅决定“按日期/按星期/是否忽略此字段”。Alarm1同理，其数据最高位代表是否忽略，如果为0则参与匹配

1.6 闹钟触发设置

地址	功能	说明	读写	样例数据 (BCD)
0x0E	控制寄存器（Control）	控制方波、闹钟中断、32kHz 输出	R/W	0x0C → 使能闹钟中断
0x0F	状态寄存器（Status）	监控闹钟标志、振荡器状态等	R/W	0x02 → A2F=1 表示闹钟2触发
0x10	老化寄存器（Aging Offset）	校准时钟频率	R/W	-
0x11~0x12	温度寄存器（Temperature）	高位为整数，低位为小数（分辨率0.25℃）	R	0x19 0xC0 → 25.75℃

1.6.1 控制寄存器（0x0E位展开）

位号	位名	读写	作用说明
[7]	EOSC	R/W	Enable Oscillator（置 1 关闭 32 kHz 时钟振荡器，通常应为 0 以运行；在仅电池供电时可置 1 节能）。
[6]	BBSQW	R/W	Battery-Backed Square-Wave：当仅由 VBAT 供电时，允许 SQW 方波输出（需 INTCN=0）。
[5]	CONV	R/W	手动触发一次温度转换（写 1 触发；转换期间 BSY 会置 1；完成后硬件自动清 0）。
[4]	RS2	R/W	方波频率选择位（与 RS1 组合）：00=1 Hz，01=1.024 kHz，10=4.096 kHz，11=8.192 kHz。
[3]	RS1	R/W	同上（与 RS2 一起决定 SQW 输出频率；仅在 INTCN=0 时有效）。
[2]	INTCN	R/W	Interrupt Control：1=INT/SQW 作为中断输出（用于 Alarm1/2）；0=输出 SQW 方波。
[1]	A2IE	R/W	Alarm2 Interrupt Enable：允许 Alarm2 触发时拉低 INT/SQW（需 INTCN=1）。
[0]	A1IE	R/W	Alarm1 Interrupt Enable：允许 Alarm1 触发时拉低 INT/SQW（需 INTCN=1）。

1.6.2 状态寄存器（0x0F位展开）

位号	位名	读写	作用说明
[7]	OSF	R/W	Oscillator Stop Flag：振荡器曾停止过（上电/掉电/晶振异常）。写 0 可清除。
[6]	—	R	保留（读作 0）。
[5]	—	R	保留（读作 0）。
[4]	—	R	保留（读作 0）。
[3]	EN32kHz	R/W	使能 32kHz 固定输出引脚（若芯片/封装提供）。1=使能，0=关闭。
[2]	BSY	R	温度转换忙标志：1=正在转换，由硬件在完成后清 0。
[1]	A2F	R/W	Alarm2 Flag：Alarm2 命中置 1。必须写 0 清除（否则 INT 会保持低电平）。
[0]	A1F	R/W	Alarm1 Flag：Alarm1 命中置 1。必须写 0 清除。

1.6.3 闹钟设置步骤

阶段	操作主体	操作内容	说明
设置闹钟	MCU / 用户	写控制寄存器 0x0E	配置闹钟相关寄存器
		INTCN=1 → 将 INT/SQW 引脚设为中断输出（非方波输出）	设置输出模式为中断
		A1IE/A2IE=1 → 使能闹钟1/闹钟2中断	启用对应闹钟中断
		设置闹钟匹配条件（见 1.5）	配置触发条件，如秒、分、时、日/星期等
闹钟条件匹配	硬件（DS3231）	自动置位状态寄存器 0x0F 的 A1F/A2F	硬件标记哪个闹钟触发
		INT/SQW 引脚拉低（开漏输出，需要外部上拉电阻）	中断信号输出，保持低电平
中断处理	MCU	检测 INT/SQW 引脚中断	MCU 捕获中断信号
		读取 0x0F 判断触发的闹钟（A1F 或 A2F）	确认触发源
清除标志	MCU	写 0 清除对应的 A1F / A2F	清除状态寄存器标志，INT/SQW 自动恢复高电平

注：当闹钟条件匹配时，DS3231 芯片会自动将中断输出引脚拉低，该引脚通常连接到单片机的外部中断端口，通知 MCU 闹钟已触发。MCU 在中断服务函数中读取状态寄存器，判断是哪个闹钟引发的中断，并清除对应的中断标志位，使中断引脚恢复高电平。

流程概览：
闹钟匹配 → 中断引脚拉低 → MCU 捕获中断 → 读取状态寄存器 → 清除标志 → 引脚恢复高电平

2. stm32CubeMX配置

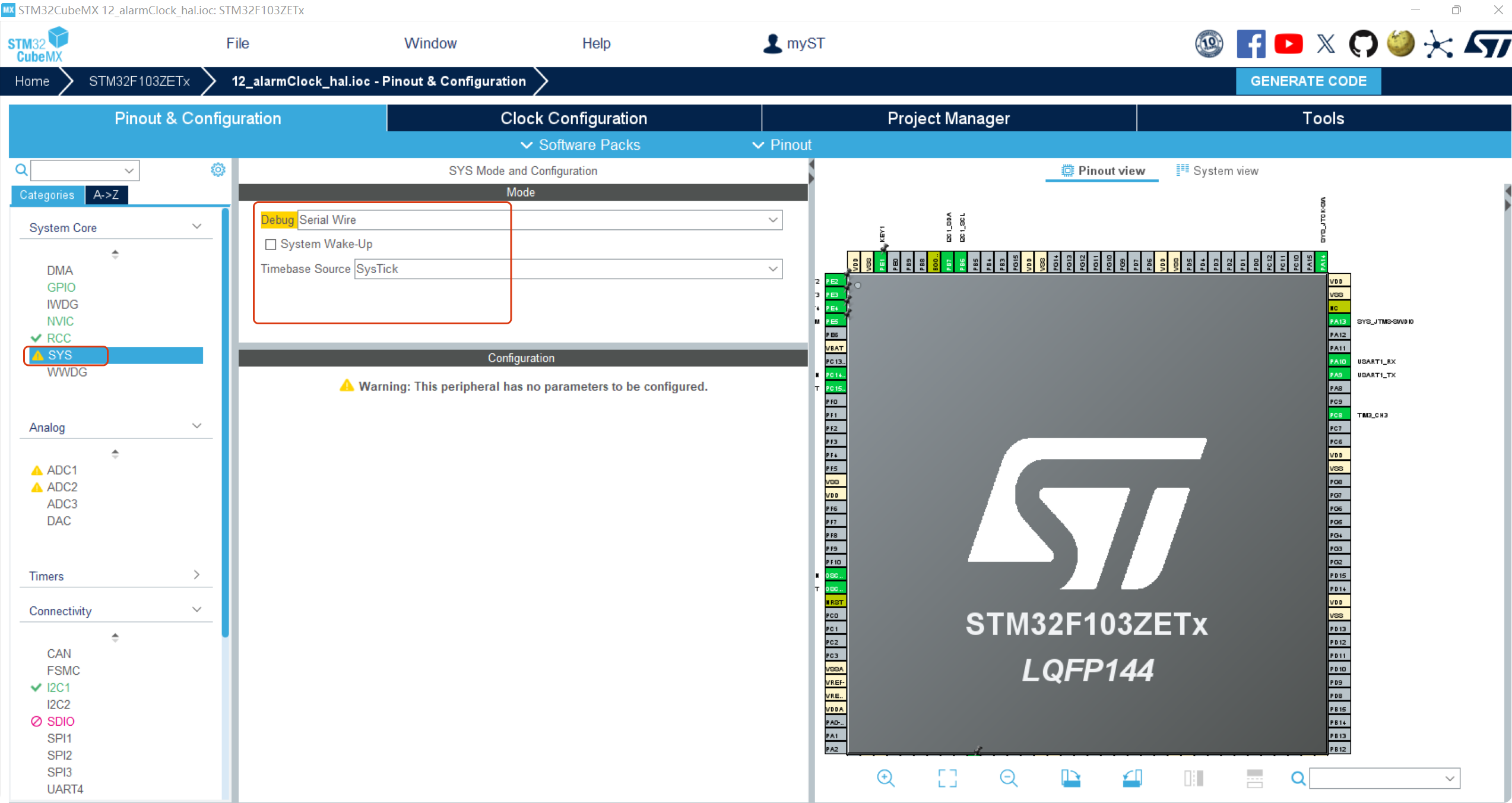

2.1 SYS配置

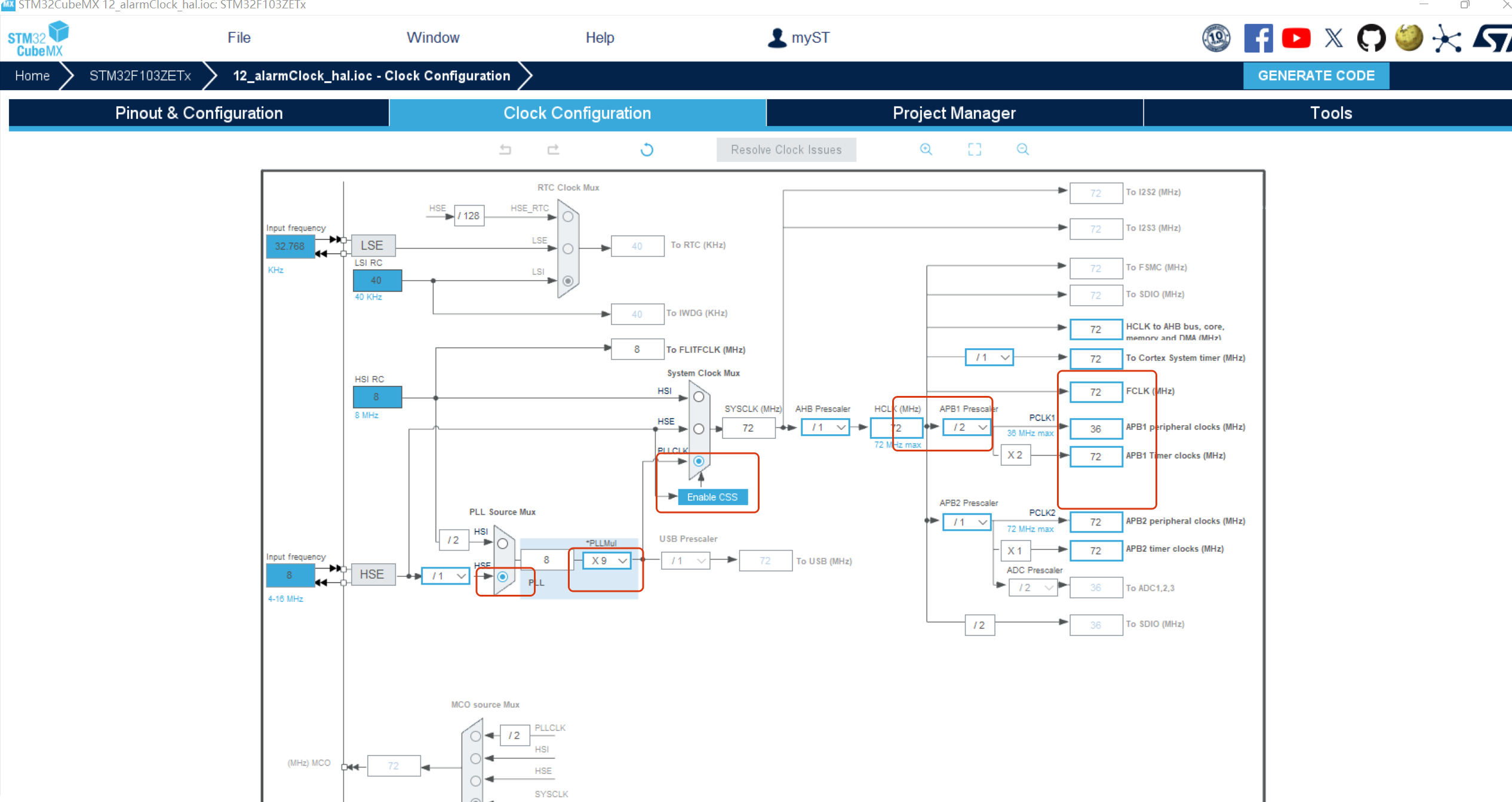

2.2 RCC配置

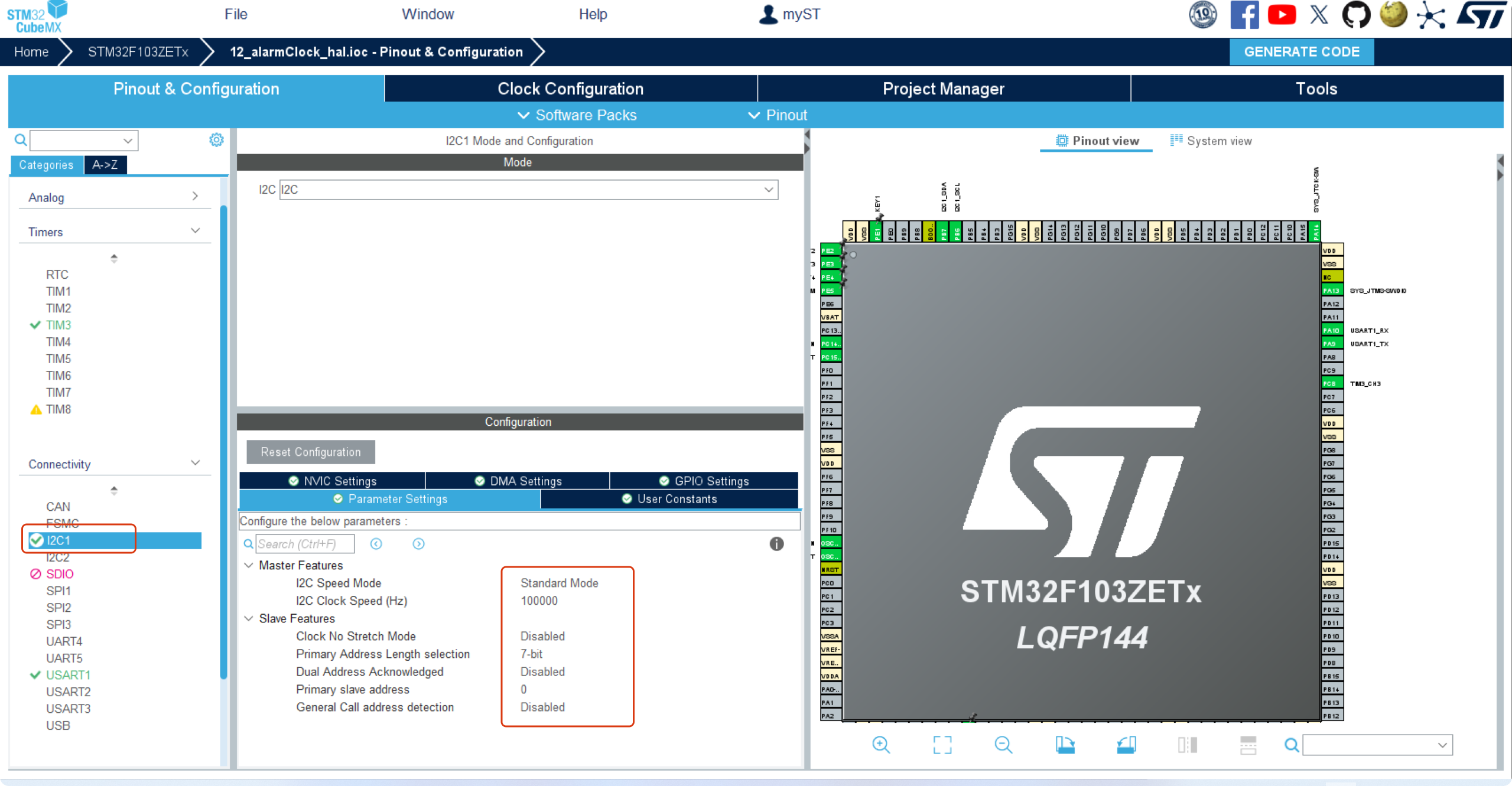

2.3 IIC配置

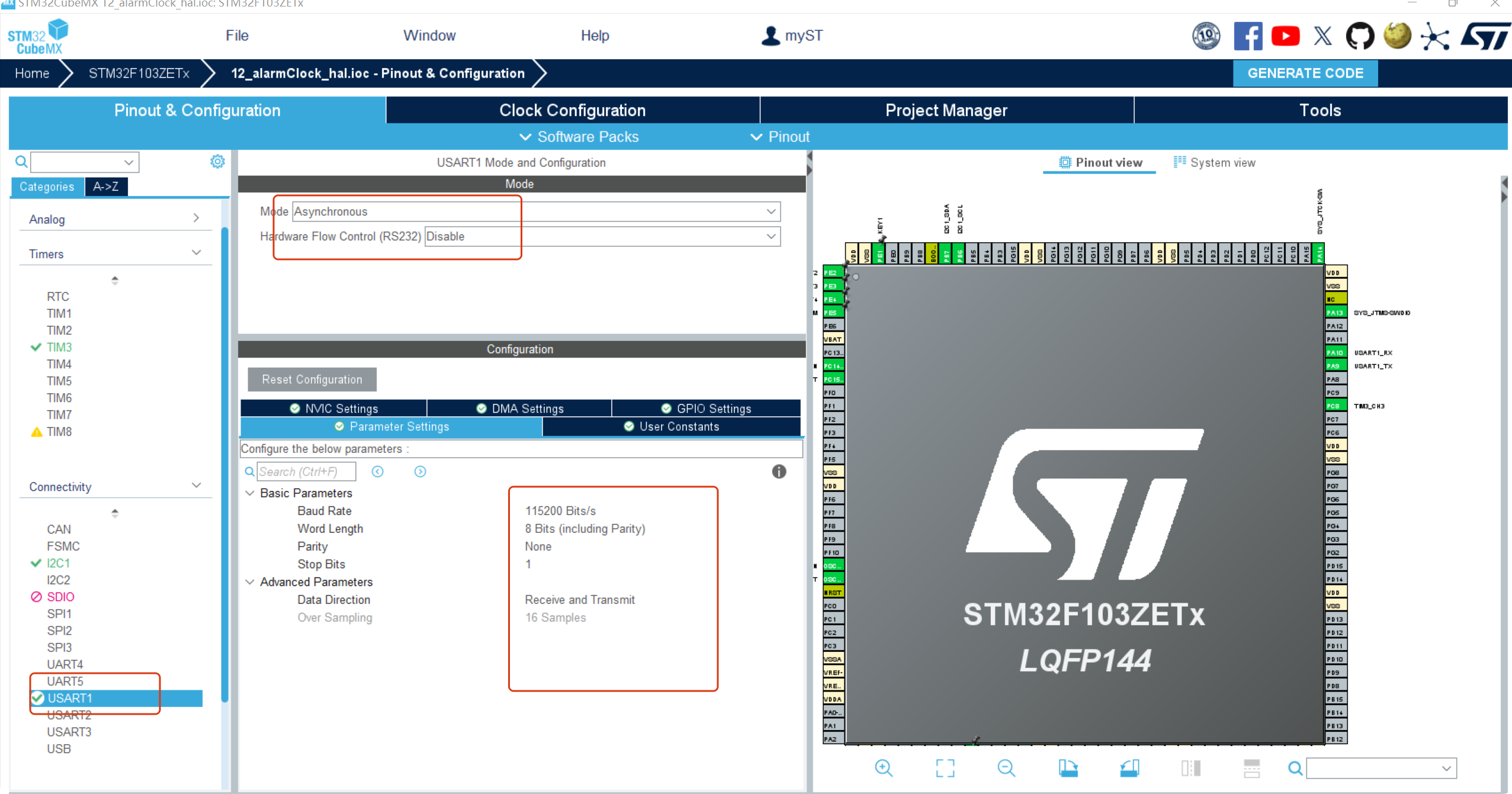

2.4 USART配置

3. VSCode代码

3.1 DS3231驱动代码

#include "ds3231.h"

extern I2C_HandleTypeDef DS3231_I2C;
static I2C_HandleTypeDef *hi2c = &DS3231_I2C;  // 内部使用的I2C句柄

// 初始化DS3231
HAL_StatusTypeDef DS3231_Init(void) {
    // 检查设备是否响应
    uint8_t data = 0;
    HAL_StatusTypeDef status = HAL_I2C_Mem_Read(hi2c, DS3231_ADDRESS << 1, DS3231_REG_SECONDS, 1, &data, 1, HAL_MAX_DELAY);
    return status;
}

// 设置时间
HAL_StatusTypeDef DS3231_SetTime(DS3231_Time *time) {
    uint8_t buffer[7];

    // 准备要写入的数据 (转换为BCD格式)
    buffer[0] = DS3231_BinToBcd(time->seconds);
    buffer[1] = DS3231_BinToBcd(time->minutes);
    buffer[2] = DS3231_BinToBcd(time->hours);
    buffer[3] = DS3231_BinToBcd(time->day);
    buffer[4] = DS3231_BinToBcd(time->date);
    buffer[5] = DS3231_BinToBcd(time->month);
    buffer[6] = DS3231_BinToBcd(time->year);

    // 写入时间寄存器
    return HAL_I2C_Mem_Write(hi2c, DS3231_ADDRESS << 1, DS3231_REG_SECONDS, 1, buffer, 7, HAL_MAX_DELAY);
}

// 获取时间
HAL_StatusTypeDef DS3231_GetTime(DS3231_Time *time) {
    uint8_t buffer[7];
    HAL_StatusTypeDef status;

    // 读取时间寄存器
    status = HAL_I2C_Mem_Read(hi2c, DS3231_ADDRESS << 1, DS3231_REG_SECONDS, 1, buffer, 7, HAL_MAX_DELAY);
    if (status != HAL_OK) {
        return status;
    }

    // 转换为二进制格式
    time->seconds = DS3231_BcdToBin(buffer[0] & 0x7F); // 忽略CH位
    time->minutes = DS3231_BcdToBin(buffer[1]);
    time->hours = DS3231_BcdToBin(buffer[2]);
    time->day = DS3231_BcdToBin(buffer[3]);
    time->date = DS3231_BcdToBin(buffer[4]);
    time->month = DS3231_BcdToBin(buffer[5] & 0x1F); // 忽略世纪位
    time->year = DS3231_BcdToBin(buffer[6]);

    return HAL_OK;
}

// 获取温度
HAL_StatusTypeDef DS3231_GetTemperature(DS3231_Temperature *temp) {
    uint8_t buffer[2];
    HAL_StatusTypeDef status;

    // 读取温度寄存器
    status = HAL_I2C_Mem_Read(hi2c, DS3231_ADDRESS << 1, DS3231_REG_TEMP_MSB, 1, buffer, 2, HAL_MAX_DELAY);
    if (status != HAL_OK) {
        return status;
    }

    // 温度整数部分是有符号的
    temp->integer = (int8_t)buffer[0];
    // 温度小数部分 (每个LSB = 0.25°C)
    temp->decimal = (buffer[1] >> 6) * 25;

    return HAL_OK;
}

// 将BCD码转换为二进制
uint8_t DS3231_BcdToBin(uint8_t value) {
    return ((value >> 4) * 10) + (value & 0x0F);
}

// 将二进制转换为BCD码
uint8_t DS3231_BinToBcd(uint8_t value) {
    return ((value / 10) << 4) | (value % 10);
}

#ifndef __DS3231_H__
#define __DS3231_H__

#include "stm32f1xx_hal.h"  // 根据您的STM32系列修改
#include <string.h>
#include <stdint.h>
#include <stdbool.h>

// I2C配置
#define DS3231_I2C          hi2c1  // 修改为您的I2C句柄
#define DS3231_ADDRESS        0x68  // DS3231 I2C地址 (7位地址)

// DS3231寄存器地址
#define DS3231_REG_SECONDS    0x00
#define DS3231_REG_MINUTES    0x01
#define DS3231_REG_HOURS      0x02
#define DS3231_REG_DAY        0x03
#define DS3231_REG_DATE       0x04
#define DS3231_REG_MONTH      0x05
#define DS3231_REG_YEAR       0x06
#define DS3231_REG_CONTROL    0x0E
#define DS3231_REG_STATUS     0x0F
#define DS3231_REG_AGING      0x10
#define DS3231_REG_TEMP_MSB   0x11
#define DS3231_REG_TEMP_LSB   0x12

// 时间结构体
typedef struct {
    uint8_t seconds;    // 0-59
    uint8_t minutes;    // 0-59
    uint8_t hours;      // 1-12 或 0-23 (取决于格式)
    uint8_t day;        // 1-7 (1=星期日, 2=星期一, ..., 7=星期六)
    uint8_t date;       // 1-31
    uint8_t month;      // 1-12
    uint8_t year;       // 0-99 (2000-2099)
} DS3231_Time;

// 温度结构体
typedef struct {
    int8_t integer;     // 整数部分
    uint8_t decimal;    // 小数部分 (0.25度增量)
} DS3231_Temperature;

// 初始化DS3231
HAL_StatusTypeDef DS3231_Init(void);

// 设置时间
HAL_StatusTypeDef DS3231_SetTime(DS3231_Time *time);

// 获取时间
HAL_StatusTypeDef DS3231_GetTime(DS3231_Time *time);

// 获取温度
HAL_StatusTypeDef DS3231_GetTemperature(DS3231_Temperature *temp);

// 将BCD码转换为二进制
uint8_t DS3231_BcdToBin(uint8_t value);

// 将二进制转换为BCD码
uint8_t DS3231_BinToBcd(uint8_t value);

#endif /* __DS3231_H__ */

3.2 测试代码

DS3231_Time currentTime;
DS3231_Temperature temp;
// 初始化DS3231
if (DS3231_Init() != HAL_OK) {
   while (1);
 }
currentTime.day = 6;
currentTime.date = 1;
currentTime.hours = 22;
currentTime.month = 8;
currentTime.minutes = 4;
currentTime.year = 25;
DS3231_SetTime(&currentTime);
// 获取当前时间
if (DS3231_GetTime(&currentTime) != HAL_OK) {
    //当前时间已存入currentTime结构体中
}

// 获取温度
if (DS3231_GetTemperature(&temp) != HAL_OK) {
    //当前温度已存入temp结构体中
}


4. 结论

        本文系统介绍了 DS3231 芯片的寄存器配置方法及其使用说明，并通过实际驱动代码与实验，完成了 时间日期的写入 以及 时间、日期与温度的读取。通过这些实验，读者可以对 DS3231 的基本功能和 I²C 通信过程有直观的理解和实践体验。

        需要说明的是，本文暂未涉及 闹钟功能与中断应用。这是因为闹钟的完整实现通常需要结合更多外设与知识点，例如外部中断按键、LED 屏幕显示，以及通过 PWM 驱动无源蜂鸣器等。作者计划在后续课程中，将这些内容逐步讲解清楚，并最终设计一个 综合性的闹钟实验，其中会涵盖 I²C 通信、USART 通信、中断按键处理、PWM 信号输出、蜂鸣器驱动与显示控制 等知识，帮助读者完成从单一功能到系统集成的学习过程。

        此外，虽然 DS3231 提供了温度读取功能，但其分辨率与精度有限，且温度寄存器的更新频率为 1 分钟一次，因此即使连续读取，其变化也较慢。若实验中对温度精度要求较高，则需要引入 专业的温度传感器芯片。后续作者也会针对这一需求，设计更高精度的温度采集实验，供读者扩展学习。
