摘要

系统以51单片机为主控芯片，采用DS18B20数字温度传感器检测温度，测量范围为-55~128℃，精度可达0.1℃。LCD1602液晶显示屏实时显示当前温度及报警上下限。当温度超过设定的上下限时，系统会触发蜂鸣器报警。用户可通过按键设置报警上下限。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。本设计具有成本低、测量精度高、实用性强等特点，可广泛应用于工业控制、环境监测等领域。

关键词 单片机；温度监测；DS18B20；LCD1602；超限报警；按键设置

引言

温度是工业生产和环境监测中的重要参数，对温度进行实时、精确的监测具有重要意义。传统的温度监测系统往往存在精度低、功能单一、扩展性差等问题，难以满足现代监测系统对高精度、多功能、易扩展的要求。因此，开发一种基于单片机的温度监测系统具有重要的现实意义。

近年来，随着传感器技术和嵌入式系统的快速发展，基于单片机的温度监测系统得到了广泛研究和应用。国内外学者在该领域进行了大量探索，提出了多种设计方案。例如，有研究者采用ARM处理器结合热电偶实现了高精度温度测量；还有学者利用ZigBee技术开发了无线温度监测网络。然而，现有系统在成本控制、功能完善性和用户体验等方面仍有改进空间。

本研究旨在设计一种成本低、精度高、功能实用的温度监测系统。与现有系统相比，本设计具有以下创新点：1）采用51单片机作为主控芯片，兼顾性能和成本；2）集成DS18B20传感器，实现高精度温度测量；3）设计超限报警功能，提高系统安全性；4）提供按键设置功能，增强系统灵活性。通过本设计，我们期望为温度监测提供一种有效的技术解决方案，为相关领域的发展做出贡献。

一、系统总体设计

本设计采用模块化思想，将系统划分为多个功能模块，包括主控模块、温度采集模块、显示模块、报警模块和按键输入模块。系统以51单片机为核心控制器，负责协调各模块的工作。温度采集模块采用DS18B20数字温度传感器，用于实现温度测量。显示模块采用LCD1602液晶显示屏，用于实时显示当前温度及报警上下限。报警模块包括蜂鸣器，用于在温度超限时发出报警。按键输入模块用于设置报警上下限。

系统的工作原理如下：DS18B20传感器实时监测环境温度，并将数据传送给单片机。单片机将当前温度与设定的上下限进行比较，如果超过限值，则触发蜂鸣器报警。同时，单片机将当前温度及报警上下限显示在LCD1602显示屏上。用户可以通过按键设置报警上下限，以适应不同的应用场景。整个系统实现了温度的实时监测、超限报警和信息显示等功能，为温度监测提供了一种全面的解决方案。

二、硬件设计

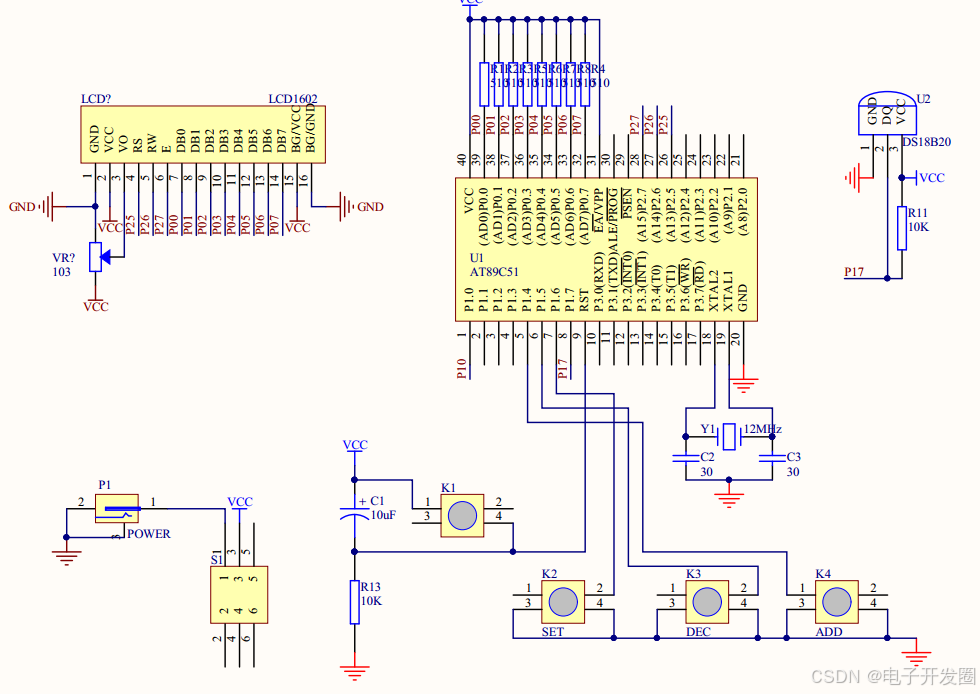

主控模块采用51系列单片机作为核心控制器。该系列单片机具有成本低、性能稳定、易于编程等优点，非常适合本设计的需求。单片机负责与DS18B20传感器通信，读取温度数据，控制显示模块和报警装置，并响应按键输入。其内部集成的定时器、中断系统和I/O端口为系统功能的实现提供了硬件基础。

温度采集模块采用DS18B20数字温度传感器。DS18B20是一种常用的数字温度传感器，具有测量精度高、接口简单等优点。它采用单总线通信协议，可以直接输出数字温度信号。DS18B20的测量范围为-55~128℃，精度可达0.1℃，非常适合用于高精度温度测量。该模块的设计使得系统能够准确、实时地监测环境温度。

显示模块采用LCD1602液晶显示屏，它是一种常见的字符型LCD模块，可以显示16x2个字符。该模块通过并行接口与单片机连接，用于实时显示当前温度及报警上下限。LCD1602具有低功耗、显示清晰、接口简单等优点，非常适合本系统的需求。通过合理的电路设计和软件编程，实现了信息的清晰、稳定显示。

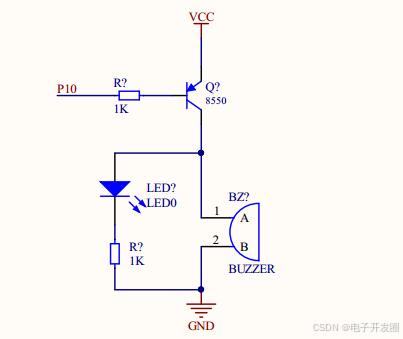

报警模块采用蜂鸣器，用于在温度超限时发出报警。当检测到温度超过设定的上下限时，单片机控制蜂鸣器发出持续的报警声。该模块的设计充分考虑了报警的及时性和有效性，确保能够及时提醒用户注意温度异常。

按键输入模块由多个轻触开关组成，用于设置报警上下限。通过合理的按键布局和软件设计，用户可以方便地设置个性化的报警阈值，提高系统的适应性。该模块的设计充分考虑了用户操作的便捷性和系统的实用性。

三、软件设计

系统软件采用模块化设计思想，主要包括主程序、温度采集子程序、显示子程序、报警子程序和按键处理子程序。主程序负责系统的初始化和各模块的协调工作。系统上电后，首先进行初始化设置，包括I/O端口配置、定时器设置、LCD1602初始化、DS18B20初始化等。然后进入主循环，依次调用各功能子程序，实现温度采集、数据显示、报警判断和按键响应等功能。

温度采集子程序负责与DS18B20传感器通信，读取当前温度数据。程序按照DS18B20的单总线通信协议，发送启动转换命令并读取温度数据。为了提高测量精度，程序采用了多次采样取平均值的算法。同时，程序还实现了CRC校验功能，确保数据的可靠性。

显示子程序负责将当前温度及报警上下限显示在LCD1602显示屏上。程序通过合理的字符编码和光标控制，实现了信息的清晰、稳定显示。同时，程序还设计了友好的用户界面，方便用户查看当前系统状态。

报警子程序根据当前温度与设定的上下限进行比较，判断是否触发报警。当温度超过上限或下限时，程序控制蜂鸣器发出持续的报警声。为了提高系统的可靠性和实用性，软件设计中还加入了一些特殊处理。例如，为了防止误报警，程序设置了温度变化的平滑处理算法；为了提高系统稳定性，程序实现了看门狗定时器功能；为了提高用户体验，程序增加了操作提示音和错误提示等功能。这些细节处理使得系统更加智能化和人性化。

按键处理子程序负责扫描按键状态，响应用户输入。程序实现了报警上下限的设置功能，通过状态机的方式处理按键操作逻辑。用户可以通过按键增加或减少报警上下限，以应对不同的应用场景。

四、仿真设计与分析

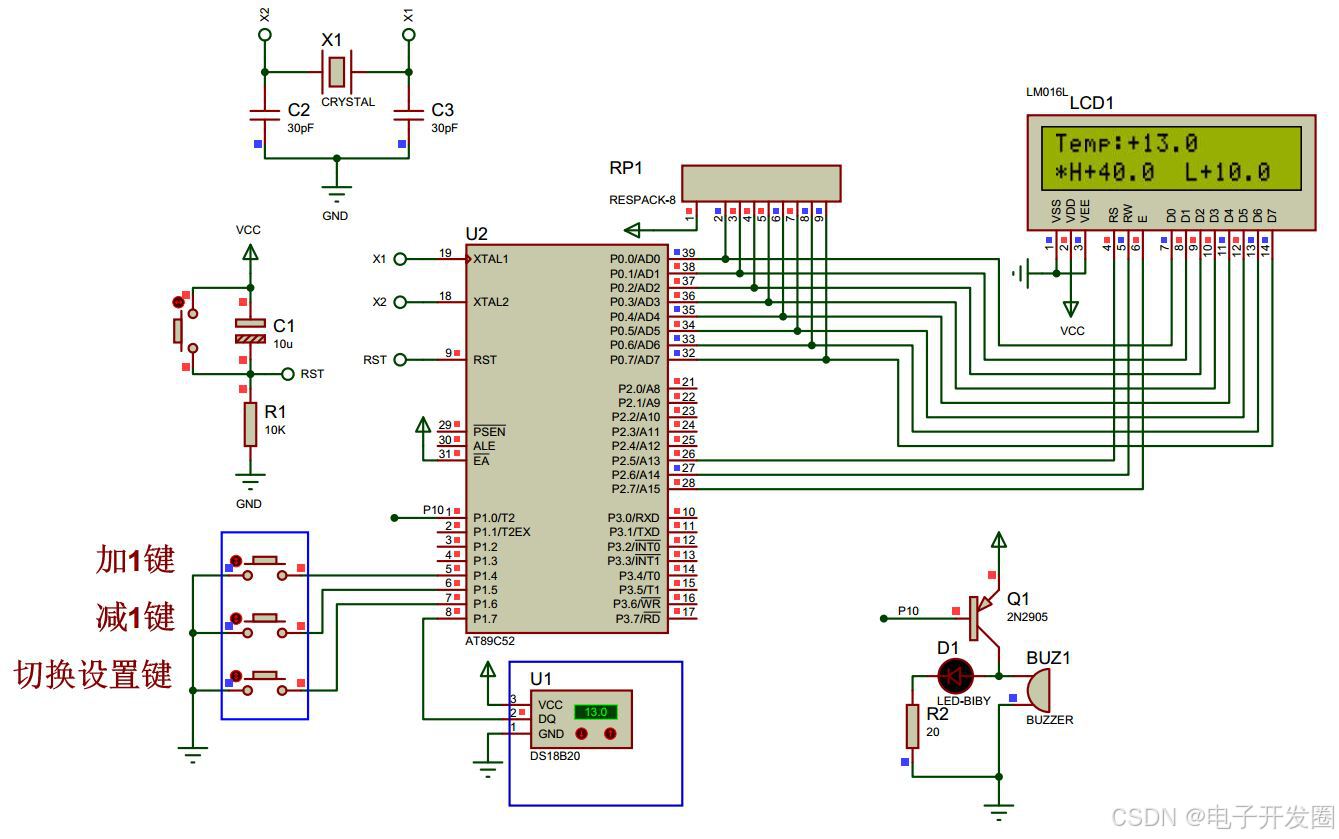

为了验证系统设计的可行性和可靠性，我们使用Proteus软件进行了系统仿真。仿真电路包括单片机最小系统、DS18B20温度传感器模块、LCD1602显示模块、蜂鸣器报警模块和按键输入模块。通过合理设置各元件的参数和连接方式，成功构建了与实物系统高度一致的仿真模型。

在仿真过程中，我们重点测试了系统的核心功能。首先，通过设置不同的DS18B20传感器输出，模拟不同温度下的系统响应。观察LCD1602显示屏的显示内容和蜂鸣器的状态，确认温度采集和报警功能正常工作。然后，测试按键设置功能，通过模拟按键操作，成功设置了不同的报警上下限。

此外，我们还测试了系统在温度快速变化情况下的性能。通过快速改变DS18B20传感器的模拟输出，观察系统的响应和显示结果，确认系统能够准确、稳定地监测温度变化。这些测试结果表明，系统的主要功能均能正常工作，达到了设计预期。

通过仿真分析，我们发现系统具有以下优点：1）测量精度高，能够准确反映温度变化；2）报警及时，能够有效提醒温度异常；3）操作界面友好，易于使用；4）稳定性好，在长时间运行中未出现异常情况。这些优点使得本系统具有较高的实用价值和应用前景。

五、结论

本研究成功设计并实现了一种基于单片机的温度监测系统。该系统以51单片机为核心，集成了温度采集、超限报警、信息显示和按键设置等功能。通过硬件设计、软件编程和仿真测试，验证了系统的可行性和可靠性。与现有系统相比，本设计在测量精度、功能完善性和用户体验等方面均有显著提升。

系统的主要创新点包括：1）集成DS18B20传感器，实现高精度温度测量；2）设计超限报警功能，提高系统安全性；3）提供按键设置功能，增强系统灵活性；4）通过合理的软件设计，实现了温度变化的平滑处理和系统状态的智能管理，提高了系统的可靠性和稳定性。

本设计的成功实施为温度监测提供了一种有效的技术解决方案，具有广泛的应用前景。未来，我们可以进一步优化系统性能，如增加数据存储功能、实现联网监控等，以满足更多应用场景的需求。同时，我们也期待该技术能够与物联网技术深度融合，为实现智能化、网络化的环境监测做出更大贡献。
