1.器件介绍

        运算放大器是一种具有极高增益、直接耦合的差分电压放大器。它本质上是一个集成电路,其设计目标不是单独使用,而是作为各种模拟电路中的构建模块。

        可以把它想象成一个“万能放大模块”,通过外部元件的不同连接方式(反馈),它能实现放大、加减、积分、微分、滤波等多种数学运算,“运算放大器”因此得名。、

2.内部结构(详解待续)

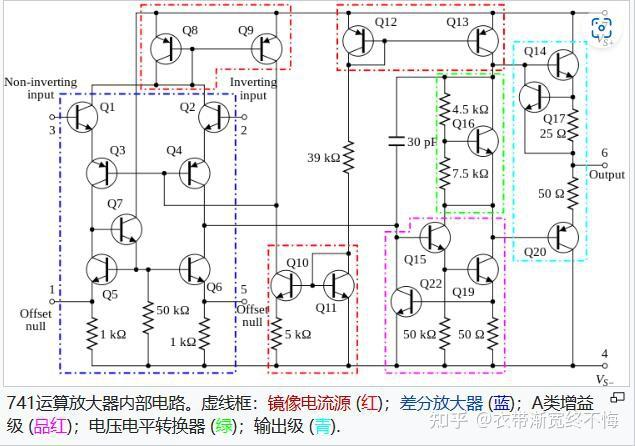

运算放大器的内部结构 - 知乎

      3.元件特性

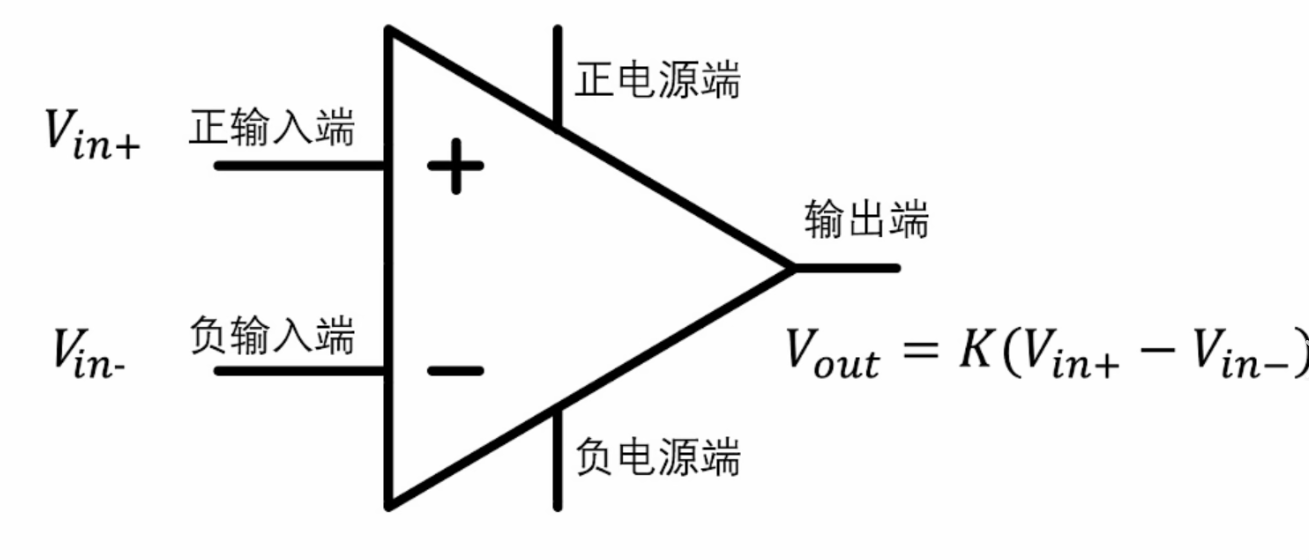

      输入端:两个差分输入端(反相输入端“-”和同相输入端“+”)。
      输出端:单个输出端,提供放大的信号。
      开环增益(A):理论上非常高(通常在10^5~10^7倍)。
      输入阻抗:非常高(理想情况下为无穷大)。
      输出阻抗:非常低(理想情况下为零)。
      带宽:有限,受增益带宽积(GBW)限制。

      虚短:当运放工作在负反馈时,反相和同相输入端的电压近似相等。
      虚断:输入端电流极小(理想情况下为零)。

      很少有人讲运算放大器的馈电,这两个引脚都经常会省略,这里讲一下:

      为什么运算放大器需要供电?

              运算放大器内部由大量的晶体管(BJT或FET)和电阻构成。这些有源器件需要外部电源来提供两个基本条件:

      1. 建立静态工作点:使内部的晶体管工作在放大区,这是实现“放大”功能的基础。

      2. 提供能量:运放输出的电压和电流信号的能量并非凭空产生,而是由电源提供的。运放实际上是一个能量控制器,它用微弱的输入信号来控制电源提供的能量,从而在输出端产生一个能量强得多但变化规律一致的信号.

      供电方式:双电源 vs. 单电源

      双电源供电:

      • 接法:使用一个正电源(+Vcc/Vdd)和一个负电源(-Vee/Vss),运放的GND引脚通常接在系统的参考地(0V)。

        • 例如:+15V, GND, -15V 或 +5V, GND, -5V。

      • 特点

        • 输入和输出都可以在正负电压之间摆动。例如,在±15V供电下,输出可能达到+13V到-13V(接近供电轨)。

        • 输入电压可以包含地电位(0V),设计电路时无需特别考虑偏置,非常方便。

        • 常用于传统的模拟电路、音频电路、仪器仪表等。

      单电源供电:

      • 接法:只有一路正电源(+Vcc),负电源引脚(-Vee)直接连接到系统的参考地(0V)。

        • 例如:+5V, GND。

      • 特点

        • 输入和输出信号被限制在正电压范围(地电位与正电源之间)。输出不可能低于0V。

        • 如果输入信号是交流信号(包含负电压),必须添加直流偏置电压,将整个信号“抬升”到正电压范围内(通常抬升至电源中点,如Vcc/2),否则负半周信号会被削波。

        • 广泛用于电池供电设备、嵌入式系统、消费电子等只有单一电源的场合。

      有一种设计叫做浮动设计,运放负电源端可不可以接浮地信号,更大胆说任意信号?

              核心概念:运放的电源引脚定义了其“绝对电压”的参考系

              你需要首先理解:运算放大器本身并不“认识”绝对的0V(大地)。它只认识自己的电源引脚。

              对于运放而言,它的整个世界就是 -Vee 和 +Vcc 之间的电压。

              它的所有行为——输入电压是否在共模范围内、输出电压能摆到多高——都是相对于它的负电源引脚(-Vee) 来定义的。

              当你把负电源引脚(-Vee)从一个固定的0V(系统GND)改接到一个“浮地信号”(我们称之为 V_ref)上时,你实际上做了这样一件事:
              你将运放的整个工作参考点,从“系统GND”抬升(或降低)到了“V_ref”
