1.前言

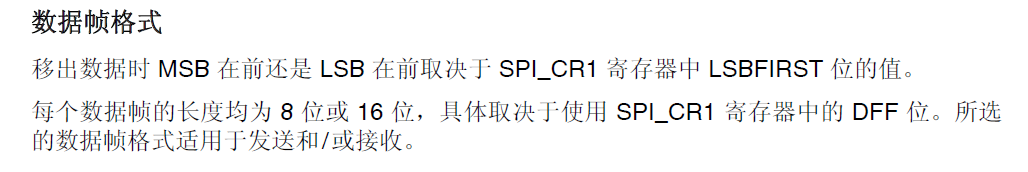

最近正在用407控制一块彩色LCD屏幕，通讯协议为SPI，商家给的参考程序会使用到8位和16位两种状态，因此我会在使用时转换8位和16位模式。

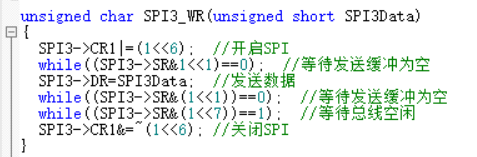

我用的全硬件SPI，硬件管理NSS管脚，每次传输完毕都检测缓冲区状态，总线状态，并关闭SPI，全流程跟着数据手册来的。

2.现象

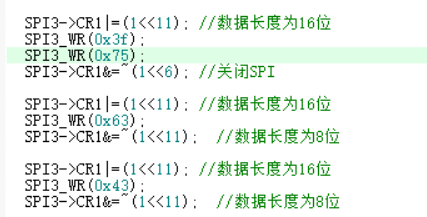

下面我们来测试四组数据，0x3f，0x75，0x63，0x43，都使用16位模式。但是前两位没有切换8位，后两个数据切换8位和16位状态。

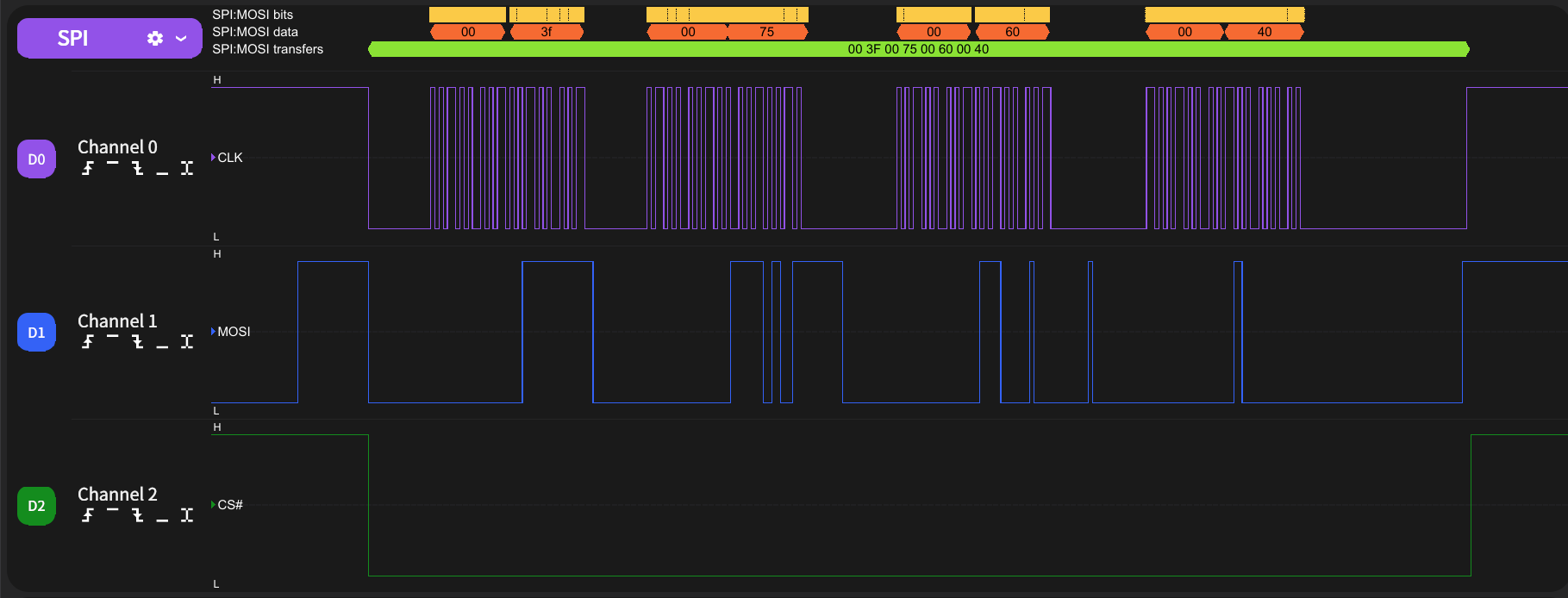

然后我们用逻辑分析仪抓一下波形

可以看到到0x63，0x43这两个值实际输出的值和程序里给的值并不一样。

根据我后面的测试，随着数据的增加，这个值会稳定减3，很奇怪

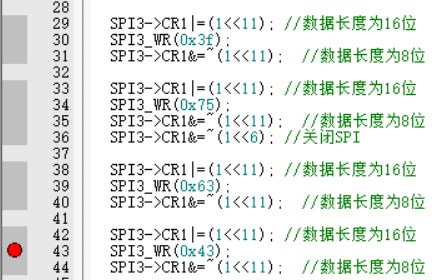

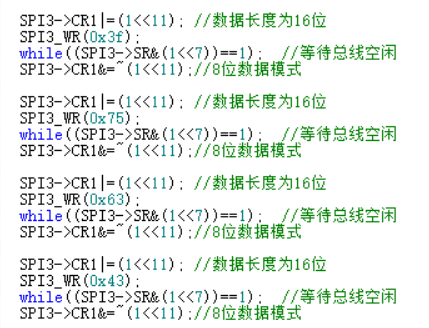

然后我们再仿真一下验证我们的看法，为了实现实际效果我重新修改程序，都切换8位和16位模式，并在0x43这个数加一个断点

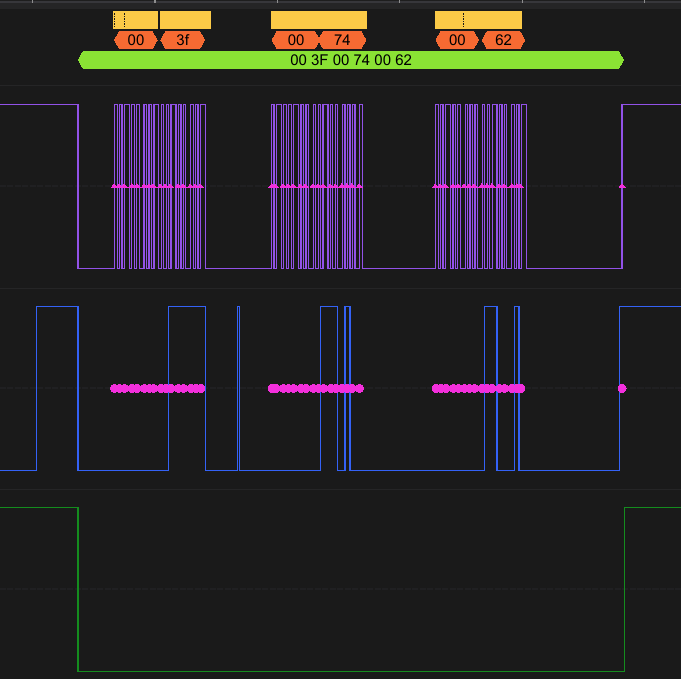

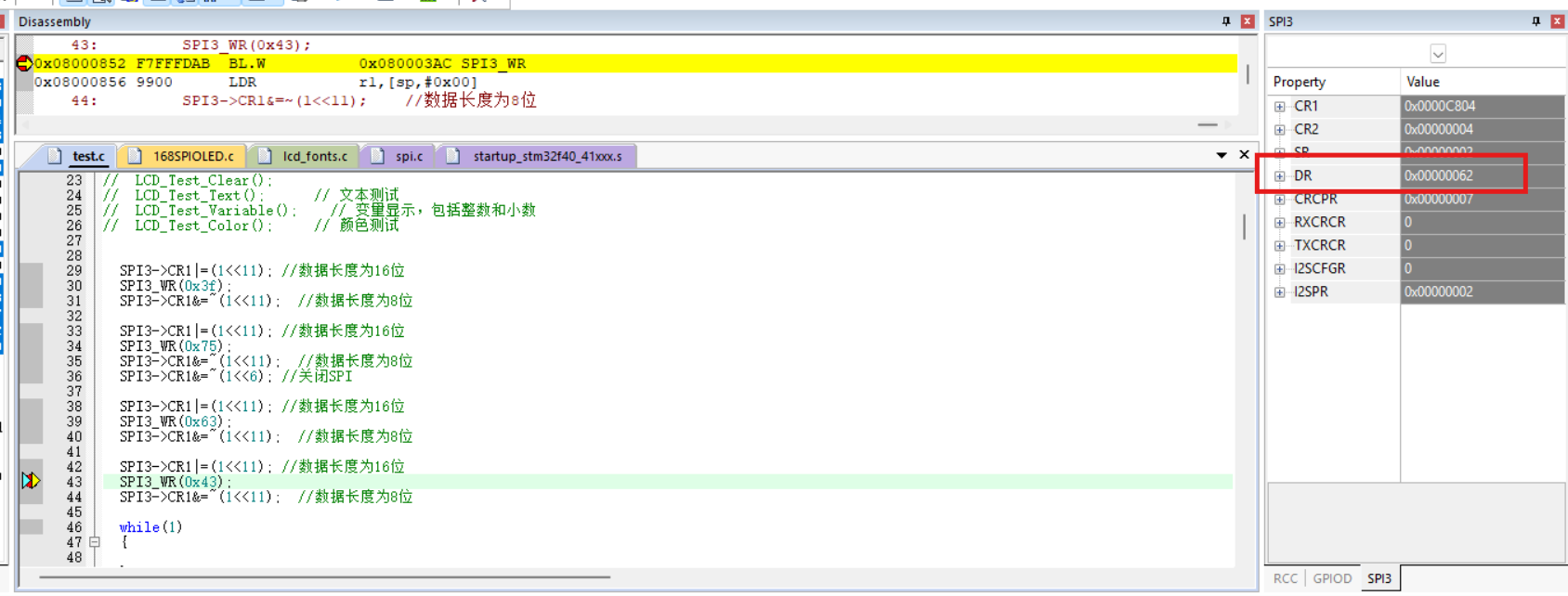

我们看到仿真和波形图，数值明显不对了，0x63传入DR寄存器里已经变为0x62了，实际输出也是0x62。可以看到整个过程呈现出不可预测性。

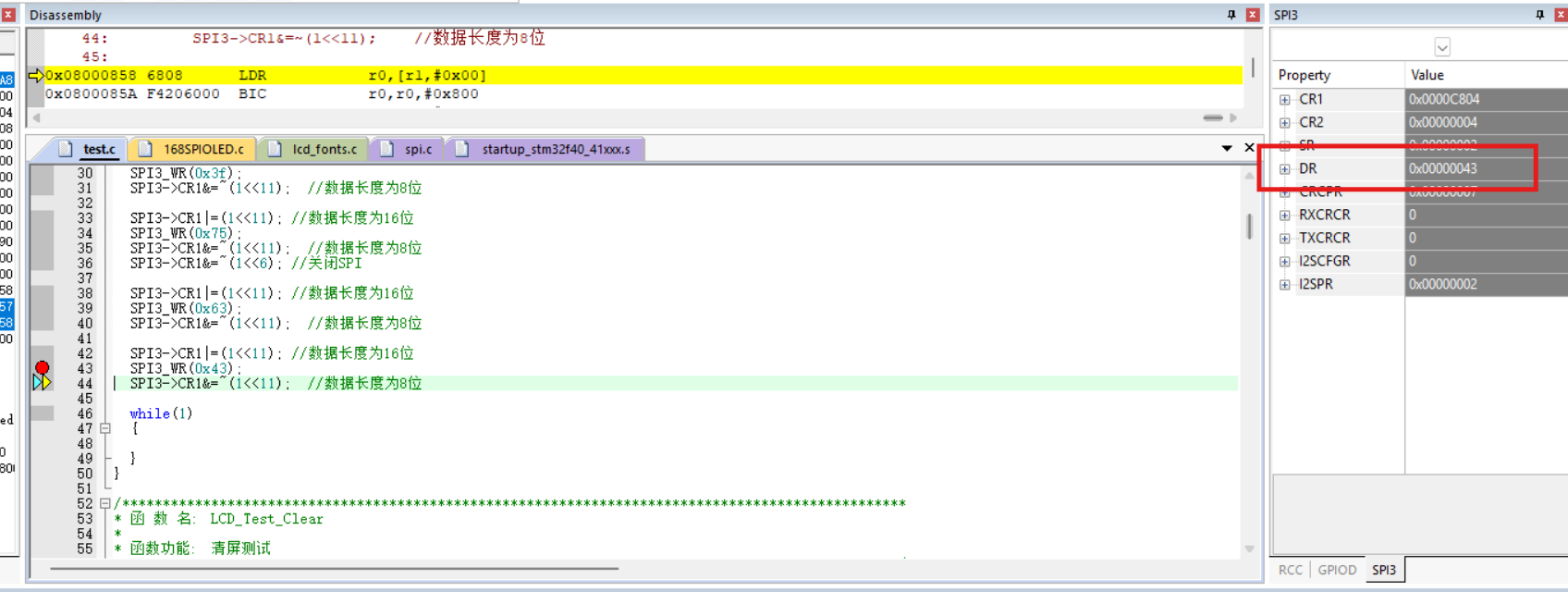

但是，我们加了一个断点在43处，单步执行一下，我们看一下仿真和波形

可以看到数值没有问题

至此，基本可以确定是出现BUG了

3.解决办法

解决方法也比较简单，其一是再次确认状态寄存器，保证总线空闲状态

其二是连续使用SPI的16位模式，不要那么快切换8位和16位模式。

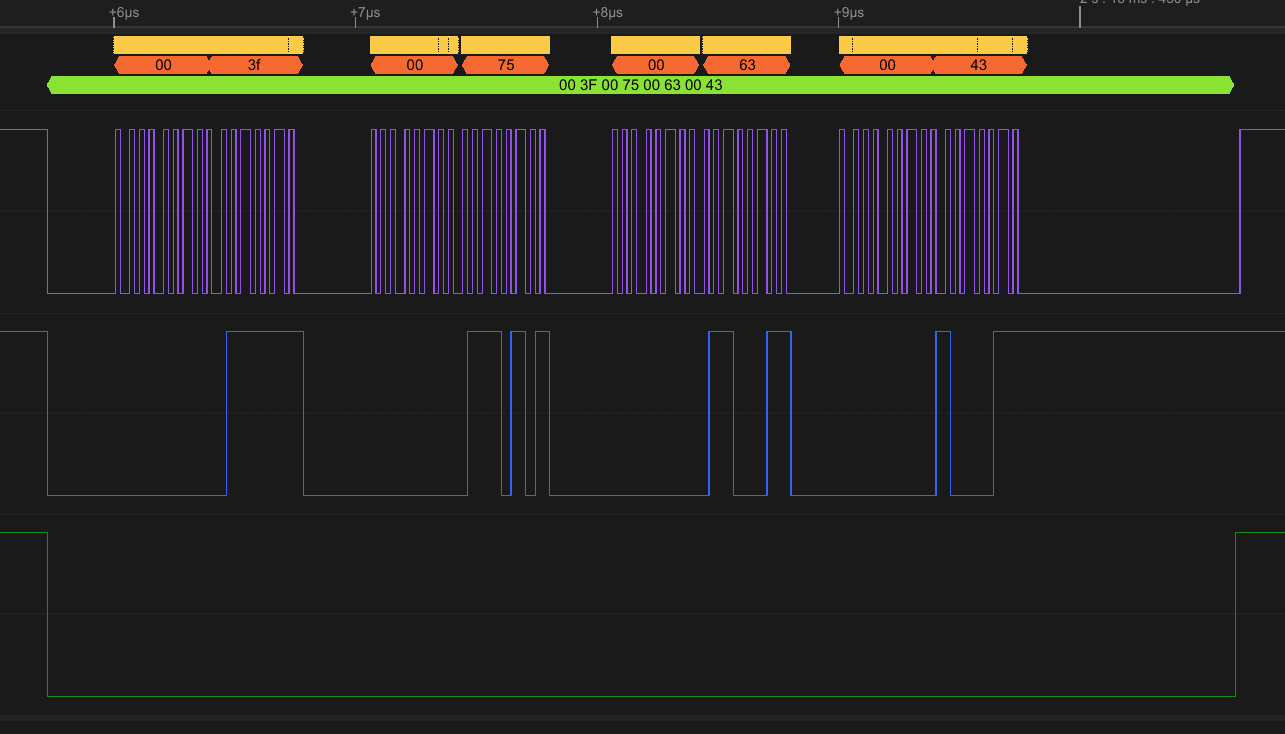

再次测试输出波形完全没问题

4.总结

调试这个LCD给我都调试地怀疑人生了，最开始是时序有问题，然后又是8位和16位问题，给我人整麻了。

说回SPI，我个人感觉即使清空SPIEN寄存器来关闭SPI后，STM32对总线的控制权还没有释放，我们仍需在清空寄存器后判断STM32对总线的控制权来判断总线情况，至于为啥稳定减3我感觉应该是最后2位被最新数据覆盖导致的。不过数据手册和勘误完全没有提到这个问题，真难顶啊。

至于说DMA的问题，DMA传输的数据完全对齐的，你不可能16位8位混合传输吧？那么这个问题应该也会存在。

好了，这篇文章就到这了，大家有什么参考建议都可以写在下面的评论区，我们下篇见。
