硬件开发_基于STM32单片机的护眼语音台灯系统

本文介绍了一种智能护眼语音台灯系统的设计与实现。该系统具备语音控制、超声波测距和距离报警三大功能，采用STM32F103C8T6单片机作为主控，搭配HC-SR04超声波模块和LU-ASR01语音识别模块。电路设计包含最小系统、测距、语音识别、按键设置和蜂鸣器报警模块。程序设计通过UART串口通讯实现功能整合，支持自定义距离阈值，当检测距离过近时会触发蜂鸣器报警，提醒用户保持适当距离，实现智能护眼功

糖糖单片机设计

1038人浏览 · 2025-08-25 11:40:26

糖糖单片机设计 · 2025-08-25 11:40:26 发布

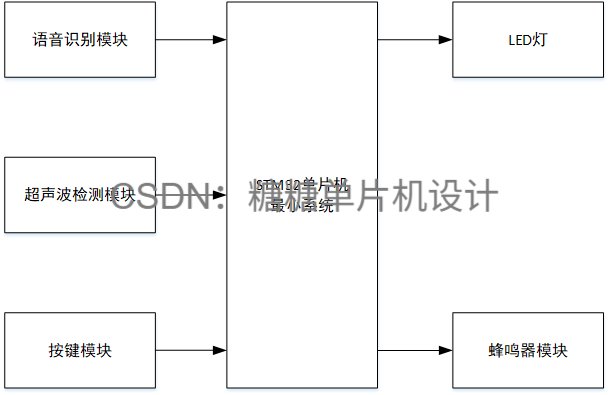

一.系统概述

智能护眼语音台灯系统的主要功能包括：

语音控制功能：通过语音指令实现台灯的开关控制，提升了操作的便捷性和智能体验。
超声波测距功能：内置超声波传感器，可实时检测目标与传感器之间的距离，实现距离监测。
距离报警功能：用户可自定义距离阈值，当超声波传感器检测到距离小于设定值时，系统会自动发出警报，提醒用户注意距离，防止意外发生。

在这里插入图片描述

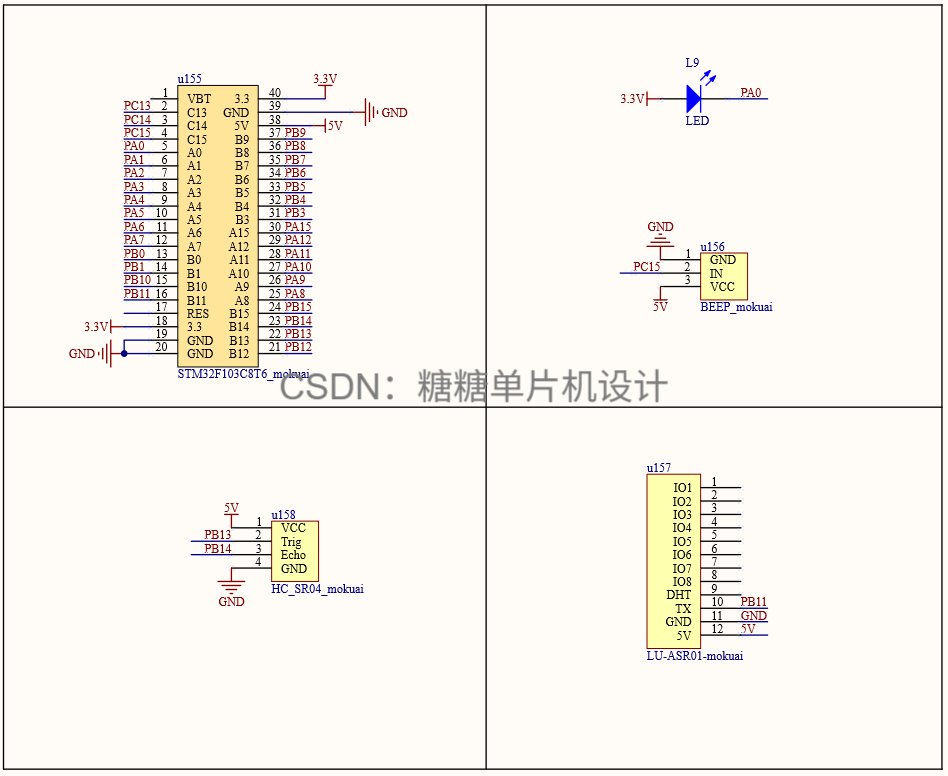

二.电路设计

电路图在Altium Designer中完成设计，具体方案如下：

选用STM32F103C8T6单片机作为系统主控，最小系统电路作为整个系统的核心部分；
距离检测采用HC-SR04超声波测距模块，通过Trig（超声波发射端）和Echo（超声波接收端）分别连接到单片机的GPIO接口，实现与人体之间距离的实时检测；
语音识别功能使用LU-ASR01高精度语音识别模块，通过UART串口方式与单片机通讯，实现语音指令输入；
阈值设定功能由独立按键实现，按键一端连接地线，另一端接单片机的GPIO口；
报警部分采用有源蜂鸣器，通过NPN三极管进行驱动。

在这里插入图片描述

三.程序设计

#include "sys.h"
#include "math.h"
#include "Control_Report_To_Police.h"

int main(void)
 {
	u32 ASR01_Uart_bound=9600;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

	Led0_init();
	ASR01_Uart2_init(&amp;ASR01_Uart_bound);
	 Hcsr04_Timer2_Init();
	 Beep_init();
	 Beep=0;
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}
