一、系统设计背景与意义

在电子电路设计、设备维修、教学实验等场景中，电阻（R）、电感（L）、电容（C）作为基础电子元件，其参数准确性直接影响电路性能与设备运行稳定性。传统 RLC 测量多依赖专用仪器（如 LCR 电桥），这类仪器虽精度高，但存在体积大、价格昂贵、操作复杂的问题，难以适配现场维修、户外作业或教学实验等轻量化场景；而简易测量工具（如万用表）仅能测量电阻，无法满足电感、电容的测量需求。基于单片机的 RLC 测量仪系统，以单片机为核心实现 R、L、C 三参数的一体化测量，兼具体积小巧、成本低廉、操作简便的优势，既能满足中小功率电路的参数测量需求，又能降低测量工具的使用门槛，对提升电子领域工作效率、推动教学实验普及具有重要现实意义。

二、系统总体设计框架

本系统以 51 系列单片机（如 STC89C52）为核心控制单元，结合 RLC 参数测量原理，构建 “参数采集 - 信号处理 - 数据计算 - 结果显示” 的闭环测量体系，整体分为六大核心模块：RLC 信号采集模块、信号调理模块、核心控制模块、人机交互模块、显示模块及电源模块。各模块协同工作，实现电阻、电感、电容参数的精准测量。其中，RLC 信号采集模块负责获取被测元件的电信号；信号调理模块对采集信号进行滤波、放大处理；核心控制模块计算元件参数；人机交互模块供用户选择测量类型、启动测量；显示模块呈现测量结果；电源模块为各单元提供稳定供电，确保测量精度。

三、核心模块设计

（一）RLC 信号采集模块
RLC 信号采集模块采用 “分类型采集电路” 设计，针对电阻、电感、电容的不同电气特性，设置独立采集通道，确保测量精度。电阻采集通道采用恒流源电路：由单片机控制基准电压源（如 TL431）与精密电阻生成 1mA 恒定电流，将被测电阻接入恒流回路，通过采集电阻两端电压（依据欧姆定律 R=U/I）获取电阻参数，适配测量范围 10Ω-100kΩ。电感采集通道采用 LC 振荡电路：以被测电感、固定电容组成 LC 并联振荡回路，单片机通过定时器测量振荡频率（依据公式 f=1/(2π√(LC))），结合已知电容值计算电感参数，适配测量范围 10μH-100mH。电容采集通道采用 RC 充放电电路：以被测电容、固定电阻组成 RC 回路，单片机测量电容从 0V 充电至 2.5V 的时间（依据 RC 充放电公式 t=RC×ln (2)），结合已知电阻值计算电容参数，适配测量范围 100pF-100μF。各采集通道通过继电器切换，用户选择测量类型后，单片机控制对应继电器吸合，将被测元件接入目标采集电路。
（二）信号调理模块
信号调理模块负责对采集到的电信号进行优化处理，减少干扰、提升信号稳定性，为核心控制模块提供准确的计算依据。模块包含滤波电路与放大电路：滤波电路采用 RC 低通滤波（如 1kΩ 电阻 + 0.1μF 电容），滤除采集信号中的高频干扰（如电源纹波、电磁辐射），确保电压、频率、时间信号平滑稳定；放大电路选用运算放大器（如 LM324），针对微弱信号（如小电阻两端电压、小电容充放电电压）进行放大（放大倍数 1-10 倍可调），使信号幅度适配单片机 ADC（模数转换）接口的输入范围（0-5V），避免因信号过弱导致测量误差。此外，模块设有信号整形电路（如施密特触发器 74HC14），对 LC 振荡电路输出的正弦波信号进行整形，转换为单片机可识别的方波信号，确保频率测量准确。
（三）核心控制模块

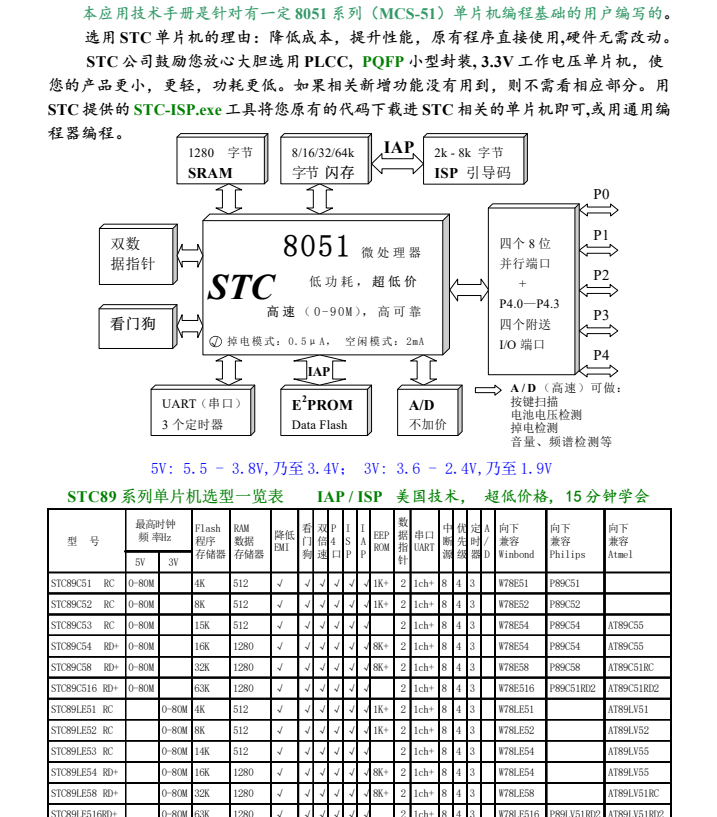

核心控制模块选用 STC89C52 单片机，该单片机具备 ADC 功能、定时器模块、接口丰富的优势，能完成信号采集、数据计算与模块协调的核心任务。其核心工作逻辑分为四步：首先，初始化各模块（信号采集、调理、显示模块），设定测量精度参数（如电阻测量误差 ±1%、电感 ±2%、电容 ±2%）；其次，接收人机交互模块的测量指令（如 “测量电阻”），控制继电器切换至对应采集通道，启动信号采集；再次，针对不同参数类型执行计算：电阻测量时，通过 ADC 采集被测电阻两端电压，结合已知恒流值计算电阻（R=U/I）；电感测量时，通过定时器记录 LC 振荡方波的周期，换算频率后计算电感（L=1/(4π²f²C)，C 为固定电容值）；电容测量时，通过定时器记录 RC 充放电时间，计算电容（C=t/(R×ln2)，R 为固定电阻值）；最后，对计算结果进行误差校准（结合预设校准系数修正），并将结果传输至显示模块。
（四）人机交互模块
人机交互模块采用 “功能按键 + 测量类型选择” 设计，简化操作流程，适配不同用户需求。模块设置 4 个功能按键：“类型选择”“开始测量”“单位切换”“清零校准”。“类型选择” 键用于循环切换电阻（Ω）、电感（μH/mH）、电容（pF/μF）测量模式，每按一次切换一种类型，同时显示模块同步更新当前测量类型；“开始测量” 键用于启动测量流程，按下后单片机控制各模块执行采集与计算；“单位切换” 键用于切换参数单位（如电感单位在 μH 与 mH 间切换），方便读取大 / 小数值；“清零校准” 键用于消除系统误差，按下后单片机采集空载时的信号数据（如导线电阻、寄生电容），后续测量时自动减去空载值，提升精度。按键与单片机 I/O 口连接，单片机通过 20ms 防抖处理识别按键指令，确保操作准确。
（五）显示模块
显示模块采用 12864 点阵 LCD 显示屏，具备显示内容丰富、清晰度高的特点，可同时呈现测量类型、参数值、单位与测量状态。显示屏与单片机通过并行接口连接，显示界面分为三个区域：顶部为测量类型区，显示 “R-Measure”“L-Measure” 或 “C-Measure”；中部为参数显示区，以大号字体显示测量结果（如 “1200 Ω”“500 μH”“22 μF”）；底部为状态区，显示 “Measuring”（测量中）、“Stable”（结果稳定）或 “Calibrating”（校准中）。当测量结果超出当前模块适配范围（如电阻＞100kΩ），显示 “Over Range” 提示用户更换测量量程；若测量数据波动较大，显示 “Unstable” 提醒用户检查接线，确保测量环境稳定。
（六）电源模块
电源模块采用 5V 直流供电设计，为系统各模块提供稳定、纯净的电源，避免电压波动影响测量精度。模块支持两种供电方式：一是通过 USB 接口从电脑、充电宝取电，适合户外作业或教学实验；二是通过 9V 直流电源适配器（搭配 7805 三端稳压器）供电，适配器输出电压经 7805 稳压至 5V 后，为单片机、显示模块、信号调理模块供电。模块设有防反接电路（串联 IN4001 二极管），防止电源正负极接反损坏元件；同时并联 1000μF 电解电容与 0.1μF 陶瓷电容，滤除电源纹波；串联 1A 自恢复保险丝，防止短路或过载，确保供电安全。

四、系统工作流程与优势

（一）工作流程
系统通电后，首先完成初始化：单片机初始化 ADC、定时器、I/O 口，显示模块显示 “RLC Meter Ready”，进入待机状态。测量流程（以电阻为例）：用户按下 “类型选择” 键切换至 “R-Measure” 模式，将被测电阻接入测量端子，按下 “开始测量” 键；单片机控制继电器切换至电阻采集通道，启动恒流源输出 1mA 电流，信号调理模块对电阻两端电压滤波放大；单片机通过 ADC 采集电压信号（如 1.2V），计算电阻值（R=1.2V/1mA=1200Ω），结合校准系数修正误差后，将 “1200 Ω” 与 “Stable” 状态传输至显示模块；若用户按下 “单位切换” 键，单位不变（电阻默认 Ω）；测量完成后，用户可切换至其他类型测量，或按下 “清零校准” 键准备下次测量。电感、电容测量流程类似，仅采集通道与计算逻辑不同。
（二）系统优势
相较于传统 RLC 测量工具，本系统具有四大核心优势：一是一体化测量，支持 R、L、C 三参数测量，无需更换仪器，适配多场景需求；二是成本低廉，采用 51 单片机、LM324 等常规元器件，整体成本低于 100 元，适合批量生产与教学普及；三是操作简便，通过按键即可完成类型选择与测量，显示清晰，无需专业操作知识；四是便携实用，体积小巧（可集成于 15cm×10cm 外壳），支持 USB 供电，适合户外维修、现场调试等移动场景。此外，系统可扩展功能，如加入蓝牙模块实现测量数据远程传输，或增加存储模块记录历史测量数据，方便后续分析。

五、结语

基于单片机的 RLC 测量仪系统，通过分类型采集电路与精准计算逻辑，解决了传统测量工具 “功能单一、成本高、操作繁” 的痛点。该系统不仅能为电子设计、维修、教学提供便捷的参数测量服务，还能作为单片机应用与电子测量技术的教学案例，帮助学习者理解 RLC 参数测量原理与单片机控制逻辑。未来可进一步优化，如采用高精度基准电压源（如 AD588）提升恒流 / 压精度，或扩展测量量程（如支持 1MΩ 以上电阻、1mH 以下电感），让系统在更多专业场景中发挥作用。
