大多数人只对BUCK和BOOST 电路非常熟悉，而对BUCK-BOOST 电路比较陌生，原因是现在电路设计都是以数字电路为主的，不管是升压还是降压一般都是以正压为主。BUCK-BOOST电路既可以升压也可以降压，但是产生的是一个负压。

工作过程

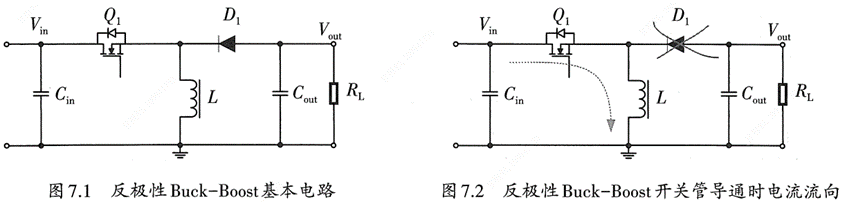

当q1闭合时，电路中的电流方向如上右图，输入电压对电感直接进行充电，电感中的电流逐渐上升，此时电感两端的电压为Vin。

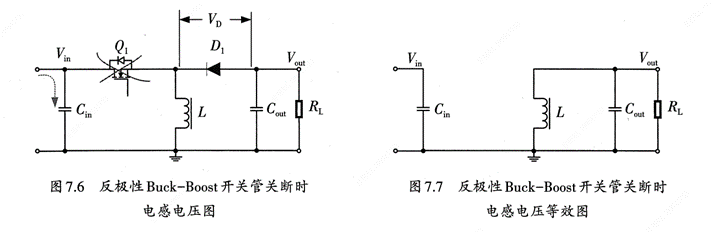

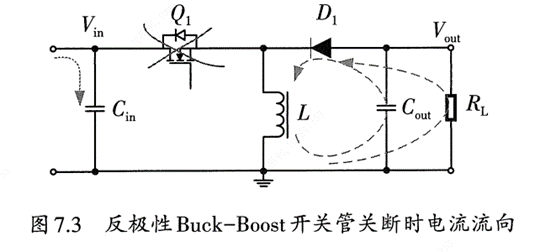

当q1断开，输入Vin给输入电容供电，输出端电感电流不能突变，故会感应出一个电压来维持原本的电流，方向为箭头方向，磁电流同时为输出电容的Rl供电；且该电流是从下往上流的，故输出Vout为负值。

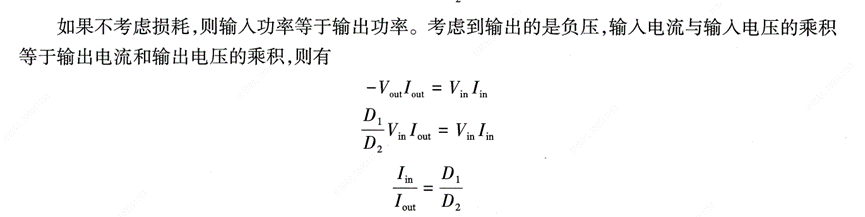

输出与输入关系

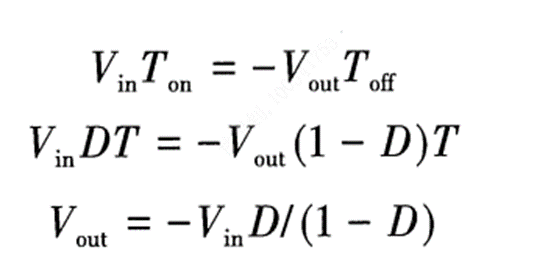

根据伏秒法则，可知，当占空比小于50%时，该电路起降压功能，当占空比大于50%时，该电路升压。 需要注意的时不论是升压根降压输出与输入的极性都是相反的！

电感选型

若每个开关周期的开关管导通状态和截止状态，输入和输出电压保持不变，可得到电感两端的电压。

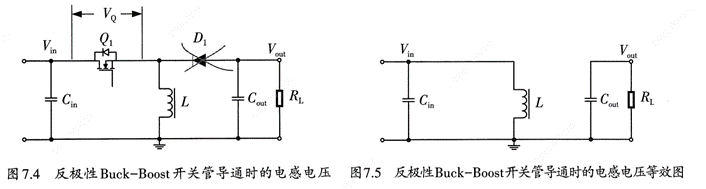

开关闭合时，电感两端电压VL=Vin-Vq，Vq为q1的导通电压（很小可忽略不计）；

开关断开时，电感两端电压为VL=VOUT-VD,VD为二极管管压降。可忽略不计

开关闭合的时候，电感电流线性上升

断开时，则会下降

电源稳定时，上述两个值的绝对值相等。

根据电感的欧姆定律

可知电感两端的电压等于电感感量*电感电流的时间变化率。

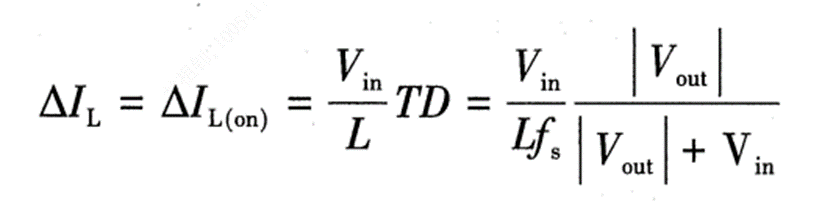

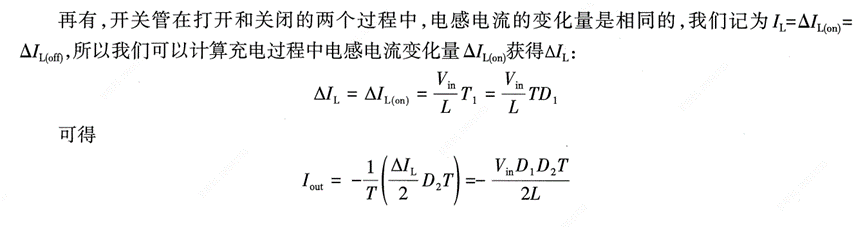

将这个公式反解可得到电流的变化量等于

可知纹波电流的值与电感感值和开关频率有关。

同理，电感的感值也可由上诉参数得到，这时候纹波电流一般取平均电流的30%以内。

输出电容的选型

主要考虑的是电容的取值，以及寄生阻抗ESR的大小

电容值的大小会影响输出电压的纹波，以及瞬态响应速度；

电容的寄生电阻会直接影响纹波大小和环路稳定。

在有关开关周期内，输出电容两端的电压波动为

当开关管闭合时，输出完全依赖于输出电容供电。

此时1，输出电容上的变化量为

根据开关频率，占空比，最大输出电流大小，纹波要求可得到输出电容的容值，。

有的控制器基于ESR纹波电压提供解决方案

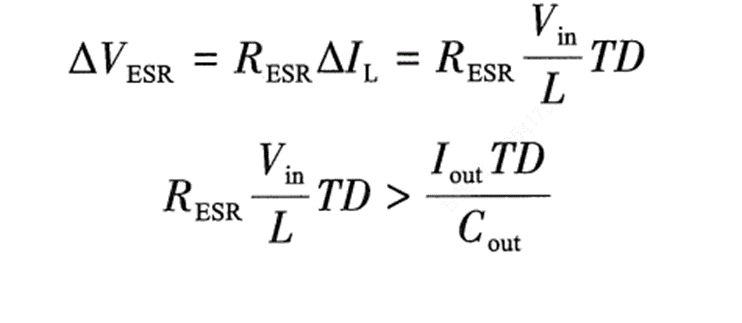

那么此时希望ESR引起的纹波电压起主导作用

此时

CCM和DCM模式

而上述的计算都是基于连续导通模式（CCM）得到的。

Buck-BOOST上还有一种模式是非连续的（DCM）

如何判别工作在哪种模式呢？

·根据电感上的纹波电流和负载电流的关系来确定：

当负载电流大于0.5*电感纹波电流，电路工作在CCM模式下；

当负载电流小于0.5*电感纹波电流，电路工作在DCM模式下；

当刚好等于，工作在BCM模式下。

所以，负载的电流过小时，容易工作在DCM模式下。

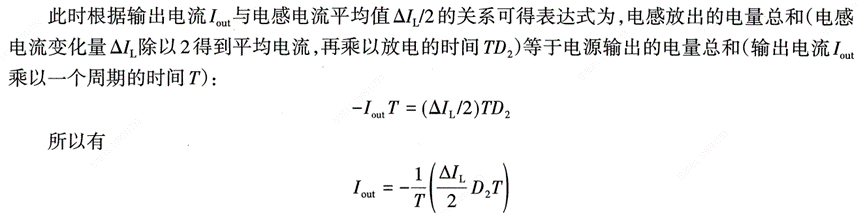

此时会有一个阶段，电感上的电流为0

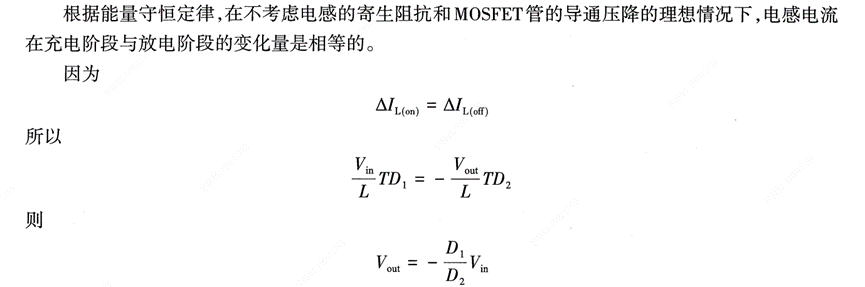

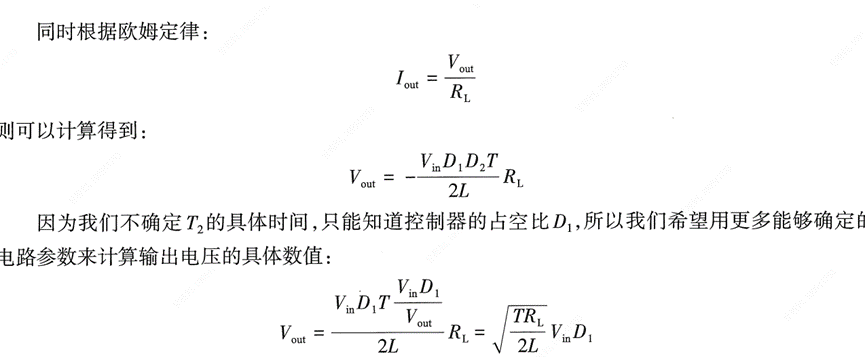

T1阶段，Vin给电感充电，电感电流增量为

T2放电量为
